Podłączenie różnicówki jednofazowej bez uziemienia to temat, który wraca przy modernizacji starych mieszkań, małych lokali i zapleczy, gdzie instalacja nie zawsze ma przewód ochronny. Najważniejsze jest tu rozróżnienie między samym działaniem wyłącznika różnicowoprądowego a pełną ochroną przeciwporażeniową, bo to nie są te same rzeczy. Z praktyki widzę, że właśnie to pomieszanie pojęć prowadzi do największej liczby błędów.
Co trzeba wiedzieć od razu
- Różnicówka nie tworzy uziemienia i nie zastępuje przewodu ochronnego.
- W jednofazowym obwodzie RCD porównuje prąd w przewodzie fazowym i neutralnym, więc do samego działania nie potrzebuje PE.
- W układzie TN-C zwykłej różnicówki nie wpina się bezpośrednio w stary obwód z PEN.
- Najczęściej dla ochrony osób stosuje się aparat o czułości 30 mA.
- Po montażu trzeba sprawdzić nie tylko przycisk testu, ale też poprawność całego układu przewodów.
Czy różnicówka działa bez przewodu ochronnego
Tak, ale z ważnym zastrzeżeniem. RCD działa na podstawie różnicy prądów między przewodem fazowym i neutralnym, a nie na podstawie obecności uziomu. ABB opisuje to bardzo prosto: aparat stale porównuje prąd płynący w przewodach zasilających i wyłącza obwód, gdy pojawi się upływ. Z tego powodu sam wyłącznik różnicowoprądowy może pracować także wtedy, gdy w gnieździe nie ma PE.
To jednak nie oznacza, że instalacja bez przewodu ochronnego staje się pełnowartościowo bezpieczna. Jeśli metalowa obudowa urządzenia zostanie uszkodzona, brak PE ogranicza drogę, którą powinien popłynąć prąd zwarciowy. RCD może zadziałać dopiero wtedy, gdy pojawi się realny upływ do ziemi albo przez ciało człowieka. Innymi słowy: różnicówka pomaga, ale nie nadrabia braków instalacji.
W praktyce to właśnie ta różnica decyduje o sensowności całej modernizacji. Skoro już wiadomo, jak działa sam aparat, trzeba sprawdzić, w jakim układzie sieci można go użyć bezpiecznie, a w jakim nie.
W jakich układach sieci ma sens, a w jakich nie
Tu pojawia się najwięcej nieporozumień. Nie każdy brak uziemienia oznacza to samo. Czasem chodzi o brak lokalnego uziomu, a czasem o starą instalację dwuprzewodową z przewodem PEN, który pełni jednocześnie funkcję ochronną i neutralną. Te sytuacje trzeba rozróżnić, bo od tego zależy poprawne rozwiązanie.
| Układ | Czy można stosować RCD | Co musi być spełnione | Ocena praktyczna |
|---|---|---|---|
| TT | Tak, zwykle wręcz jest potrzebna | Własny uziom instalacji i osobny przewód PE | Bardzo sensowne rozwiązanie, o ile uziemienie jest wykonane poprawnie |
| TN-S | Tak | Osobne PE i N, bez łączenia tych przewodów za RCD | Standard w nowoczesnej instalacji |
| TN-C-S | Tak, ale po rozdziale PEN | Rozdział PEN na PE i N musi być wykonany przed RCD | Dobre rozwiązanie po modernizacji |
| TN-C | Nie bezpośrednio | PEN nie może przechodzić przez zwykłą różnicówkę jak typowy obwód | Najpierw potrzebna przebudowa instalacji |
Schneider Electric zwraca uwagę, że w układzie TN-C nie stosuje się zwykłych urządzeń różnicowoprądowych wprost w takim obwodzie. Jeśli pojawia się układ TN-C-S, rozdział PEN musi być wykonany po stronie zasilania, a nie „na końcu” w gnieździe czy w przypadkowej puszce. To ważne, bo późniejsze mieszanie N i PE za RCD prowadzi do błędów, które są jednocześnie uciążliwe i niebezpieczne.
Jeśli więc ktoś pyta, czy da się założyć RCD „bez uziemienia”, odpowiedź brzmi: czasem tak, ale tylko w prawidłowo rozpoznanym układzie sieci. Gdy ten warunek jest spełniony, można przejść do samego sposobu podłączenia.

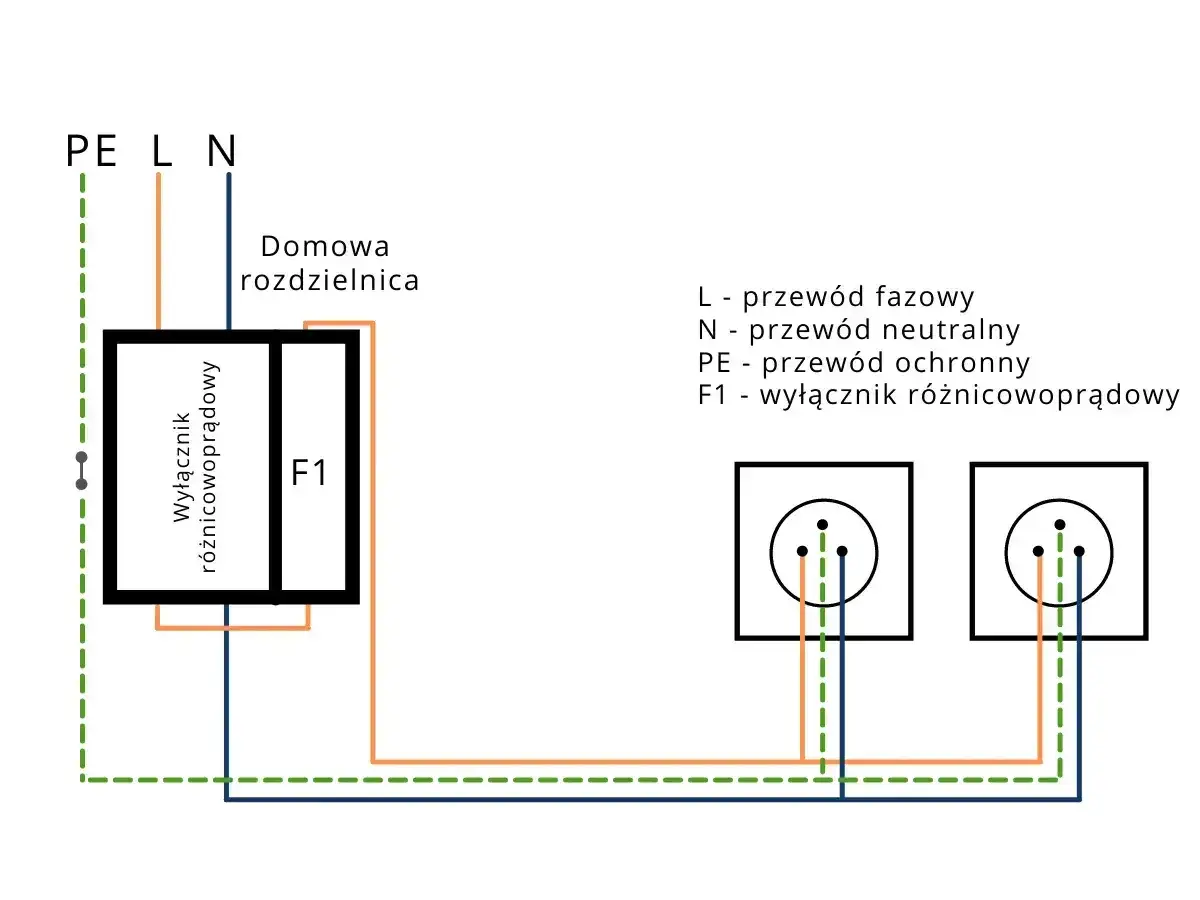

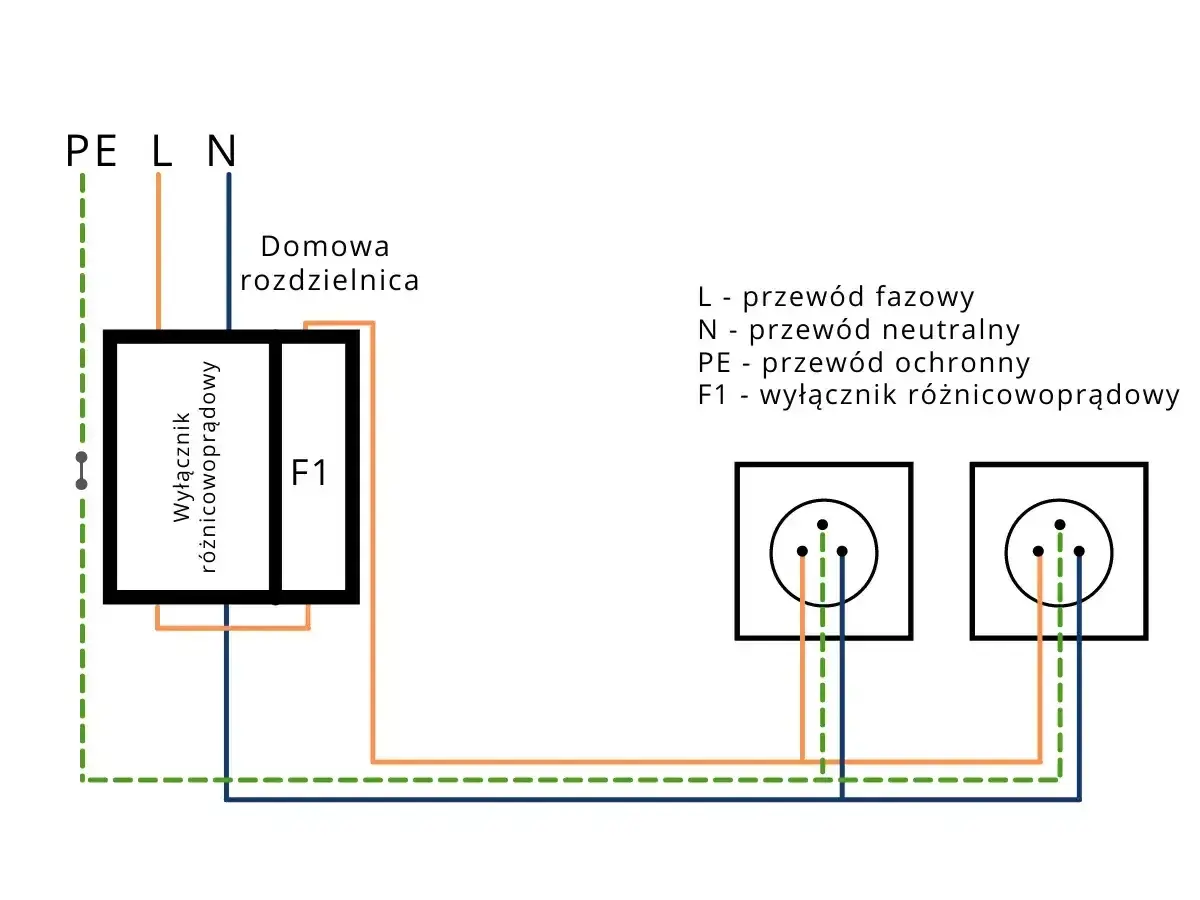

Jak wygląda poprawne podłączenie jednofazowe
W jednofazowym obwodzie wyłącznik różnicowoprądowy ma zwykle dwa bieguny, czyli przeprowadza przez siebie zarówno fazę, jak i neutralny. Przewód ochronny PE nie przechodzi przez RCD i trafia bezpośrednio na listwę ochronną. To podstawowa zasada, której nie wolno odwracać.
- Zasilanie fazowe i neutralne wprowadza się na zaciski wejściowe RCD.
- Z wyjścia RCD faza i neutralny idą do zabezpieczanego obwodu.
- Przewód PE omija aparat i trafia do listwy ochronnej.
- Jeśli instalacja jest w układzie TN-C-S, najpierw wykonuje się rozdział PEN na PE i N, a dopiero potem montuje RCD.
- Neutralne obwody chronione różnymi RCD nie mogą się ze sobą mieszać.
W praktyce oznacza to, że różnicówka ma działać na „swoim” obwodzie, bez mostków i bez przypadkowych połączeń między listwami. Nie wolno też zakładać, że skoro aparat wyzwala się po naciśnięciu przycisku test, to instalacja jest już poprawna. Test przyciskiem sprawdza mechanikę wyzwalania, ale nie zastępuje pomiaru i analizy całego układu.
Ja zawsze zaczynam od jednego pytania: czy po montażu nadal da się jednoznacznie oddzielić przewody robocze od ochronnych. Jeśli odpowiedź brzmi „nie”, to znaczy, że coś w projekcie jest nie tak. To prowadzi prosto do najczęstszych błędów montażowych.
Najczęstsze błędy przy montażu w instalacji bez uziemienia
W starych instalacjach problemy zwykle nie wynikają z samej różnicówki, tylko z tego, jak ktoś ją wpiął. Najczęściej widzę powtarzający się zestaw pomyłek, który później kończy się wybijaniem aparatu albo, co gorsza, fałszywym poczuciem bezpieczeństwa.
- Mostek N-PE za RCD - powoduje nieprawidłowy przepływ prądów i może wyzwalać aparat bez powodu albo zaburzać jego działanie.
- Wpuszczenie PEN przez zwykłą różnicówkę - to typowy błąd w starych układach dwuprzewodowych.
- Mieszanie neutralnych z różnych obwodów - jeden neutralny wraca inną drogą niż faza, więc RCD natychmiast widzi różnicę.
- Traktowanie RCD jako zamiennika PE - aparat nie buduje drogi ochronnej dla obudowy urządzenia.
- Zły dobór typu aparatu - przy elektronice, zasilaczach impulsowych i nowoczesnych odbiornikach łatwo o niepotrzebne wyzwalanie.
Objawy są zwykle podobne: aparat wyłącza się przy załączeniu urządzenia, po kilku minutach pracy albo przy samym teście. Jeśli obwód jest poprawnie złożony, a RCD nadal zachowuje się chaotycznie, trzeba szukać błędu w połączeniach, upływach albo w doborze typu urządzenia. Z tego miejsca naturalnie przechodzę do pytania, co zrobić, jeśli instalacja jest po prostu stara i nie ma szans na drobne poprawki.
Co zrobić ze starą instalacją dwuprzewodową
Jeżeli masz starą instalację dwuprzewodową, to najuczciwsza odpowiedź brzmi: sama różnicówka nie rozwiąże problemu. W takiej sytuacji sens ma przede wszystkim modernizacja obwodów, a nie kosmetyka przy rozdzielnicy. W małym sklepie, lokalu usługowym albo mieszkaniu najpierw warto przerobić obwody gniazd roboczych, urządzeń o metalowych obudowach i odbiorników o większym poborze mocy.
- Jeśli da się to zrobić, poprowadź nowy przewód PE i wymień obwód na trójprzewodowy.
- Jeśli modernizacja jest częściowa, zacznij od najbardziej obciążonych i najbardziej ryzykownych punktów.
- Jeśli urządzenie ma klasę ochronności II, brak PE jest mniej krytyczny, ale nadal nie oznacza to, że cała instalacja jest dobra.
- Nie twórz prowizorycznych mostków „na szybko”, bo to jeden z najgorszych nawyków w starych instalacjach.
W takich układach najwięcej szkody robi przekonanie, że „jakoś będzie działać”. Będzie, ale niekoniecznie bezpiecznie. Dlatego jeśli nie da się od razu wykonać pełnej modernizacji, lepiej rozbić ją na etapy niż próbować obejść temat jednym przewodem. Gdy instalacja jest już rozpoznana, można dobrać sam aparat tak, by nie kupić rozwiązania przypadkowego.
Jak dobrać aparat do jednofazowego obwodu
Dobór nie sprowadza się do hasła „kup różnicówkę 30 mA”. Liczy się też typ aparatu, liczba biegunów i to, czy zabezpieczenie nadprądowe ma być osobne. RCD nie chroni przed przeciążeniem i zwarciem, więc musi współpracować z bezpiecznikiem albo wyłącznikiem nadprądowym, chyba że wybierzesz RCBO, czyli aparat łączący obie funkcje.
| Parametr | Najczęstszy wybór | Po co to ma znaczenie |
|---|---|---|
| Czułość | 30 mA | Typowa ochrona dodatkowa dla ludzi |
| Typ aparatu | Typ A | Lepiej radzi sobie z elektroniką i zasilaczami niż prosty typ AC |
| Liczba biegunów | 2P | Jednofazowy obwód wymaga prowadzenia L i N przez aparat |
| Układ ochrony | RCBO albo RCCB + MCB | RCBO upraszcza modernizację pojedynczego obwodu, a zestaw RCCB + MCB bywa tańszy |
Jeśli obwód zasila LED-y, zasilacze impulsowe, chłodziarkę, ekspres, kasę albo drobną automatykę, typ A zwykle jest bezpieczniejszym wyborem niż stary typ AC. W praktyce to właśnie elektronika najczęściej powoduje niepotrzebne wyzwalanie, więc dobór aparatu ma realne znaczenie, a nie tylko katalogowe. Tę część warto domknąć krótką listą kontrolną przed oddaniem instalacji do pracy.
Jak domknąć modernizację, żeby różnicówka naprawdę poprawiała bezpieczeństwo
Gdy wszystko jest już podłączone, ja nie kończę na samym przycisku test. Sprawdzam cały układ tak, jak będzie pracował na co dzień. To najlepszy moment, żeby wyłapać błąd, zanim zacznie się seria niepotrzebnych wyłączeń albo, co gorsza, zanim instalacja zostanie uznana za gotową bez pełnej weryfikacji.
- Ustalam dokładny układ sieci i sprawdzam, czy mamy PE, PEN czy tylko obwód roboczy.
- Weryfikuję ciągłość przewodu ochronnego i poprawność rozdziału PEN, jeśli taki rozdział występuje.
- Sprawdzam izolację przewodów oraz impedancję pętli zwarcia.
- Testuję RCD przyciskiem oraz pomiarem czasu i prądu zadziałania.
- Opisuję obwody w rozdzielnicy, żeby później nie mieszać neutralnych i nie szukać błędu po omacku.
Jeśli instalacja jest stara, a układ sieci nie daje się łatwo rozpoznać, nie warto zgadywać. W takich sytuacjach najlepszą decyzją jest najpierw pomiar i ocena stanu przewodów, a dopiero potem montaż lub wymiana aparatury. To właśnie tak rozumiem sens modernizacji: nie jako samą różnicówkę w rozdzielnicy, ale jako uporządkowany układ, który naprawdę zwiększa bezpieczeństwo.
