Dobór przewodu do oświetlenia wydaje się prosty tylko do momentu, gdy trzeba zdecydować, czy wystarczy standardowy przekrój, jaki typ izolacji wybrać i co zrobić przy dłuższej trasie albo LED-ach. W tym artykule pokazuję praktycznie, jak dobrać przewód do stałej instalacji oświetleniowej, kiedy postawić na 3x1,5 mm², a kiedy lepiej zmienić założenia całego obwodu. Dzięki temu unikniesz zarówno przewymiarowania, jak i błędu, który wychodzi dopiero po montażu.
W typowym obwodzie oświetleniowym najpewniej sprawdza się miedziany przewód 3x1,5 mm²
- Do stałej instalacji wewnątrz budynku najczęściej wybieram przewód miedziany 3x1,5 mm².
- W praktyce oświetlenie zabezpiecza się zwykle wyłącznikiem B10, a nie dobiera „na zapas” do maksimum przewodu.
- Na wybór wpływa nie tylko moc lamp, ale też długość obwodu, sposób ułożenia i liczba żył potrzebnych do sterowania.
- Do zewnątrz, ziemi i miejsc narażonych na wilgoć potrzebny jest przewód lub kabel przeznaczony do takich warunków.
- Przy LED-ach i ściemniaczach równie ważny jak przekrój jest spadek napięcia oraz kompatybilność osprzętu.
Najczęściej wybieram miedziany przewód 3x1,5 mm²
Jeżeli miałbym podać jedną odpowiedź bez długiego wstępu, to do typowego, stałego obwodu oświetleniowego wybieram miedziany przewód 3x1,5 mm². To rozwiązanie dobrze pasuje do lamp sufitowych, kinkietów, opraw liniowych i większości punktów świetlnych montowanych na stałe w mieszkaniu, biurze czy lokalu handlowym.
Dlaczego właśnie taki wariant? Bo daje trzy potrzebne żyły: fazę, neutralny i ochronny. Nawet jeśli konkretna oprawa nie wykorzystuje przewodu ochronnego, ja i tak wolę zostawić pełny przewód 3-żyłowy. To po prostu bezpieczniejsze i bardziej przyszłościowe, zwłaszcza gdy za kilka lat zmieni się sama oprawa albo sposób sterowania.
- 1,5 mm² to rozsądny standard dla oświetlenia stałego, nie przypadkowy „minimalny” wybór.
- miedź daje stabilne parametry i jest dziś najpraktyczniejszym wyborem w nowych instalacjach.
- 3 żyły zapewniają zgodność z typową instalacją 230 V i ułatwiają montaż nowoczesnych opraw.
- Przy zwykłym obwodzie świetlnym nie ma sensu sztucznie podnosić przekroju tylko dlatego, że „grubszy kabel jest lepszy”.
W praktyce patrzę też na to, czy obwód ma obsługiwać tylko jedną strefę, czy kilka punktów rozrzuconych po większej przestrzeni. I właśnie wtedy zaczyna się prawdziwy dobór, a nie tylko powtarzanie jednego schematu. Z tego miejsca warto przejść do sytuacji, w których sam przekrój przestaje wystarczać.
Kiedy sam przekrój już nie wystarcza
Im dłuższa trasa, im więcej opraw i im bardziej rozbudowane sterowanie, tym mniej sensu ma patrzenie wyłącznie na samą nazwę przewodu. W sklepie, magazynie czy na długim korytarzu liczy się nie tylko moc lamp, ale też to, jak daleko trzeba doprowadzić zasilanie i czy po drodze nie robi się zbyt duży spadek napięcia.
Tu najczęściej pojawiają się trzy scenariusze. Pierwszy to długi obwód z kilkoma grupami opraw, drugi to oświetlenie zewnętrzne, a trzeci to LED-y na niskim napięciu, gdzie cienki przewód potrafi odebrać część jasności jeszcze zanim światło dotrze do końca taśmy czy linii.
| Sytuacja | Co zwykle robię | Dlaczego to ma sens |
|---|---|---|
| Jedno pomieszczenie, kilka punktów świetlnych | Zostaję przy 3x1,5 mm² | To standard dla typowej instalacji oświetleniowej |
| Długi korytarz, sklep, magazyn lub kilka kondygnacji | Sprawdzam spadek napięcia i rozdzielam obwód | Trasa bywa ważniejsza niż sama moc lamp |
| Oświetlenie zewnętrzne | Wybieram przewód lub kabel przeznaczony do warunków zewnętrznych | Liczy się wilgoć, UV i odporność mechaniczna |
| LED 12/24 V | Dobieram grubszy przewód po stronie niskiego napięcia | Przy niskim napięciu szybciej widać straty na długości przewodu |
Najważniejsza zasada jest prosta: nie dobieram przewodu tylko do sumy watów z tabliczki znamionowej. Sprawdzam również długość trasy, warunki chłodzenia i sposób montażu. To właśnie te szczegóły decydują, czy instalacja działa stabilnie po zamknięciu ścian i sufitów. Skoro to mamy jasne, pora rozróżnić same typy przewodów, bo tu łatwo o nieporozumienie.

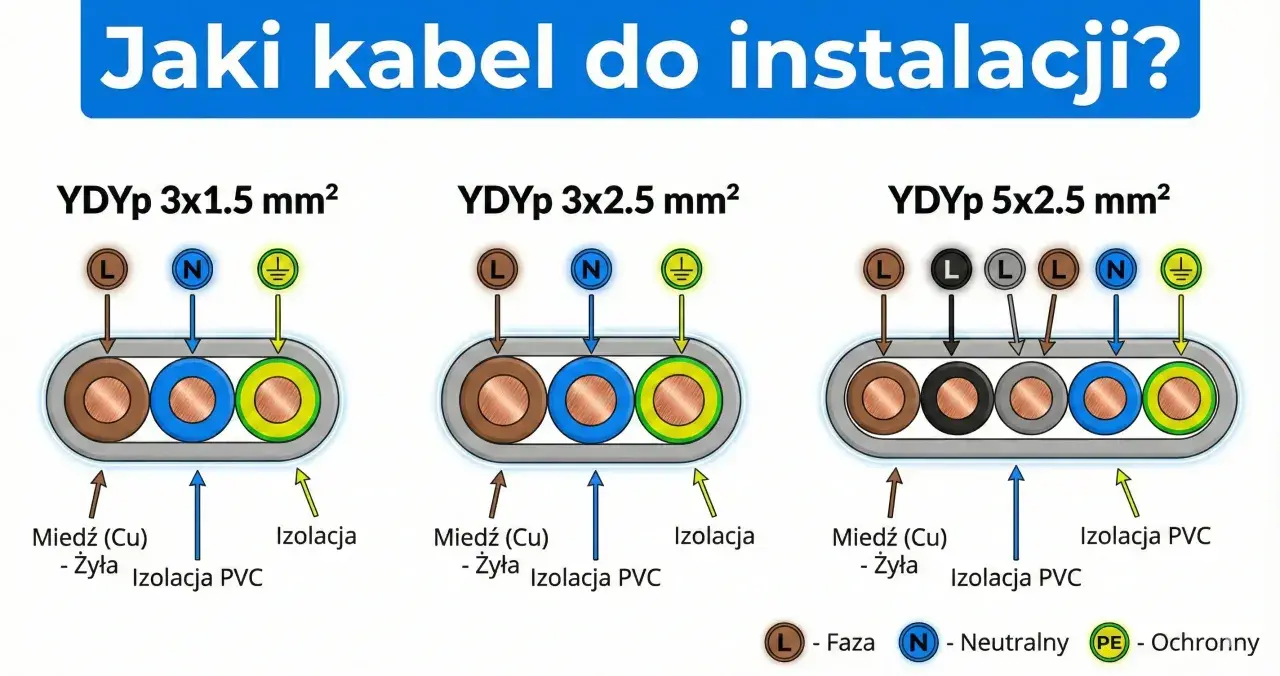

YDYp, YDY i inne oznaczenia, które warto rozumieć
W branży precyzyjniej mówi się o przewodach niż o kablach, bo w stałej instalacji oświetleniowej najczęściej właśnie przewody są prowadzone w ścianach, tynku albo w rurkach. Sam skrót na izolacji mówi więcej, niż się wydaje, i potrafi od razu podpowiedzieć, gdzie dany produkt ma sens.
Ja zwracam uwagę przede wszystkim na trzy rzeczy: czy przewód jest do stałej instalacji, czy nadaje się do wnętrz, oraz czy jego kształt ułatwia montaż w konkretnym miejscu. Poniższe zestawienie pokazuje to najprościej.
| Typ | Gdzie ma sens | Co warto wiedzieć |
|---|---|---|
| YDYp | Stała instalacja wewnątrz budynków, pod tynkiem i na tynku | Płaski profil ułatwia układanie w bruździe i pod warstwą tynku |
| YDY | Stała instalacja wewnątrz budynków, często w rurkach i osłonach | Przekrój okrągły bywa wygodniejszy tam, gdzie przewód prowadzi się w osłonie |
| YKY | Warunki zewnętrzne, ziemia, miejsca narażone na trudniejsze warunki pracy | To rozwiązanie, po które sięga się tam, gdzie zwykły przewód wewnętrzny to za mało |
| Przewód giętki do oprawy | Krótki odcinek przy samej lampie lub ruchomym elemencie | Nie służy do prowadzenia w ścianie jako główna trasa instalacji |
W praktyce do typowego mieszkania albo lokalu usługowego najczęściej wraca właśnie YDYp 3x1,5 mm², bo dobrze łączy wygodę montażu z zastosowaniem w stałej instalacji. Jeśli przewód ma iść poza wnętrzem, albo ma pracować w trudniejszych warunkach, przestaję patrzeć wyłącznie na wygodę układania. Wtedy ważniejsze staje się środowisko pracy niż sam wygląd przewodu. To prowadzi prosto do tematu LED-ów i sterowania, bo tam przekrój to tylko połowa decyzji.
Oświetlenie LED i wielokrotne sterowanie mają swoje pułapki
Przy LED-ach wiele osób popełnia jeden błąd: zakłada, że skoro oprawy pobierają mało mocy, to cały temat przewodu można zignorować. To nie działa w ten sposób. Zwykle sam pobór prądu jest niski, ale dochodzi jeszcze długość trasy, napięcie zasilania, liczba grup świetlnych i sposób sterowania.

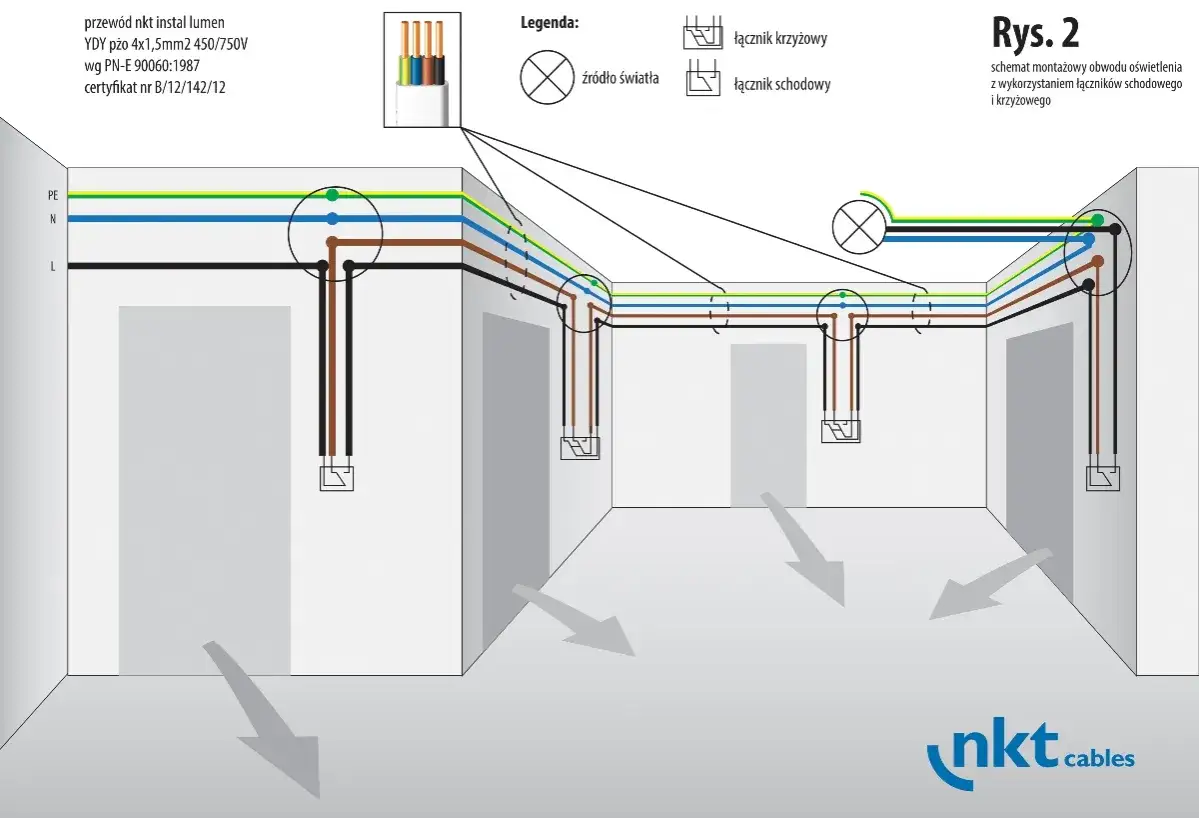

Najprostszy obwód z jednym łącznikiem jest mało wymagający. Schody zaczynają się przy sterowaniu z dwóch miejsc, przy ściemniaczach, przy osobnych sekcjach światła i przy taśmach 12/24 V. W takich układach ja nie pytam już tylko „jaki przekrój”, ale też „ile żył naprawdę potrzebuję i gdzie będą największe straty”.
- Przy pojedynczym punkcie świetlnym zwykle wystarcza 3-żyłowy przewód instalacyjny.
- Przy dwóch grupach opraw albo bardziej rozbudowanym sterowaniu potrzebne bywają dodatkowe żyły sterujące.
- Przy LED 12/24 V kluczowy staje się spadek napięcia, zwłaszcza przy dłuższych odcinkach.
- Ściemniacz trzeba dobrać nie tylko do przewodu, ale też do zasilacza i samego źródła światła.
W sklepie, gdzie oświetlenie często pracuje długo i równomiernie nad alejkami albo ekspozycją, szczególnie pilnuję podziału na strefy. Zamiast ciągnąć jeden długi odcinek „na wszystko”, lepiej rozdzielić zasilanie i ograniczyć straty. To rozwiązanie jest po prostu bardziej odporne na późniejsze zmiany aranżacji. Gdy przewód i sposób sterowania są już ustalone, trzeba jeszcze dobrać zabezpieczenie, bo tu też łatwo przesadzić.
Jakie zabezpieczenie dobrać do obwodu oświetleniowego
Do obwodów oświetleniowych najczęściej spotykam B10. To bezpieczny i praktyczny punkt odniesienia dla przewodu 3x1,5 mm² w typowej instalacji domowej lub użytkowej. Samo przemnożenie 230 V przez prąd znamionowy daje orientacyjnie 2300 W dla 10 A, ale traktuję to wyłącznie jako punkt orientacyjny, a nie zachętę do dociążania obwodu do końca.
W praktyce liczy się więcej niż sama liczba amperów. Wpływ mają warunki ułożenia, temperatura, liczba żył obciążonych jednocześnie i długość obwodu. Dlatego nie zakładam automatycznie, że skoro przewód ma 1,5 mm², to można do niego dobrać dowolnie mocne zabezpieczenie.
| Zabezpieczenie | Orientacyjna moc przy 230 V | Jak to traktuję w praktyce |
|---|---|---|
| B10 | około 2300 W | Najczęstszy wybór dla typowego oświetlenia |
| B13 | około 2990 W | Rzadziej, tylko gdy projekt i warunki instalacji to uzasadniają |
| B16 | około 3680 W | Nie zakładam go z automatu do obwodu 1,5 mm² |
Jeżeli instalacja jest stara, przewód biegnie w niekorzystnych warunkach albo obwód ma dużą długość, wolę zejść z oczekiwań niż udawać, że zabezpieczenie „załatwi sprawę”. Ono ma chronić przewód, a nie maskować zbyt ambitny dobór. Po tym etapie najłatwiej wskazać już konkretne błędy, które widuję najczęściej.
Najczęstsze błędy, przez które oświetlenie potem sprawia kłopoty
Przy obwodach oświetleniowych widzę kilka pomyłek regularnie. I zwykle nie są to spektakularne awarie, tylko drobne decyzje, które po czasie dają wrażenie, że instalacja została zrobiona „na styk” albo bez myślenia o przyszłości.
- Mieszanie oświetlenia z gniazdami w jednym obwodzie, bo „przecież wszystko działa”.
- Wybór przewodu bez żyły ochronnej, mimo że oprawa albo przyszła modernizacja mogą jej wymagać.
- Stosowanie przewodu wewnętrznego na zewnątrz bez sprawdzenia warunków pracy i ochrony mechanicznej.
- Dobór zabezpieczenia wyłącznie pod przekrój, bez uwzględnienia długości i sposobu ułożenia.
- Układanie przewodu giętkiego w ścianie, choć to nie jest jego rola.
- Zostawianie zbyt małego zapasu przy oprawach, łącznikach i w puszkach, co później utrudnia serwis.
Najbardziej kosztowne nie są zwykle same metry kabla, tylko poprawki po zamknięciu ścian. Dlatego zanim kupisz przewód, lepiej przejść prostą listę kontrolną i dopiąć szczegóły. To oszczędza czas, nerwy i niepotrzebne przeróbki przy pierwszej modernizacji.
Co sprawdzam przed zakupem przewodu do oświetlenia
Zanim zamówię materiał, sprawdzam pięć rzeczy. To nie jest skomplikowane, ale właśnie te podstawy decydują, czy obwód będzie wygodny w montażu i rozsądny w eksploatacji.
- Czy chodzi o stałą instalację wewnętrzną, czy o odcinek na zewnątrz albo w gruncie.
- Czy potrzebuję 3 żył, czy więcej, bo planuję sterowanie z kilku miejsc albo kilka grup opraw.
- Czy trasa przewodu jest krótka, czy na tyle długa, że trzeba policzyć spadek napięcia.
- Czy oprawy są klasyczne, LED-owe, czy pracują na niskim napięciu.
- Czy zabezpieczenie i osprzęt są dobrane do przewodu, a nie tylko do „teoretycznej mocy” lamp.
Jeśli mam zostawić jedną praktyczną radę, to taką: do zwykłego oświetlenia najczęściej wybieram miedziany 3x1,5 mm², ale decyzji nie zamykam na samym przekroju. Liczy się jeszcze typ przewodu, długość obwodu, sposób sterowania i warunki pracy. To właśnie ten zestaw, a nie pojedyncza liczba na izolacji, decyduje o tym, czy instalacja będzie działać bezproblemowo przez lata.
