Przewód miedziany o przekroju 6 mm² najczęściej pracuje z zabezpieczeniem 32 A, ale sama wartość przekroju nie daje jednej uniwersalnej odpowiedzi. O bezpiecznym obciążeniu decydują między innymi sposób ułożenia, liczba obciążonych żył, temperatura, długość obwodu i materiał przewodnika. Poniżej pokazuję konkretne wartości, przeliczenia na moc oraz sytuacje, w których 40 A może być dopuszczalne, a kiedy będzie już błędem.
Najważniejsze liczby dla przewodu 6 mm²
- 32 A to najczęściej stosowane zabezpieczenie dla miedzianego przewodu 6 mm² w instalacji domowej.
- W zależności od sposobu ułożenia obciążalność długotrwała Cu 6 mm² wynosi orientacyjnie 32-51 A.
- Przy napięciu 230 V prąd 32 A odpowiada mocy około 7,36 kW przy cos φ równym 1.
- 40 A nie wolno dobierać automatycznie. Trzeba uwzględnić warunki cieplne i sposób prowadzenia kabla.
- Przy długich trasach ograniczeniem może być spadek napięcia, a nie temperatura przewodu.
Ile amperów wytrzyma przewód 6 mm²
W typowych warunkach przewód miedziany 6 mm² może przenosić około 32-40 A. Dolna część tego zakresu pasuje do wielu instalacji prowadzonych w rurze lub tynku, natomiast wyższe wartości dotyczą lepszego chłodzenia, na przykład przewodu ułożonego bezpośrednio na ścianie albo w powietrzu.
Ja przyjmuję 32 A jako bezpieczny punkt wyjścia dla typowego obwodu domowego, ale nie traktuję tej wartości jako uniwersalnej reguły. Tabele opracowane na podstawie PN-HD 60364-5-52 pokazują, że ten sam przekrój może mieć różną obciążalność w zależności od warunków montażu.

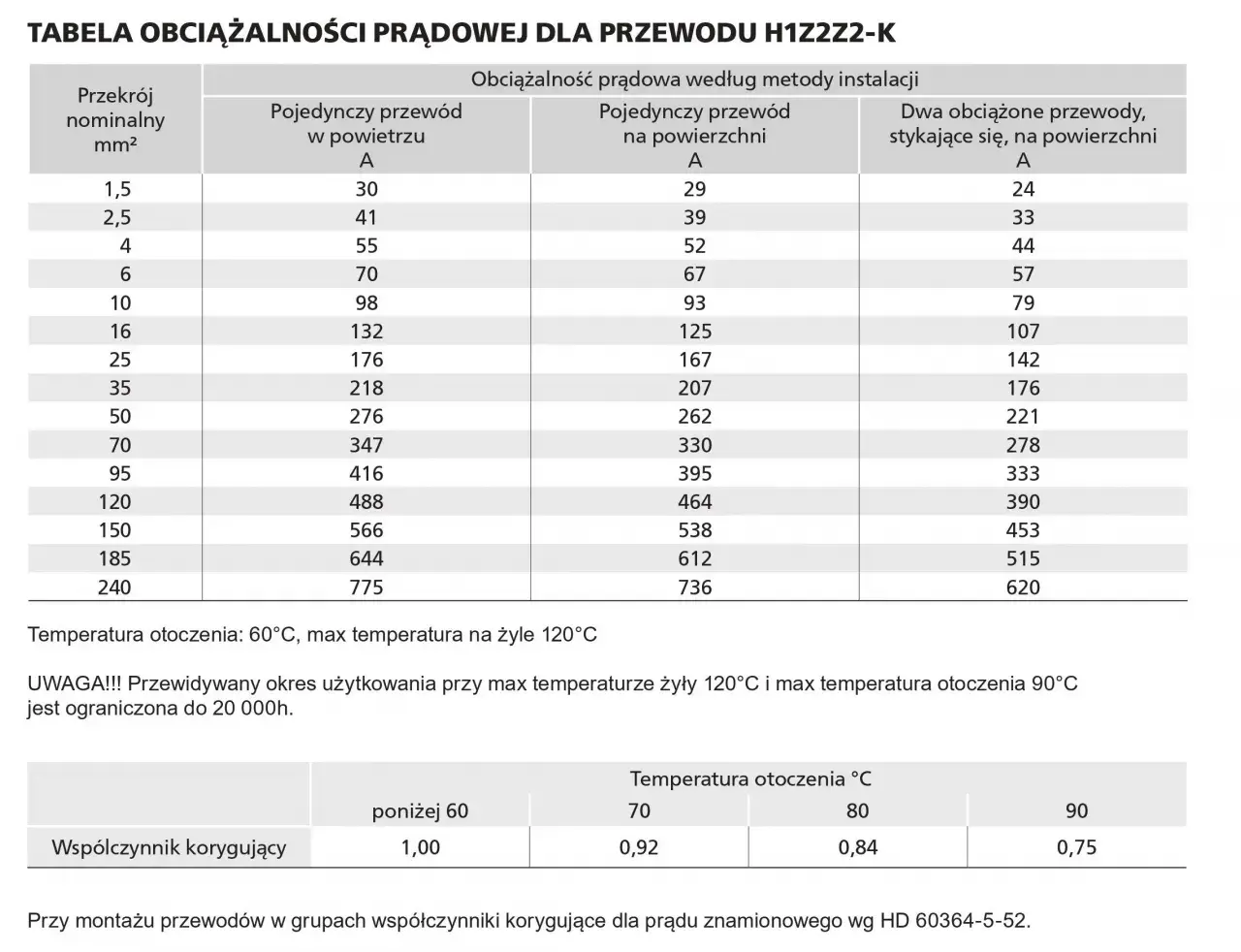

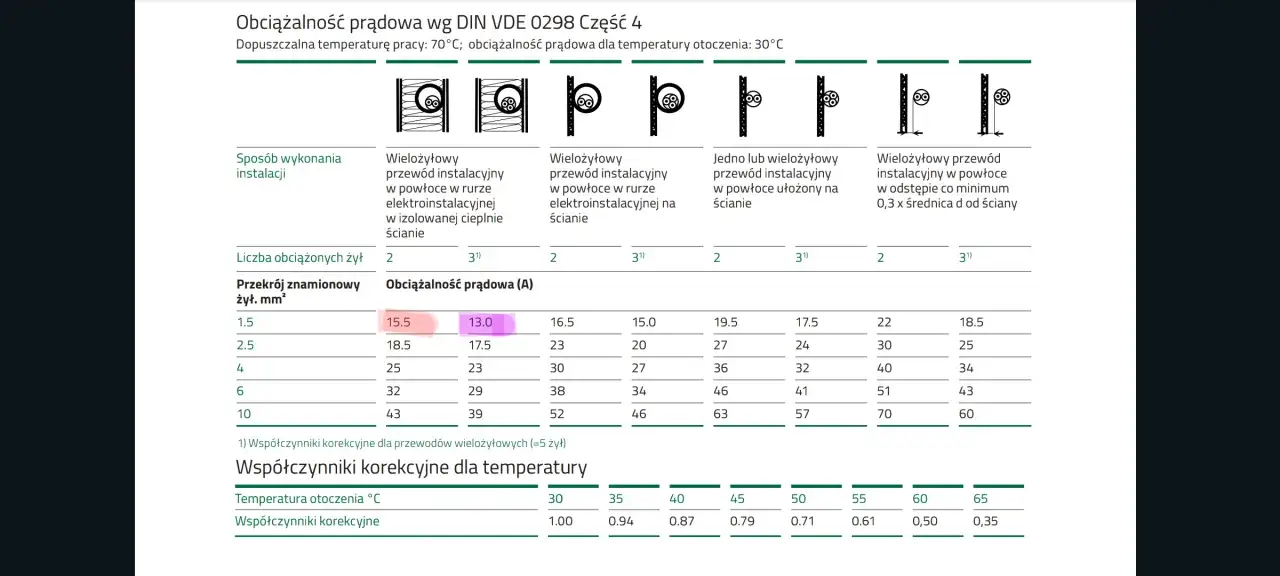

| Sposób ułożenia | Orientacyjna obciążalność Cu 6 mm² | Praktyczne znaczenie |
|---|---|---|
| A1 | około 34 A | żyły w rurze w przegrodzie z izolacją cieplną |
| A2 | około 32 A | kabel wielożyłowy w przegrodzie z izolacją |
| B1 | około 41 A | żyły w rurze prowadzonej na ścianie |
| B2 | około 38 A | kabel wielożyłowy w rurze na ścianie |
| C | około 46 A | kabel mocowany bezpośrednio do powierzchni |
| E | około 51 A | przewód z dobrym chłodzeniem w wolnej przestrzeni |
Wartości dotyczą przykładowych warunków odniesienia, między innymi izolacji PVC, temperatury otoczenia 30°C i dwóch obciążonych żył. Gdy obciążone są trzy żyły, jak w części obwodów trójfazowych, obciążalność zwykle spada. Dlatego sama tabela nie zastępuje doboru konkretnego przewodu i zabezpieczenia.
Od czego zależy obciążalność przewodu
Obciążalność prądowa oznacza prąd, który może płynąć przez przewód długotrwale bez przekroczenia dopuszczalnej temperatury żyły i izolacji. Przewód nagrzewa się podczas pracy, a im trudniej oddaje ciepło, tym mniejszy prąd może bezpiecznie przewodzić.
Sposób prowadzenia kabla
Największą różnicę robi miejsce montażu. Kabel w ścianie ocieplonej ma gorsze chłodzenie niż przewód prowadzony w powietrzu. Podobnie działa ciasna peszla, rura wypełniona kilkoma przewodami albo wiązka kabli ułożonych jeden obok drugiego.
Liczba obciążonych żył
W obwodzie jednofazowym najczęściej obciążone są żyła fazowa i neutralna. W obwodzie trójfazowym prąd płynie przez trzy żyły fazowe, więc nagrzewanie jest większe. Nie należy bezpośrednio przenosić wartości dla dwóch żył na kabel trójfazowy.
Przeczytaj również: Oznaczenia elektryczne N - Co oznacza litera N i jak uniknąć błędów?
Temperatura i grupowanie
Jeśli kilka obwodów biegnie wspólną trasą, każdy przewód ma mniej miejsca na oddawanie ciepła. Stosuje się wtedy współczynniki korekcyjne. Podobnie trzeba postąpić przy wysokiej temperaturze otoczenia, na przykład w rozdzielnicy, na poddaszu lub w pobliżu urządzeń grzewczych.
W praktyce właśnie te szczegóły są często pomijane. Ktoś widzi oznaczenie 6 mm² i zakłada 40 A, choć przewód został ułożony w izolowanej ścianie razem z kilkoma innymi kablami. Taki skrót myślowy może prowadzić do przegrzewania instalacji.
Jak dobrać zabezpieczenie do przewodu 6 mm²
Podstawowa zasada doboru wygląda następująco: prąd obciążenia musi być nie większy niż prąd znamionowy zabezpieczenia, a zabezpieczenie nie może przekraczać dopuszczalnej obciążalności przewodu. W uproszczeniu zapisuje się to jako Ib ≤ In ≤ Iz, gdzie Ib oznacza prąd obliczeniowy, In wartość zabezpieczenia, a Iz obciążalność przewodu.
Dla typowego przewodu miedzianego 6 mm² w instalacji budynkowej wyłącznik nadprądowy 32 A jest zwykle rozsądnym wyborem. Zabezpieczenie 40 A może być dopuszczalne przy korzystnym sposobie ułożenia i odpowiedniej obciążalności, ale trzeba to potwierdzić obliczeniami, a nie samym odczytem przekroju.
| Przewód Cu 6 mm² | Najczęstsza decyzja | Kiedy zachować ostrożność |
|---|---|---|
| W rurze lub w ścianie | zabezpieczenie 32 A | izolacja cieplna, kilka kabli, wysoka temperatura |
| Na ścianie, z dobrym chłodzeniem | 32 A, czasem 40 A po obliczeniach | długi obwód, grupowanie przewodów, duży prąd ciągły |
| W wolnej przestrzeni | wartość wynikająca z tabeli i projektu | warunki odbiegające od tabeli, nietypowa izolacja |
Wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego. RCD chroni przede wszystkim przed prądem upływu, natomiast za ochronę przewodu przed przeciążeniem odpowiada właściwie dobrany wyłącznik nadprądowy lub bezpiecznik.
Jak przeliczyć ampery na moc urządzenia
Dla obwodu jednofazowego 230 V można użyć prostego wzoru P = U × I. Przy prądzie 32 A otrzymujemy około 7360 W, czyli 7,36 kW. To wartość teoretyczna dla odbiornika o współczynniku mocy cos φ równym 1.
| Prąd | Moc przy 230 V | Przykładowe zastosowanie |
|---|---|---|
| 25 A | około 5,75 kW | mniejszy obwód z jednym wymagającym odbiornikiem |
| 32 A | około 7,36 kW | ładowarka samochodowa 7,4 kW lub większy odbiornik jednofazowy |
| 40 A | około 9,20 kW | tylko po sprawdzeniu przewodu i całego obwodu |
W instalacji trójfazowej stosuje się wzór P = √3 × U × I. Przy 400 V i 32 A daje to około 22,2 kW mocy pozornej przy równomiernym obciążeniu faz. Nie oznacza to jednak, że każdy przewód 6 mm² można bez dalszych obliczeń zabezpieczyć wyłącznikiem 32 A, ponieważ znaczenie mają także sposób prowadzenia i liczba obciążonych żył.
Przykładowo płyta indukcyjna o mocy 7,4 kW zasilana z trzech faz pobiera około 10,7 A na fazę przy cos φ równym 1. Z punktu widzenia samego prądu przewód 6 mm² ma tu duży zapas, ale ostateczny dobór nadal zależy od długości trasy, zabezpieczenia i wymagań producenta urządzenia.
Długość obwodu może zmienić wynik
Przy krótkim przewodzie zwykle najważniejsza jest temperatura żyły. Przy długiej trasie dochodzi spadek napięcia, czyli obniżenie napięcia między rozdzielnicą a odbiornikiem wskutek rezystancji przewodu.
Dla obwodu jednofazowego można orientacyjnie zastosować wzór ΔU ≈ 2 × L × I × ρ / S. Przy trasie 30 m w jedną stronę, prądzie 32 A i przewodzie miedzianym 6 mm² spadek napięcia wyniesie około 5,6 V, czyli mniej więcej 2,4% przy napięciu 230 V. Wraz ze wzrostem temperatury przewodu i długości trasy wynik będzie mniej korzystny.
Dlatego przewód może mieć wystarczającą obciążalność cieplną, a mimo to wymagać większego przekroju. Dotyczy to szczególnie garaży, domów jednorodzinnych, warsztatów, pomp, bram, ładowarek samochodowych i instalacji prowadzonych na duże odległości.
Miedź czy aluminium przy przekroju 6 mm²
Najczęściej omawiany przewód 6 mm² jest miedziany, ale na rynku spotyka się także aluminium. Przy tym samym przekroju aluminium ma gorszą przewodność elektryczną, dlatego jego dopuszczalny prąd jest zwykle niższy. Orientacyjnie dla aluminiowej żyły 6 mm² można spotkać wartości około 25-36 A, zależnie od sposobu ułożenia.
Aluminium wymaga również odpowiednich zacisków i starannego montażu. Materiał jest bardziej podatny na pełzanie, czyli stopniowe zmniejszanie siły docisku połączenia. W przypadku modernizacji starej instalacji nie zakładam więc, że aluminiowy przewód 6 mm² można traktować tak samo jak miedziany.
Co sprawdzić przed podłączeniem odbiornika
Przed zwiększeniem zabezpieczenia albo podłączeniem urządzenia o dużej mocy sprawdzam cały obwód, a nie tylko nadruk na kablu. Najważniejsze są:
- materiał żyły i typ izolacji,
- liczba żył obciążonych jednocześnie,
- sposób ułożenia przewodu,
- długość trasy i dopuszczalny spadek napięcia,
- temperatura otoczenia oraz liczba kabli w wiązce,
- charakter obciążenia, szczególnie prądy rozruchowe silników,
- zgodność zabezpieczenia, zacisków i aparatury z przewodem.
Nie zwiększałbym zabezpieczenia z 25 A do 40 A tylko dlatego, że przewód ma przekrój 6 mm². Taka zmiana może pogorszyć ochronę instalacji, jeśli przewód biegnie w niekorzystnych warunkach albo gniazdo, rozdzielnica i zaciski nie są przystosowane do wyższego prądu.
Bezpieczna decyzja zaczyna się od całego obwodu
Najkrótsza odpowiedź brzmi więc tak: miedziany przewód 6 mm² najczęściej dobiera się do 32 A, a jego rzeczywista obciążalność może wynosić orientacyjnie od około 32 do ponad 45 A w korzystniejszych warunkach. Wartość 40 A wymaga już sprawdzenia sposobu ułożenia, temperatury, grupowania, długości i spadku napięcia.
Przy instalacji stałej, szczególnie dla płyty indukcyjnej, pompy, warsztatu lub ładowarki samochodowej, końcowy dobór powinien wykonać elektryk z uprawnieniami. Przekrój przewodu jest ważny, ale bezpieczeństwo zapewnia dopiero prawidłowo dobrany cały obwód.
