Czy przewód 1,5 mm² wystarczy do zasilenia konkretnego urządzenia, czy lepiej zastosować 2,5 albo 4 mm²? Odpowiedź zależy nie tylko od mocy odbiornika, lecz także od długości trasy, sposobu ułożenia, temperatury i zabezpieczenia. Wyjaśniam, jak czytać zależność między przekrojem przewodu a dopuszczalnym prądem, podaję orientacyjne wartości oraz pokazuję błędy, które mogą prowadzić do przegrzewania instalacji.
Najważniejsze liczby i zasady doboru przewodu
- Większy przekrój zwykle oznacza większą obciążalność prądową i mniejsze straty energii.
- Dla typowych obwodów domowych często stosuje się 1,5 mm² do oświetlenia oraz 2,5 mm² do gniazd, ale nie jest to uniwersalna reguła.
- Przewód 2,5 mm² może mieć orientacyjnie około 23-27 A obciążalności zależnie od sposobu ułożenia, lecz nie oznacza to automatycznie zastosowania wyłącznika 25 A.
- Przy długiej trasie decydujący może być spadek napięcia, a nie sama obciążalność cieplna.
- Dobór powinien spełniać zasadę Ib ≤ In ≤ Iz, czyli prąd obciążenia musi być mniejszy od zabezpieczenia, a zabezpieczenie nie może przekraczać dopuszczalnej obciążalności przewodu.
Dlaczego przekrój przewodu wpływa na dopuszczalny prąd
Potocznie mówi się o grubości przewodu, ale w instalacjach elektrycznych najważniejszy jest przekrój żyły wyrażony w mm². Im większy przekrój, tym większa powierzchnia, przez którą płynie prąd, a więc mniejsza rezystancja i łatwiejsze odprowadzanie ciepła.
Każdy przewód nagrzewa się podczas pracy. Jeśli płynie przez niego zbyt duży prąd, temperatura żyły i izolacji rośnie, co może prowadzić do starzenia tworzywa, poluzowania połączeń, a w skrajnym przypadku do uszkodzenia instalacji lub pożaru. Z tego powodu przewód dobiera się nie do samej średnicy, lecz do długotrwałej obciążalności prądowej.
Ta wartość nie jest stała dla każdego przewodu o danym przekroju. Ten sam kabel miedziany 2,5 mm² może mieć inną obciążalność, gdy leży swobodnie na ścianie, inną w rurze, a jeszcze inną w warstwie izolacji cieplnej. Ciepło musi mieć gdzie uciec, dlatego sposób ułożenia potrafi zmienić wynik o kilka amperów.

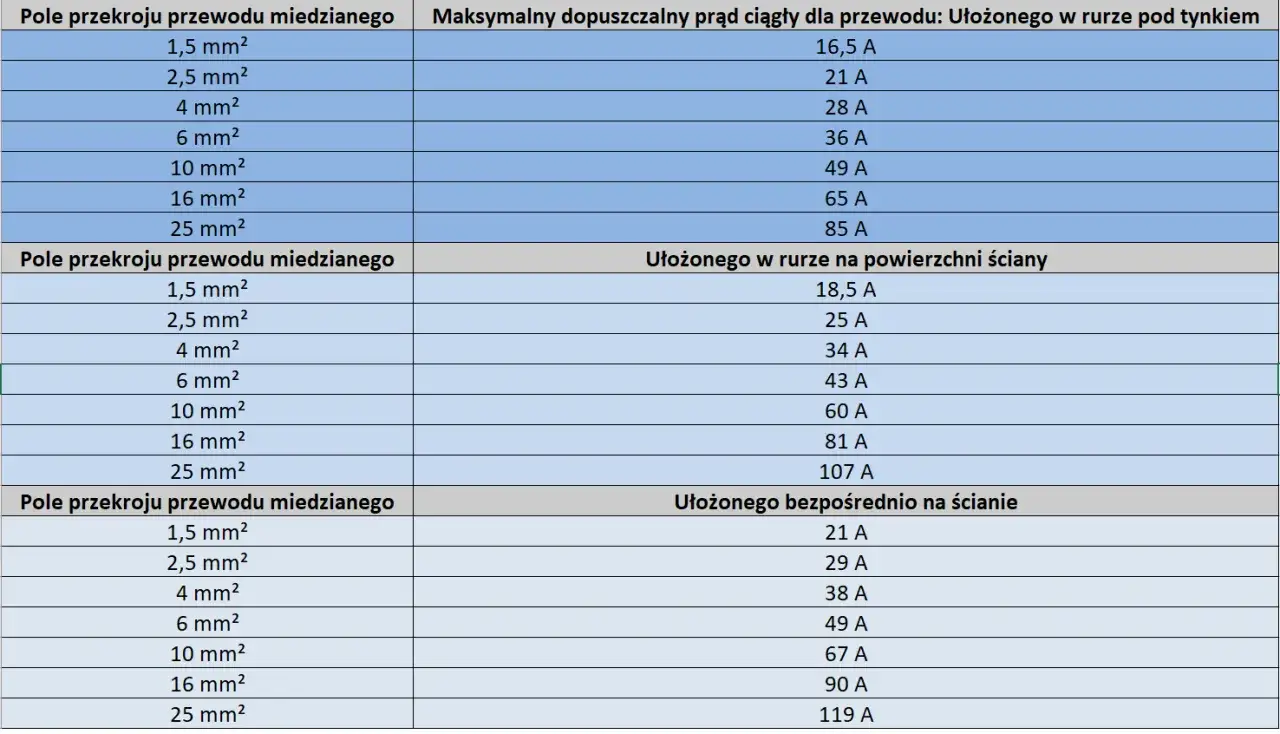

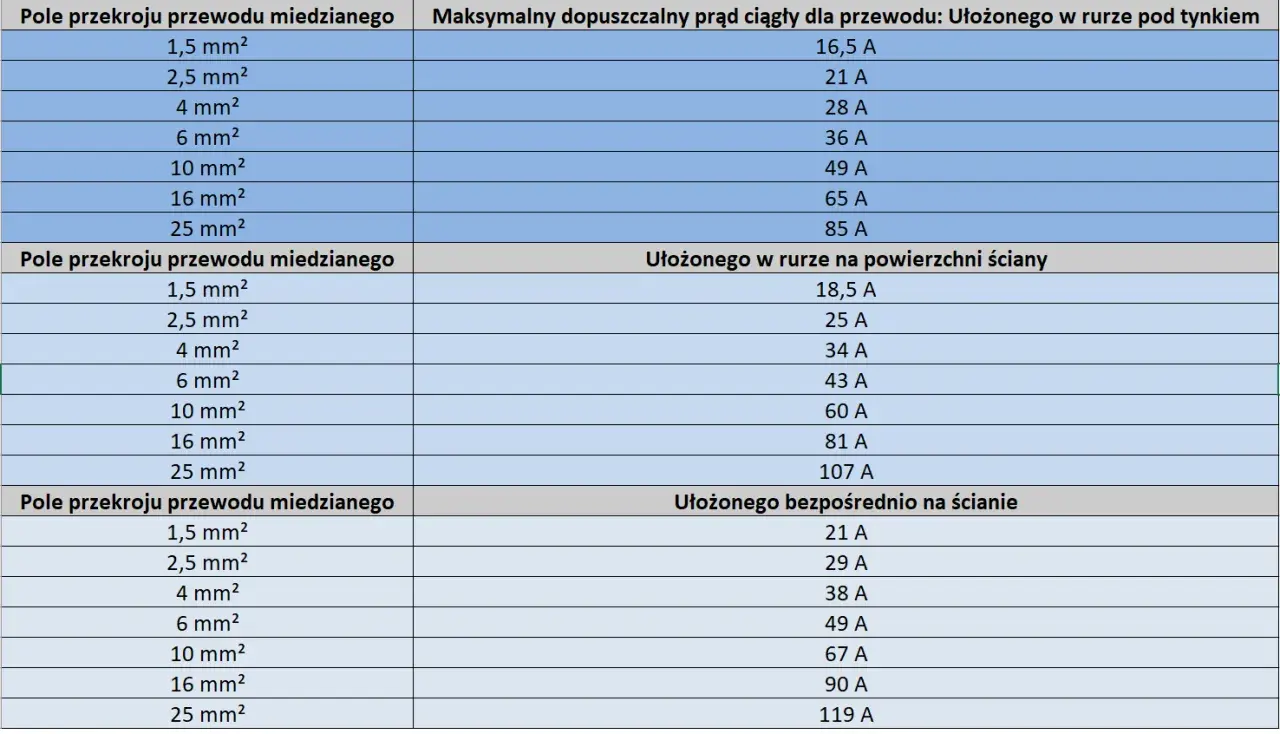

Orientacyjna tabela prądu dla popularnych przewodów miedzianych
Poniższe wartości dotyczą przewodów miedzianych z izolacją PVC, temperatury otoczenia około 30°C i dwóch żył obciążonych. Są przydatnym punktem startowym, ale nie zastępują obliczeń projektowych ani tabel dla konkretnego kabla.
| Przekrój żyły | W rurze na ścianie B2 | Na ścianie C | Typowe zastosowanie |
|---|---|---|---|
| 1,5 mm² | około 16,5 A | około 19,5 A | oświetlenie, lekkie obwody |
| 2,5 mm² | około 23 A | około 27 A | gniazda, część odbiorników jednofazowych |
| 4 mm² | około 30 A | około 36 A | mocniejsze odbiorniki, krótkie zasilania |
| 6 mm² | około 38 A | około 46 A | większe obciążenia, wybrane obwody zasilające |
| 10 mm² | około 52 A | około 63 A | linie zasilające i podrozdzielnice |
| 16 mm² | około 69 A | około 85 A | główne lub dłuższe obwody o dużej mocy |
To zestawienie pokazuje, dlaczego nie należy odpowiadać na pytanie o kabel jednym zdaniem typu „2,5 mm² wytrzyma 25 A”. W tabeli dla 2,5 mm² pojawiają się różne wartości, a dodatkowo trzeba uwzględnić grupowanie przewodów, temperaturę i rodzaj izolacji.
W typowym mieszkaniu obwód gniazd często zabezpiecza się wyłącznikiem 16 A, mimo że sama tabela może wskazywać wyższą obciążalność przewodu 2,5 mm². Zabezpieczenie dobiera się do całego obwodu, jego długości, warunków montażu i spodziewanego obciążenia, a nie tylko do jednej liczby odczytanej z tabeli.
Co jeszcze zmienia obciążalność przewodu
Sposób ułożenia
Przewód ułożony swobodnie ma lepsze chłodzenie niż żyła zamknięta w rurze lub otoczona materiałem izolacyjnym. Najtrudniejsze warunki występują wtedy, gdy kabel biegnie w izolowanej cieplnie ścianie, gdzie ciepło praktycznie nie ma jak się rozproszyć. W takim przypadku konieczne może być zastosowanie większego przekroju albo mniejszego zabezpieczenia.
Liczba przewodów obok siebie
Kilka obciążonych obwodów ułożonych w jednej rurze, bruździe lub korycie wzajemnie się nagrzewa. Wtedy stosuje się współczynniki korekcyjne, które obniżają dopuszczalny prąd. To częsty problem w rozdzielnicach i trasach, gdzie ktoś później dołożył kilka nowych obwodów bez ponownego sprawdzenia warunków cieplnych.
Temperatura i izolacja
Standardowe wartości tabelaryczne często zakładają temperaturę otoczenia 30°C i określony maksymalny poziom temperatury żyły. W gorącym pomieszczeniu, przy suficie podwieszanym albo obok źródła ciepła obciążalność będzie niższa. Znaczenie ma także rodzaj izolacji, ponieważ przewody PVC i przewody z izolacją XLPE mogą pracować przy innych temperaturach.
Materiał żyły
Miedź ma mniejszą rezystancję niż aluminium przy tym samym przekroju, dlatego przewód aluminiowy zwykle wymaga większego przekroju dla podobnego obciążenia. Przy aluminium trzeba też zwrócić uwagę na prawidłowe zaciski i łączenie z miedzią, ponieważ błędy na połączeniach mogą powodować dodatkowe grzanie.
Długość obwodu
Długi przewód może mieć odpowiednią obciążalność cieplną, ale jednocześnie powodować zbyt duży spadek napięcia. Objawem są między innymi przygasające lampy, słabsza praca silnika albo problemy z urządzeniami elektronicznymi. Dlatego przy długich trasach większy przekrój często dobiera się nie dlatego, że przewód się przegrzeje, tylko po to, aby utrzymać właściwe napięcie na końcu obwodu.
Jak dobrać przekrój przewodu krok po kroku
Najpierw oblicz prąd odbiornika
Dla urządzenia jednofazowego można w przybliżeniu użyć wzoru I = P / U, gdzie P oznacza moc w watach, a U napięcie. Czajnik o mocy 2000 W pobiera około 8,7 A przy napięciu 230 V, natomiast grzejnik 3500 W potrzebuje już około 15,2 A.
W instalacji trójfazowej stosuje się wzór I = P / √3 × U × cosφ. Dla odbiorników rezystancyjnych, takich jak grzałka, współczynnik mocy jest bliski 1. Silniki, sprężarki i niektóre zasilacze mogą mieć jednak duży prąd rozruchowy, więc sama moc znamionowa nie zawsze wystarcza do prawidłowego doboru.
Sprawdź warunki montażu
Trzeba ustalić, czy przewód będzie prowadzony w ścianie, rurze, korycie, suficie podwieszanym, ziemi czy na zewnątrz. Następnie określa się liczbę obciążonych żył, liczbę sąsiednich obwodów, temperaturę otoczenia i materiał przewodnika.
W polskich instalacjach punktem odniesienia jest norma PN-HD 60364-5-52, która obejmuje między innymi sposoby wykonania oprzewodowania, obciążalność długotrwałą, przekroje przewodów i spadki napięcia. Tabela z internetu może pomóc zorientować się w rzędzie wielkości, ale do nietypowej instalacji potrzebna jest właściwa tabela dla konkretnej metody ułożenia.
Dobierz zabezpieczenie
Podstawowa zależność wygląda tak: Ib ≤ In ≤ Iz. Prąd obliczeniowy odbiornika Ib powinien być nie większy niż prąd znamionowy zabezpieczenia In, a prąd znamionowy zabezpieczenia nie może przekraczać dopuszczalnej obciążalności przewodu Iz po uwzględnieniu korekt.
Najczęstszy błąd polega na wymianie wyłącznika nadprądowego na większy, gdy urządzenie często wyłącza zasilanie. Jeśli obwód 2,5 mm² jest zabezpieczony wyłącznikiem 16 A, zamiana na 20 lub 25 A bez sprawdzenia całej trasy może spowodować, że przewód będzie przeciążony, zanim zadziała zabezpieczenie.
Przeczytaj również: Przewód ochronny symbol - Jak rozpoznać PE i unikać pomyłek?
Sprawdź spadek napięcia
W uproszczeniu dla obwodu jednofazowego spadek napięcia zależy od długości przewodu, prądu, rezystywności materiału i przekroju. Przybliżony wzór to ΔU = 2 × L × I × ρ / S, gdzie L jest długością trasy w jedną stronę, a S przekrojem żyły.
W praktycznych opracowaniach często przyjmuje się około 3% spadku dla oświetlenia i 5% dla pozostałych odbiorów, ale ostateczna wartość zależy od projektu i charakteru instalacji. W garażu, warsztacie lub sklepie przewód do odległej sprężarki może wymagać większego przekroju niż podobny odbiornik ustawiony kilka metrów od rozdzielnicy.
Przykłady doboru w domu, garażu i sklepie
W poniższej tabeli podaję typowe rozwiązania spotykane w instalacjach niskiego napięcia. Traktowałbym je jako punkt wyjścia do obliczeń, a nie gotowy projekt do bezpośredniego skopiowania.
| Odbiornik lub obwód | Często spotykany przekrój Cu | Typowe zabezpieczenie | Co trzeba jeszcze sprawdzić |
|---|---|---|---|
| Oświetlenie | 1,5 mm² | często 6-10 A | długość, liczba opraw, sposób ułożenia |
| Gniazda ogólne | 2,5 mm² | często 16 A | łączna moc odbiorników i selektywność |
| Pralka lub zmywarka | 2,5 mm² | często 16 A | osobny obwód, warunki w łazience lub kuchni |
| Piekarnik lub płyta grzewcza | 2,5-6 mm² | zależnie od mocy i układu faz | moc znamionowa, przyłącze jednofazowe lub trójfazowe |
| Odbiornik w garażu oddalonym od budynku | często większy niż wynika z samego prądu | dobierane po obliczeniach | spadek napięcia, ziemia, zabezpieczenia obu końców |
| Chłodziarka lub urządzenie grzewcze w sklepie | zależnie od mocy i długości obwodu | często osobny obwód | prąd rozruchowy sprężarki i praca ciągła |
W małym sklepie szczególne znaczenie ma jednoczesna praca wielu urządzeń. Chłodziarki, zamrażarki, ekspresy do kawy, podgrzewacze i oświetlenie mogą działać w tym samym czasie, dlatego sumowanie mocy „na oko” bywa zawodne. Ja w takim przypadku preferuję kilka niezależnych obwodów, bo usterka jednego urządzenia nie wyłącza całej sprzedaży.
Przy odbiornikach o dużej mocy nie wystarczy zwiększyć przekroju przewodu. Trzeba sprawdzić także rozdzielnicę, sposób ochrony przeciwporażeniowej, obciążenie faz, przekroje przewodów neutralnych i ochronnych oraz zdolność wyłączników do wyłączenia zwarcia.
Błędy, które najczęściej prowadzą do problemów
- Dobieranie przewodu po średnicy zewnętrznej zamiast po przekroju żyły. Izolacja i powłoka mogą mieć różną grubość.
- Łączenie kilku obwodów w jednej rurze bez zastosowania współczynników zmniejszających obciążalność.
- Wymiana zabezpieczenia na większe tylko dlatego, że poprzednie wyłącza się przy dużym obciążeniu.
- Używanie przedłużacza nawiniętego na bębnie przy dużym prądzie. Zwinięty przewód gorzej oddaje ciepło i może się niebezpiecznie nagrzewać.
- Traktowanie przewodu elastycznego jak instalacyjnego. Kabel do urządzenia ruchomego i przewód do stałej instalacji mają różne zastosowania.
- Pomijanie prądu rozruchowego silników, pomp, kompresorów i urządzeń chłodniczych.
- Ignorowanie połączeń. Luźna śruba w zacisku może grzać się mocniej niż sam przewód o prawidłowym przekroju.
Szczególnie ryzykowne jest przekonanie, że większy przewód zawsze rozwiązuje problem. Jeśli przyczyną wyłączania jest uszkodzony odbiornik, zbyt mała moc przyłączeniowa albo źle dobrane zabezpieczenie, samo zwiększenie przekroju nie naprawi instalacji. Przy nowych obwodach, zmianie zabezpieczeń i pracach w rozdzielnicy potrzebna jest ocena elektryka z odpowiednimi uprawnieniami.
Większy przekrój nie zawsze oznacza lepszy wybór
Grubszy przewód zmniejsza rezystancję i spadek napięcia, ale kosztuje więcej, jest trudniejszy do ułożenia i wymaga odpowiednich zacisków. Zbyt duży przekrój może też nie pasować do aparatury, która została zaprojektowana dla określonego zakresu przekrojów żył.
Nie oszczędzałbym jednak na przekroju tam, gdzie instalacja jest długa, pracuje stale albo zasila urządzenie o dużej mocy. Różnica w cenie między 2,5 a 4 mm² może być niewielka w skali całej inwestycji, a późniejsza wymiana kabla w ścianie lub w ziemi jest kosztowna i kłopotliwa.
Najrozsądniejszy dobór łączy trzy kryteria: obciążalność cieplną, spadek napięcia i ochronę przed przeciążeniem. Dopiero wynik wszystkich trzech sprawdzeń mówi, czy dany przekrój rzeczywiście nadaje się do konkretnego obwodu.
Jeżeli masz przed sobą prosty obwód oświetleniowy lub gniazdowy, orientacyjne wartości z tabeli pomogą ocenić, o jakim przekroju mowa. Przy płycie grzewczej, ładowarce samochodu, podrozdzielnicy, warsztacie albo instalacji sklepowej nie opierałbym decyzji na samej zasadzie „większy prąd oznacza grubszy kabel”, lecz zlecił pełne obliczenia i pomiary.
