Remontujesz mieszkanie, urządzasz biuro albo przygotowujesz sieć w sklepie i zastanawiasz się, jaki punkt przyłączeniowy wybrać? Gniazdo RJ-45 pozwala estetycznie zakończyć przewód Ethernet w ścianie, ale jego kategoria, ekranowanie i sposób podłączenia wpływają na stabilność całej sieci. Wyjaśniam, czym różnią się poszczególne warianty, jak odczytać schemat T568A i T568B oraz jak uniknąć błędów podczas montażu.
Dobrze dobrane gniazdo sieciowe zapewnia stabilne połączenie i zapas na przyszłość
- RJ45 to potoczna nazwa złącza 8P8C używanego w przewodowych sieciach Ethernet.
- T568A i T568B określają kolejność żył w zaciskach, a w jednej instalacji trzeba konsekwentnie stosować ten sam wariant.
- Cat 6 sprawdzi się w większości domów i małych firm, natomiast Cat 6A ma większy sens przy planowanej transmisji 10 Gb/s.
- Typowy kanał Ethernet ma maksymalnie 100 metrów, w tym około 90 metrów okablowania stałego.
- Przewodów sieciowych nie powinno się układać przypadkowo razem z instalacją 230 V.
Co właściwie łączy gniazdo RJ45
W języku technicznym popularne gniazdo RJ45 jest najczęściej modułem 8P8C, czyli złączem mającym osiem pozycji i osiem styków. Łączy ono przewód skrętki z urządzeniem sieciowym, takim jak komputer, punkt dostępowy Wi-Fi, kamera IP, drukarka lub terminal płatniczy.
W instalacji domowej albo firmowej nie chodzi wyłącznie o wygodne podłączenie kabla. Gniazdo tworzy stały punkt zakończenia okablowania, dzięki czemu przewody można poprowadzić w ścianach, suficie podwieszanym lub kanałach kablowych, a urządzenia podłączać krótkimi przewodami krosowymi. To rozwiązanie jest trwalsze i bardziej uporządkowane niż wypuszczenie kabla bezpośrednio z tynku.
Trzeba też odróżnić przewód instalacyjny od patchcordu. Kabel instalacyjny ma sztywne żyły i trafia do zacisków LSA w module, natomiast przewód połączeniowy jest elastyczny i kończy się wtykiem. Nie zaciskałbym sztywnej skrętki instalacyjnej bezpośrednio do urządzenia, jeśli można zakończyć ją gniazdem i użyć odpowiedniego patchcordu.
Do czego służy w domu i firmie
W mieszkaniu pojedynczy port przy biurku może obsługiwać komputer, telewizor albo konsolę. W sklepie lub małym magazynie warto przewidzieć osobne punkty dla kas, terminali, kamer, access pointów i urządzeń zaplecza. Taki podział ułatwia późniejszą rozbudowę i ogranicza liczbę przewodów ciągniętych przez całe pomieszczenie.
Pod względem funkcji gniazdo Ethernet nie jest tym samym co gniazdo elektryczne. Przenosi dane, a w przypadku technologii PoE może także dostarczać energię do kompatybilnej kamery lub punktu dostępowego, lecz nadal pozostaje elementem instalacji teletechnicznej, a nie obwodem 230 V.
Cat 5e, Cat 6 czy Cat 6A czyli jak wybrać kategorię
Oznaczenie kategorii na module powinno odpowiadać planowanej jakości całego toru transmisyjnego. Sam napis Cat 6A na froncie nie zagwarantuje 10 Gb/s, jeśli w ścianie znajduje się słabszy przewód albo zastosowano źle zakończone elementy.
| Kategoria | Typowe zastosowanie | Możliwości transmisji | Praktyczna ocena |
|---|---|---|---|
| Cat 5e | Domowa sieć, podstawowe biuro | 1 Gb/s do 100 m | Wystarczająca przy istniejącej instalacji i umiarkowanych wymaganiach |
| Cat 6 | Nowe mieszkania, biura, sklepy | 1 Gb/s do 100 m, 10 Gb/s zwykle na krótszych odcinkach | Najbardziej uniwersalny wybór |
| Cat 6A | Serwerownie, monitoring, szybkie zaplecze firmowe | 10 Gb/s do 100 m przy poprawnie wykonanym kanale | Większy zapas, ale grubszy i mniej elastyczny kabel |
Do większości nowych instalacji wybrałbym Cat 6. Koszt modułu i kabla pozostaje rozsądny, a zapas parametrów jest wyraźnie większy niż w Cat 5e. Cat 6A ma sens wtedy, gdy rzeczywiście planujesz szybkie serwery, duże kopie danych, rozbudowany monitoring albo chcesz ograniczyć ryzyko modernizacji w przyszłości.
UTP, FTP i SFTP
Wariant UTP nie ma dodatkowego ekranu i zwykle wystarcza w typowym mieszkaniu. FTP lub F/UTP ma ekran w postaci folii, a S/FTP wykorzystuje ekran ogólny oraz ekranowanie poszczególnych par. Ekranowany kabel wymaga kompatybilnego gniazda i prawidłowego połączenia ekranu, inaczej dopłata do wersji STP może nie przynieść oczekiwanej korzyści.
Ekranowanie rozważyłbym w pobliżu silników, zasilaczy dużej mocy, rozdzielnic, agregatów lub innych źródeł zakłóceń. W zwykłym pokoju mieszkalnym lepiej sprawdzi się poprawnie wykonany UTP niż przypadkowo połączony system ekranowany.
T568A i T568B bez pomyłek w kolejności żył

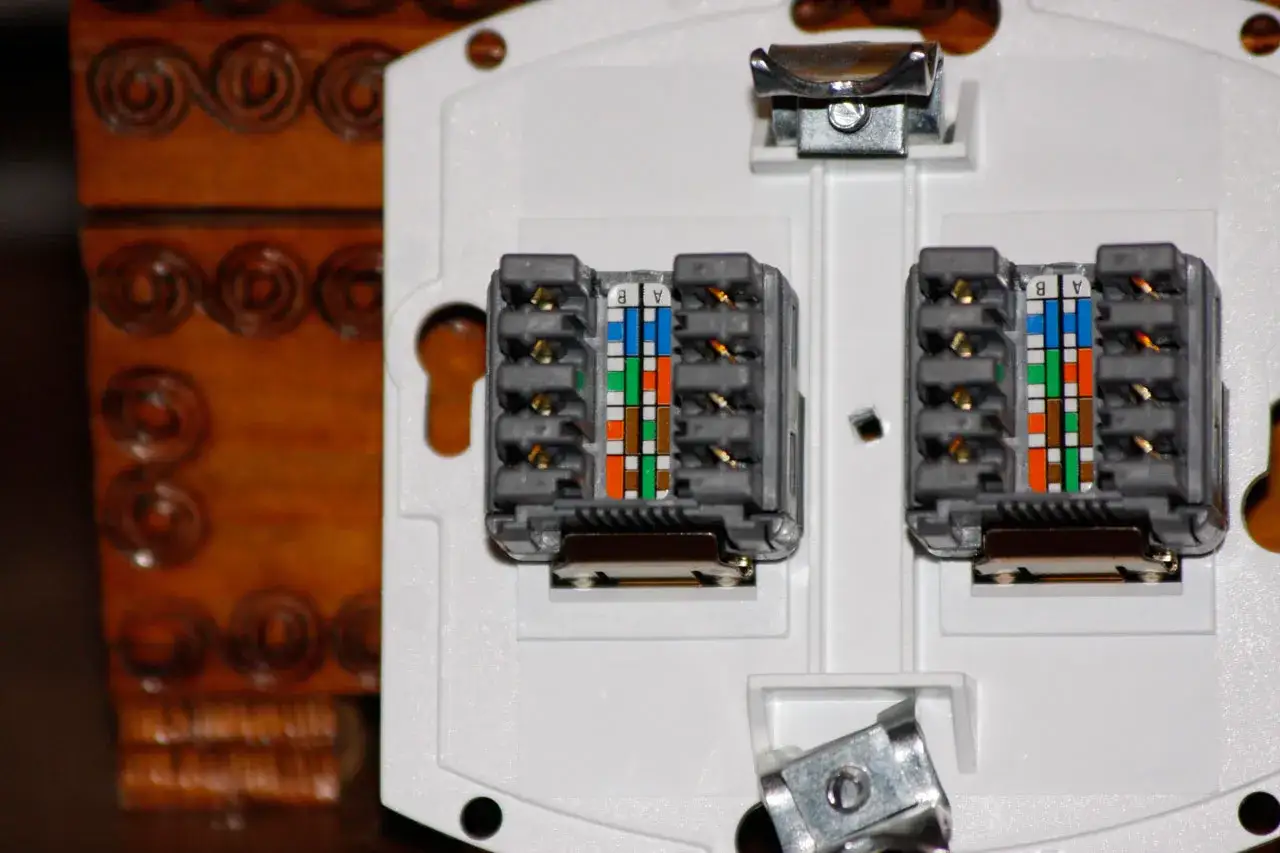

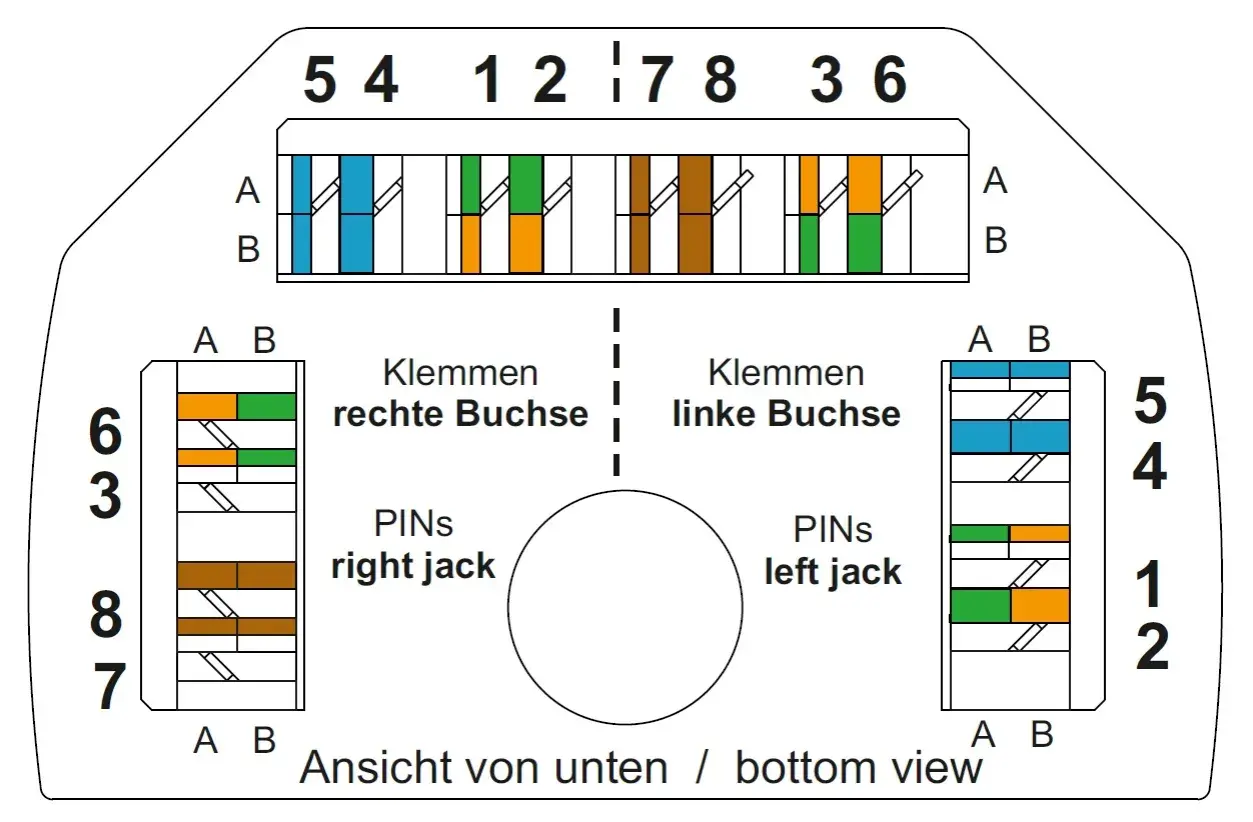

Na module znajdziesz oznaczenia kolorystyczne dla dwóch schematów. T568A i T568B prowadzą do tego samego celu, ale różnią się zamianą par pomarańczowej i zielonej. W Polsce w gotowych modułach często spotyka się oznaczenie B, jednak najważniejsza jest konsekwencja na obu końcach instalacji.
| Numer styku | T568A | T568B |
|---|---|---|
| 1 | biało-zielony | biało-pomarańczowy |
| 2 | zielony | pomarańczowy |
| 3 | biało-pomarańczowy | biało-zielony |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | pomarańczowy | zielony |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Jeśli gniazdo i panel krosowy zakończysz według tego samego schematu, otrzymasz standardowe połączenie proste. Połączenie T568A z jednej strony i T568B z drugiej tworzy przewód krosowany. Współczesne urządzenia często potrafią rozpoznać taki układ automatycznie, ale w okablowaniu stałym nie ma powodu tworzyć go przypadkiem.
Najczęstszy błąd nie polega na pomyleniu jednego koloru, lecz na zbyt mocnym rozpleceniu par. Skrętka ogranicza przesłuchy między przewodami, dlatego przy zacisku trzeba zachować skręcenie możliwie blisko modułu i nie usuwać więcej izolacji, niż wymaga konstrukcja gniazda.
Jak zamontować moduł w ścianie
Do zakończenia przewodu potrzebujesz przede wszystkim narzędzia LSA, małego wkrętaka, testera kabli oraz odpowiedniej puszki lub ramki. Sam montaż nie jest skomplikowany, ale wymaga dokładności, bo niedociśnięty styk może działać przez kilka dni, a później powodować losowe rozłączenia.
- Wyłącz urządzenia podłączone do danego odcinka i sprawdź, który przewód trafia do konkretnego punktu.
- Przytnij przewód z niewielkim zapasem, zdejmij zewnętrzny płaszcz i rozdziel pary bez nadmiernego ich rozplatania.
- Wybierz T568A albo T568B zgodnie z oznaczeniem na drugim końcu instalacji.
- Ułóż żyły w szczelinach LSA i wciśnij je narzędziem, nie zwykłym śrubokrętem.
- Jeśli moduł jest ekranowany, połącz ekran zgodnie z instrukcją producenta.
- Umieść wkład w puszce, zamontuj ramkę i wykonaj test wszystkich ośmiu żył.
Przewód powinien mieć łagodne łuki, bez załamań i zgnieceń. Nie przypinałbym go metalowymi zszywkami ani nie prowadził tuż przy przewodach zasilających na długich odcinkach. Instalację logiczną prowadzi się w bezpiecznej odległości od 230 V albo w osobnej przegrodzie, zgodnie z projektem i wymaganiami dla danego obiektu.
Przeczytaj również: Instalacja trójfazowa - jak działa i czy naprawdę jej potrzebujesz?
Dlaczego tester jest ważniejszy niż kontrola wzrokowa
Tester pokaże przerwę, zamianę par, zwarcie lub błędną kolejność żył. Kontrola wzrokowa nie wykryje natomiast problemów z parametrami transmisji, dlatego przy dłuższej instalacji firmowej warto zlecić pomiar certyfikowanym miernikiem okablowania.
W domu podstawowy tester kosztuje zwykle 20-80 zł. To niewielki wydatek w porównaniu z czasem traconym na szukanie przyczyny, dla której komputer negocjuje tylko 100 Mb/s zamiast 1 Gb/s.
Rodzaj montażu i ceny pomagają dopasować rozwiązanie
Najpopularniejszy jest moduł keystone, który można wpiąć do ramki, panelu lub puszki. Alternatywą jest kompletne gniazdo podtynkowe albo natynkowe, często z jednym lub dwoma portami. Wybór zależy głównie od tego, czy instalacja ma pasować do osprzętu elektrycznego w pomieszczeniu.
| Wariant | Kiedy ma sens | Orientacyjna cena detaliczna |
|---|---|---|
| Keystone Cat 6 UTP | Szafa rack, panel, pojedynczy punkt techniczny | około 5-25 zł |
| Gniazdo podtynkowe 1 port Cat 6 | Mieszkanie, biuro, stanowisko pracy | około 20-60 zł |
| Gniazdo podwójne Cat 6A | Biurko, kasa, zaplecze sklepu, punkt multimedialny | około 35-80 zł |
| Markowy osprzęt ekranowany | Instalacje wymagające zgodności z konkretnym systemem | około 60-150 zł lub więcej |
Ceny są orientacyjne i nie obejmują kabla, puszki ani robocizny. W praktyce większą różnicę niż sama ramka robi jakość modułu, zgodność kategorii oraz sposób zakończenia. Nie kupowałbym najtańszego elementu tylko dlatego, że ma napis „10 Gb/s”, jeśli producent nie podaje parametrów całego rozwiązania.
Do sklepu z kilkoma stanowiskami wybrałbym podwójne gniazda Cat 6, aby jeden port przeznaczyć na urządzenie podstawowe, a drugi zostawić na przyszłą rozbudowę. Przy kamerach IP i punktach Wi-Fi sprawdź dodatkowo, czy moduł oraz przewód są przeznaczone do pracy z PoE i czy instalacja ma odpowiednią jakość połączeń.
Co sprawdzić przed zakupem i odbiorem instalacji
Przed zakupem porównaj kategorię gniazda z kategorią przewodu. Sprawdź też liczbę portów, typ puszki, sposób prowadzenia kabla, obecność ekranu oraz zgodność z ramkami używanymi w pomieszczeniu. W systemach modułowych dobrze trzymać się jednej marki lub przynajmniej potwierdzić, że elementy mają zgodny standard mechaniczny.
- Nie mieszaj kategorii bez powodu. Słabszy element może ograniczyć cały kanał.
- Nie przeplataj standardów. Zakończenia stałego okablowania wykonaj konsekwentnie jako A albo B.
- Nie rozplataj par na dużej długości. Pogarsza to odporność na zakłócenia.
- Nie ignoruj promienia gięcia. Szczególnie grube przewody Cat 6A łatwo uszkodzić przy ostrym załamaniu.
- Nie prowadź sieci bezpośrednio z przewodami zasilającymi, jeśli nie przewidziano odpowiedniej separacji.
Po montażu podłącz komputer lub tester i sprawdź prędkość negocjowanego połączenia. Jeśli urządzenie pokazuje 100 Mb/s mimo sprzętu gigabitowego, najpierw skontroluj wszystkie osiem żył, zaciski oraz patchcord. Taki objaw często oznacza problem z jedną parą, a nie awarię routera.
Dobry punkt sieciowy zaczyna się od planu, nie od ramki
Najrozsądniejszy wybór dla nowej instalacji to zwykle moduł Cat 6, przewód tej samej kategorii i jeden konsekwentnie stosowany schemat T568A lub T568B. Cat 6A warto kupić wtedy, gdy uzasadniają go wymagania dotyczące przepustowości, długości odcinków albo przyszłej rozbudowy.
W domu wystarczy prosty tester i staranny montaż. W sklepie, biurze lub magazynie znaczenie mają także opisanie przewodów, dokumentacja punktów oraz pozostawienie kilku wolnych portów. Dobrze zaplanowane gniazdo sieciowe jest małym elementem, który oszczędza dużo pracy przy każdej kolejnej zmianie wyposażenia.
