Podłączenie gniazda Ethernet nie wymaga skomplikowanej elektroniki, ale wymaga dokładności. Najwięcej problemów powoduje pomylona kolejność żył, użycie innego standardu na końcach przewodu albo zbyt mocne rozkręcenie par. Poniżej pokazuję, jak przygotować skrętkę, podłączyć moduł RJ45, zamontować go w puszce i sprawdzić, czy instalacja działa z właściwą prędkością.
Poprawny montaż zależy głównie od kolejności żył i testu połączenia
- Standard T568B jest najczęściej wybieranym układem w domowych instalacjach.
- Do jednego gniazda RJ45 podłącza się 8 żył w 4 parach.
- Na obu końcach przewodu trzeba zachować ten sam schemat A albo B.
- Żyły należy rozkręcać na możliwie krótkim odcinku, najlepiej nie dłuższym niż 1-2 cm.
- Po montażu instalację warto sprawdzić testerem LAN, a nie tylko podłączyć komputer.
Co przygotować przed podłączeniem gniazda RJ45
Gniazdo Ethernet, nazywane potocznie gniazdem RJ45, kończy przewód prowadzony w ścianie. Nie zarabia się go tak samo jak wtyku na kablu krosowym. W większości modułów ściennych żyły wciska się w zaciski IDC, czyli styki przecinające izolację i łączące się z miedzianym przewodnikiem.
Przed rozpoczęciem pracy przygotowuję przede wszystkim gniazdo zgodne z kategorią przewodu. Dla kabla Cat 5e wystarczy moduł Cat 5e, natomiast przy skrętce Cat 6 lub Cat 6A najlepiej zastosować gniazdo tej samej albo wyższej kategorii. Potrzebne będą także:
- ściągacz izolacji lub niewielki nóż,
- obcinaczki do przewodów,
- narzędzie uderzeniowe LSA, jeśli wymaga go konkretny moduł,
- śrubokręt do montażu w puszce,
- tester przewodów sieciowych,
- ramka i puszka dopasowane do wybranego osprzętu.
Przed pracą odłączam urządzenia sieciowe i sprawdzam, czy w puszce nie biegną przewody zasilające. Przewód Ethernet jest niskonapięciowy, ale nie wolno łączyć go z instalacją 230 V ani prowadzić przypadkowo w tej samej puszce bez odpowiedniego rozwiązania instalacyjnego.
Jak wybrać schemat T568A lub T568B

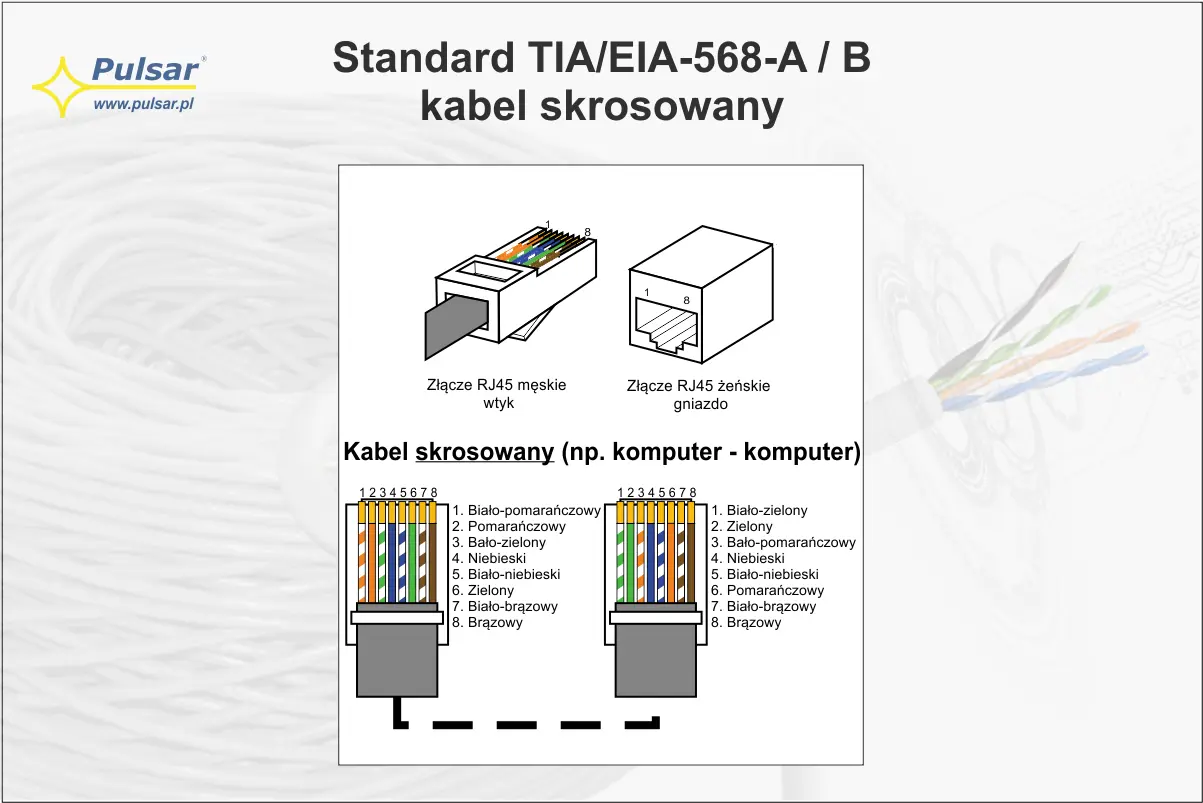

Na module gniazda znajdziesz zwykle dwa oznaczenia kolorystyczne: T568A i T568B. Oba są poprawne. Różnią się zamianą miejsc pary zielonej i pomarańczowej, dlatego najważniejsze jest zachowanie jednego układu w całym torze przewodowym.
W polskich instalacjach domowych najczęściej spotyka się T568B. Ja również wybrałbym ten wariant, jeśli tworzę nową instalację i nie muszę dopasowywać się do istniejącego panelu krosowego. Jeśli druga część okablowania jest już wykonana według T568A, lepiej pozostać przy A niż zmieniać wszystko dla samej nazwy standardu.
| Numer styku | T568B | T568A |
|---|---|---|
| 1 | biało-pomarańczowy | biało-zielony |
| 2 | pomarańczowy | zielony |
| 3 | biało-zielony | biało-pomarańczowy |
| 4 | niebieski | niebieski |
| 5 | biało-niebieski | biało-niebieski |
| 6 | zielony | pomarańczowy |
| 7 | biało-brązowy | biało-brązowy |
| 8 | brązowy | brązowy |
Nie sugeruj się wyłącznie położeniem gniazda na ścianie. Moduł może być obrócony, a producent może nadrukować schemat w nietypowym miejscu. Zawsze odczytaj oznaczenia bezpośrednio na gnieździe i sprawdź, czy numeracja odpowiada tabeli.
Podłączenie skrętki do gniazda krok po kroku
1. Przygotuj przewód
Najpierw zostawiam w puszce zapas przewodu, zwykle około 15-25 cm. Dzięki temu można wygodnie wykonać zakończenie i w razie pomyłki odciąć uszkodzony fragment. Zdejmuję tylko tyle płaszcza zewnętrznego, ile wymaga moduł, najczęściej około 5-8 cm.
Pod płaszczem znajdują się cztery skręcone pary. Nie rozdzielaj ich na dużej długości. Skręcenie ogranicza zakłócenia, dlatego rozplatanie żył na kilkanaście centymetrów może pogorszyć parametry połączenia, szczególnie przy Cat 6 i szybszych sieciach.
2. Wybierz jeden wariant kolorystyczny
Jeśli stosujesz T568B, ułóż żyły w kolejności od styku 1 do 8: biało-pomarańczowa, pomarańczowa, biało-zielona, niebieska, biało-niebieska, zielona, biało-brązowa, brązowa. W praktyce nie musisz prostować całego przewodu na długim odcinku. Wystarczy rozsunąć żyły tuż przy module.
3. Wciśnij żyły w zaciski
Każdą żyłę umieść w szczelinie oznaczonej właściwym kolorem. Jeśli gniazdo ma pokrywę dociskową, zamknij ją zgodnie z instrukcją producenta. W modelach wymagających narzędzia LSA użyj go zdecydowanym ruchem, trzymając przewód w osi zacisku.
Nie zostawiaj długich, luźnych końcówek i nie wciskaj dwóch żył do jednego styku. Płaszcz zewnętrzny powinien wejść możliwie blisko zacisków, ponieważ poprawia to stabilność mechaniczną i ogranicza odwijanie par.
Przeczytaj również: Jak podłączyć czujnik zmierzchowy? Schemat i test działania
4. Zamontuj moduł w puszce
Po zakończeniu zaciskania delikatnie ułóż przewód w puszce. Nie zaginaj go pod ostrym kątem i nie upychaj na siłę za modułem. Gniazdo przykręć albo zatrzaśnij w uchwycie, a dopiero później załóż ramkę i osłonę.
Przy przewodzie ekranowanym, na przykład FTP lub S/FTP, wybierz gniazdo z odpowiednim ekranem. Sam metalowy ekran nie poprawi działania instalacji, jeśli pozostałe elementy toru nie są do niego dopasowane. Nie mieszaj przypadkowo gniazd ekranowanych i nieekranowanych, zwłaszcza w dłuższych odcinkach prowadzonych blisko źródeł zakłóceń.
Jak podłączyć drugi koniec i uruchomić sieć
Gniazdo ścienne jest tylko zakończeniem przewodu. Drugi koniec powinien trafić do drugiego gniazda, panelu krosowego albo modułu w szafce teletechnicznej. Z panelu lub gniazda dopiero prowadzi się krótki przewód krosowy do portu LAN routera albo switcha.
W typowym domu układ wygląda tak: router łączy się krótkim przewodem z jednym końcem instalacji, przewód biegnie w ścianie, a w drugim pomieszczeniu komputer, telewizor lub punkt dostępowy Wi-Fi podłącza się do gniazda kolejnym przewodem Ethernet.
Do jednego pełnego połączenia Ethernet potrzebne są wszystkie 4 pary, czyli 8 żył. Nie warto dzielić jednego przewodu na dwa gniazda, jeśli zależy Ci na gigabitowej sieci. Takie stare rozwiązania mogą obsłużyć wybrane połączenia 100 Mb/s, ale ograniczają możliwości nowoczesnych urządzeń i utrudniają późniejszą rozbudowę.
Jeżeli przewód ma kategorię Cat 5e, standardowo wystarcza do sieci 1 Gb/s. Cat 6 daje większy zapas parametrów, a Cat 6A jest rozsądniejszym wyborem przy nowych instalacjach, gdy planujesz 10 Gb/s na dłuższym odcinku. Rzeczywista prędkość zależy jednak także od routera, switcha, kart sieciowych oraz jakości całego toru.
Test gniazda i diagnozowanie problemów
Najprostszy tester LAN składa się z jednostki głównej i modułu zdalnego. Podłączasz je na dwóch końcach przewodu, włączasz urządzenie i obserwujesz kolejność diod. Prawidłowy wynik powinien pokazać styki 1-8 w odpowiedniej kolejności, bez przerw i zamienionych par.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Brak połączenia | Przerwana żyła lub niedociśnięty zacisk | Tester LAN i ponowne osadzenie przewodu |
| Połączenie tylko 100 Mb/s | Brak jednej pary, zły układ lub słabe styki | Styki 1, 2, 3 i 6 oraz komplet wszystkich ośmiu żył |
| Połączenie pojawia się i znika | Luźny przewód, uszkodzona wtyczka lub zbyt mocne zgięcie | Mocowanie kabla i stan obu zakończeń |
| Tester pokazuje zamianę żył | Pomylona kolejność kolorów | Porównanie z oznaczeniem T568A lub T568B na module |
Nie zaczynałbym diagnozy od wymiany routera. W mojej ocenie najczęściej winne jest samo zakończenie przewodu, szczególnie gdy instalacja była wciskana do puszki bez zapasu. Dopiero gdy tester pokazuje poprawny układ, a urządzenia nadal negocjują zbyt niską prędkość, sprawdź przewody krosowe, porty i ustawienia karty sieciowej.
Błędy, które najczęściej psują instalację
- Zmieszanie T568A i T568B na dwóch końcach przewodu. W starszych urządzeniach może powstać połączenie krosowe, a w innych pojawią się problemy z negocjacją prędkości.
- Rozkręcenie par na zbyt długim odcinku. To pogarsza odporność przewodu na zakłócenia.
- Zaciśnięcie tylko czterech żył. Dla sieci 1 Gb/s potrzebne są wszystkie cztery pary.
- Użycie kabla drutowego jak przewodu patchowego. Skrętka instalacyjna z żyłą jednodrutową powinna trafić do zacisków IDC, a nie do przypadkowego wtyku.
- Załamanie lub zgniecenie kabla pod gniazdem. Uszkodzenie nie zawsze będzie widoczne, ale może powodować niestabilność połączenia.
- Brak testu po montażu. Działający internet nie zawsze oznacza poprawną instalację. Urządzenie może połączyć się z prędkością 100 Mb/s mimo błędów w torze.
Trzeba też zachować odstęp od przewodów zasilających i urządzeń generujących zakłócenia. Krótkie skrzyżowanie pod kątem prostym zwykle nie jest problemem, ale długie prowadzenie przewodu Ethernet równolegle do kabla elektrycznego może pogorszyć jakość połączenia.
Jak zrobić instalację, której nie trzeba będzie poprawiać
Najbezpieczniej prowadzić przewody w układzie gwiazdy, czyli osobny kabel od każdego gniazda do centralnego punktu. Zostawienie zapasu przewodu w puszce i szafce teletechnicznej ułatwia późniejszą wymianę modułu. Przy nowych pracach wybrałbym Cat 6 lub Cat 6A, nawet jeśli dziś wystarcza Ci 1 Gb/s.
Nie oszczędzaj na samym gnieździe. Tani moduł z nieczytelnym oznaczeniem i słabymi zaciskami potrafi zmarnować dobrą skrętkę. Po montażu opisz oba końce przewodu, wykonaj test wszystkich żył i zapisz, które gniazdo prowadzi do konkretnego portu w routerze lub panelu.
Jeśli przewód został zatynkowany bez zapasu, biegnie w pobliżu instalacji elektrycznej albo tester pokazuje kilka błędów naraz, rozsądniej będzie zlecić poprawkę instalatorowi. Najtrudniejsza część nie polega na wciśnięciu żył w gniazdo, lecz na zachowaniu jakości całej trasy. Dobrze zakończony moduł nie naprawi przewodu zgniecionego w ścianie.
Co sprawdzić przed zamknięciem puszki
Przed założeniem osłony upewnij się, że oba końce mają ten sam standard, wszystkie osiem żył jest osadzonych, a płaszcz przewodu znajduje się blisko zacisków. Wykonaj test ciągłości, podłącz urządzenie do portu LAN i sprawdź, czy karta sieciowa negocjuje oczekiwaną prędkość.
Jeżeli instalacja ma służyć także telewizorowi, konsoli albo punktowi dostępowemu, zostaw wolne porty w switchu i nie ukrywaj panelu w miejscu pozbawionym wentylacji. Taka drobna rezerwa organizacyjna często oszczędza później prowadzenia kolejnych kabli przez mieszkanie.
Właściwy schemat kolorów, minimalne rozkręcenie par, solidne mocowanie i test testerem LAN wystarczą, aby poprawnie podłączyć większość domowych gniazd Ethernet. Gdy te cztery elementy są dopilnowane, sama instalacja jest przewidywalna i bez problemu może działać przez wiele lat.
