Oznaczenia przewodów elektrycznych mają sens dopiero wtedy, gdy łączy się kolor izolacji z funkcją żyły i typem instalacji. W praktyce to właśnie ten detal decyduje, czy obwód da się odczytać szybko, czy trzeba szukać odpowiedzi w rozdzielnicy, schemacie i pomiarach. Poniżej rozkładam temat na kolory, litery, wyjątki w starszych instalacjach i najczęstsze pułapki, które w 2026 roku nadal potrafią zaskoczyć nawet przy pozornie prostych pracach.
Najkrócej mówiąc, kolor wskazuje funkcję, ale nie zwalnia z pomiaru
- Brązowy, czarny i szary najczęściej oznaczają żyły fazowe L.
- Jasnoniebieski jest zarezerwowany dla przewodu neutralnego N.
- Żółto-zielony oznacza przewód ochronny PE.
- PEN łączy funkcję ochronną i neutralną, więc wymaga szczególnej ostrożności.
- W starszych instalacjach kolory bywają mylące, dlatego sam barwny płaszcz nie wystarcza.
- Litery L1, L2, L3, N, PE i PEN porządkują odczyt instalacji szybciej niż sama intuicja.
Jak czytać kolory przewodów bez zgadywania
Współczesna kolorystyka żył w Polsce opiera się na normie PN-HD 308 S2:2007. To ona porządkuje, który kolor ma jaką funkcję, dzięki czemu instalacja jest czytelna nie tylko dla osoby, która ją wykonała, ale też dla kogoś, kto wraca do niej po latach. Najprostsza zasada brzmi: kolor ma pomagać w identyfikacji, a nie zastępować sprawdzenie układu.
| Kolor żyły | Oznaczenie | Funkcja | Na co uważać |
|---|---|---|---|
| Brązowy, czarny, szary | L, L1, L2, L3 | Przewody fazowe | W instalacji trójfazowej te trzy kolory rozdzielają trzy fazy, ale nie wolno zakładać ich kolejności bez sprawdzenia. |
| Jasnoniebieski | N | Przewód neutralny | To kolor zarezerwowany dla neutralnego, więc w typowej instalacji nie powinien pełnić innej roli. |
| Żółto-zielony | PE | Przewód ochronny | Nie traktuje się go jako przewodu roboczego. Jego zadaniem jest ochrona, nie zasilanie odbiornika. |
| Żółto-zielony z niebieskimi końcówkami | PEN | Przewód ochronno-neutralny | To układ spotykany w starszych rozwiązaniach i w miejscach, gdzie funkcje ochronna i neutralna są połączone. |
W praktyce najczęściej spotkasz układ jednofazowy z trzema żyłami albo trójfazowy z pięcioma. W obwodach prądu stałego logika kolorów może być inna, dlatego przy nietypowych instalacjach zawsze sprawdzam dokumentację, a nie tylko samą izolację. To drobny nawyk, ale właśnie on odróżnia wygodny skrót od ryzykownego zgadywania.
Litery na schematach i w rozdzielnicy
Same kolory nie wystarczą, jeśli chcesz zrozumieć, co naprawdę dzieje się w obwodzie. Litery pomagają odczytać funkcję żyły szybciej niż opis słowny i właśnie dlatego są tak ważne na schematach, zaciskach, listwach i w dokumentacji technicznej.
L
L oznacza przewód fazowy, czyli ten, na którym występuje napięcie względem neutralnego lub ochronnego. W instalacji jednofazowej używa się po prostu L, a w trójfazowej pojawiają się L1, L2 i L3, żeby rozróżnić poszczególne fazy.
N
N to przewód neutralny. W prostych układach zamyka obwód i umożliwia poprawną pracę odbiornika, ale nie wolno zakładać, że jest całkowicie „bezpieczny”. W realnej instalacji napięcie lub uszkodzenie połączeń potrafią zmienić jego zachowanie.
PE
PE oznacza przewód ochronny. Jego zadaniem jest odprowadzenie prądu uszkodzeniowego i wyrównanie potencjałów, czyli sprowadzenie metalowych elementów urządzeń do bezpieczniejszego poziomu. To nie jest przewód do zasilania odbiornika, tylko do ochrony człowieka i instalacji.
Przeczytaj również: Oznaczenia elektryczne N - Co oznacza litera N i jak uniknąć błędów?
PEN
PEN łączy funkcję ochronną i neutralną. Spotyka się go w starszych układach TN-C oraz w miejscach, gdzie przewód został jeszcze przed rozdziałem poprowadzony wspólnie. W nowocześniejszych instalacjach funkcje te rozdziela się na osobne PE i N, bo to czytelniejsze i bezpieczniejsze w eksploatacji.
Jeśli zapamiętasz tylko jedną rzecz z tej części, niech będzie ona prosta: litera mówi, jak przewód powinien działać, a kolor podpowiada, czy patrzysz na właściwą żyłę. Ten duet dopiero razem daje pełny obraz, dlatego dalej pokazuję, gdzie najłatwiej się pomylić.
Dlaczego starsza instalacja potrafi wprowadzić w błąd
W starszych budynkach najwięcej problemów nie robi sam schemat, tylko historia przeróbek. Jedna wymiana osprzętu, jedna dołożona linia, jedno „szybkie poprawienie” po poprzednim wykonawcy i kolor przestaje być pewnym drogowskazem. W praktyce właśnie tam widzę najwięcej nieporozumień.
- Kolory mogły być stosowane według dawnych zasad. To, co dziś wygląda logicznie, kilkanaście lub kilkadziesiąt lat temu mogło być rozwiązane inaczej.
- Ktoś mógł użyć żyły niezgodnie z jej przeznaczeniem. Zdarza się to szczególnie po naprawach, gdy ważniejsza była dostępność przewodu niż jego funkcja.
- Instalacja mogła zostać częściowo zmodernizowana. W jednym fragmencie obwód działa już jak TN-S, a dalej wciąż pracuje na wspólnym PEN.
- Kolor bywa tylko orientacyjny. Bez pomiaru nie mam pewności, czy przewód naprawdę pełni rolę, którą sugeruje izolacja.
Dlatego sam próbnik napięcia traktuję wyłącznie jako wstępny sygnał, a nie ostateczny werdykt. Przy realnej identyfikacji dużo pewniejszy jest multimetr, czyli uniwersalny miernik, oraz porównanie z dokumentacją albo oznaczeniami w rozdzielnicy. W starych obiektach to właśnie pomiary, a nie intuicja, oddzielają rozsądną diagnostykę od ryzyka.

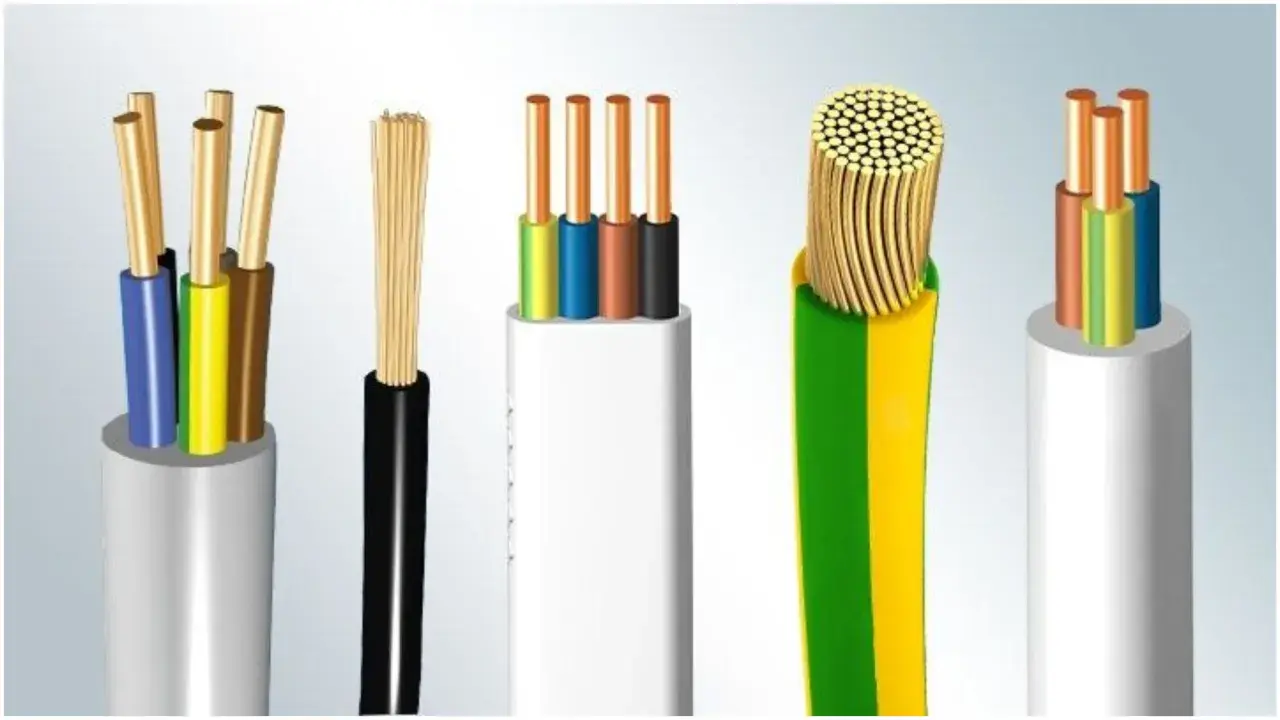

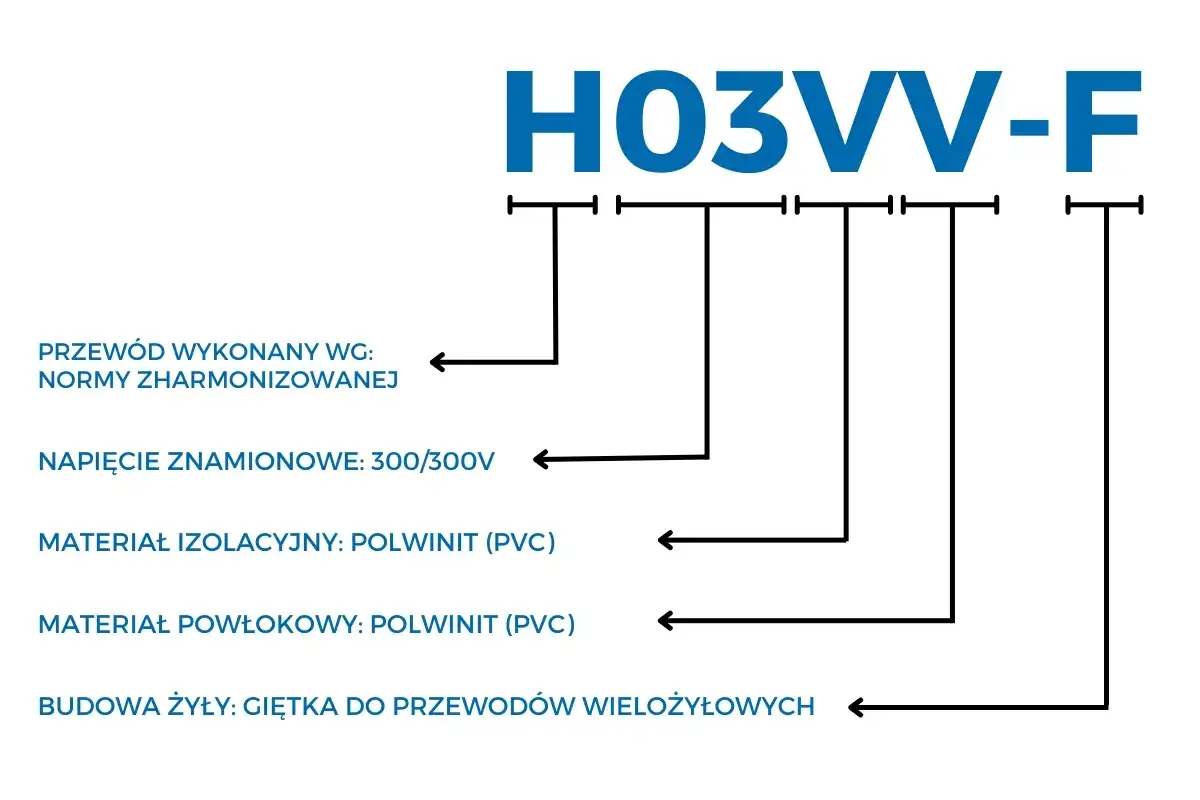

Jak czytać przewody wielożyłowe i trójfazowe
Najczytelniej widać to na kablach wielożyłowych. Sam zapis typu 5x2,5 mówi tylko, że kabel ma pięć żył o przekroju 2,5 mm², ale nie opisuje jeszcze ich funkcji. Funkcję poznajesz dopiero po kolorach i oznaczeniach literowych.
| Przykład kabla | Typowy układ żył | Gdzie spotykam taki układ |
|---|---|---|
| 3-żyłowy kabel jednofazowy | L, N, PE | Obwody 230 V, oświetlenie, gniazda z ochroną |
| 4-żyłowy kabel trójfazowy bez N | L1, L2, L3, PE | Urządzenia zasilane z trzech faz, które nie potrzebują neutralnego |
| 5-żyłowy kabel trójfazowy z N | L1, L2, L3, N, PE | Nowoczesne obwody trójfazowe, rozdzielnice, część maszyn i instalacji pomocniczych |
| Kabel elastyczny lub sznurowy | Barwy zgodne z funkcją, ale często z nadrukiem producenta | Podłączenia ruchome, urządzenia przenośne, przewody zasilające |
Tu pojawia się ważny szczegół: układ kolorów wewnątrz kabla nie jest ozdobą, tylko instrukcją montażu. Jeśli żyła ma być ochronna, pozostaje żółto-zielona. Jeśli ma być neutralna, pozostaje niebieska. Jeśli ktoś miesza te role bez wyraźnego oznaczenia, robi sobie i kolejnemu wykonawcy problem na lata.
W trójfazie najczęściej spotykam kolejność barw: brązowy, czarny, szary dla L1, L2 i L3, a do tego niebieski dla N oraz żółto-zielony dla PE. To prosty układ, ale tylko wtedy, gdy ktoś trzymał się normy od początku do końca. Jeśli nie, sam kolor już nie daje pełnej odpowiedzi.
Najczęstsze błędy, które widzę najczęściej
Przy identyfikacji żył nie psuje się zwykle teoria, tylko przyzwyczajenia. Poniższe błędy wracają zaskakująco często, zwłaszcza w mieszkaniach po modernizacji i w lokalach, gdzie przez lata pracowało kilku różnych wykonawców.
- Uznawanie, że niebieski zawsze oznacza neutralny. W nowym układzie to zwykle prawda, ale w starej lub przerabianej instalacji trzeba to potwierdzić pomiarem i dokumentacją.
- Traktowanie żółto-zielonego jak zwykłego przewodu roboczego. To jeden z najgorszych nawyków, bo przewód ochronny ma działać w sytuacji awaryjnej, a nie zasilać odbiornik.
- Ignorowanie przewodu PEN. W starszych instalacjach wspólna funkcja ochronno-neutralna wymaga szczególnej ostrożności, zwłaszcza przy rozdziale na PE i N.
- Opieranie się wyłącznie na kolorze. Sam barwny płaszcz nie mówi, czy obwód został później zmieniony, przedłużony albo naprawiony niezgodnie z pierwotnym układem.
- Mieszanie barw w jednej puszce bez oznaczenia końcówek. Jeśli żyła pełni nietypową funkcję, musi być jednoznacznie opisana, inaczej ktoś inny odczyta ją błędnie.
Ja zawsze zakładam, że instalacja mogła zostać poprawiona „na szybko” i właśnie dlatego nie ufam pierwszemu wrażeniu. To nie jest nadmierna ostrożność, tylko praktyka, która realnie zmniejsza liczbę pomyłek. Z tego samego powodu przed jakąkolwiek ingerencją sprawdzam kilka rzeczy naraz, a nie jedną.
Co sprawdzam, zanim uznam przewód za poprawnie oznaczony
W instalacji elektrycznej liczy się nie tylko to, co widać, ale też to, co da się potwierdzić. Dlatego przed pracą przechodzę przez prostą listę kontrolną, która pomaga oddzielić pewność od domysłu.
- Barwę żyły i jej zgodność z funkcją w danym układzie.
- Oznaczenie na końcach, jeśli przewód został użyty w nietypowy sposób.
- Dokumentację lub opis w rozdzielnicy, bo to one mówią więcej niż pojedynczy odcinek kabla.
- Obecność osobnych żył PE i N albo poprawne prowadzenie PEN tam, gdzie jeszcze jest stosowany.
- Pomiar, zwłaszcza wtedy, gdy instalacja była modernizowana, rozbudowana albo naprawiana bez pełnego nadzoru.
Takie podejście zajmuje chwilę dłużej niż patrzenie wyłącznie na izolację, ale w elektryce właśnie ta dodatkowa chwila oszczędza najwięcej kłopotów. Kolory i litery porządkują obraz, jednak bezpieczeństwo zaczyna się dopiero tam, gdzie dołączają pomiar, dokumentacja i zdrowy sceptycyzm wobec „na pewno tak było od początku”.
