Odczytanie symboli na multimetrze często decyduje o tym, czy pomiar będzie szybki i bezpieczny, czy zamieni się w zgadywanie. W tym tekście rozbieram na części najważniejsze znaki spotykane na miernikach, pokazuję, co znaczą gniazda sond i kategorie bezpieczeństwa, a także tłumaczę, jak używać ich w praktyce przy instalacjach elektrycznych.
Najważniejsze rzeczy, które warto sprawdzić przed pierwszym pomiarem
- Symbole na pokrętle mówią, co miernik potrafi zmierzyć: napięcie, prąd, opór, ciągłość, częstotliwość czy temperaturę.
- Gniazda sond są równie ważne jak funkcje na tarczy, bo zły port potrafi uszkodzić miernik albo zrobić pomiar bez sensu.
- Kategoria CAT określa, gdzie wolno używać urządzenia, zwłaszcza przy gniazdach, rozdzielnicach i instalacjach stałych.
- Pomiar napięcia robi się równolegle, a prądu szeregowo. To podstawowa zasada, którą warto zapamiętać od razu.
- NCV, HOLD, REL, OL i podobne skróty pomagają w pracy, ale nie zastępują poprawnego doboru zakresu i gniazda.
- Test ciągłości i rezystancji wykonuje się tylko na obwodzie bez zasilania, inaczej wynik może być mylący lub niebezpieczny.
Jak czytać oznaczenia na mierniku bez zgadywania
Ja zaczynam zawsze od tego samego: najpierw patrzę na pokrętło wyboru funkcji, potem na gniazda sond, a dopiero na końcu na ekran. Taka kolejność oszczędza większość pomyłek, bo na mierniku najważniejsze informacje są zwykle rozłożone w trzech miejscach, a nie w jednym. Jeśli od razu rozpoznasz, czy chodzi o napięcie, prąd czy opór, znacznie trudniej będzie popełnić kosztowny błąd.
- Pokrętło pokazuje, co mierzysz. W praktyce to najważniejsze miejsce na całym urządzeniu.
- Gniazda sond mówią, gdzie wpiąć przewody. Czasem to ważniejsze niż sam symbol funkcji.
- Wyświetlacz podpowiada zakres, przekroczenie limitu albo aktywny tryb, na przykład HOLD lub AUTO.
- Obudowa i nadruki przy krawędziach zdradzają kategorię CAT, napięcie znamionowe i oznaczenia bezpieczeństwa.
W instalacjach elektrycznych szczególnie istotne jest rozróżnienie między napięciem a prądem. Napięcie sprawdzasz równolegle do badanego punktu, a prąd tylko wtedy, gdy włączasz miernik w obwód szeregowo. To brzmi prosto, ale właśnie na tym etapie wiele osób robi pierwszy poważny błąd.
Jeśli nie masz pewności, który symbol opisuje daną funkcję, nie zgaduj. Właśnie po to producenci stosują rozpoznawalne znaki, skróty i ikony, żeby odczyt był jednoznaczny nawet przy pośpiechu.

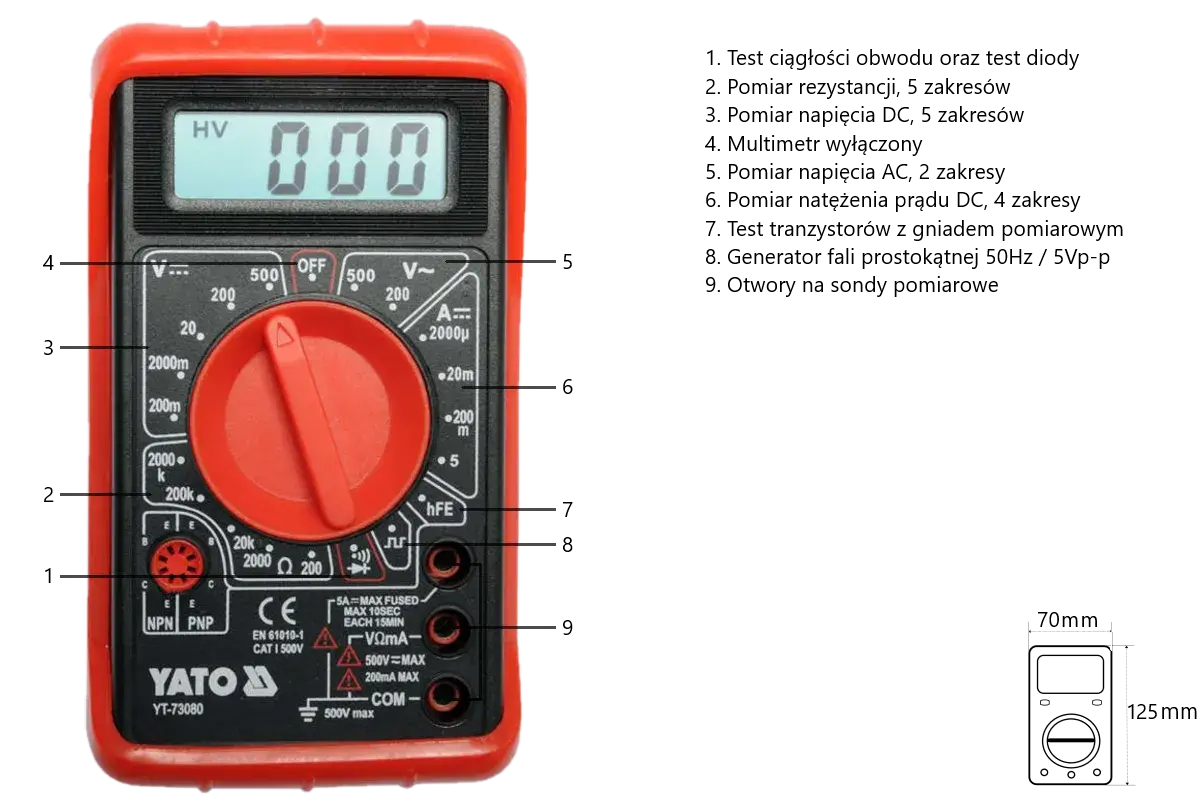

Najczęstsze symbole pomiarowe na pokrętle i ekranie
W zdecydowanej większości mierników spotkasz bardzo podobny zestaw oznaczeń. Różnić się może wygląd ikony, ale sens pozostaje ten sam. Poniżej zestawiam te, które widuję najczęściej i które rzeczywiście przydają się przy domowych oraz warsztatowych pomiarach.
| Symbol | Znaczenie | Gdzie używasz | Na co uważać |
|---|---|---|---|
| V= / V DC | Napięcie stałe | Baterie, zasilacze, elektronika niskonapięciowa | Polaryzacja ma znaczenie, więc czerwony przewód zwykle trafia do plusa |
| V~ / V AC | Napięcie przemienne | Gniazdka 230 V, obwody sieciowe | Nie myl z napięciem stałym |
| A= / A DC | Prąd stały | Układy z zasilaniem bateryjnym, instalacje DC | Wymaga włączenia miernika szeregowo |
| A~ / A AC | Prąd przemienny | Obwody zasilane z sieci AC | Nie wkładaj przewodu do gniazda napięciowego |
| Ω | Rezystancja | Sprawdzanie przewodów, rezystorów, połączeń | Obwód musi być odłączony od zasilania |
| Ikona ciągłości | Test połączenia z sygnałem dźwiękowym | Szybkie sprawdzanie bezpieczników, przewodów, styków | Beep nie oznacza, że obwód jest bezpieczny do pracy pod napięciem |
| Symbol diody | Test diod | Sprawdzenie diod prostowniczych, LED-ów, elementów półprzewodnikowych | Często wspólny tryb z ciągłością, przełączany przyciskiem SELECT |
| F / µF / nF | Pojemność | Kondensatory, układy filtrujące | Najlepiej mierzyć po rozładowaniu elementu |
| Hz / % | Częstotliwość i wypełnienie | Sygnały sterujące, napędy, automatyka | Przydatne bardziej w elektronice i automatyce niż przy zwykłym gniazdku |
| °C | Temperatura | Czujniki, elementy grzejne, diagnostyka instalacji | Wymaga odpowiedniej sondy lub adaptera |
| OL | Przekroczenie zakresu lub brak ciągłości | Gdy wartość jest poza zakresem pomiarowym | Zwykle trzeba zmienić zakres albo sprawdzić, czy obwód jest otwarty |
W praktyce najwięcej zamieszania robią dwa zestawy: napięcie AC kontra DC oraz ciągłość kontra test diody. Jeśli dany miernik ma tylko jedną pozycję na pokrętle dla tych funkcji, producent zwykle dodaje przycisk wyboru trybu. To drobiazg, ale bardzo częsty.
Warto też pamiętać o skrótach na ekranie, które nie opisują samego pomiaru, tylko sposób pracy urządzenia. AUTO oznacza zwykle automatyczny dobór zakresu, HOLD zatrzymuje wskazanie, REL pokazuje pomiar względny, a MIN/MAX zapisuje skrajne wartości. Przy szybkiej diagnostyce w instalacji to naprawdę przydatne, bo nie trzeba notować każdego odczytu ręcznie.
Do tego dochodzi NCV, czyli bezkontaktowe wykrywanie napięcia. Traktuję je jako szybką kontrolę orientacyjną, a nie potwierdzenie braku zagrożenia. To wsparcie, nie dowód bezpieczeństwa.
Gdy znasz już symbole funkcji, łatwiej przejść do tego, gdzie właściwie wpiąć sondy, bo właśnie tam kryje się druga połowa poprawnego pomiaru.
Gniazda i przewody mówią więcej niż sam wyświetlacz

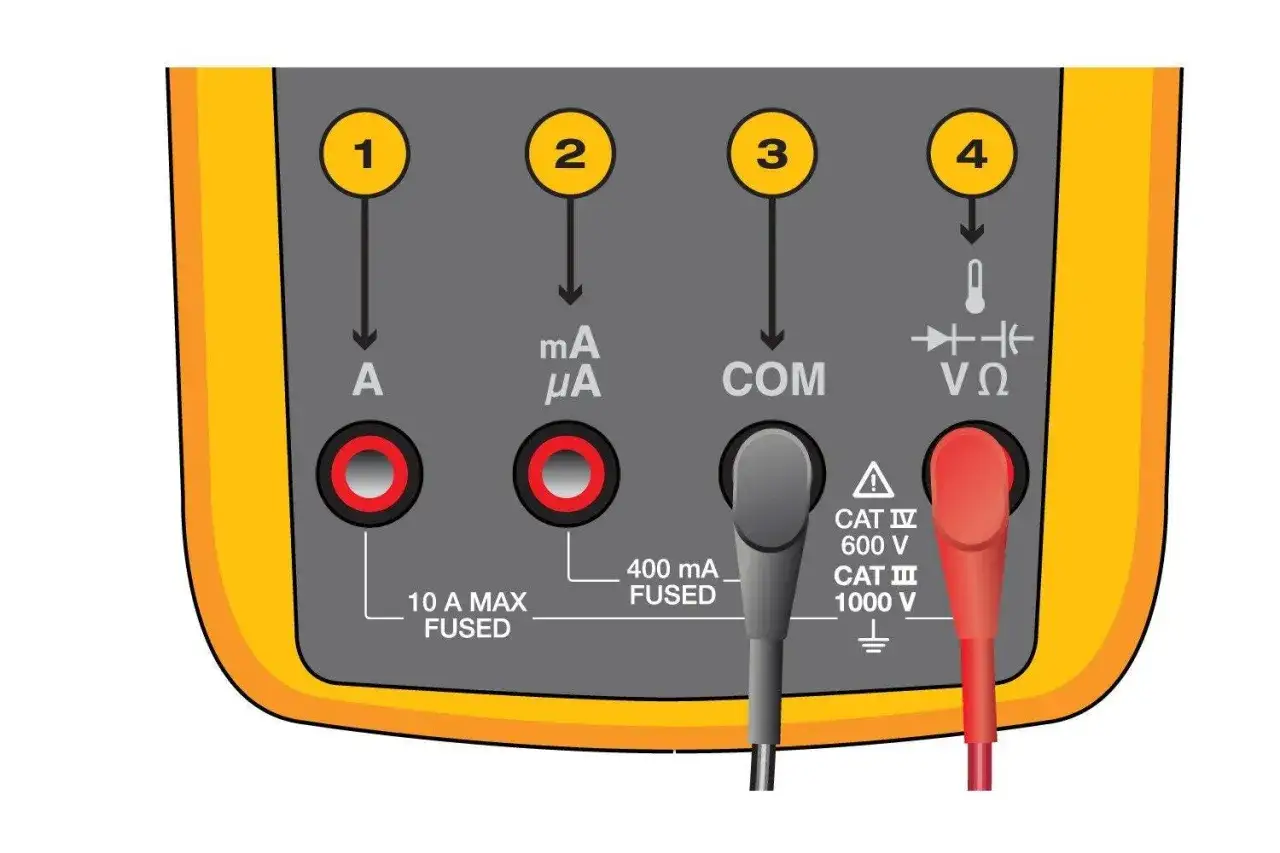

Na wielu miernikach obok ikon na pokrętle znajdziesz jeszcze opis gniazd wejściowych. To jedno z miejsc, które początkujący pomijają, a szkoda, bo gniazda decydują o tym, czy wynik będzie poprawny i czy sam miernik przeżyje test. Ja zawsze sprawdzam je przed pomiarem, nawet wtedy, gdy urządzenie znam na pamięć.
| Oznaczenie | Znaczenie | Praktyczne użycie | Typowa uwaga |
|---|---|---|---|
| COM | Wspólny punkt odniesienia | Tu zwykle wpinasz czarną sondę | To niemal zawsze właściwe gniazdo dla przewodu czarnego |
| VΩ, V/Ω lub podobne | Wejście dla napięcia, oporu i częstotliwości | Tu trafia czerwona sonda przy pomiarze napięcia i rezystancji | To najczęściej używane gniazdo |
| mA / µA | Wejście do małych prądów | Pomiary niewielkiego natężenia | Zazwyczaj jest zabezpieczone bezpiecznikiem |
| 10A / 20A | Wejście do większych prądów | Prądy o większym natężeniu, zwykle krótkotrwale | Nie używa się go do zwykłego pomiaru napięcia |
| TEMP | Wejście sondy temperaturowej | Pomiar temperatury | Wymaga dodatkowej końcówki |
Najbardziej praktyczna zasada brzmi: po każdym pomiarze prądu wróć czerwoną sondą do gniazda VΩ. To mały ruch, a zmniejsza ryzyko kolejnego błędu. Właśnie na tym etapie wiele uszkodzeń miernika zaczyna się od zwykłego roztargnienia.
Jeśli widzisz oznaczenie bezpiecznika przy wejściu mA, nie traktuj go jak dekoracji. Oznacza, że dany tor wejściowy ma własne zabezpieczenie, ale nie znosi to konieczności poprawnego doboru zakresu. Bezpiecznik chroni urządzenie, nie zastępuje myślenia.
Gdy gniazda i zakresy są już jasne, zostają jeszcze symbole bezpieczeństwa. Przy instalacjach elektrycznych to ważniejsze niż wszystkie funkcje dodatkowe razem wzięte.
Oznaczenia bezpieczeństwa, których nie wolno ignorować
Przy pracy w instalacjach elektrycznych patrzę na oznaczenia bezpieczeństwa równie uważnie jak na sam zakres pomiarowy. Miernik może mieć mnóstwo funkcji, ale jeśli nie ma odpowiedniej kategorii pomiarowej, nie powinien trafić do rozdzielnicy ani do obwodów stałych. To nie jest detal marketingowy, tylko realna granica użycia.
- CAT II dotyczy zwykle obwodów przy odbiornikach, na przykład urządzeniach wpiętych do gniazdka.
- CAT III odnosi się do instalacji stałych i rozdzielczych części budynku, więc jest szczególnie ważna przy pracy w mieszkaniach i domach.
- CAT IV oznacza miejsce bliżej źródła zasilania, na przykład wejście instalacji lub przyłącze.
- Symbol podwójnego kwadratu informuje o podwójnej izolacji urządzenia.
- Symbol uziemienia wskazuje punkt odniesienia lub zacisk ochronny, zależnie od konstrukcji miernika.
- Trójkąt ostrzegawczy przypomina, że w tym miejscu trzeba zachować szczególną ostrożność i zajrzeć do instrukcji.
W praktyce najczęściej interesuje mnie nie samo „CAT”, ale połączenie kategorii z napięciem znamionowym. Na obudowie możesz zobaczyć na przykład CAT III 600 V albo CAT IV 600 V. To nie jest ozdoba, tylko informacja, w jakim środowisku i przy jakich przepięciach miernik może być stosowany. Jeżeli pracujesz przy domowej instalacji 230 V w rozdzielnicy, CAT III ma zwykle większy sens niż podstawowe CAT II.
Jest jeszcze jedna rzecz, którą warto powiedzieć wprost: kategoria pomiarowa nie jest tym samym co maksymalne napięcie, jakie pokaże wyświetlacz. Możesz mieć miernik o dużym zakresie odczytu, ale zbyt słabej ochronie do pracy w danym punkcie instalacji. To częsty błąd przy zakupie i potem przy użyciu.
Jeśli temat bezpieczeństwa jest już osadzony, pora przejść z teorii do działania i pokazać, jak te wszystkie oznaczenia wykorzystać przy rzeczywistym pomiarze.
Jak używać miernika przy instalacji elektrycznej w praktyce
Przy prostych pomiarach instalacyjnych trzymam się kilku zasad, które oszczędzają czas i nerwy. Nie są efektowne, ale działają. Dla czytelności rozbijam je na scenariusze, bo inaczej łatwo pomieszać kolejność czynności.
- Pomiar napięcia w gniazdku - ustaw V~, włóż czarną sondę do COM, czerwoną do VΩ i sprawdź wartość między zaciskami. W polskiej sieci powinno to być około 230 V AC, ale w praktyce odczyt może się nieco wahać.
- Pomiar baterii lub zasilacza - wybierz V=, bo tu chodzi o napięcie stałe. Jeśli zamienisz tryb na AC, wynik będzie błędny albo prawie bez sensu.
- Test ciągłości przewodu - najpierw odłącz zasilanie, potem ustaw tryb brzęczyka lub diody. Sygnał dźwiękowy oznacza połączenie, ale nie mówi nic o tym, czy obwód jest bezpieczny pod napięciem.
- Pomiar prądu - przełóż czerwoną sondę do właściwego gniazda mA lub 10A/20A i włącz miernik szeregowo. To jest moment, w którym najłatwiej coś uszkodzić, jeśli zostawisz przewód w złym porcie.
- Sprawdzenie częstotliwości lub sygnału PWM - użyj Hz lub %, jeśli miernik to umożliwia. To przydatne bardziej przy automatyce, napędach i elektronice niż przy zwykłym sprawdzaniu gniazdka.
W instalacjach domowych najważniejsze jest to, by nie mieszać trybów. Napięcie sprawdzasz na obwodzie pod napięciem, opór i ciągłość na obwodzie odłączonym, a prąd tylko wtedy, gdy naprawdę potrzebujesz takiego pomiaru i wiesz, jak włączyć miernik w obwód. To jedna z tych zasad, które wydają się oczywiste dopiero po pierwszym błędzie.
Jeśli multimetr ma funkcję True RMS, ma to znaczenie zwłaszcza przy zasilaczach impulsowych, LED-ach i innych obciążeniach, które nie generują idealnej sinusoidy. Przy prostym sprawdzeniu gniazdka nie jest to absolutna konieczność, ale przy bardziej „brudnych” przebiegach daje znacznie pewniejszy odczyt.
Po kilku takich pomiarach oznaczenia przestają wyglądać jak zbiór przypadkowych znaków, a zaczynają tworzyć logiczną instrukcję obsługi. I właśnie wtedy wychodzą na wierzch najczęstsze błędy, których da się łatwo uniknąć.
Najczęstsze pomyłki i sygnały, że trzeba przerwać pomiar
Najwięcej problemów widzę nie wtedy, gdy ktoś nie zna miernika w ogóle, tylko wtedy, gdy zna go „prawie”. W praktyce kilka błędów powtarza się wyjątkowo często i właśnie one robią największą różnicę w bezpieczeństwie oraz wiarygodności wyniku.
- Mylenie V= z V~ - to podstawowy błąd przy zasilaniu z sieci i bateriach.
- Zostawienie czerwonej sondy w gnieździe prądowym - potem jeden ruch i pomiar napięcia może skończyć się uszkodzeniem bezpiecznika albo miernika.
- Pomiar rezystancji na aktywnym obwodzie - wynik bywa fałszywy, a czasem po prostu niebezpieczny.
- Ignorowanie OL - gdy ekran pokazuje przeciążenie lub poza zakresem, nie należy zakładać, że „tak po prostu ma być”.
- Ufanie samemu NCV - detekcja bezkontaktowa pomaga wykryć obecność napięcia, ale nie daje pełnej pewności braku zagrożenia.
- Patrzenie tylko na ekran - bez sprawdzenia CAT, gniazda i trybu pracy łatwo popełnić prosty błąd.
Są też sygnały ostrzegawcze, których nie warto ignorować. Jeśli miernik zaczyna pokazywać niestabilny odczyt, wydaje nietypowe dźwięki, ma słabą baterię albo przerwane przewody pomiarowe, lepiej zatrzymać pracę. Podobnie wtedy, gdy obudowa lub przewody mają widoczne uszkodzenia. W instalacjach elektrycznych takie drobiazgi mają realne znaczenie.
W praktyce bardziej opłaca się poświęcić trzydzieści sekund na kontrolę niż później szukać przyczyny błędnego wyniku. To dlatego ostatnią rzeczą, jaką robię przed pomiarem, jest krótki przegląd samego urządzenia i miejsca pracy.
Co sprawdzam przed pracą w rozdzielnicy albo przy gnieździe
Przed wejściem w instalację nie robię długiej ceremonii, tylko szybki, konsekwentny przegląd. Taki zestaw działa niezależnie od tego, czy pracuję przy rozdzielnicy, gniazdku czy prostym obwodzie oświetleniowym.
- Sprawdzam, czy miernik ma właściwą kategorię do miejsca pomiaru, najlepiej zgodną z charakterem instalacji.
- Patrzę, czy czarna sonda jest w COM, a czerwona w odpowiednim gnieździe dla danej funkcji.
- Weryfikuję, czy wybrany tryb to V~, V=, Ω, ciągłość albo A, a nie przypadkowa pozycja pokrętła.
- Kontroluję stan przewodów, końcówek i bezpieczników, jeśli miernik je posiada.
- Upewniam się, że obwód jest pod napięciem albo bez napięcia dokładnie tak, jak wymaga tego dana funkcja pomiarowa.
- Jeśli mierzę w rozdzielnicy, używam tylko sprzętu, któremu ufam mechanicznie i elektrycznie, bez improwizacji.
Warto też pamiętać o jednej praktycznej rzeczy: miernik z dużą liczbą funkcji nie zawsze jest lepszy od prostszego modelu. Jeśli potrzebujesz głównie kontroli napięcia, ciągłości i podstawowych pomiarów w domu, najważniejsze będą czytelne symbole, odpowiednie CAT i wygodne gniazda. Jeśli jednak wchodzisz częściej w elektronikę, LED-y, zasilacze impulsowe czy bardziej złożone instalacje, True RMS, auto range i dodatkowe tryby naprawdę robią różnicę.
Jeżeli nauczysz się czytać symbole na mierniku w tej kolejności, najpierw funkcja, potem gniazdo, na końcu bezpieczeństwo, pomiary przestają być loterią. Zostaje za to narzędzie, które daje szybki i sensowny odczyt dokładnie wtedy, gdy jest najbardziej potrzebny.
