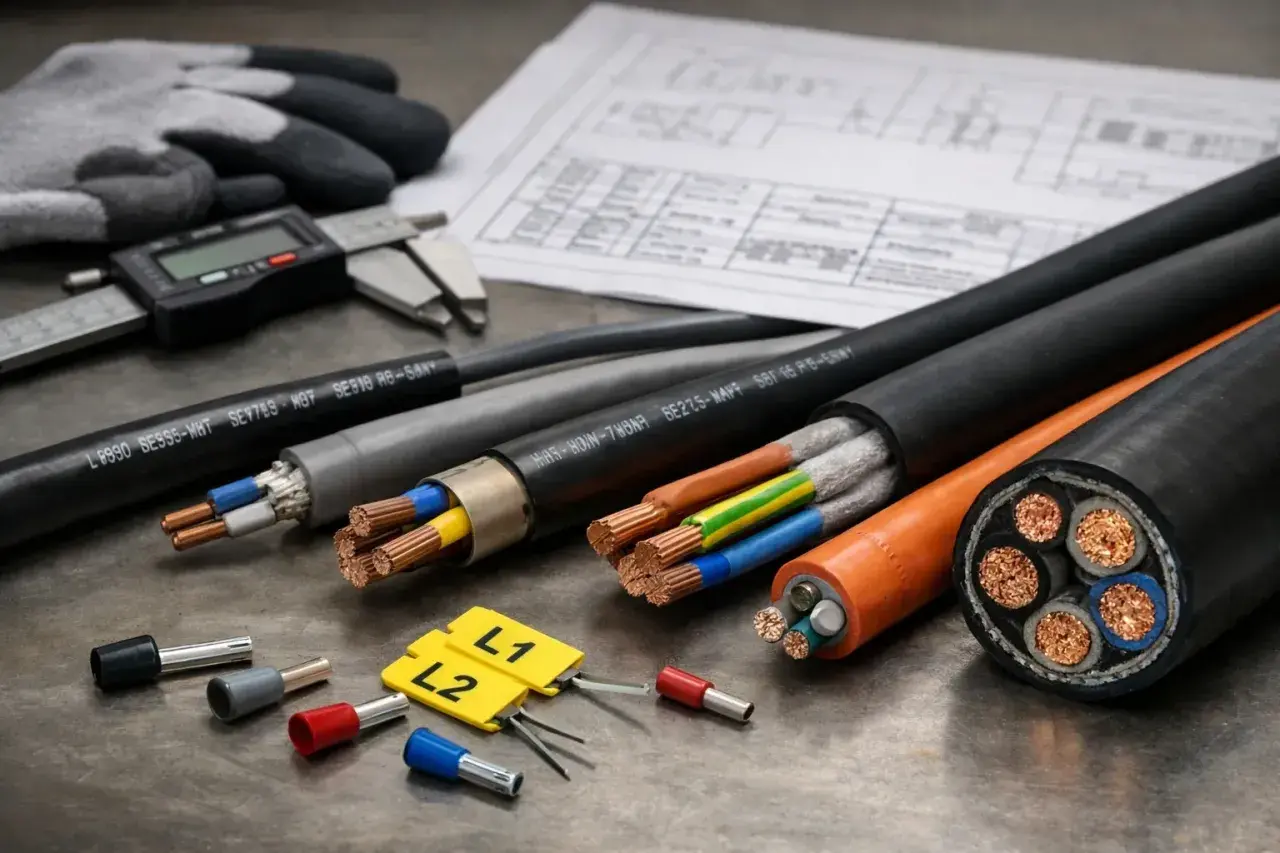

Oznaczenia kolorów przewodów w dokumentacji elektrycznej potrafią oszczędzić sporo czasu, ale tylko wtedy, gdy rozumie się je tak samo po stronie projektu, montażu i zakupu kabla. Poniżej porządkuję skróty kolorów kabli po angielsku, pokazuję najczęściej spotykane kody IEC i wyjaśniam, jak czytać je w praktyce, zwłaszcza w instalacjach używanych w Polsce. Dorzucam też różnice między skrótami standardowymi a tymi, które pojawiają się w starszych kartach katalogowych i schematach.
Najważniejsze informacje w skrócie
- Najczęściej używany standard to IEC 60757, czyli zestaw literowych kodów kolorów stosowany w dokumentacji technicznej.
- BK, BN, RD, OG, YE, GN, BU, VT, GY, WH, PK, TQ, GD i SR to podstawowe angielskie skróty kolorów przewodów.
- GNYE oznacza zielono-żółty przewód ochronny i nie jest zwykłą przypadkową kombinacją dwóch kolorów.
- PE, N, L1, L2, L3 opisują funkcję żyły, a nie jej kolor.
- W starszych materiałach możesz trafić na zapisy typu BLK, BRN, GRY, WHT lub BLU, ale to nie zawsze jest zapis zgodny z IEC.
- Sam kolor nie wystarcza do bezpiecznej identyfikacji przewodu, zwłaszcza w starszych instalacjach i urządzeniach importowanych.
Co właściwie oznaczają angielskie skróty kolorów przewodów
Ja rozdzielam ten temat na dwie rzeczy: skrót koloru i oznaczenie funkcji przewodu. To nie jest to samo. Kod typu BK albo BU mówi wyłącznie, jak nazwana jest barwa izolacji, natomiast PE, N czy L1 określają rolę żyły w układzie elektrycznym.
W praktyce właśnie tu pojawia się najwięcej nieporozumień. Ktoś widzi w projekcie BN i zakłada, że chodzi o fazę, a w rzeczywistości to po prostu brown, czyli brązowy. Z kolei w dokumentacji instalacyjnej można równolegle spotkać zapis funkcji przewodu, na przykład L1, oraz zapis koloru, na przykład BN. Dla czytelnika technicznego to wygodne, ale tylko wtedy, gdy oba poziomy oznaczeń są czytelne i spójne.
W Europie i Polsce najbliżej nam do notacji zgodnej z IEC. Dlatego właśnie te kody są najpraktyczniejsze, kiedy czytasz schemat, zamawiasz przewód albo porównujesz opis producenta z rzeczywistą instalacją. Dalej rozpisuję je już wprost, bez teoretycznego nadmiaru, żeby łatwo było z nich korzystać na co dzień.
Najczęściej spotykane skróty kolorów przewodów
Poniższa tabela pokazuje najważniejsze angielskie skróty kolorów, z którymi spotkasz się w dokumentacji, kartach katalogowych i opisach kabli. Właśnie te oznaczenia najczęściej są potrzebne, gdy ktoś chce szybko odczytać legendę bez zgadywania.
| Kolor po angielsku | Skrót IEC | Jak to czytać w praktyce |
|---|---|---|
| black | BK | Czarny. Częsty w wiązkach, sterowaniu i układach wielożyłowych. |
| brown | BN | Brązowy. W instalacjach 1-fazowych w Europie często kojarzony z przewodem fazowym. |
| red | RD | Czerwony. Pojawia się w urządzeniach, automatyce i starszych opisach. |
| orange | OG | Pomarańczowy. Częsty w sterowaniu, sygnalizacji i aparaturze pomocniczej. |
| yellow | YE | Żółty. Samodzielnie występuje w kodach kolorów, ale w instalacjach trzeba uważać na kontekst. |
| green | GN | Zielony. W dokumentacji technicznej to zwykły kod koloru, ale nie myl go z zielono-żółtym przewodem ochronnym. |
| blue | BU | Niebieski. W europejskich instalacjach najczęściej kojarzony z przewodem neutralnym. |
| violet | VT | Fioletowy. Częsty w automatyce, sygnałówce i mniej standardowych wiązkach. |
| grey / gray | GY | Szary. W dokumentacji brytyjskiej zwykle grey, w amerykańskiej gray, ale skrót pozostaje taki sam. |
| white | WH | Biały. Powszechny w elektronice, sterowaniu i opisach wieloprzewodowych. |
| pink | PK | Różowy. Rzadziej używany, ale nadal obecny w standardowych wykazach. |
| turquoise | TQ | Turkusowy. Spotykany sporadycznie, głównie w bardziej rozbudowanej dokumentacji. |
| gold | GD | Złoty. Raczej niszowy kod, częściej w oznaczeniach niż w klasycznej instalacji budynkowej. |
| silver | SR | Srebrny. Pojawia się rzadko, ale należy do zestawu kodów kolorystycznych IEC. |
| green-yellow | GNYE | Zielono-żółty. To osobny, zastrzeżony zapis dla przewodu ochronnego. |
W praktyce najważniejsza jest nie sama liczba kodów, tylko ich jednoznaczność. Gdy w opisie widzisz BK, BN, BU czy GY, od razu wiesz, jakiej barwy szukać. Gdy pojawia się GNYE, nie traktuję tego jak luźnej kombinacji kolorów, tylko jak oznaczenie o wyraźnym znaczeniu bezpieczeństwa. I właśnie to rozróżnienie prowadzi do kolejnego kroku: jak czytać oznaczenia złożone, które wyglądają podobnie, ale znaczą coś innego.
Jak czytać oznaczenia złożone bez zgadywania
W dokumentacji kabli i aparatów nie zawsze chodzi o pojedynczy kolor. Czasem zapis pokazuje kilka barw na jednej żyle, czasem kolor naprzemienny, a czasem kilka oddzielnych żył w jednym kablu. Tu najłatwiej popełnić błąd, jeśli patrzy się tylko pobieżnie.
Znak plus łączy różne żyły w tym samym kablu
Jeżeli widzę zapis typu BK+BN+GNYE+BU+GY, czytam go jako zestaw różnych kolorów żył w jednym kablu. Znak plus nie oznacza tu „lub”, tylko informację, że wewnątrz kabla są kolejne żyły oznaczone właśnie takimi kolorami. To przydatne przy zamówieniach i przy sprawdzaniu zgodności z dokumentacją montażową.
Ukośnik pokazuje kolory naprzemienne
Zapis BU/WH oznacza, że jedna i ta sama część elementu zmienia kolor naprzemiennie między niebieskim a białym. To nie jest skrót dwóch osobnych przewodów. Taki zapis widzi się raczej w oznaczeniach sygnalizacyjnych, lampkach, wskaźnikach albo elementach, w których kolor zmienia się w czasie.
Przeczytaj również: Ile gniazd na jednym obwodzie - Jak uniknąć błędów w instalacji?
GNYE nie jest zwykłą kombinacją dwóch kolorów
To jeden z najważniejszych punktów. Zielono-żółty przewód ochronny ma status szczególny, więc nie traktuję go jak zwykłego „zielonego i żółtego razem”. W praktyce oznacza to, że nie wolno sobie swobodnie zamieniać go na inne zestawienie ani używać go jak koloru dekoracyjnego. Jeśli w schemacie pojawia się GNYE, to sygnał, że chodzi o przewód związany z ochroną i bezpieczeństwem.
Takie zapisy są czytelne, kiedy zna się logikę standardu. Ale sam kod koloru nie mówi jeszcze wszystkiego o pracy przewodu, dlatego w instalacjach trzeba go zawsze odnieść do funkcji żyły i konkretnego układu. To prowadzi już bezpośrednio do praktyki w Polsce.
Jak te kolory przekładają się na instalacje w Polsce
W polskich instalacjach najczęściej patrzę na trzy poziomy jednocześnie: kolor izolacji, funkcję przewodu i rodzaj układu. To ważne, bo ten sam kolor nie zawsze pełni identyczną rolę w każdym miejscu instalacji, a w starszych obiektach można spotkać rozwiązania sprzed aktualnych harmonizacji.

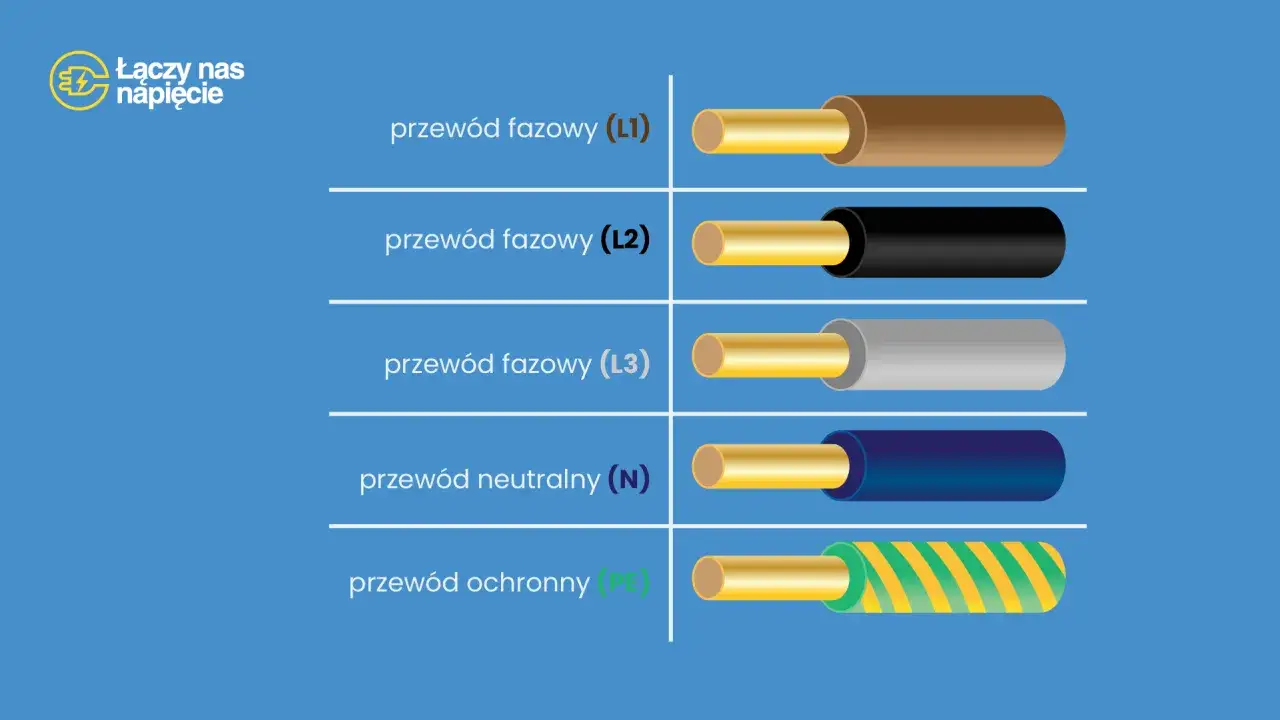

W typowej instalacji zgodnej z obecnym europejskim podejściem kolorystyka jest bardzo praktyczna: brązowy często odpowiada przewodowi fazowemu, niebieski neutralnemu, a zielono-żółty ochronnemu. W układach trójfazowych pojawiają się też inne kolory, zwłaszcza czarny i szary, które pomagają rozróżnić kolejne fazy. Dla instalatora to wygodne, bo widać porządek od razu, bez długiego śledzenia całego przewodu.
| Kolor | Najczęstsza rola | Na co uważać |
|---|---|---|
| BN / brown | Faza lub przewód roboczy w układach AC | Nie zakładaj roli wyłącznie po kolorze, jeśli instalacja jest stara albo przerabiana. |
| BU / blue | Neutralny | W niektórych urządzeniach i systemach może oznaczać coś innego niż w klasycznej instalacji budynkowej. |
| GNYE | Przewód ochronny PE | To kolor zastrzeżony dla ochrony, nie do dowolnego użycia. |
| BK / black | Druga lub kolejna faza, przewód sterowniczy | Ważny w instalacjach 3-fazowych i automatyce. |
| GY / grey | Trzecia faza lub przewód pomocniczy | Spotykany często obok BN i BK w układach wielożyłowych. |
Ja zawsze powtarzam jedną rzecz: kolor pomaga, ale nie zastępuje pomiaru. Jeśli pracujesz przy modernizacji, rozdzielnicy albo urządzeniu po naprawach, sprawdzenie miernikiem i porównanie z dokumentacją jest ważniejsze niż pamięć o „domyślnym” znaczeniu barwy. To szczególnie istotne w obiektach, które były wielokrotnie przerabiane. Następny problem jest zresztą równie praktyczny: nie pomylić samego kodu z podobnymi, ale nie tymi samymi zapisami używanymi przez producentów.
Gdzie najłatwiej o pomyłkę
Najwięcej błędów widzę nie przy samej nazwie koloru, tylko przy tym, że ktoś przenosi jedno znaczenie do innego kontekstu. Kabel, schemat i opis katalogowy mogą używać tej samej barwy, ale nie muszą opisywać jej tak samo.
- Mylenie kodu koloru z kodem funkcji - BK to czarny, a nie „faza”. Funkcję trzeba odczytać z dokumentacji.
- Założenie, że green i green-yellow to to samo - nie są. Zielono-żółty ma osobne znaczenie ochronne.
- Ignorowanie różnicy między grey a gray - chodzi o ten sam kolor, ale zapis zależy od odmiany angielskiego i dokumentacji.
- Przyjmowanie, że każdy producent używa identycznych skrótów - część firm stosuje skróty IEC, część pełne nazwy, a część lokalne warianty typu BLK czy BRN.
- Wnioskowanie o roli przewodu tylko po kolorze w starej instalacji - to szybka droga do błędu, zwłaszcza po remontach i naprawach.
- Pomijanie oznaczeń na urządzeniu - w automatyce i elektronice kolor może mieć znaczenie drugorzędne wobec opisu zacisku lub funkcji.
W praktyce oznacza to jedno: kiedy dokumentacja nie jest jednoznaczna, nie dopowiadam sobie niczego z pamięci. Lepiej chwilę dłużej sprawdzić schemat i oznaczenia producenta niż później szukać przyczyny błędnego podłączenia. Z tego samego powodu warto znać też prosty zestaw zasad, które pozwalają korzystać z tych skrótów bez ryzyka.
Jak korzystać z tych skrótów bez ryzyka
Jeśli miałbym zostawić tylko kilka reguł roboczych, byłyby to te trzy: czytaj legendę, sprawdzaj funkcję i nie zakładaj zgodności bez potwierdzenia. To działa zarówno przy zakupie przewodów, jak i przy serwisie urządzeń czy analizie projektu.
- Przy nowym kablu sprawdzam, czy opis odnosi się do kodu IEC, czy do lokalnego sposobu nazewnictwa producenta.
- Przy modernizacji instalacji porównuję kolor żyły z dokumentacją i pomiarem, a nie z domyślną intuicją.
- Przy urządzeniach importowanych zwracam uwagę na to, czy producent stosuje skróty typu BK/BN/BU, czy pełne nazwy color names.
- Przy przewodzie ochronnym traktuję zielono-żółty jako kod o specjalnym statusie, a nie zwykły wariant kolorystyczny.
- Przy trójfazie zapisuję sobie lokalną legendę faz, żeby nie mylić BK, BN i GY między różnymi projektami.
Najlepiej działa tu prosty nawyk: zanim cokolwiek podłączę albo opiszę w dokumentacji, porównuję barwę, funkcję i standard użyty w projekcie. Dzięki temu angielskie skróty kolorów przestają być suchą tabelką, a stają się praktycznym narzędziem do czytania instalacji. I właśnie tak podchodzę do nich najchętniej: nie jako do akademickiej ciekawostki, tylko jako do języka, który musi być jednoznaczny w pracy technicznej.
