W instalacji trójfazowej najwięcej błędów zaczyna się od prostego nieporozumienia: ktoś myli stare oznaczenia z nowymi, a potem ufa samym kolorom przewodów. W tym artykule rozkładam na czynniki pierwsze, co oznaczają fazy R, S, T oraz L1, L2, L3, jak czytać barwy żył w polskiej instalacji i dlaczego kolejność faz ma znaczenie przy uruchamianiu urządzeń. Dorzucam też praktyczne wskazówki z perspektywy lokalu handlowego, gdzie jedna pomyłka potrafi zatrzymać chłodnię, klimatyzację albo napęd rolety.
Najkrótszy skrót o oznaczeniach faz w instalacji trójfazowej
- R, S, T to starszy zapis trzech faz, a L1, L2 i L3 to współczesne oznaczenia przewodów fazowych.
- W nowych instalacjach w Polsce najczęściej spotkasz fazy w barwach brązowej, czarnej i szarej.
- Przewód neutralny ma zwykle kolor niebieski, a ochronny żółto-zielony.
- Między fazą a neutralnym mierzy się zazwyczaj 230 V, a między dwiema fazami 400 V.
- Kolejność faz ma realne znaczenie dla silników, pomp, sprężarek i elektroniki kontrolującej zasilanie.
- W starszych instalacjach nie warto zgadywać po kolorach, bo oznaczenia mogły być wykonane według innych zasad.

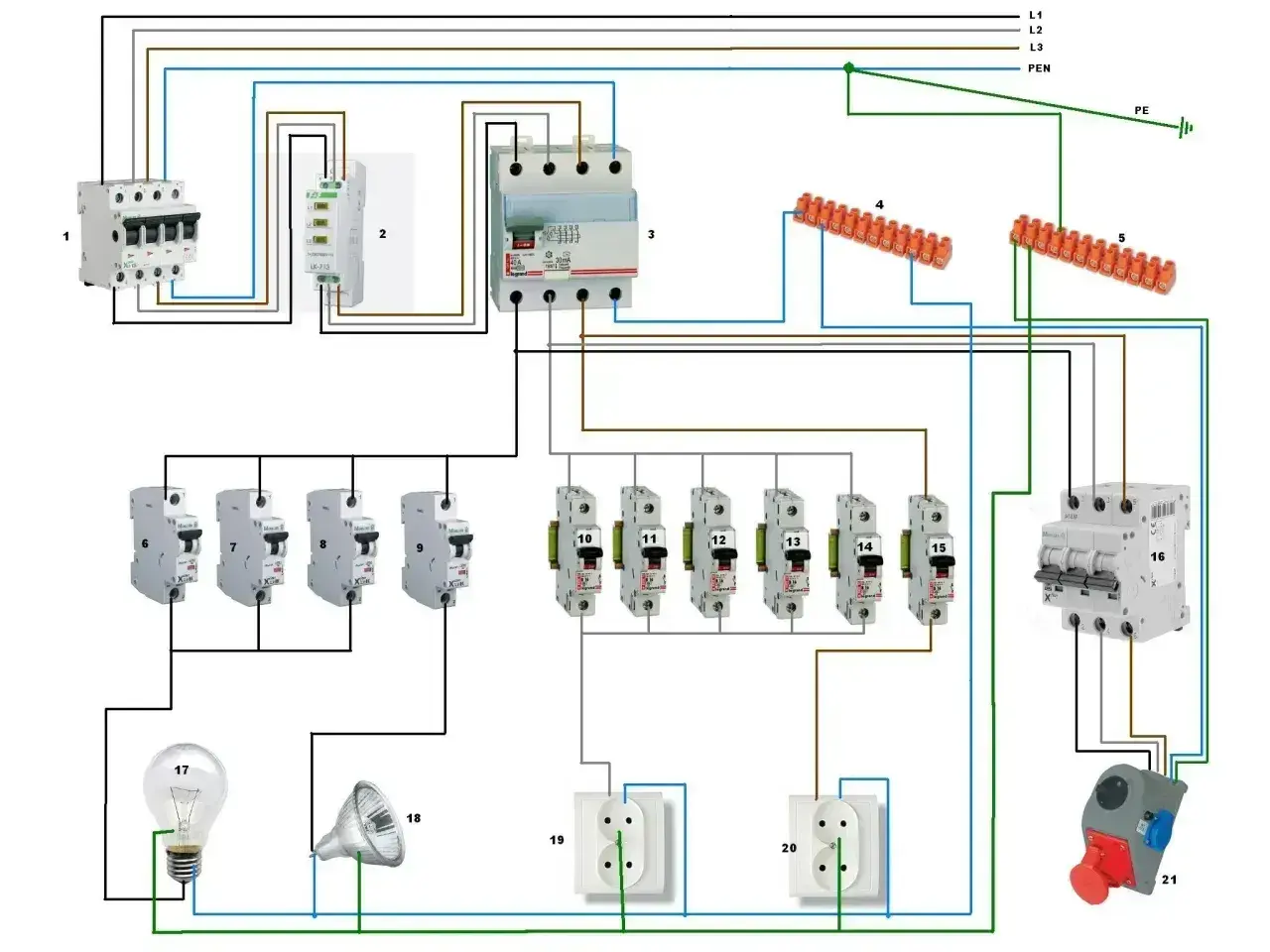

Co oznaczają R, S, T oraz L1, L2, L3
W praktyce chodzi o trzy przewody fazowe w instalacji prądu przemiennego. R, S, T to starsze oznaczenia, które nadal spotyka się na schematach, w mowie fachowców i na części urządzeń. L1, L2 i L3 to zapis współczesny, częściej używany w dokumentacji, na aparaturze i w nowych rozdzielnicach. Jak podaje F&F, właśnie te symbole stosuje się dziś do opisu trzech faz w instalacji trójfazowej.
Najważniejsze jest to, że te oznaczenia nie opisują „innego rodzaju prądu”, tylko trzy przebiegi przesunięte względem siebie. W sieci 3-fazowej każda faza ma własny przebieg sinusoidalny, a między nimi zachodzi przesunięcie czasowe. Dla użytkownika końcowego oznacza to po prostu dostęp do zasilania 230/400 V, które zasila mocniejsze odbiorniki niż typowy obwód jednofazowy.
Ja patrzę na to tak: RST i L1-L2-L3 to dwie warstwy tego samego zjawiska. Pierwsza jest historyczna, druga porządkuje współczesne instalacje. Jeśli więc widzisz stare oznaczenia na tabliczce silnika albo w schemacie rozdzielnicy, nie oznacza to błędu. To tylko inny język opisu tych samych trzech faz. Z tego miejsca łatwo przejść do pytania, jak te nazwy mają się do kolorów przewodów.
Jak czytać kolory przewodów w polskiej instalacji
W nowych instalacjach w Polsce najlepiej trzymać się zasady, że nazwa przewodu i jego barwa mają być zgodne z aktualnym standardem. Według PN-HD 308 S2:2007 identyfikacja żył w kablach i przewodach opiera się właśnie na takich oznaczeniach, a w praktyce producenci i instalatorzy najczęściej stosują układ brązowy, czarny i szary dla trzech faz.
| Oznaczenie | Typowy kolor | Znaczenie praktyczne |
|---|---|---|
| L1 | brązowy | Pierwsza faza w instalacji trójfazowej |
| L2 | czarny | Druga faza, często używana zamiennie z innymi obwodami mocy |
| L3 | szary | Trzecia faza, ważna przy równomiernym rozkładzie obciążenia |
| N | niebieski | Przewód neutralny, potrzebny w obwodach 230 V |
| PE | żółto-zielony | Przewód ochronny, związany z bezpieczeństwem przeciwporażeniowym |
Warto dodać jeden ważny wyjątek: w starszych instalacjach kolory mogły być inne, a podczas remontów zdarza się też mieszanie starego i nowego oznakowania. Dlatego kolor traktuję jako wskazówkę, ale nie jako dowód. Jeśli rozdzielnica była przerabiana kilka lat temu, sam odcień izolacji nie wystarczy, żeby bezpiecznie wskazać L1, L2 i L3. To właśnie dlatego instalatorzy tak mocno pilnują opisu na aparatach i schematach. Kolejny krok to zrozumienie, dlaczego ta kolejność w ogóle ma znaczenie.
Dlaczego kolejność faz ma znaczenie
W teorii można powiedzieć, że trzy fazy są „takie same”. W praktyce kolejność L1, L2 i L3 potrafi zmienić działanie urządzenia. Najbardziej widać to przy silnikach trójfazowych: jeśli zamienisz dwie fazy miejscami, kierunek obrotów może się odwrócić. To klasyczny problem przy pompach, wentylatorach, sprężarkach i napędach, które muszą kręcić się w jedną, konkretną stronę.
W lokalach handlowych to ma bardzo konkretne skutki. Klimatyzacja, chłodnictwo, napędy rolet, kurtyny powietrzne, a nawet część systemów wentylacyjnych są wrażliwe na poprawną kolejność faz. Urządzenie może ruszyć w złą stronę, zgłosić alarm albo w ogóle nie wystartować, jeśli elektronika wykryje błąd zasilania. ABB i Schneider Electric w swoich materiałach technicznych podkreślają, że kontrola kolejności faz jest standardem przy wielu urządzeniach trójfazowych, właśnie po to, by chronić sprzęt przed uszkodzeniem.
Najprościej rzecz ujmując, kolejność faz wpływa na trzy rzeczy:
- kierunek obrotu silnika,
- stabilność pracy urządzenia,
- reakcję zabezpieczeń przy zaniku lub asymetrii faz.
To nie jest detal dla perfekcjonistów. To jedna z tych rzeczy, które decydują, czy urządzenie działa poprawnie, czy tylko „wydaje się, że działa”. Z tego powodu samo rozpoznanie barw przewodów nigdy nie wystarcza, jeśli nie ma potwierdzenia pomiarem.
Jak sprawdzić i opisać fazy bez zgadywania
Najbezpieczniejsza zasada jest prosta: najpierw identyfikacja, potem pomiar, dopiero na końcu podłączenie. W praktyce korzystam z takiej kolejności:
- Sprawdzam schemat rozdzielnicy i oznaczenia producenta urządzenia.
- Weryfikuję, gdzie jest przewód PE, gdzie N, a gdzie trzy fazy.
- Mierzę napięcie i kolejność faz odpowiednim miernikiem, a nie „na oko”.
- Porównuję wynik z opisem zacisków na urządzeniu.
- Po zakończeniu prac oznaczam przewody tak, żeby kolejna osoba nie musiała odtwarzać logiki z pamięci.
Jeśli nie mam pewności, nie używam próbników udających wszechstronne narzędzia do wszystkiego. Do wykrycia kolejności faz potrzebny jest miernik lub tester przeznaczony właśnie do tego celu. W starszych instalacjach szczególnie ważne jest, by nie ufać wyłącznie koloru izolacji, bo przewody mogły być kiedyś zamieniane, przedłużane albo przepinane bez konsekwentnego opisu. Jedno dobre oznaczenie na rozdzielnicy oszczędza później godzinę szukania błędu.
Przy prostych obwodach różnica bywa niewielka, ale przy urządzeniach trójfazowych pomyłka potrafi zatrzymać cały lokal. Dlatego po sprawdzeniu warto przejść do krótkiej listy rzeczy, które najczęściej psują porządek w instalacji.
Najczęstsze pomyłki przy oznaczaniu i łączeniu faz
W praktyce najwięcej problemów widzę wtedy, gdy ktoś zakłada, że „skoro przewody są w jednej wiązce, to na pewno są dobrze opisane”. To założenie bywa bardzo kosztowne. Najczęstsze błędy są dość powtarzalne:
- mylenie przewodu fazowego z neutralnym, zwłaszcza w starych rozdzielnicach,
- ufanie samym kolorom w instalacji modernizowanej etapami,
- zamiana dwóch faz przy podłączaniu silnika lub falownika,
- brak ponownego sprawdzenia po naprawie,
- nieoznaczenie zmian po serwisie, przez co kolejny wykonawca zaczyna od zera.
Warto też pamiętać o różnicy między oznaczeniem przewodu a oznaczeniem zacisku. Na urządzeniu możesz zobaczyć L1, L2, L3, ale w środku instalacji barwy żył mogą już być inne. To właśnie dlatego dokumentacja i opis na aparaturze są ważniejsze niż zwyczajowe „tak się zawsze robiło”. Jeśli pracujesz przy urządzeniach o większej mocy, jeden błąd może wywołać grzanie styków, zadziałanie zabezpieczenia albo nieprawidłową pracę napędu. Ten temat naturalnie prowadzi do ostatniej rzeczy: co sprawdzić przed uruchomieniem trójfazowego obwodu w lokalu.
Co sprawdzić przed uruchomieniem trójfazowego obwodu w lokalu
Zanim podasz napięcie na nowy albo przerabiany obwód, robię krótki przegląd kontrolny. W sklepie, magazynie czy małym punkcie usługowym taki zestaw sprawdzeń pozwala uniknąć przerwy w pracy i niepotrzebnego wezwania serwisu.
- Sprawdź zgodność oznaczeń L1, L2, L3 na schemacie, zaciskach i przewodach.
- Zweryfikuj, czy przewód PE ma ciągłość i nie został pomylony z neutralnym.
- Upewnij się, że kolejność faz odpowiada wymaganiom urządzenia, zwłaszcza silnika, pompy lub sprężarki.
- Sprawdź, czy zabezpieczenia dobrano do obciążenia i czy nie ma śladów przegrzania na zaciskach.
- Po uruchomieniu zapisz finalne oznaczenia w rozdzielnicy, żeby kolejny serwis nie musiał zgadywać.
Ja przy takich obwodach trzymam jedną zasadę: im prostszy porządek na papierze i w rozdzielnicy, tym mniej niespodzianek po włączeniu zasilania. W praktyce oznacza to konsekwentny opis przewodów, pomiar zamiast domysłów i brak improwizacji przy kolorach. To właśnie taki drobiazg najczęściej odróżnia sprawną instalację od tej, która co chwilę wraca z tym samym problemem.
