Jaką głębokość przewodów i kabli przyjąć w ścianie i ziemi?

Poprawna głębokość prowadzenia przewodów i kabli decyduje nie tylko o estetyce instalacji, ale przede wszystkim o bezpieczeństwie, trwałości i zgodności z technologią wykonania. W praktyce są tu dwa zupełnie różne tematy: bruzdy w ścianach oraz rowy kablowe w gruncie, a każdy z nich rządzi się innymi zasadami. Poniżej pokazuję, jak to rozróżnić, jakie wartości przyjąć i gdzie najczęściej popełnia się kosztowne błędy.

Najpierw rozdziel dwa różne przypadki

W rozmowach o instalacjach elektrycznych często wrzuca się do jednego worka ściany i grunt, a to błąd. W ścianie chodzi o to, by przewód był schowany tak, żeby nie osłabić przegrody i nie został uszkodzony podczas tynkowania. W ziemi mówimy już o ochronie kabla przed naciskiem gruntu, mrozem, pracami ziemnymi i kolizjami z innymi sieciami.

Ja zaczynam właśnie od tego rozróżnienia, bo od niego zależy cała technologia robót. W ścianie często wystarczy dobrze poprowadzona bruzda i właściwa warstwa tynku, natomiast w gruncie trzeba myśleć jak o pełnym układzie ochronnym, a nie tylko o samym kablu. Skoro to mamy uporządkowane, przejdźmy do samej instalacji w ścianie.

Jak głęboko prowadzić przewody w ścianach

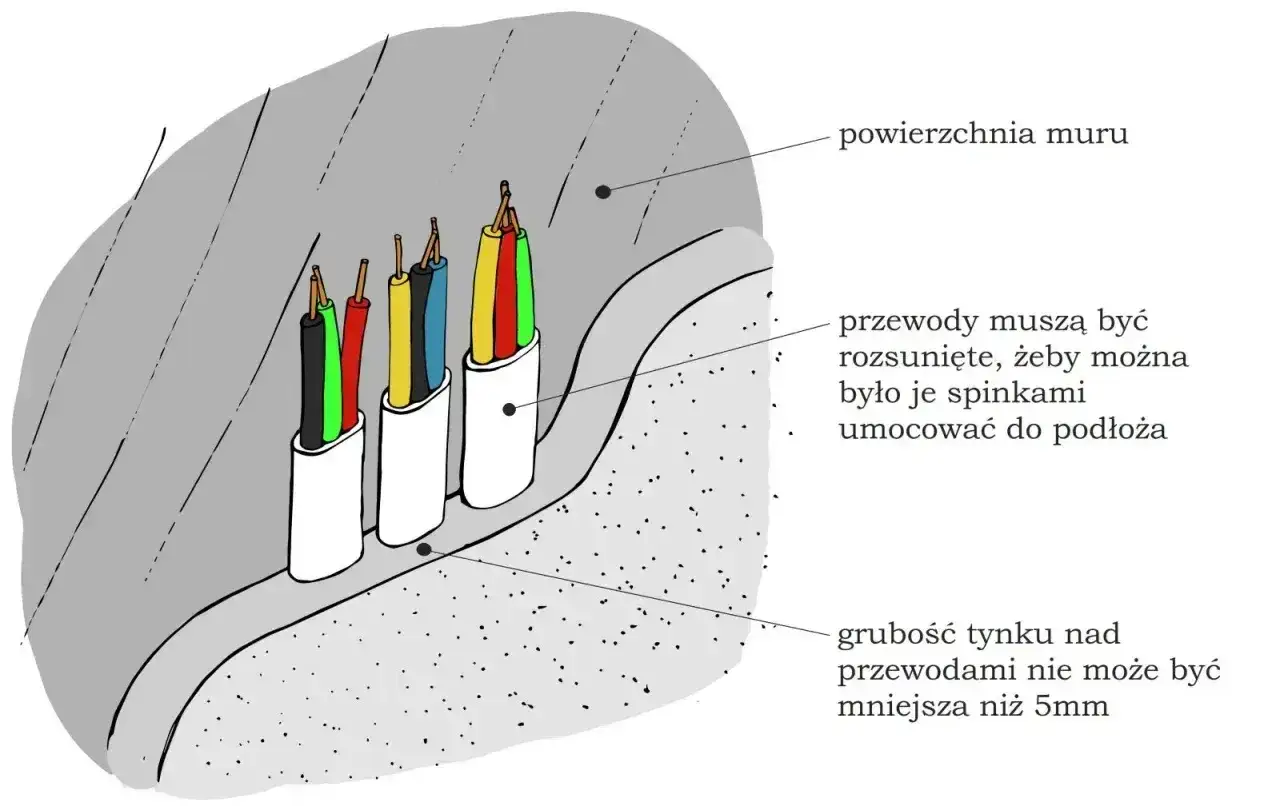

W typowej ścianie nie szukałbym jednej magicznej liczby, która pasuje do każdego budynku. Liczy się tu przede wszystkim trasa instalacyjna, średnica przewodu, rodzaj tynku i grubość samej przegrody. Bezpieczna zasada jest prosta: bruzda ma być tylko tak głęboka, jak to konieczne, a przewód po ułożeniu musi zostać przykryty warstwą tynku o grubości co najmniej 5 mm.

W materiałach technicznych dla instalacji wewnętrznych powtarza się też kilka praktycznych reguł, które naprawdę mają znaczenie na budowie. Przewody prowadzi się w liniach pionowych i poziomych, w strefach instalacyjnych, zwykle z zachowaniem logiki układu ścian, okien i drzwi. To nie jest detal estetyczny, tylko sposób na to, żeby później nikt nie przewiercił kabla przy montażu szafki, lustra albo karnisza.

• Przewody prowadzi się pionowo i poziomo, a nie po skosie.
• Trasa powinna być czytelna i przewidywalna dla serwisu.
• Przy dwóch lub większej liczbie przewodów w jednej bruździe trzeba zachować odstęp między nimi.
• W ścianach cienkich nie powinno się kuć bruzd, które osłabią przegrodę.
• W elementach konstrukcyjnych z betonu nie robi się bruzd „na siłę”.

Jeśli chodzi o głębokość, w praktyce projektowej i wykonawczej często spotyka się bruzdy rzędu kilkudziesięciu milimetrów, ale ważniejsze od samej liczby jest to, czy ściana pozostaje bezpieczna konstrukcyjnie. Dla gotowych murów norma budowlana dopuszcza pionowe bruzdy o maksymalnej głębokości 30 mm bez dodatkowych obliczeń, a w grubych ścianach, przy spełnieniu warunków, można dojść głębiej. Poziome i ukośne bruzdy są bardziej ograniczone, bo bardziej osłabiają mur.

Wniosek praktyczny jest dość prosty: jeśli bruzda zaczyna wyglądać jak kanał technologiczny, a nie miejsce na przewód, to zwykle jest za głęboka. I właśnie dlatego kolejny krok dotyczy już tego, jak trzymać się bezpiecznych wartości przy kablach w ziemi, gdzie zakres tolerancji jest inny, ale ryzyko błędu równie duże.

Jaką głębokość przyjąć dla kabli w ziemi

W gruncie sprawa jest bardziej jednoznaczna niż w ścianach. Dla kabli elektroenergetycznych najczęściej przyjmuje się głębokość liczona od powierzchni terenu do zewnętrznej powierzchni kabla górnej warstwy. Jeżeli kabel prowadzony jest w rurze osłonowej albo kanalizacji kablowej, liczenie zaczyna się od górnej krawędzi rury. To ważne, bo przy późniejszym odbiorze nikt nie patrzy na „oko”, tylko na realne przykrycie.

W praktyce trzeba też pamiętać o sytuacjach szczególnych. Jeśli kabel przechodzi przez miejsce kolizyjne, wchodzi do budynku albo mija inne urządzenia podziemne, dopuszcza się mniejszą głębokość, ale wtedy odcinek należy zabezpieczyć rurą osłonową. To jest ten moment, w którym oszczędzanie kilku godzin pracy zwykle kończy się później awarią albo koniecznością rozkopywania terenu.

Nie wolno też pomijać przygotowania dna wykopu. Standardowo stosuje się podsypkę piaskową o grubości 10 cm, a kabel układa się z zapasem i bez ostrych załamań. Ja zawsze patrzę na to szerzej: sama głębokość jest tylko jednym z elementów, a źle wykonany rów kablowy potrafi unieważnić poprawną wartość na papierze. Dlatego następna sekcja jest o tym, kiedy bruzdowanie lub wykop przestaje być rozsądne technicznie.

Kiedy bruzda przestaje być dobrym pomysłem

Najczęstszy błąd wykonawczy polega na tym, że ktoś najpierw planuje trasę przewodów, a dopiero potem sprawdza, czy ściana w ogóle pozwala na takie kucie. To powinno działać odwrotnie. Najpierw ocenia się rodzaj przegrody, jej grubość i charakter konstrukcyjny, a dopiero potem decyduje, czy bruzda ma sens.

• W cienkich ścianach działowych bruzda może osłabić konstrukcję bardziej, niż się wydaje.
• W ścianach nośnych trzeba uważać zwłaszcza na bruzdy poziome i ukośne.
• W betonie konstrukcyjnym najlepiej unikać kucia bez konsultacji z projektantem.
• Gdy trasa koliduje z inną instalacją, lepiej zmienić przebieg niż szukać „miejsca na siłę”.
• Jeśli potrzebujesz kilku przewodów, czasem bezpieczniej jest zastosować rurę osłonową albo kanał instalacyjny.

W ścianach murowanych obowiązuje dość praktyczna zasada: bruzda ma odpowiadać średnicy przewodu, z uwzględnieniem rodzaju i grubości tynku, a przy kilku przewodach w jednej bruździe trzeba zostawić między nimi co najmniej 5 mm odstępu. To drobiazg tylko z pozoru, bo zbyt ciasne ułożenie utrudnia późniejsze tynkowanie i zwiększa ryzyko uszkodzenia izolacji.

Ja w takich sytuacjach nie próbuję „ratować” projektu kuciem głębiej. Lepiej jest zmienić sposób prowadzenia trasy, niż naprawiać pękniętą ścianę albo wymieniać przewód w świeżo zamkniętej bruździe. Ten sam rozsądek przydaje się też przy błędach, które popełnia się najczęściej, właśnie dlatego warto je nazwać wprost.

Najczęstsze błędy, które wychodzą dopiero po tynkach albo zasypaniu

Tu nie ma wielkiej filozofii, są za to bardzo kosztowne przyzwyczajenia. Największe problemy widzę wtedy, gdy ktoś traktuje bruzdę i rów kablowy jako zwykłe „miejsce na przewód”, bez myślenia o ochronie mechanicznej i późniejszym serwisie.

1. Za głębokie bruzdy w ścianie - osłabiają przegrodę i zwiększają ryzyko pęknięć tynku.
2. Układanie przewodów po skosie - utrudnia późniejsze wiercenie i naprawy.
3. Zbyt płytki kabel w ziemi - łatwo go uszkodzić przy kolejnym wykopie.
4. Brak rury osłonowej na przejściach i kolizjach - to jeden z najgorszych skrótów wykonawczych.
5. Brak uporządkowanej podsypki i oznaczenia trasy - później nikt nie wie, gdzie dokładnie biegnie linia.

Do tego dochodzi jeszcze jeden klasyk: prowizoryczne poprawki wykonane po tynkach albo po zasypaniu wykopu. Z doświadczenia wiem, że takie „na szybko” zawsze kosztuje więcej niż poprawne ułożenie przewodu na początku. Jeśli ktoś chce zrobić instalację raz, a dobrze, to właśnie na tych błędach oszczędza najwięcej nerwów.

Co sprawdzam, zanim zamknę bruzdę albo zasypię rów

Zamknięcie bruzdy lub zasypanie rowu to moment bez odwrotu, więc ja zawsze robię krótką kontrolę. Nie chodzi o formalizm, tylko o to, żeby po miesiącu nie wracać z młotkiem i miernikiem do rzeczy, które dało się sprawdzić od razu.

• Czy przewód biegnie w zaplanowanej strefie i nie przecina się z inną instalacją bez potrzeby.
• Czy przykrycie w ścianie zapewnia co najmniej 5 mm tynku.
• Czy bruzda nie osłabia przegrody i nie wchodzi w element konstrukcyjny.
• Czy kabel w ziemi ma wymaganą głębokość i odpowiednią ochronę na odcinkach kolizyjnych.
• Czy dno wykopu ma podsypkę, a trasa jest oznaczona przed zasypaniem.

Jeśli mam podać jedną praktyczną radę, to brzmi ona tak: najpierw sprawdź warunki konstrukcyjne i trasę, potem kuć albo kopać. Taka kolejność oszczędza więcej niż najdokładniejsze poprawki po fakcie, bo instalacja elektryczna ma działać latami, a nie tylko do momentu wyschnięcia tynku. Dobrze dobrana głębokość i poprawne prowadzenie przewodów to jeden z tych detali, które są niewidoczne po zakończeniu prac, ale decydują o jakości całej roboty.
