Dobry schemat wideodomofonu 5Tech to nie tylko rysunek połączeń, ale też instrukcja, jak uniknąć problemów z obrazem, dźwiękiem, bramą i alarmem. Poniżej rozkładam to na części: od doboru przewodów i zasilania, przez podłączenie monitora oraz stacji bramowej, aż po czujki, monitoring zdarzeń i typowe błędy montażowe.
Najważniejsze rzeczy, które warto sprawdzić przed montażem
- Najpierw ustal typ instalacji - analogowa, cyfrowa 2-żyłowa albo IP wymagają innego podejścia do okablowania.
- W instalacji wielomonitorowej pierwszy ekran ustaw jako MASTER, a pozostałe jako SLAVE, inaczej podgląd i wywołania mogą działać niestabilnie.
- Połączenia najlepiej lutować, bo szybkozłączki potrafią pogorszyć obraz i dźwięk.
- Alarm podłącza się przez wejście ALARM i GND, a typ czujki trzeba dopasować do NO albo NC.
- Do bramy zwykle wykorzystuje się dodatkowy przekaźnik NO/NC, więc otwarcie furtki i otwarcie napędu to dwa różne tory.
- W modelach z kartą SD alarm może uruchamiać zapis zdjęcia lub wideo, co mocno ułatwia późniejszą weryfikację zdarzeń.
Jak rozumieć schemat wideodomofonu 5Tech
Gdy patrzę na schemat, zawsze zaczynam od pytania: co dokładnie mam w zestawie i co ma robić instalacja po uruchomieniu. W 5Tech znajdziesz dziś kilka rodzin urządzeń, więc sam rysunek połączeń trzeba czytać przez pryzmat konkretnego modelu, a nie „wideodomofonu” jako ogólnej kategorii. Inaczej podłącza się prosty zestaw do furtki, inaczej rozbudowany system z kamerą, bramą, czujkami i podglądem na telefonie.
| Wariant | Kiedy ma sens | Co zmienia w praktyce | Na co uważać |
|---|---|---|---|
| Analogowy | Gdy instalacja ma być prosta i przewidywalna | Kluczowe są przewody i poprawny tor wideo/audio | Jakość kabla i połączeń ma duży wpływ na obraz |
| Cyfrowy 2-żyłowy | Gdy zależy Ci na mniejszej liczbie żył i większej elastyczności montażu | Ważne stają się adresacja i logika pracy monitorów | W instalacji wielomonitorowej trzeba pilnować roli MASTER/SLAVE |
| IP lub Wi-Fi | Gdy chcesz podglądu z aplikacji i rozszerzonego monitoringu | Dochodzą ustawienia sieciowe, chmura i integracja z telefonem | Trzeba poprawnie dobrać standard sygnału i sieć |
W praktyce największy błąd robi się wtedy, gdy ktoś zakłada, że każdy wideodomofon 5Tech podłącza się „prawie tak samo”. Schemat jest podobny tylko na pierwszym poziomie, a potem różnice zaczynają się liczyć w szczegółach. To właśnie one decydują, czy urządzenie będzie działało stabilnie, czy będzie generowało dziwne objawy już po pierwszym uruchomieniu. Z tego powodu warto najpierw uporządkować elementy układu, zanim przejdę do samego montażu.
Z czego składa się poprawny układ połączeń
W typowym układzie widzę zawsze ten sam zestaw elementów podstawowych: monitor wewnętrzny, stację bramową, zasilanie oraz element wykonawczy, czyli elektrozaczep albo napęd bramy. Jeśli system ma pilnować też wejścia serwisowego, magazynu albo zaplecza sklepu, dołącza się przycisk wyjścia i ewentualnie czujki ruchu. To ważne, bo dopiero po zrozumieniu funkcji każdego elementu da się sensownie czytać schemat.
- Monitor - odbiera wywołanie, pokazuje obraz i często steruje dodatkową automatyką.
- Stacja bramowa - to panel przy wejściu; wysyła sygnał wywołania, a w wersjach rozbudowanych także współpracuje z czytnikiem lub klawiaturą.
- Zasilacz - w jednym z modeli 5Tech monitor zasila się z DC 12V 2A, a kamera lub dodatkowe moduły mogą wymagać osobnego zasilania.
- Elektrozaczep - standardowo 5Tech opisuje współpracę z zaczepami otwieranymi stykiem NO.
- Napęd bramy - działa zwykle przez osobny przekaźnik, więc nie należy go mylić z obwodem furtki.
- Przycisk wyjścia - przydaje się tam, gdzie wejście ma być otwierane także od środka, bez użycia monitora.
- Czujka ruchu - może uruchamiać alarm, a w modelach z kartą SD również zapis zdarzenia.
W dokumentacji 5Tech pojawia się też bardzo praktyczna zasada: wszystkie miejsca łączenia przewodów warto lutować, bo szybkozłączki wprowadzają dodatkowe rezystancje i psują jakość audio oraz wideo. To jeden z tych detali, które z pozoru wyglądają na drobiazg, a w rzeczywistości robią różnicę między instalacją „działa” a instalacją „działa, ale marudzi”. Następny krok to już sam montaż połączeń w terenie.

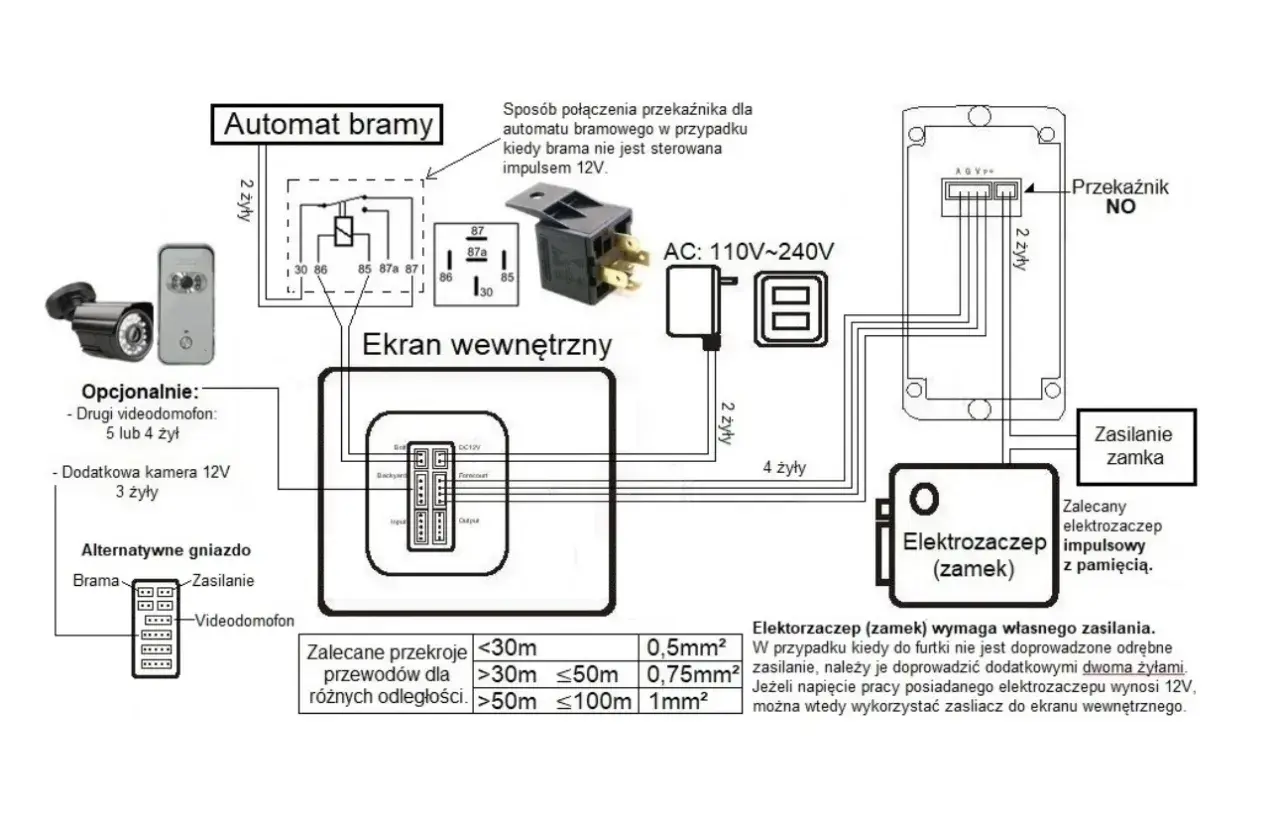

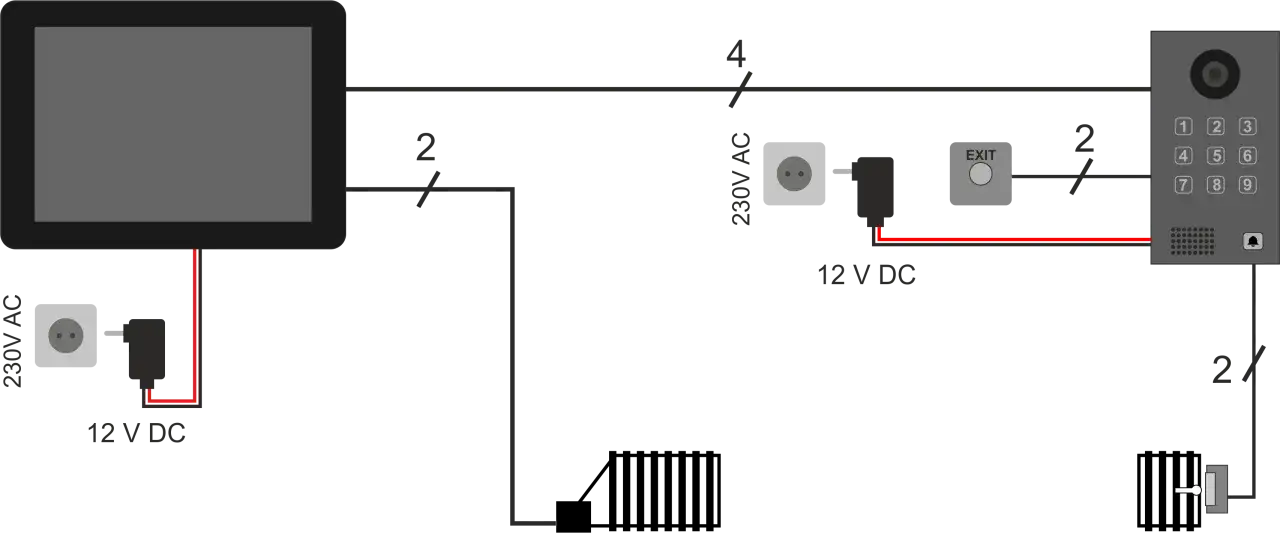

Jak podłączyć monitor, furtkę i bramę w praktyce
Przy montażu zawsze zaczynam od uporządkowania toru wideo i toru sterowania. Jeśli system jest wielomonitorowy, pierwszy ekran ustawiam jako MASTER, a kolejne jako SLAVE; w jednej z instrukcji 5Tech przewidziano numerację od 2 do 6. To nie jest kosmetyka, tylko warunek poprawnego działania wywołań i podglądu.
W rozbudowanych zestawach spotyka się połączenie ekranowaną skrętką, a dla wideo dodatkowo przewód koncentryczny. Taki układ ma sens zwłaszcza wtedy, gdy zależy mi na lepszej stabilności obrazu na dłuższym odcinku albo instalacja ma kilka punktów odbiorczych. Z kolei przy systemach sieciowych trzeba po prostu dopasować okablowanie do standardu Ethernet, bo wtedy schemat pracy urządzeń zmienia się razem z logiką sieci.
| Element | Co robi | Wskazówka montażowa |
|---|---|---|
| Monitor | Odbiera obraz i steruje otwarciem | Sprawdź zasilanie i adres urządzenia |
| Stacja bramowa | Wywołuje monitor i przesyła sygnał z kamery | Nie mieszaj przewodów sygnałowych z zasilaniem |
| Elektrozaczep | Otwiera furtkę po podaniu sygnału | W dokumentacji 5Tech standardowo pracuje z NO |
| Napęd bramy | Steruje bramą wjazdową | Użyj osobnego toru przekaźnikowego, nie zwieraj go z furtką |
| Przycisk wyjścia | Pozwala otworzyć wejście od środka | To przydatne w sklepie, biurze i na zapleczu |
Jeśli montuję taki zestaw w domu albo małym punkcie handlowym, traktuję furtkę i bramę jako dwa osobne scenariusze. Furtka ma działać szybko i bezpiecznie, a brama często ma tylko przyjąć impuls z przekaźnika. To rozdzielenie upraszcza diagnozę, bo gdy coś nie działa, od razu wiem, czy problem dotyczy zaczepu, czy napędu. I właśnie ten podział prowadzi do kolejnego obszaru: alarmów oraz monitoringu zdarzeń.
Jak działa monitoring i alarm w systemie 5Tech
W systemach 5Tech monitoring nie kończy się na samym obrazie z kamery. W modelach z funkcjami alarmowymi monitor może rejestrować zdarzenia, uruchamiać sygnał dźwiękowy i zapisywać materiał na karcie SD. To ważne nie tylko w domu, ale też przy zapleczu sklepu, wejściu serwisowym albo drzwiach do magazynu, gdzie liczy się nie tylko informacja „ktoś wszedł”, ale też co dokładnie się stało.
Z instrukcji jednego z monitorów VERUS wynika kilka bardzo praktycznych rzeczy. Po zwarciu ALARM z GND na wejściach kamery uruchamia się alarm dźwiękowy, a czas alarmu wynosi 120 sekund. W modelach z kartą SD system może dodatkowo zapisać wideo lub zdjęcie. Z kolei czujki ruchu można podłączyć jako NO albo NC, a typ styku ustawia się w monitorze osobno dla kanału.
- NO - alarm uruchamia się po zwarciu styków; to rozwiązanie często spotykane w prostszych czujkach.
- NC - alarm uruchamia się po rozwarciu obwodu; ten wariant bywa korzystniejszy tam, gdzie ważne jest wykrywanie przerwania przewodu.
- Czas alarmu czujki - w jednym z modeli można go ustawić w zakresie 1-10 s, domyślnie na 5 s.
- Czas detekcji ruchu - dla nagrywania po wykryciu ruchu zakres sięga 10-300 s, domyślnie 20 s w opisie trybu nagrywania.
- Kontakt z telefonem - w modelach z siecią i chmurą po wywołaniu potrafi zadzwonić także telefon, co realnie wzmacnia monitoring poza samym monitorem ściennym.
Właśnie ten fragment zwykle przesądza o użyteczności całego systemu. Sam obraz z kamery jest miły, ale dopiero czujka, zapis i alarm robią z wideodomofonu narzędzie do kontroli wejścia. Żeby jednak alarm działał przewidywalnie, trzeba uniknąć kilku powtarzalnych błędów przy montażu i konfiguracji.
Najczęstsze błędy przy montażu i jak je wyłapać
Najczęściej nie psuje się „cały system”, tylko jeden szczegół, który rozwala resztę instalacji. Z mojego doświadczenia wynika, że większość problemów z wideodomofonem da się zawęzić do kabla, zasilania, adresacji albo złego typu styku. Poniżej zebrałem objawy, które widzę najczęściej.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Obraz jest zaszumiony albo zanika | Zły kabel, za dużo łączeń, szybkozłączki zamiast lutowania | Jakość przewodu, ciągłość żył, ekranowanie |
| Monitor nie reaguje prawidłowo w instalacji z kilkoma ekranami | Źle ustawiony MASTER/SLAVE | Adres każdego monitora i kolejność urządzeń |
| Furtka nie otwiera się mimo wywołania | Źle podłączony elektrozaczep albo niewłaściwy typ styku | NO/NC, obwód zaczepu i zasilanie |
| Bramą nie da się sterować z monitora | Napęd bramy wpięto w zły tor albo pomylono przekaźniki | Osobny obwód dla bramy i furtki |
| Alarm uruchamia się losowo | NC/NO ustawione niezgodnie z czujką | Typ styku w monitorze i sposób działania czujki |
| Brak reakcji czujki ruchu | Brak zasilania czujki lub źle połączone ALM i GND | Zasilanie czujki, połączenie równoległe i ciągłość przewodów |
Jeżeli miałbym wskazać jeden nawyk, który oszczędza najwięcej czasu, to byłaby nim kontrola każdego toru osobno: najpierw obraz, potem furtka, potem brama, a na końcu alarm. Taki porządek pozwala wykryć usterkę od razu, zamiast zgadywać, czy problem leży po stronie kamery, monitora czy czujki. A kiedy instalacja ma służyć w domu, sklepie albo na zapleczu technicznym, ten porządek jest jeszcze ważniejszy.
Jak dopasować schemat do domu, sklepu i zaplecza technicznego
W domu jednorodzinnym zwykle wystarcza prosty układ: monitor, stacja przy furtce i elektrozaczep. Jeśli jednak wideodomofon ma pracować w małym sklepie, punkcie usługowym albo na zapleczu magazynowym, od razu myślę szerzej. Tam wideodomofon nie służy tylko do rozmowy z gościem, ale też do kontroli wejścia dostawcy, identyfikacji osoby przy drzwiach i uruchomienia alarmu przy nietypowym ruchu.
- Dom - warto postawić na prosty schemat, ale z możliwością rozbudowy o bramę i czujkę.
- Sklep - dobrze sprawdza się oddzielenie wejścia klientów od wejścia służbowego oraz dołożenie przycisku wyjścia od środka.
- Zaplecze - czujka ruchu i zapis alarmu na SD dają realną przewagę przy nocnej ochronie.
- Obiekt z bramą - osobny tor sterowania napędem pozwala uniknąć pomyłek i niepotrzebnych mostków w instalacji.
Właśnie dlatego lubię patrzeć na schemat nie jak na rysunek „do odhaczania”, ale jak na projekt funkcjonalny. W domu liczy się wygoda, w sklepie bezpieczeństwo personelu i szybka obsługa wejścia, a na zapleczu dochodzi jeszcze logika alarmu i archiwizacji zdarzeń. To prowadzi już prosto do ostatniego etapu: sprawdzenia wszystkiego przed pierwszym uruchomieniem.
Co sprawdzam przed pierwszym uruchomieniem, żeby system działał stabilnie
Przed włączeniem zasilania robię krótką, ale bardzo konkretną kontrolę. Po pierwsze sprawdzam, czy wszystkie połączenia są pewne i czy przewody nie zostały skręcone „na szybko”. Po drugie upewniam się, że monitor ma ustawiony właściwy tryb pracy sygnału wideo, zwłaszcza gdy instalacja korzysta z AHD, CVBS, CVI albo TVI. Po trzecie testuję osobno wywołanie, otwarcie furtki, sterowanie bramą i alarm, bo dopiero taki pełny test pokazuje, czy schemat został podłączony poprawnie.
Jeśli miałbym zostawić jedną praktyczną zasadę, to byłaby bardzo prosta: najpierw dobierz właściwy model i przewód, potem montuj, a dopiero na końcu ustawiaj alarmy oraz monitoring. W systemach 5Tech to właśnie zgodność schematu z konkretnym wariantem urządzenia decyduje o tym, czy instalacja będzie cicha, stabilna i użyteczna na co dzień. A kiedy pojawia się choć cień wątpliwości, najlepiej wrócić do dokumentacji konkretnego modelu, bo tam zwykle ukryty jest szczegół, który robi całą różnicę.
