Monitoring pod okapem - jak zamontować kamerę bez błędów

Monitoring pod okapem ma sens wtedy, gdy kamera ma widzieć wejście, podjazd albo strefę dostaw, a jednocześnie nie ma wisieć na wierzchu i łapać deszczu prosto w obiektyw. Dobrze zaplanowana kamera w podbitce daje zwykle czystszy obraz, lepszą ochronę przed uszkodzeniem i prostsze prowadzenie przewodu. W tym tekście pokazuję, gdzie taki montaż działa najlepiej, jaki typ kamery wybrać, kiedy potrzebna jest puszka montażowa i jak nie wpakować się w problem z prywatnością.

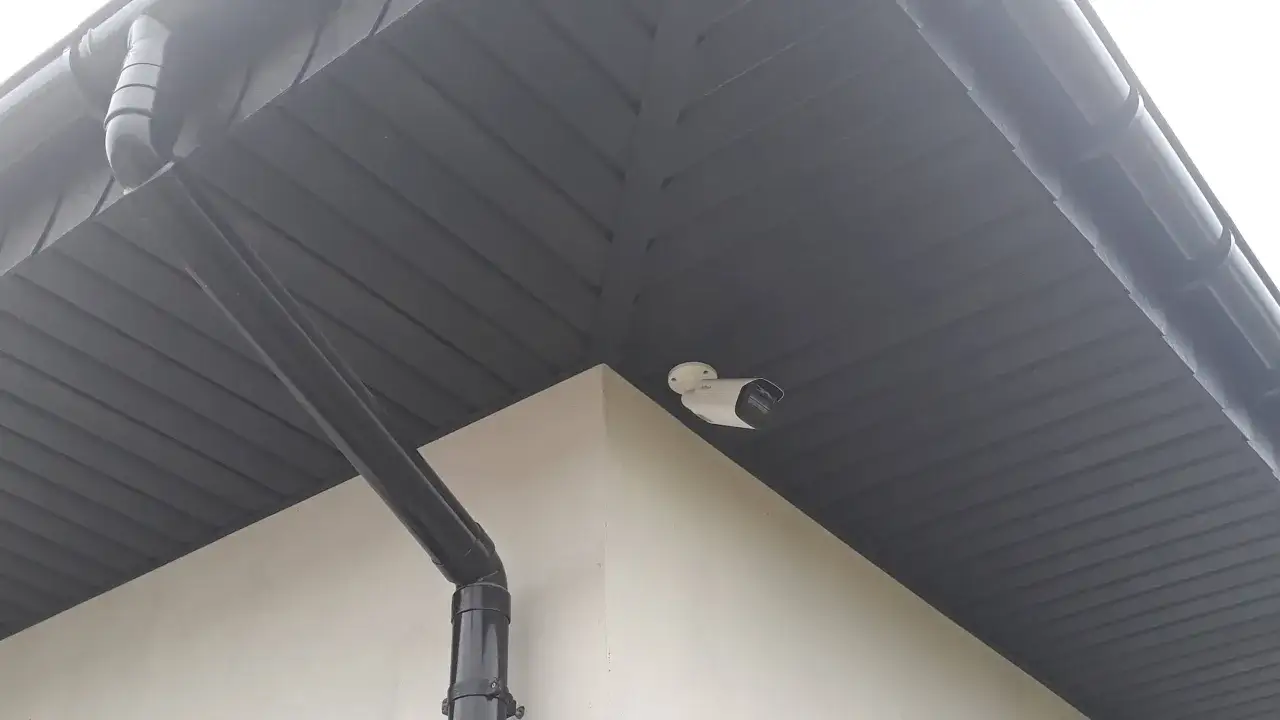

Dlaczego montaż pod podbitką działa lepiej niż na samej ścianie

Ja zwykle zaczynam od prostego pytania: co ma dać kamera, a nie gdzie akurat da się ją przykręcić. Podbitka dachowa ma tu kilka przewag, które w praktyce robią różnicę. Kamera jest częściowo osłonięta przed deszczem, śniegiem i bezpośrednim słońcem, trudniej ją dosięgnąć, a przewód można poprowadzić bardziej estetycznie niż przy montażu na gołej elewacji.

• Mniej ekspozycji na pogodę - obudowa i złącza dostają mniej po plecach niż na otwartej ścianie.
• Lepszy efekt wizualny - instalacja wygląda czysto, co ma znaczenie przy domu, sklepie i budynku usługowym.
• Trudniejszy dostęp dla przypadkowego uszkodzenia - kamera nie jest na pierwszej linii kontaktu.
• Łatwiejsze pokrycie wejścia lub podjazdu - z okapu łatwiej ustawić sensowny kąt widzenia.

To nie znaczy, że taki montaż zawsze wygrywa. Podbitka potrafi też tworzyć cień, a przy zbyt płytkim wysięgu dachu kamera może widzieć głównie ścianę, a nie teren przed budynkiem. Właśnie dlatego najpierw planuję kadr, dopiero potem wybieram sprzęt. To prowadzi prosto do najważniejszego etapu, czyli ustawienia pola widzenia.

Jak zaplanować kadr, zanim przykręcisz kamerę

Największy błąd, jaki widzę, jest prosty: ktoś montuje sprzęt tam, gdzie ma wygodny dostęp, a nie tam, gdzie trzeba obserwować teren. Przy wejściu do sklepu, domu albo magazynku zawsze sprawdzam trzy rzeczy: co dokładnie ma być widoczne, czego nie wolno nagrać i jak zachowa się obraz po zmroku. Bez tego nawet dobra kamera daje przeciętny efekt.

• Cel obserwacji - czy chodzi o twarz przy drzwiach, tablicę rejestracyjną, strefę dostaw, czy tylko ogólny podgląd ruchu.
• Zakres kadru - lepiej pokazać 2-4 metry przed wejściem niż szeroki, ale bezużyteczny obraz całego chodnika.
• Warunki nocne - lampa nad drzwiami, reflektor samochodu albo odbicia od jasnej elewacji potrafią zepsuć obraz bardziej niż słaba rozdzielczość.

Przy montażu nad okapem najczęściej celuję w wysokość około 2,7-4 m i kąt od około 15 do 30 stopni w dół. To dobry kompromis między zasięgiem a czytelnością szczegółu. Zbyt wysoki punkt montażu daje martwe pole tuż pod kamerą, a zbyt niski ułatwia sabotaż i psuje perspektywę. Zanim cokolwiek przykręcę, robię też krótki test z telefonu albo prowizorycznym uchwytem, bo jeden dzień prób oszczędza później wiercenie po raz drugi.

Kiedy kadr jest już przemyślany, można uczciwie wybrać samą kamerę. I tu zaczynają się różnice, które w praktyce są ważniejsze niż marketing na opakowaniu.

Jaki typ kamery najlepiej sprawdza się pod okapem

Do montażu pod podbitką najczęściej wybieram jeden z trzech typów: turret, bullet albo kopułkę. PTZ zostawiam na większe obiekty, gdzie ktoś naprawdę potrzebuje sterowania obrotem i zoomem. W małym sklepie, na podjeździe lub przy bocznym wejściu bardziej liczy się przewidywalny kadr i stabilny obraz niż efektowna funkcja obrotu.

Jeśli miałbym wskazać najbezpieczniejszy wybór dla większości realizacji, postawiłbym na turret. Jest mniej kapryśna niż klasyczna kopułka i łatwiejsza do ustawienia niż cięższy bullet. Pod kątem parametrów szukam zwykle rozdzielczości 4-8 Mpx, obiektywu 2,8 mm do szerokiego kadru albo 4 mm, gdy zależy mi bardziej na detalu niż na panoramicznym widoku.

• WDR - rozszerzony zakres dynamiki, który pomaga, gdy w kadrze jest jednocześnie jasne niebo i cień pod okapem.
• PoE - zasilanie i transmisja danych jednym przewodem, co upraszcza montaż.
• IR - podczerwień do nocnego obrazu; przy fasadach zwykle wystarcza 20-30 m zasięgu.
• IP66 lub IP67 - odporność obudowy na warunki zewnętrzne, która przy kamerze montowanej pod dachem nadal ma znaczenie.

Gdy typ kamery i parametry są już dobrane, największą różnicę robi instalacja. To właśnie kabel, puszka i sposób mocowania decydują, czy system będzie wyglądał jak zrobiony raz a dobrze, czy jak tymczasowa prowizorka.

Kabel, puszka i zasilanie robią większą różnicę, niż się wydaje

Przy montażu pod okapem nie oszczędzam na puszce i porządnym prowadzeniu przewodu. Z zewnątrz kamera może wyglądać solidnie, ale jeśli złączka wisząca w powietrzu dostanie wilgoć, cały zestaw zaczyna być problemem. Puszka montażowa pomaga schować połączenie, zabezpieczyć złącze PoE i zostawić dostęp serwisowy bez rozbierania połowy podbitki.

1. Najpierw sprawdzam, czy mogę dojść z kablem od środka, z poddasza albo z przestrzeni nad sufitem.
2. Zostawiam 20-30 cm zapasu przewodu przy samej kamerze, bo później łatwiej ją ustawić i serwisować.
3. Jeśli podbitka jest z PVC albo innego lekkiego materiału, nie opieram ciężaru kamery wyłącznie na panelu.
4. Gdy przewód wychodzi na zewnątrz, stosuję peszel, rurkę albo inne zabezpieczenie i uszczelniam przejście.
5. Po montażu robię próbę obrazu, dopiero potem dociskam i maskuję wszystko na gotowo.

W praktyce przy lekkiej podbitce lepiej szukać punktu nośnego, niż przykręcać kamerę „na siłę” do cienkiej okładziny. Czasem wystarczy odpowiednio dobrany profil, czasem trzeba wejść w element konstrukcyjny. Jeśli instalacja jest przygotowana dobrze, kamera nie ciąży na panelu, nie pracuje przy wietrze i nie rozszczelnia przejścia kablowego. I właśnie tak z montażu robi się instalację, która naprawdę działa przez lata.

Z technicznego punktu widzenia to też moment, w którym warto policzyć budżet. Bo sama kamera to tylko jedna pozycja na liście, a reszta bywa równie ważna.

Ile kosztuje sensowny zestaw i gdzie nie warto ciąć budżetu

Przy takim montażu rozpiętość cen jest spora, ale da się ją sensownie ująć. W ofertach sklepów takich jak Montersi typowa puszka montażowa do kamer kosztuje mniej więcej 55-120 zł, a 4-kanałowy rejestrator PoE zwykle mieści się w okolicach 730-830 zł. Sama kamera zewnętrzna klasy średniej to najczęściej wydatek około 300-800 zł za sztukę, zależnie od matrycy, obiektywu i funkcji nocnych.

Jeśli mówimy o zestawie na 4 kamery, rozsądny budżet na sprzęt często zamyka się w przedziale około 2500-5500 zł. Z montażem i trudniejszym prowadzeniem przewodów może to być więcej. Ja zwykle nie oszczędzam na kablu, puszce i zasilaniu awaryjnym, bo to właśnie one najczęściej psują tanie realizacje. Oszczędność lepiej szukać w dodatkach, które nie są potrzebne od razu, niż w elementach odpowiedzialnych za stabilność obrazu i bezpieczeństwo całego systemu.

Po budżecie przychodzi czas na najczęstsze potknięcia. To często drobiazgi, ale potrafią przekreślić cały sens montażu.

Najczęstsze błędy i granice prywatności

Najwięcej problemów widzę nie w sprzęcie, tylko w ustawieniu i w tym, co kamera ma w polu widzenia. Czasem wystarczy kilka stopni różnicy, żeby zamiast wejścia do sklepu nagrywać głównie niebo, latarnię albo okno sąsiada. W praktyce większość błędów powtarza się zaskakująco podobnie.

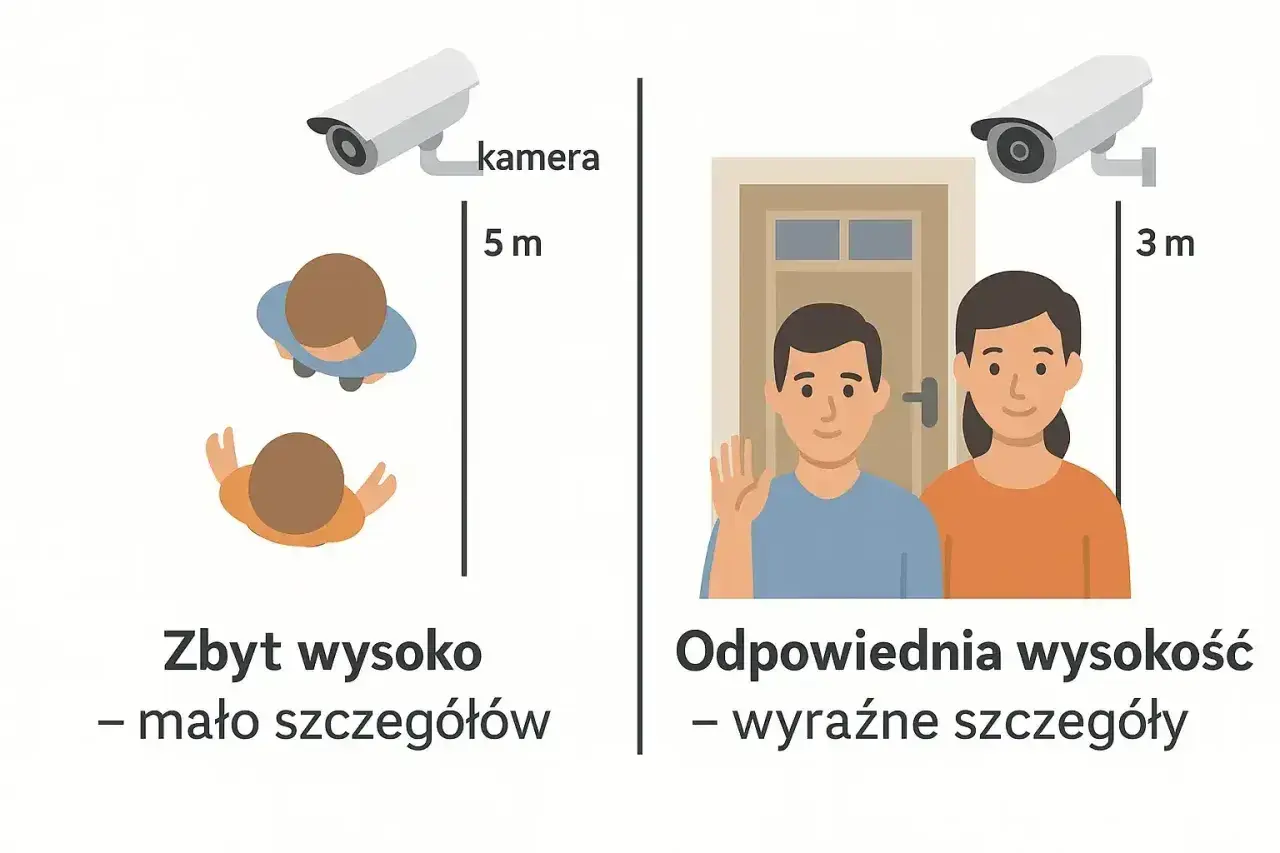

• Zbyt wysoki montaż - kamera widzi dużo, ale mało szczegółu przy twarzy.
• Zbyt niski montaż - urządzenie jest łatwiejsze do uszkodzenia, a kadr bywa płaski.
• Oślepianie przez lampę lub słońce - szczególnie przy wejściach z mocnym oświetleniem nocnym.
• Brak uszczelnienia przejścia kabla - po kilku deszczach zaczynają się korozja i zakłócenia.
• Rejestrowanie cudzej przestrzeni - ogród sąsiada, okna, chodnik, droga publiczna.
• Włączony dźwięk bez potrzeby - audio przy monitoringu zewnętrznym bardzo szybko komplikuje temat prywatności.

Tu wchodzą też przepisy. UODO przypomina, że wyłączenie domowe działa tylko wtedy, gdy monitoring obejmuje wyłącznie własną nieruchomość. Jeśli kamera łapie ulicę, cudzy balkon albo fragment działki sąsiada, sytuacja robi się znacznie bardziej wrażliwa i wymaga ostrożności. Dlatego ja zawsze ustawiam pole widzenia tak, by było widać to, co moje, a nie to, co przypadkowo znajdzie się obok. W sklepie i przy lokalu usługowym dochodzi jeszcze obowiązek czytelnej informacji o monitoringu, więc nie warto tego odkładać na później.

Kiedy te granice są dopięte, zostaje ostatni krok, który lubię najbardziej: szybka kontrola przed oddaniem systemu do użytku.

Co sprawdziłbym przed pierwszym uruchomieniem systemu

Na finiszu robię krótką listę kontrolną i trzymam się jej zawsze tak samo. To najlepszy moment, żeby wychwycić rzeczy, które potem irytują najbardziej. Dobrze ustawiona kamera ma działać bez tłumaczenia się z każdego deszczu, cienia i powiadomienia o ruchu.

• Czy na obrazie widać dokładnie to, co ma być widoczne, czyli wejście, strefę dostaw albo podjazd.
• Czy nocą obraz nie jest przepalony przez lampę nad drzwiami albo reflektor samochodu.
• Czy kamera nie obejmuje zbyt szeroko chodnika, ulicy lub cudzej posesji.
• Czy połączenie PoE, puszka i przejście kabla są zamknięte i dostępne serwisowo.
• Czy system monitoringu współpracuje z alarmem, jeśli ma z nim współpracować.
• Czy powiadomienia, zapis i odtwarzanie nagrań działają bez opóźnień.
• Czy da się łatwo wyczyścić obiektyw i sprawdzić mocowanie bez rozbierania elewacji.

W instalacjach z alarmem traktuję kamerę jako element weryfikacji zdarzenia. Czujka ruchu, kontaktron czy sygnalizator mają zareagować pierwszy, a kamera ma pokazać, co naprawdę się dzieje. To znacznie rozsądniejsze niż liczenie na to, że sam obraz zastąpi cały system bezpieczeństwa. Jeśli ten układ jest dobrze zaplanowany, podbitka przestaje być tylko miejscem montażu, a staje się częścią sensownie działającego monitoringu. I właśnie tak najczęściej buduję skuteczną ochronę przy domu, sklepie albo małym obiekcie usługowym.
