Przewód do konfiguracji centrali alarmowej Satel wygląda jak drobny zakup, ale w praktyce decyduje o tym, czy instalacja da się szybko uruchomić, odczytać i zaktualizować bez zbędnych nerwów. W tym tekście pokazuję, jak rozpoznać właściwy typ kabla, czym różni się RS-232 od TTL, które modele obsługuje USB-RS i na co uważać przy starszych centralach w sklepach, lokalach usługowych czy magazynach.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- USB-RS jest dziś najpraktyczniejszym wyborem do wielu urządzeń Satela, bo obsługuje porty RS-232 i RS-232 (TTL).
- Starsze przewody, takie jak DB9F/RJ-KPL i DB9FC/RJ-KPL, są już oznaczone jako archiwalne, więc często spotyka się je tylko w starszych instalacjach.
- Najczęstszy błąd to pomylenie RS-232 z TTL albo wybór kabla do złego typu gniazda: PIN-3, PIN-5 lub RJ.
- Do wielu central INTEGRA i VERSA używa się DLOADX, a do PERFECTA - PERFECTA Soft; sam kabel musi pasować do portu, a nie tylko do marki.
- USB-RS nie programuje central CA-64, więc przy tej serii trzeba sprawdzić osobną procedurę.
Do czego naprawdę służy przewód programujący
W praktyce kabel do centrali Satel nie służy tylko do „wgrania ustawień”. Ja traktuję go jako narzędzie serwisowe, które daje dostęp do trzech rzeczy: konfiguracji, diagnostyki i aktualizacji oprogramowania. To ważne zwłaszcza tam, gdzie alarm pilnuje sklepu po godzinach, a system jednocześnie współpracuje z monitoringiem, powiadomieniami i automatyką wejścia.
Najczęściej potrzebujesz go wtedy, gdy trzeba odczytać konfigurację po poprzednim instalatorze, zmienić strefy, sprawdzić log zdarzeń albo przygotować centralę do pracy po wymianie płyty głównej. W nowszych rozwiązaniach Satela taki przewód współpracuje z odpowiednim programem na komputerze, na przykład DLOADX, INTEGRA Soft albo PERFECTA Soft. Producent wskazuje też, że DLOADX działa w środowisku Windows 10/11 i pozwala łączyć się z centralą bezpośrednio przez port RS-232 albo przez moduły komunikacyjne.
To oznacza jedną rzecz: sam „kabel Satela” nie jest uniwersalny. O jego przydatności decyduje nie marka, tylko typ portu w urządzeniu i seria centrali. I właśnie od tego trzeba zacząć, zanim cokolwiek trafi do koszyka.
Skoro to już jasne, przechodzę do najważniejszego: który przewód pasuje do której centrali i kiedy warto postawić na USB-RS, a kiedy na rozwiązanie wbudowane w urządzenie.
Jak dobrać przewód do konkretnej centrali Satela

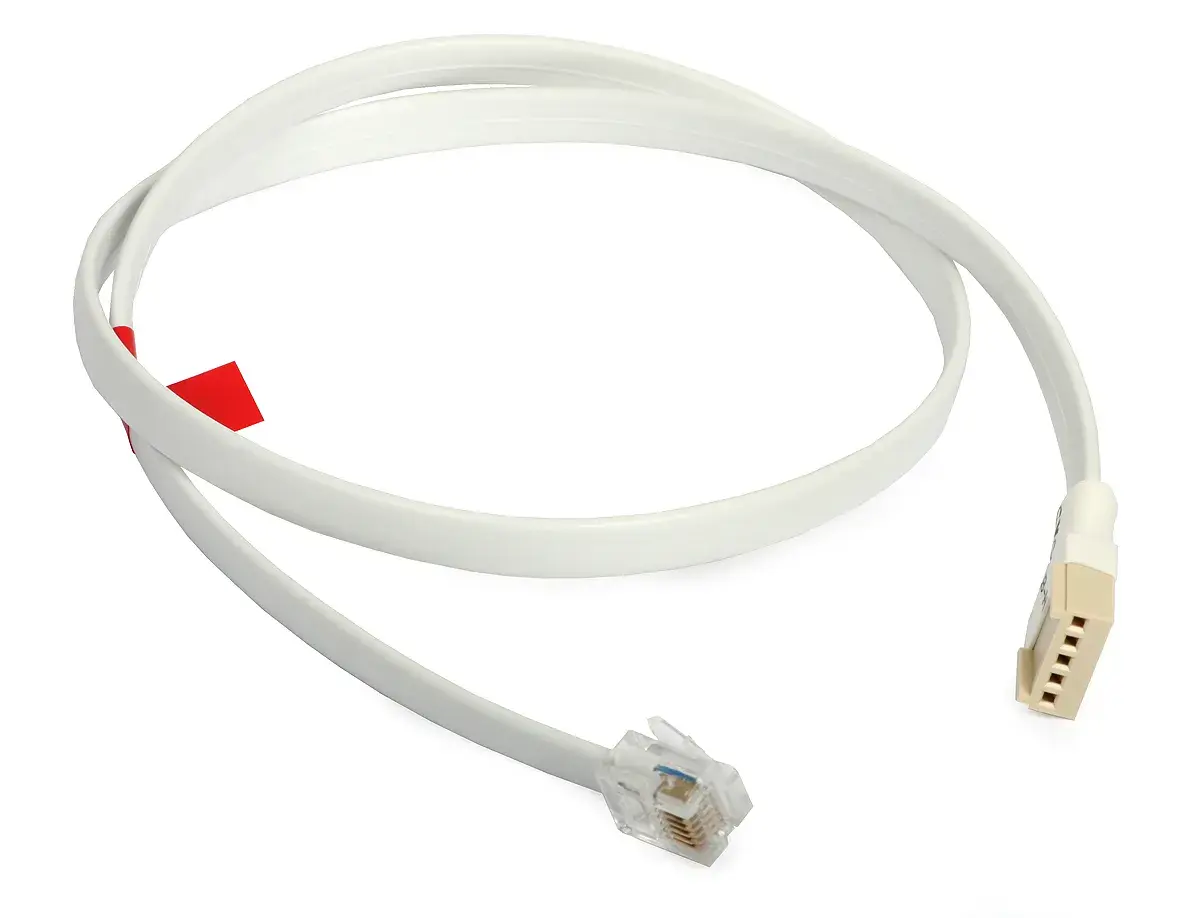

Najprościej patrzeć nie na nazwę handlową kabla, tylko na typ gniazda w centrali. W oficjalnej dokumentacji Satela USB-RS jest opisany jako konwerter do urządzeń z portem RS-232 oraz RS-232 (TTL), a starsze przewody DB9F/RJ-KPL i DB9FC/RJ-KPL są dziś oznaczone jako produkty archiwalne. To dobry sygnał, że w nowych zakupach zwykle wygrywa USB-RS, ale sama zgodność nadal zależy od serii urządzenia.
| Centrala lub seria | Port w urządzeniu | Co zwykle wybieram | Ważna uwaga |
|---|---|---|---|
| INTEGRA / INTEGRA Plus | RS-232, zwykle gniazdo RJ; w części nowszych modeli Plus także port USB | USB-RS albo bezpośredni kabel USB, jeśli model ma port USB na płycie | W starszych opisach spotkasz DB9F/RJ-KPL, ale to dziś rozwiązanie archiwalne |
| VERSA | RS-232 TTL, gniazdo RJ lub PIN-3 | USB-RS | W starszych instalacjach przewijał się DB9FC/RJ-KPL |
| PERFECTA / PERFECTA LTE / PERFECTA-IP | RS-232 (TTL) | USB-RS | To najprostsza droga do konfiguracji i aktualizacji z PC |
| Starsze moduły i urządzenia Satela | RS-232 lub RS-232 (TTL), zależnie od modelu | USB-RS lub, w instalacjach historycznych, starszy przewód zgodny z dokumentacją | Tu nie kupuję „na oko” - najpierw sprawdzam dokładny model i rodzaj portu |
Warto zapamiętać jeszcze jedną rzecz: USB-RS nie programuje central CA-64. To nie jest drobny detal, tylko twarde ograniczenie producenta. Jeśli pracujesz na starszej instalacji, nie zakładaj automatycznie, że jeden przewód załatwi wszystko - przy CA-64 trzeba sprawdzić osobną ścieżkę serwisową.
Gdy dobór kabla mam już za sobą, przechodzę do drugiego problemu, który w praktyce sprawia najwięcej pomyłek: różnicy między RS-232, TTL i fizycznym złączem RJ.
Jak nie pomylić RS-232, TTL i RJ
Tu właśnie najłatwiej o błąd. RJ to tylko kształt gniazda, a nie gwarancja zgodności elektrycznej. Dwa urządzenia mogą mieć podobne złącze, ale pracować w innym standardzie transmisji. Dlatego nie wystarczy spojrzeć, że „wtyczka pasuje” - trzeba jeszcze wiedzieć, czy centrala wymaga RS-232, czy RS-232 (TTL).
Najkrócej mówiąc: RS-232 to klasyczny interfejs komunikacyjny, a TTL to wariant pracujący na innym poziomie sygnałów. Dla użytkownika końcowego różnica jest niewidoczna, ale dla sprzętu kluczowa. Zły dobór może skończyć się tym, że komputer nie zobaczy centrali, program nie odczyta danych albo połączenie będzie działać niestabilnie.
Praktycznie patrzę na to tak:
- PIN-5 i PIN-3 odnoszą się do rodzaju wyprowadzeń w złączu, a nie do „lepszego” albo „gorszego” kabla.
- RJ oznacza gniazdo modułowe, które może występować zarówno przy RS-232, jak i TTL.
- USB-RS jest wygodny, bo w jednym zestawie obsługuje kilka wariantów połączeń, ale nadal trzeba dobrać właściwą końcówkę do konkretnego urządzenia.
Jeśli mam doradzić jedną zasadę, to taką: nie kupuj przewodu po samej nazwie centrali. Najpierw sprawdź typ portu, a dopiero potem wybierz kabel. Ta kolejność oszczędza najwięcej czasu, zwłaszcza przy serwisie kilku obiektów pod rząd. A kiedy już wiesz, co kupić, warto wiedzieć też, jak ten przewód poprawnie uruchomić.
Jak podłączyć kabel i uruchomić programowanie
Sam proces nie jest skomplikowany, ale lubi się wysypać na drobiazgach. W pracy serwisowej robię to zawsze według tej samej kolejności, bo wtedy łatwiej znaleźć przyczynę problemu, jeśli coś nie zadziała od razu.
- Zaczynam od sprawdzenia modelu centrali i portu, a dopiero później biorę kabel z odpowiednią końcówką.
- Instaluję sterownik USB-RS, jeśli używam konwertera USB. To ważne szczególnie w komputerach serwisowych, które nie mają już klasycznego portu COM.
- Uruchamiam właściwy program: DLOADX dla central INTEGRA i VERSA, INTEGRA Soft dla rodziny INTEGRA i INTEGRA Plus, PERFECTA Soft dla central PERFECTA.
- Sprawdzam, czy program widzi połączenie z centralą, a dopiero potem odczytuję konfigurację.
- Robię kopię ustawień przed zmianami. Przy systemach alarmowych to nie jest formalność, tylko zwykła higiena pracy.
- Na końcu aktualizuję firmware albo zmieniam parametry i dopiero wtedy zapisuję konfigurację do urządzenia.
W oficjalnych materiałach Satel dla PERFECTA LTE producent wprost wskazuje, że port RS-232 (TTL) można połączyć z portem USB komputera przez konwerter USB-RS, a po podłączeniu można skonfigurować system w PERFECTA Soft i zaktualizować firmware. To dobry przykład tego, że w wielu nowych centralach kabel nie jest już dodatkiem „na wszelki wypadek”, tylko normalnym elementem uruchomienia systemu.
Jeśli połączenie nie działa od razu, zwykle winny jest nie sam przewód, lecz sterownik, zły port, błędny wybór modelu w programie albo pomylenie TTL z klasycznym RS-232. I właśnie te błędy najczęściej widzę w praktyce.
Najczęstsze błędy przy zakupie i uruchomieniu
W sklepach i małych obiektach handlowych, gdzie alarm obsługuje też monitoring wejścia, magazynu lub zaplecza, pomyłka przy kablu potrafi zatrzymać całą konfigurację na kilka godzin. Najczęściej problem nie wynika z awarii centrali, tylko z jednego z poniższych błędów:
- Kupno przewodu do złego standardu - RJ pasuje mechanicznie, ale elektronika już nie.
- Wybór archiwalnego modelu bez sprawdzenia, czy nadal jest sensowny do nowej instalacji.
- Brak sterownika USB-RS albo jego instalacja po podłączeniu urządzenia, gdy komputer już wcześniej „zgubił” port.
- Pomylenie kabla do programowania z kablem do połączenia modułu z centralą, na przykład przy ETHM-1 Plus.
- Założenie, że jeden przewód obsłuży wszystkie centrale Satela, także te, których producent już nie wspiera w tym samym trybie.
Warto też uważać na zbytnią wiarę w „zgodność z większością modeli”. W alarmach to nie jest wystarczający opis. Jeden model może mieć RS-232 na RJ, inny TTL na PIN-3, a trzeci port USB bez potrzeby stosowania konwertera. Różnica bywa niewielka na papierze, ale bardzo odczuwalna w serwisie. Dlatego przed zakupem zawsze wracam do dwóch danych: dokładnej serii centrali i rodzaju złącza.
To prowadzi już naturalnie do ostatniej rzeczy, którą naprawdę warto sprawdzić przed kliknięciem „kup teraz” albo przed wyjazdem na montaż.
Co jeszcze warto sprawdzić, żeby nie kupić kabla dwa razy
Gdybym miał wskazać tylko trzy rzeczy decydujące o dobrym zakupie, wybrałbym: typ portu, status modelu i długość przewodu. USB-RS ma dołączony kabel USB o długości 1,8 m, a starsze DB9F/RJ-KPL i DB9FC/RJ-KPL miały długość 4 m. Ta różnica ma znaczenie, jeśli centrala siedzi głęboko w szafie, a laptop stoi obok rozdzielni albo na zapleczu sklepu.
Druga sprawa to oprogramowanie. Jeśli pracujesz głównie z INTEGRA i VERSA, DLOADX będzie naturalnym punktem startu. Przy PERFECTA sens ma PERFECTA Soft, a przy starszych urządzeniach trzeba sprawdzić, czy nadal używa się programu przewidzianego do danej serii. Z mojego punktu widzenia lepiej poświęcić pięć minut na weryfikację, niż później szukać kompatybilności między przewodem, sterownikiem i wersją firmware.
Na koniec zostawiam praktyczną zasadę zakupową: jeśli obsługujesz kilka instalacji Satela, USB-RS jest najbezpieczniejszym uniwersalnym wyborem, ale nie zastępuje sprawdzenia konkretnej centrali. W alarmach najwięcej kosztują nie same części, tylko czas stracony na odgadywanie standardu. A jeśli już dziś kompletujesz sprzęt serwisowy, potraktuj kabel jako element zestawu z programem, sterownikiem i krótką notatką o tym, do jakiego modelu był używany.
W praktyce właśnie to daje spokój na montażu: jasny podział na serię centrali, typ złącza i właściwy program. Gdy te trzy rzeczy są zgodne, konfiguracja Satela staje się zwykłą procedurą, a nie walką z przypadkowym przewodem.
