CA-10 to klasyczna centrala alarmowa, którą wciąż spotyka się w działających sklepach, magazynach i niewielkich obiektach usługowych. Jej siła nie polega na efektownych dodatkach, tylko na prostym podziale na strefy, sensownej obsłudze czujek, monitoringu i kilku sposobach powiadamiania. W tym tekście pokazuję, co ta centrala potrafi, jak ją sensownie zaplanować i na co uważać przy konfiguracji, żeby system był użyteczny na co dzień, a nie tylko „odhaczony” po montażu.
Najkrócej: CA-10 to prosty system strefowy, który dobrze działa tam, gdzie liczy się stabilna ochrona i rozsądna konfiguracja
- Obsługuje do 16 wejść, 6 wyjść i 4 strefy, więc nadaje się do podziału sklepu na sensowne obszary ochrony.
- Wspiera monitoring w formacie Contact ID i kilka metod powiadamiania, ale wymaga dopasowania do stacji i dodatkowych modułów.
- Konfiguracja odbywa się lokalnie z manipulatora lub komputera przez RS-232, a w starszych scenariuszach także zdalnie przez modem.
- Najwięcej błędów wynika nie z elektroniki, tylko ze złego podziału stref, źle opisanych wejść i przypadkowych uprawnień użytkowników.
- To rozwiązanie archiwalne, więc w 2026 warto je oceniać także przez pryzmat serwisu, dostępności części i planów rozbudowy.
Czym jest CA-10 i gdzie sprawdza się najlepiej
W praktyce traktuję CA-10 jako centralę do małych i średnich obiektów, w których potrzebna jest logiczna ochrona kilku osobnych obszarów, ale bez rozbudowanej automatyki czy nowoczesnego ekosystemu IP. Taki układ dobrze pasuje do sklepu z salą sprzedaży, zapleczem, magazynem i jednym wejściem technicznym, bo każdą z tych części można potraktować osobno.
To ważne rozróżnienie: nie każda instalacja potrzebuje dużej, wielomodulowej platformy. Jeśli celem jest stabilny alarm, monitoring i prosta obsługa przez personel, CA-10 nadal ma sens. Jeśli jednak od początku chcesz aplikację mobilną, rozbudowane integracje sieciowe i wygodne zdalne zarządzanie przez internet, ja częściej patrzyłbym już na nowsze rozwiązania.
Oficjalny opis SATEL pokazuje też, że system był projektowany z myślą o pracy strefowej, a nie o jednym, zwartym obwodzie alarmowym. I właśnie w tym upatruję jego największej zalety: dobrze zaplanowana strefowość daje porządek w codziennej obsłudze, zwłaszcza w handlu, gdzie po godzinach nie wszystkie pomieszczenia mają być traktowane tak samo.
Najważniejsze funkcje, które warto znać przed konfiguracją
Jeśli ktoś pyta mnie, co w tej centrali naprawdę robi różnicę, nie zaczynam od samej płyty głównej, tylko od funkcji, które wpływają na codzienną pracę sklepu. W oficjalnym opisie CA-10 SATEL wymienia kilka elementów, które warto rozumieć praktycznie, a nie tylko „z listy parametrów”.
| Funkcja | Co daje w praktyce | Na co uważać |
|---|---|---|
| Do 16 wejść | Wystarcza na podstawowy podział czujek, kontaktronów i linii sabotażowych w sklepie lub magazynie. | Przy większym obiekcie szybciej robi się ciasno i trzeba dobrze planować priorytety. |
| 6 programowalnych wyjść | Pozwalają sterować sygnalizatorem, lampą, zamkiem, wskaźnikiem stanu albo innym prostym urządzeniem. | Nie warto marnować wyjść na rzeczy, które nie mają realnego znaczenia operacyjnego. |
| 4 strefy | Ułatwiają podział na salę sprzedaży, zaplecze, magazyn i część techniczną. | Źle przypisane strefy powodują fałszywe alarmy i chaos przy zamykaniu lokalu. |
| Monitoring Contact ID i inne formaty | Umożliwia współpracę ze stacją monitorującą i przekazywanie zdarzeń w uporządkowany sposób. | Stacja i tor komunikacji muszą obsługiwać wybrany format, inaczej potencjał systemu się marnuje. |
| Do 255 zdarzeń w pamięci | Pozwala odtworzyć historię alarmów, awarii i reakcji użytkowników. | Bez regularnego przeglądu zdarzeń pamięć sama nie rozwiąże problemu złych ustawień. |
| 4 timery | Przydają się do automatyzacji uzbrajania, rozbrajania albo sterowania wyjściami o stałych porach. | Timer powinien wynikać z realnego rytmu pracy sklepu, a nie z wygody instalatora. |
| Programowanie lokalne i zdalne | Ułatwia serwis, korekty i dopasowanie systemu po montażu. | W starszych centralach zdalny dostęp jest zwykle mniej wygodny niż w nowych systemach. |
W praktyce największą wartość mają trzy rzeczy: strefy, pamięć zdarzeń i monitoring. Reszta ma sens wtedy, gdy faktycznie wspiera konkretny scenariusz pracy, na przykład otwarcie sklepu, zamknięcie lokalu, nocny dozór albo powiadomienia po alarmie.
Warto też pamiętać, że system przewiduje różne typy reakcji, w tym alarm włamaniowy, sabotażowy, napadowy, pożarowy i pomocniczy. To nie są ozdobniki. W sklepie sabotaż oznacza zwykle próbę odpięcia czujki lub manipulację przy obudowie, a alarm napadowy może być przydatny przy kasie lub w biurze, o ile instalator świadomie zostawi taką funkcję włączoną.
Jak zaplanować system przed programowaniem
Ja zaczynam od mapy obiektu, nie od samego wprowadzania parametrów. Jeśli najpierw ustalisz, co ma się dziać w każdej strefie, później dużo łatwiej dobrać wejścia, timery, uprawnienia i sposób powiadamiania. W sklepie to szczególnie ważne, bo jeden błąd w logice dozoru szybko kończy się albo fałszywym alarmem, albo bezsensownym obchodzeniem systemu przez personel.
Przeczytaj również: Domowy monitoring - Jak mądrze wybrać i uniknąć błędów?
Przykład dla sklepu
W małym punkcie handlowym zwykle dzielę przestrzeń na trzy lub cztery logiczne obszary:
- sala sprzedaży, czyli część dostępna dla klientów,
- zaplecze i biuro, gdzie znajdują się dokumenty, kasa lub sprzęt,
- magazyn albo strefa dostaw, jeśli jest wydzielona,
- wejście techniczne, które bywa otwierane poza godzinami sprzedaży.
Taki podział nie jest sztuką dla sztuki. Dzięki niemu można uzbrajać tylko te pomieszczenia, które mają faktycznie zostać zamknięte, a resztę zostawić w trybie częściowym. W handlu to bardzo praktyczne, bo personel często kończy pracę o różnych porach, a dostawy, sprzątanie i odbiór towaru nie muszą oznaczać wyłączenia całego alarmu.
Przed programowaniem warto też zdecydować, jak będą pracowały linie wejściowe. Najczęściej spotkasz NO, NC, EOL oraz 2EOL/NO i 2EOL/NC. Mówiąc prosto: różnią się sposobem nadzoru czujki i tego, czy centrala potrafi odróżnić zwykłe naruszenie od sabotażu. Ja przy nowych liniach zwykle patrzę przychylniej na 2EOL, bo daje lepszą diagnostykę, ale tylko wtedy, gdy cała instalacja jest do tego przygotowana.
| Typ wejścia | Kiedy ma sens | Co daje |
|---|---|---|
| NO | Przy prostych zastosowaniach i najłatwiejszym okablowaniu. | Minimalna komplikacja, ale słabsza diagnostyka. |
| NC | W starszych instalacjach i przy prostych czujkach przewodowych. | Popularny i sprawdzony wariant, choć mniej informacyjny niż 2EOL. |
| EOL | Gdy chcesz dołożyć podstawowy nadzór linii. | Lepsza kontrola niż przy NO/NC bez rezystora końcowego. |
| 2EOL/NO lub 2EOL/NC | Gdy zależy Ci na rozróżnieniu alarmu i sabotażu. | Najbardziej czytelna diagnostyka w codziennej eksploatacji. |
W tym miejscu dochodzi jeszcze jedna rzecz, o której wiele osób zapomina: nazwy wejść i uprawnienia użytkowników. Jeśli po montażu system pokazuje tylko numer „wejście 7”, to później nikt nie pamięta, co ono obsługuje. A jeśli wszyscy mają te same hasła, to po pierwszym problemie nikt już nie wie, kto rzeczywiście zmienił ustawienia.
Konfiguracja krok po kroku bez pomijania ważnych ustawień
Konfigurację da się zrobić lokalnie z manipulatora albo z komputera podłączonego do portu RS-232. W starszych scenariuszach przewidziano też zdalne programowanie przez modem, ale w 2026 traktowałbym to raczej jako cechę systemu legacy niż wygodny standard pracy. W praktyce najważniejsze jest to, by po kolei uporządkować logikę obiektu, a nie tylko „przeklikać” opcje.
- Sprawdź zasilanie, czujki i okablowanie. Zanim cokolwiek zapiszesz, upewnij się, że linie są logiczne, a sabotaż działa tam, gdzie ma działać.
- Opisz każde wejście. Nazwy typu „drzwi magazyn” czy „witryna front” oszczędzają mnóstwo czasu przy serwisie i testach.
- Przypisz wejścia do stref. W sklepie to zwykle najważniejszy etap, bo od niego zależy, czy da się rozbroić tylko część obiektu.
- Ustal typy reakcji. Nie każda czujka musi wywoływać alarm natychmiastowy, ale każda powinna mieć jasną rolę.
- Skonfiguruj wyjścia. Zdecyduj, co ma włączyć sygnalizator, lampę, zamek albo inne urządzenie wykonawcze.
- Wprowadź użytkowników i uprawnienia. Oddziel konto serwisowe od kont pracowników i nie dawaj wszystkim pełnej kontroli.
- Ustaw timery i czas centrali. To drobiazg, który później ma duże znaczenie przy historii zdarzeń, automatyzacji i harmonogramach.
- Przetestuj alarmy i awarie. Sprawdź nie tylko naruszenie czujki, ale też sabotaż, zanik zasilania i reakcję monitoringu.
Jeśli mam wskazać jeden błąd, który widzę najczęściej, to jest nim brak testu końcowego. System wygląda na gotowy, syrena działa, manipulator świeci, ale nikt nie sprawdził, czy alarm z konkretnej czujki trafia tam, gdzie powinien, a awaria linii rzeczywiście się pojawia. Przy alarmach handlowych to ryzyko jest po prostu zbyt duże.
W dokumentacji i funkcjach użytkownika SATEL dla CA-10 przewidziano też czuwanie ciche, częściowe załączenie dozoru i różne skróty obsługi z klawiatury. To przydatne, ale tylko wtedy, gdy instalator świadomie zostawi te opcje włączone. Dla personelu sklepu ważne jest jedno: system ma pomagać w codziennej pracy, a nie zmuszać do pamiętania skomplikowanych sekwencji.
Monitoring i codzienna obsługa w praktyce sklepowej
W sklepie monitoring nie jest dodatkiem. To on decyduje, czy po alarmie ktoś zareaguje, czy tylko zawyje syrena. CA-10 potrafi wysyłać zdarzenia do stacji monitorującej w formacie Contact ID i innych wspieranych protokołach, a producent podaje też możliwość pracy z dwoma numerami stacji. Dla praktyki oznacza to jedno: tor komunikacji trzeba dobrać do realnej infrastruktury, a nie odwrotnie.
Warto patrzeć na to także od strony powiadamiania właściciela. Centrala obsługuje kilka numerów telefonów oraz komunikaty głosowe i tekstowe, więc można zbudować prosty układ alarmowy, w którym stacja monitorująca dostaje zdarzenie, a właściciel dodatkowo dostaje sygnał o problemie po godzinach. To nie zastępuje dobrze ustawionego monitoringu, ale daje drugą warstwę informacji.
| Rodzaj zdarzenia | Co oznacza | Dlaczego ma znaczenie w sklepie |
|---|---|---|
| Alarm włamaniowy | Naruszenie czujki lub linii dozorowej. | Najczęstszy scenariusz po zamknięciu lokalu. |
| Alarm sabotażowy | Otwarcie, odpięcie albo uszkodzenie elementu systemu. | Chroni przed próbą wyłączenia alarmu zanim dojdzie do włamania. |
| Alarm napadowy | Wywołanie z klawiatury, jeśli instalator dopuścił taką funkcję. | Przydaje się przy kasie lub w biurze, ale nie zawsze powinien być aktywny. |
| Alarm pożarowy i pomocniczy | Także wywołania z klawiatury, zależne od konfiguracji. | Mogą wspierać procedury bezpieczeństwa w obiekcie handlowym. |
W starszych instalacjach przydaje się też moduł MST-1, czyli sterowanie telefoniczne DTMF. To rozwiązanie pozwala wykonać kilka podstawowych operacji przez telefon, na przykład sprawdzić stan stref, uzbroić system, skasować alarm albo zablokować wybrane wejścia. Dziś nie nazwałbym tego wygodnym standardem, ale jeśli system już działa w takim układzie, nadal bywa użyteczny jako awaryjna droga obsługi.

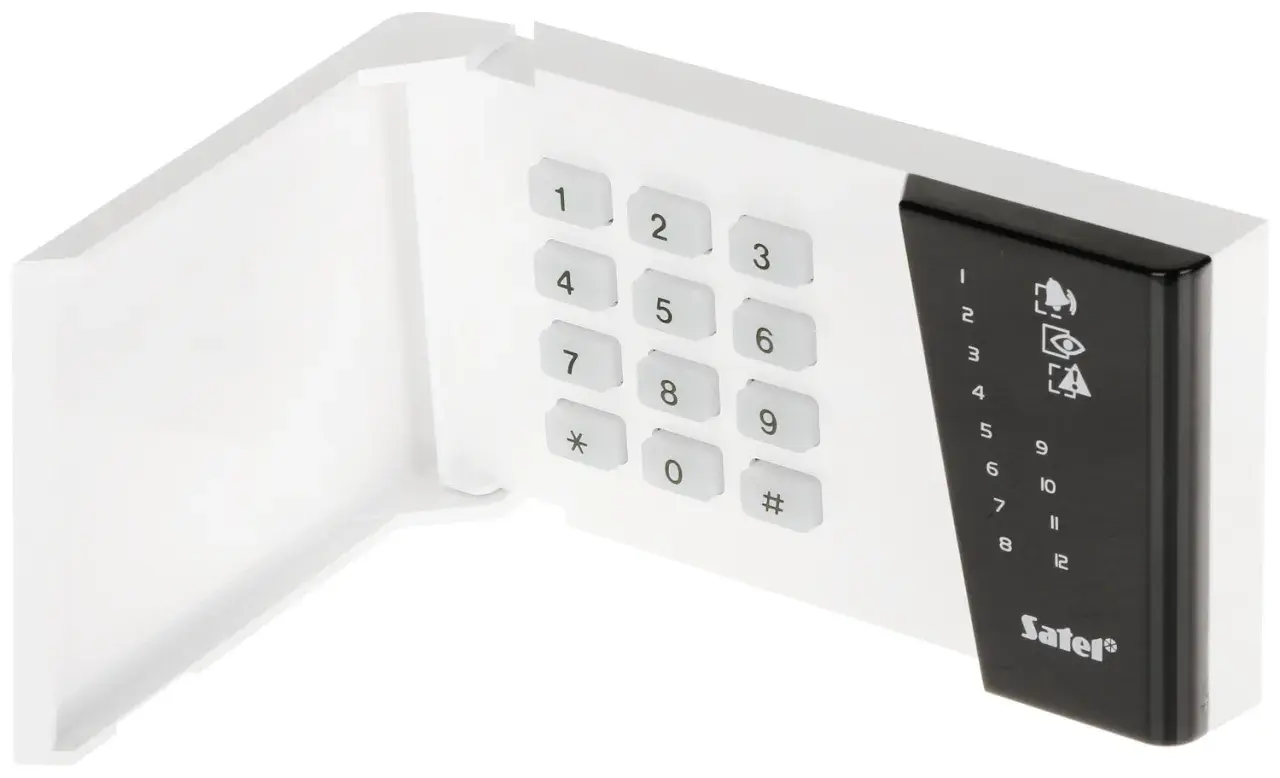

Na poziomie codziennego użytkowania najbardziej doceniam rzeczy proste: czytelny manipulator, dobrą nazwę strefy, sensowne sygnały gongu i jasny podział, kto może tylko uzbroić lokal, a kto może zmieniać konfigurację. W handlu to często ważniejsze niż „bogate menu”, bo personel ma działać szybko i bez stresu.
Kiedy ten system warto zachować, a kiedy myśleć o modernizacji
W 2026 CA-10 nadal może być rozsądnym wyborem, ale głównie tam, gdzie istniejący system ma być utrzymany w dobrej formie. Jeśli obiekt działa stabilnie, monitoring jest zorganizowany, a instalacja nie wymaga dużej rozbudowy, ja częściej rekomenduję dopracowanie konfiguracji niż wymianę wszystkiego na siłę.
| Sytuacja | Co bym zrobił | Dlaczego |
|---|---|---|
| System działa, ale wymaga porządków | Zostawiłbym CA-10 i poprawił strefy, nazwy wejść, timery oraz testy. | Najtańsza i najszybsza droga do realnej poprawy bezpieczeństwa. |
| Potrzebujesz aplikacji, push i wygodnego zdalnego zarządzania | Rozważyłbym modernizację. | Starsza architektura zwykle nie daje takiego komfortu jak nowsze platformy. |
| Obiekt rośnie i zaczyna brakować wejść lub stref | Patrzyłbym w stronę nowej centrali. | Rozbudowa starego systemu bywa droższa niż wymiana. |
| Chcesz utrzymać prostą ochronę małego sklepu bez wielkich zmian | Zostałbym przy CA-10, ale po pełnym przeglądzie serwisowym. | To nadal może być praktyczne i ekonomiczne rozwiązanie. |
Z mojego punktu widzenia największa różnica nie leży w tym, czy centrala jest „stara” czy „nowa”, tylko czy ktoś naprawdę zaprojektował ją pod obiekt. Jeśli CA-10 ma dobrze opisane strefy, poprawnie dobrane linie, sensowne powiadamianie i regularnie testowany monitoring, nadal potrafi działać solidnie. Jeśli jednak ma być fundamentem nowej inwestycji z myślą o szerokiej rozbudowie i wygodnym zdalnym zarządzaniu, lepiej od razu policzyć koszt modernizacji niż później walczyć z ograniczeniami architektury.
