Dobór skrętki do monitoringu rzadko jest wyłącznie kwestią ceny. Od typu przewodu zależą zasięg, stabilność zasilania PoE, odporność na zakłócenia i to, czy kamera w sklepie będzie działała równie pewnie w ciągu dnia, jak i po włączeniu podczerwieni nocą. W tym artykule pokazuję, jaki kabel ma sens w kamerach IP i w rozwiązaniach analogowych, czym różni się Cat5e od Cat6 oraz kiedy opłaca się dopłacić do wersji zewnętrznej, ekranowanej albo pełnomiedzianej.
Najważniejsze rzeczy, które warto ustalić przed zakupem
- Do większości instalacji w sklepie wystarcza Cat5e lub Cat6 z pełnej miedzi.
- 100 m to praktyczny limit standardowego PoE, a nie punkt do przekraczania „na siłę”.
- Na zewnątrz lepiej sprawdza się kabel UV, żelowany albo w wersji outdoor.
- CCA jest tańsze, ale przy kamerach częściej powoduje problemy z zasilaniem i stabilnością.
- W trasach przy zasilaniu 230 V ważne są nie tylko parametry kabla, ale też poprawne prowadzenie przewodu.
Do czego skrętka w monitoringu nadaje się najlepiej

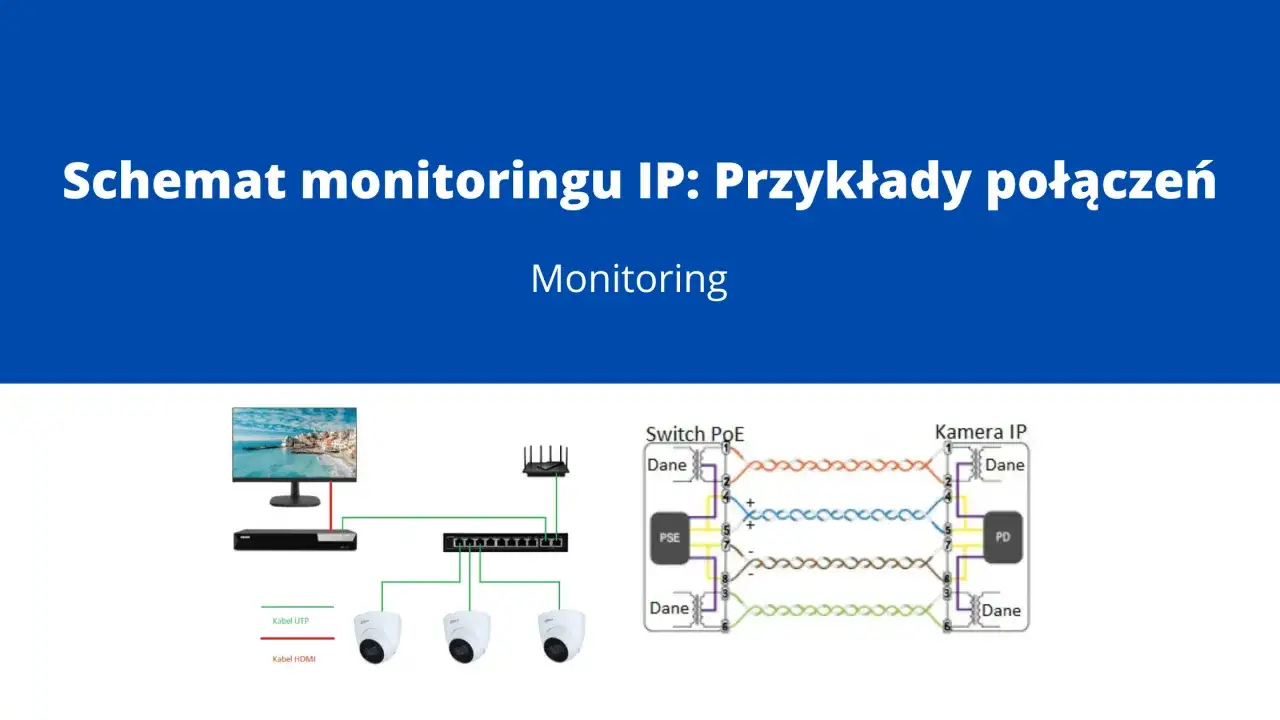

Najbardziej oczywiste zastosowanie to kamery IP z PoE, czyli takie, które dostają dane i zasilanie jednym przewodem. To wygodne w małym sklepie, na zapleczu, w magazynie i przy wejściu, bo upraszcza montaż i ogranicza liczbę zasilaczy w terenie. W praktyce taki układ najlepiej sprawdza się tam, gdzie chcesz mieć porządek w okablowaniu i łatwy serwis po kilku latach, a nie tylko szybkie uruchomienie systemu.
Skrętka bywa też używana w systemach analogowych HD-CVI, HD-TVI i AHD, ale wtedy zwykle potrzebne są baluny albo inne adaptery sygnałowe. To ważne rozróżnienie: w kamerach IP przewód jest częścią sieci, a w rozwiązaniach analogowych pełni bardziej rolę nośnika sygnału po odpowiednim przetworzeniu. Jeśli mieszasz te dwa światy, łatwo kupić kabel „na oko” i później zdziwić się, że obraz działa, ale zasilanie już nie trzyma parametrów.
- W małym sklepie skrętka ułatwia prowadzenie jednego kabla do kamery zamiast dwóch osobnych tras.
- W magazynie liczy się odporność na zakłócenia i prosty serwis, więc porządna instalacja sieciowa ma przewagę nad prowizorką.
- Na parkingu i przy elewacji przewód musi wytrzymać warunki atmosferyczne, a nie tylko „dać obraz na chwilę”.
Skoro już wiadomo, do jakiego typu systemu warto ten przewód stosować, czas przejść do tego, jaką konkretnie skrętkę wybrać, żeby nie przepłacić i nie zbudować problemu jeszcze przed pierwszym uruchomieniem.
Jak wybrać właściwy typ kabla
W monitoringu nie wygrywa ten kabel, na którym nadrukowano najwięcej marketingu. Najlepiej działa taki, który pasuje do trasy, obciążenia PoE i warunków pracy. Ja patrzę przede wszystkim na trzy rzeczy: kategorię kabla, materiał żyły i to, czy przewód jest przeznaczony do wnętrza, czy na zewnątrz.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Cat5e U/UTP z pełnej miedzi | Większość standardowych instalacji w sklepach i małych obiektach | Dobry stosunek ceny do możliwości, zwykle wystarcza do 100 m | Mniejszy zapas przy zakłóceniach niż w lepiej ekranowanych wersjach |
| Cat6 U/UTP z pełnej miedzi | Gdy chcesz większy margines bezpieczeństwa albo planujesz rozbudowę | Lepszy zapas parametrów, sensowny wybór do nowych instalacji | Droższy od Cat5e, nie naprawi źle poprowadzonej trasy |
| F/UTP lub FTP z pełnej miedzi | Trasy blisko zasilania, falowników, UPS-ów, rozdzielni | Lepsza odporność na zakłócenia elektromagnetyczne | Wymaga starannego montażu i konsekwentnego podejścia do ekranowania |
| Wersja outdoor, UV lub żelowana | Elewacje, parkingi, podjazdy, odcinki zewnętrzne | Lepsza odporność na słońce, wilgoć i zmiany temperatury | Zwykle wyższa cena i większa sztywność przewodu |
| CCA | Tylko przy naprawdę ograniczonym budżecie i krótkich odcinkach | Niska cena zakupu | Większe spadki napięcia, gorsze PoE, słabsza stabilność w dłuższej perspektywie |
Jeżeli mam wybrać jeden bezpieczny kierunek do typowego sklepu, stawiam na pełną miedź. Sama kategoria Cat6 nie uratuje instalacji, jeśli producent oszczędził na materiale żyły. Z kolei ekranowanie ma sens tam, gdzie przewód naprawdę biegnie obok źródeł zakłóceń, a nie jako „magiczny upgrade” do każdej trasy.
To prowadzi do kolejnej praktycznej sprawy: nawet dobry kabel może zawieść, jeśli projekt długości i zasilania PoE jest zrobiony zbyt optymistycznie.
Gdzie kończy się bezpieczna długość połączenia
Standardowy punkt odniesienia to 100 m. W praktyce traktuję to jako górny limit projektowy dla zwykłego PoE, a nie odległość, którą trzeba wykorzystać do ostatniego metra. Im dłuższa trasa i im większy pobór prądu przez kamerę, tym większe znaczenie ma jakość przewodu, średnica żyły i spadek napięcia na odcinku.
Przy kamerach z mocnym IR, grzałką albo mechaniką PTZ nie warto iść „na styk”. Kamera może działać w dzień, a po zmroku zaczyna się resetować właśnie wtedy, gdy dołącza podczerwień i pobór mocy rośnie. Taki objaw najczęściej nie oznacza wadliwej kamery, tylko zbyt słaby kabel, zbyt długi odcinek albo budżet PoE ustawiony bez zapasu.
| Długość trasy | Jak do tego podchodzę |
|---|---|
| Do 80 m | Bezpieczny obszar dla większości standardowych kamer IP z PoE. |
| 80-100 m | Wciąż możliwe, ale tylko na dobrym kablu i bez zbędnych połączeń po drodze. |
| Powyżej 100 m | Lepszy będzie switch pośredni, extender PoE albo inna architektura sieci. |
| 100-250 m | To już strefa specjalnych rozwiązań long-distance, a nie klasycznego projektu. |
Niektóre switche mają tryby rozszerzonego zasięgu, ale zwykle odbywa się to kosztem prędkości lub komfortu pracy. Dlatego w realnych instalacjach handlowych wolę dodać punkt pośredni albo lepiej rozplanować trasę, niż później szukać przyczyny losowych restartów kamer po zmroku.
Gdy długość i zasilanie są już pod kontrolą, liczy się jeszcze sposób prowadzenia przewodu. I właśnie tu w praktyce wychodzą najdroższe błędy.
Jak prowadzić instalację w sklepie i na zapleczu
W małym sklepie największym problemem nie bywa sam dystans, tylko chaos instalacyjny. Kable prowadzone „na szybko” przy końcu remontu później komplikują serwis, utrudniają rozbudowę i podnoszą ryzyko awarii. Dlatego w monitoringu handlowym planuję trasę tak, jak planuje się regały albo oświetlenie: z zapasem, z myślą o serwisie i bez przypadkowych skrótów.
- Nie prowadzę skrętki równolegle do przewodów 230 V na długim odcinku, jeśli da się tego uniknąć.
- Gdy trasa musi przeciąć zasilanie, robię to możliwie pod prostym kątem.
- Nie zostawiam luźnych połączeń i skrętek „na szybko” w suficie podwieszanym.
- Każdy punkt opisuję, bo po roku to oszczędza czas i pieniądze przy serwisie.
- Na zewnątrz używam przewodu odpornego na UV i wilgoć, a przy przejściach przez elewację zabezpieczam miejsce wejścia kabla.
- W szafie lub punkcie dystrybucyjnym wolę porządny panel i keystony niż prowizoryczne zakończenia.
W sklepie detalicznym szczególnie pilnuję stref wejściowych, witryn i zaplecza magazynowego. Tam kabel narażony jest nie tylko na zakłócenia, ale też na przypadkowe uszkodzenia podczas prac serwisowych czy zmian ekspozycji. Jeśli monitoring ma działać długo, kabel musi być częścią dobrze zaprojektowanej trasy, a nie tylko elementem „do podłączenia”.
Na tym etapie łatwo też popełnić kilka klasycznych błędów zakupowych, które potrafią zepsuć całą instalację mimo poprawnego projektu.
Najczęstsze błędy, przez które kamera zaczyna sprawiać problemy
Najczęściej widzę oszczędzanie tam, gdzie oszczędność jest tylko pozorna. W monitoringu problem nie zawsze wychodzi od razu. Czasem wszystko działa tydzień, miesiąc albo cały sezon, a awarie zaczynają się dopiero przy większym obciążeniu, wilgoci, upałach albo po dołożeniu kolejnej kamery do tego samego switcha.
- Wybór CCA zamiast miedzi - krótkoterminowo obniża koszt, ale przy PoE szybciej ujawnia spadki napięcia.
- Ignorowanie poboru mocy kamery - kamera z IR, grzaniem lub PTZ potrafi wymagać znacznie więcej niż model podstawowy.
- Zbyt wiele złączek i przejściówek - każde dodatkowe połączenie to kolejne miejsce potencjalnej awarii.
- Ekranowanie bez sensownego montażu - sam napis FTP nie pomaga, jeśli instalacja jest poprowadzona byle jak.
- Przewód niewłaściwy do warunków zewnętrznych - zwykłe PVC na elewacji szybciej traci właściwości.
- Brak testu po zakończeniu prac - bez pomiaru trudno odróżnić dobry montaż od tymczasowego szczęścia.
Gdy mam wskazać jeden błąd, który najczęściej mści się po czasie, to jest nim właśnie CCA. Na papierze różnica w cenie wygląda atrakcyjnie, ale w realnej instalacji PoE oszczędność bywa niewielka wobec ryzyka reklamacji, dojazdu serwisowego i straconego czasu. To prowadzi wprost do pytania o budżet: ile rozsądnie wydać i za co faktycznie płacisz.
Za co naprawdę płacisz przy zakupie skrętki do monitoringu
Na rynku w Polsce ceny są zróżnicowane, ale pewne widełki powtarzają się dość wyraźnie. Do typowego sklepu najczęściej spotyka się rolki 305 m, bo to wygodny format do większej instalacji. Różnice wynikają nie tylko z kategorii kabla, lecz także z materiału żyły, ekranowania, wersji outdoor i klasy wykonania.
| Typ kabla | Orientacyjny koszt rolki 305 m | Co to oznacza w praktyce |
|---|---|---|
| Cat5e U/UTP z miedzi | Około 330-500 zł | Dobra baza do standardowego monitoringu w sklepie i na zapleczu. |
| Cat5e F/UTP z miedzi | Około 700 zł | Większy spokój przy zakłóceniach i bardziej wymagającej trasie. |
| Cat6 U/UTP z miedzi | Około 700-715 zł | Rozsądny wybór, jeśli chcesz mocniejszy margines pod przyszłą rozbudowę. |
| Wersje outdoor, żelowane lub ekranowane premium | Zwykle wyżej, zależnie od konstrukcji | Konieczne tam, gdzie kabel pracuje na zewnątrz lub w trudniejszym środowisku. |
Do tego dolicz końcówki, puszki, keystony, ewentualny patch panel i osprzęt montażowy. W pojedynczym punkcie to nie są gigantyczne kwoty, ale w całej instalacji robi się z tego realny koszt. Dlatego do typowego sklepu wybrałbym porządną skrętkę z miedzi, dobrał typ do środowiska pracy i zostawił zapas na zasilanie PoE oraz serwis. To zwykle daje lepszy efekt niż kupowanie najtańszego przewodu i nadrabianie problemów na etapie montażu.
