W instalacjach elektrycznych kolor żyły nie jest detalem estetycznym, tylko prostą informacją o jej funkcji. To szczególnie ważne przy podłączaniu gniazda, lampy, osprzętu w rozdzielnicy albo podczas modernizacji obiektu, w którym część obwodów była poprawiana wiele lat temu. Najwięcej nieporozumień dotyczy przewodu neutralnego, bo to właśnie jego najłatwiej pomylić z inną żyłą, jeśli patrzy się wyłącznie na izolację.
W tym artykule pokazuję, jaki kolor ma przewód N, jak odróżnić go od PE i PEN, co zmieniają starsze instalacje oraz dlaczego sam odcień kabla nie wystarcza do bezpiecznej decyzji. To praktyczna odpowiedź, przydatna zarówno w domu, jak i w lokalu handlowym czy zapleczu technicznym.
Najważniejsze zasady oznaczania przewodu neutralnego
- Przewód neutralny N ma standardowo kolor niebieski, najlepiej jasnoniebieski.
- Jeśli w instalacji występuje N, nie używa się niebieskiego do oznaczania innych żył.
- PE rozpoznasz po kolorze żółto-zielonym, a PEN to osobny przypadek łączący funkcję ochronną i neutralną.
- W starszych instalacjach kolory mogą odbiegać od obecnych zasad, więc sam kolor izolacji nie daje pełnej pewności.
- Przed pracą przy przewodach trzeba potwierdzić identyfikację pomiarem, a nie tylko wzrokiem.
Jaki kolor ma przewód neutralny i co oznacza litera N
W nowoczesnych instalacjach odpowiedź jest prosta: przewód neutralny ma kolor niebieski. W normie PN-HD 308 S2:2007, stosowanej w Polsce, kolor ten jest przypisany do żyły neutralnej, a IEC 60445:2021 doprecyzowuje, że powinien to być najlepiej odcień jasnoniebieski. Litera N oznacza neutral conductor, czyli przewód związany z punktem neutralnym układu zasilania.
Ja traktuję tę zasadę bardzo dosłownie: jeśli widzę niebieską żyłę w instalacji, uznaję ją za N tylko wtedy, gdy cały układ i oznaczenia na zaciskach to potwierdzają. Sam kolor pomaga, ale nie zastępuje sprawdzenia połączeń.

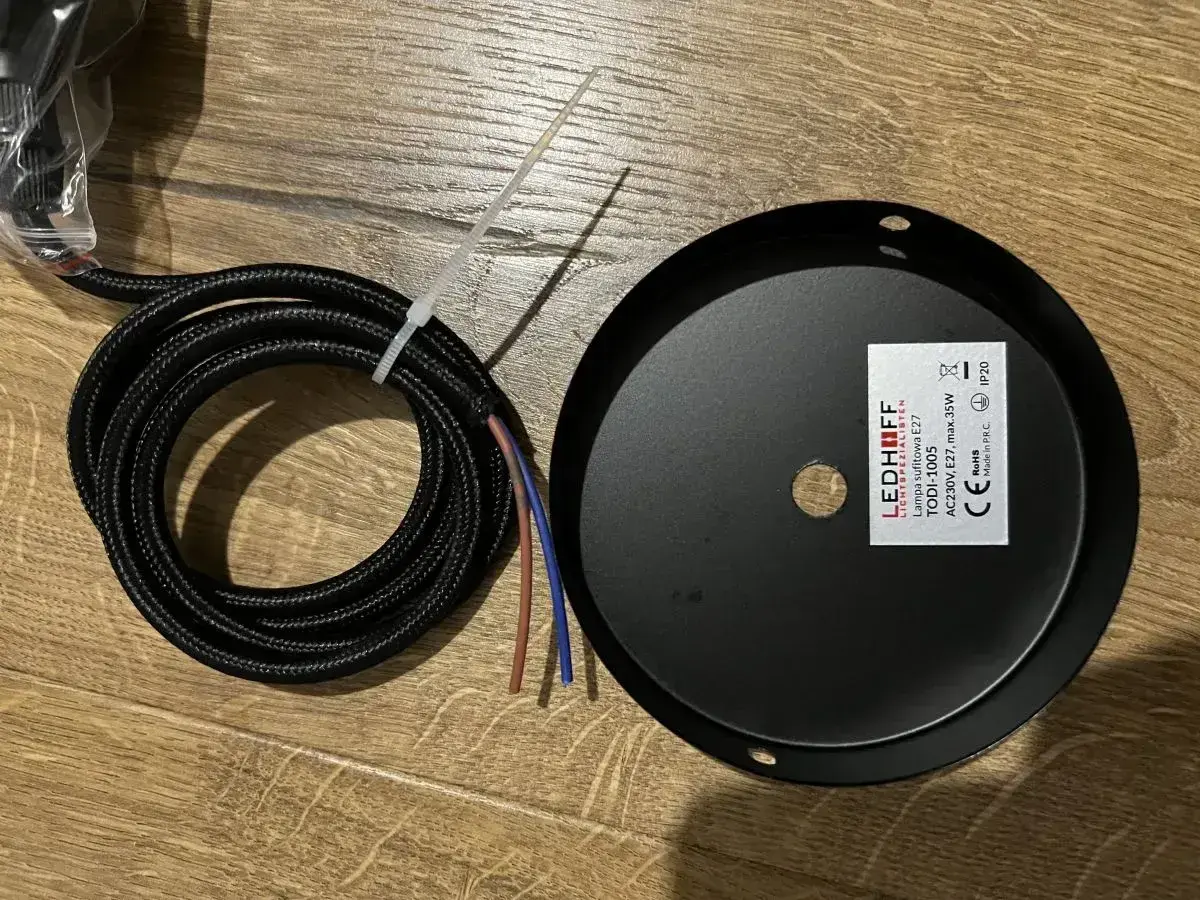

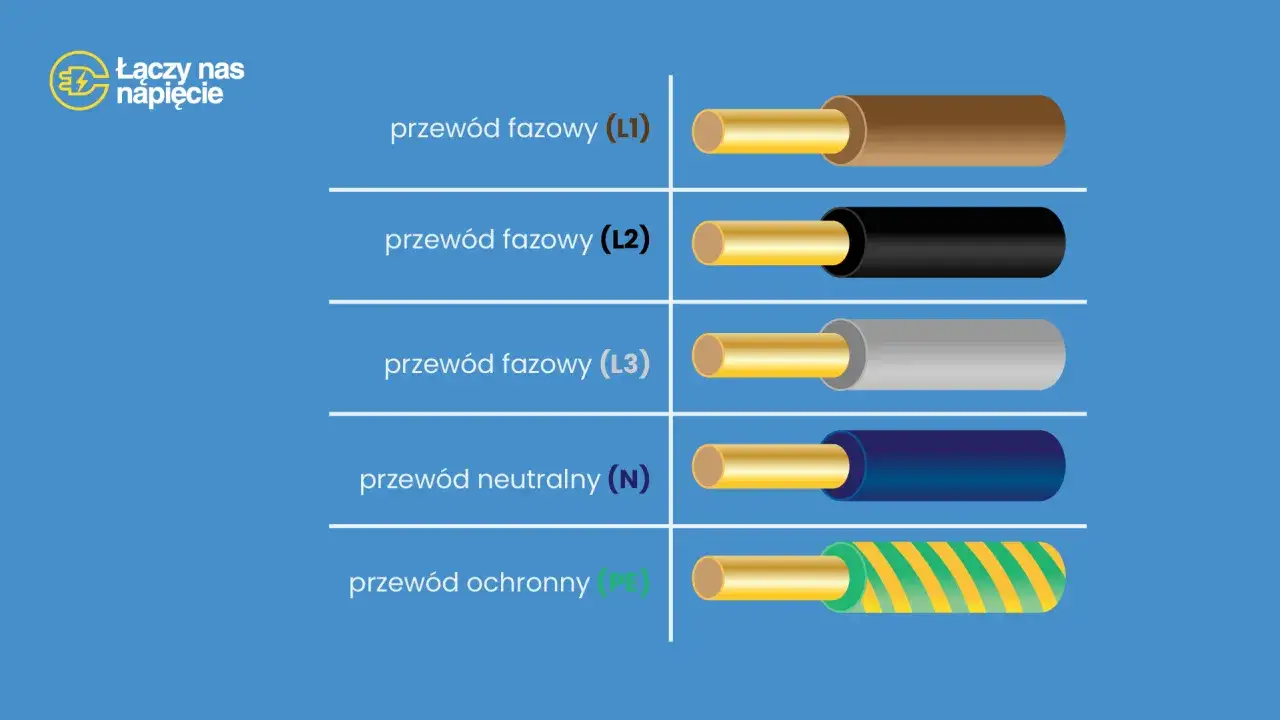

| Oznaczenie | Funkcja | Kolor | Praktyczna uwaga |
|---|---|---|---|
| N | neutralna | niebieski, najlepiej jasnoniebieski | W systemie z N ten kolor jest zarezerwowany właśnie dla przewodu neutralnego. |
| PE | ochronna | żółto-zielony | To przewód bezpieczeństwa, a nie roboczy tor zasilania. |
| L | fazowa | brązowy, czarny lub szary | Na tych żyłach pojawia się napięcie robocze. |
| PEN | ochronno-neutralna | kombinacja niebieskiego i żółto-zielonego zgodnie z układem | To nie jest zwykły N i wymaga ostrożniejszej interpretacji. |
W praktyce ta tabela porządkuje najczęstsze pomyłki. Gdy ktoś pyta o kolor przewodu N, zwykle chodzi właśnie o ten jeden prosty punkt odniesienia: niebieski. Następny krok to odróżnienie N od pozostałych żył, bo tam zaczynają się realne błędy montażowe.
Jak odróżnić N od PE, L i PEN
Najprościej patrzeć na funkcję, a dopiero później na kolor. Neutralny N zamyka obwód w normalnej pracy, PE odpowiada za ochronę przeciwporażeniową, a przewody fazowe L dostarczają napięcie robocze. PEN jest bardziej złożony, bo łączy rolę ochronną i neutralną, dlatego nie wolno traktować go jak zwykłego przewodu N.
IEC 60445 jasno rozróżnia te funkcje: przewód neutralny ma być niebieski, przewód ochronny żółto-zielony, a przewody fazowe w AC zwykle brązowe, czarne lub szare. To nie jest teoria dla norm na półce. To realna ochrona przed zamianą żył podczas montażu gniazda, oprawy albo rozdzielnicy.
| Przewód | Rola w instalacji | Typowy kolor | Co grozi przy pomyłce |
|---|---|---|---|
| N | Powrót prądu roboczego | Niebieski | Nieprawidłowe działanie urządzenia, błędne podłączenie oprawy lub gniazda. |
| PE | Ochrona przy uszkodzeniu | Żółto-zielony | Utrata ochrony przeciwporażeniowej. |
| L | Przewód fazowy | Brązowy, czarny lub szary | Bezpośrednie ryzyko porażenia przy dotyku. |
| PEN | Połączenie funkcji ochronnej i neutralnej | Zależnie od wykonania systemu | Mylenie z N może prowadzić do błędnego rozdziału i niebezpiecznych połączeń. |
W tym miejscu szczególnie ważny jest PEN, bo w starszych układach bywa mylony z neutralnym N. Jeśli instalacja ma układ TN-C albo była częściowo modernizowana, nie zakładałbym niczego tylko na podstawie samej barwy. Różnica między tymi przewodami robi się jeszcze ważniejsza, gdy instalacja nie jest nowa, a właśnie z takimi przypadkami spotykam się najczęściej.
Dlaczego w starszych instalacjach kolor potrafi wprowadzać w błąd
Kolory przewodów zostały ujednolicone dopiero po wprowadzeniu norm harmonizacyjnych, dlatego w starszych mieszkaniach, lokalach usługowych i zapleczach technicznych można spotkać układy, które nie pasują do dzisiejszych zasad. Zdarza się też, że jedna część instalacji była wymieniona, a druga została stara. Taki miks jest szczególnie zdradliwy, bo na pierwszy rzut oka wygląda „prawie poprawnie”.
Najwięcej uwagi wymaga kilka sytuacji:
- stary budynek po częściowym remoncie instalacji,
- lokal, w którym kolejne naprawy wykonywały różne osoby,
- obwód z przewodem PEN, który wizualnie przypomina N,
- oprawy i urządzenia, w których ktoś wcześniej zastosował oznaczenia taśmą zamiast zgodnej kolorystyki,
- miejsce, gdzie opis zacisków nie zgadza się z kolorem izolacji.
W praktyce to właśnie takie przypadki powodują najwięcej błędów przy drobnych pracach, na przykład przy wymianie oświetlenia w sklepie, podłączeniu gniazda w magazynie albo serwisie urządzeń na zapleczu. Dlatego przy starszej instalacji kolor traktuję jako wskazówkę, a nie ostateczny dowód. Z tego punktu łatwo przejść do pytania: jak sprawdzać przewód, żeby nie zgadywać.
Jak sprawdzić przewód w praktyce bez zgadywania
Ja zaczynam od jednej zasady: najpierw bezpieczeństwo, potem identyfikacja. Jeśli mam podłączać lub rozłączać przewody, wyłączam zasilanie, sprawdzam brak napięcia i dopiero później porównuję oznaczenia na zaciskach z kolorami żył. Sam kolor pomaga, ale pomiar daje pewność.
- Wyłącz zasilanie obwodu i zabezpiecz je przed przypadkowym załączeniem.
- Sprawdź brak napięcia odpowiednim miernikiem.
- Odczytaj oznaczenia na zaciskach: N, PE, L lub PEN.
- Porównaj oznaczenia z kolorem izolacji, ale nie opieraj decyzji wyłącznie na barwie.
- Jeśli instalacja jest stara, mieszana albo ma ślady wcześniejszych napraw, wykonaj dodatkowy pomiar lub wezwij elektryka.
W lokalu handlowym ta ostrożność ma jeszcze większe znaczenie, bo błąd w przewodzie neutralnym potrafi zatrzymać nie tylko lampę, ale też kasę, oznakowanie, rolety czy chłodzenie. Właśnie dlatego nie lubię skrótów myślowych typu „niebieski, więc na pewno N”. One dobrze brzmią tylko do chwili, gdy trzeba naprawić coś po poprzednim montażu. A najczęstsze pomyłki są zwykle dużo bardziej przewidywalne, niż się wydaje.
Najczęstsze błędy przy przewodzie neutralnym
W praktyce problem nie polega na braku wiedzy o kolorach, tylko na zbyt szybkim zaufaniu temu, co widać. Najczęściej spotykam powtarzalne pomyłki, które da się łatwo ograniczyć, jeśli przestrzega się kilku prostych zasad.
| Błąd | Dlaczego jest groźny | Jak go uniknąć |
|---|---|---|
| Traktowanie każdego niebieskiego przewodu jak N | W starej lub przerabianej instalacji barwa może nie odpowiadać funkcji. | Zawsze sprawdzaj oznaczenie zacisków i wykonaj pomiar. |
| Mylenie N z PE | To może osłabić ochronę przeciwporażeniową. | PE rozpoznawaj po żółto-zielonym kolorze i funkcji ochronnej. |
| Używanie niebieskiego do innej żyły w nowym obwodzie | Powstaje chaos przy późniejszym serwisie i większe ryzyko błędów. | Trzymaj się standardu: niebieski tylko dla N, jeśli N występuje w systemie. |
| Ignorowanie przewodu PEN | PEN nie jest zwykłym neutralnym, a jego błędny rozdział bywa niebezpieczny. | Sprawdź, czy instalacja nie pracuje jeszcze w układzie TN-C lub mieszanym. |
| Podłączanie „na oko”, bez miernika | Kolor może być mylący, a błąd kosztuje więcej niż chwila pomiaru. | Wyłącz zasilanie i potwierdź stan obwodu przed dotknięciem przewodów. |
Jeśli miałbym wskazać jedną rzecz, która najbardziej obniża liczbę pomyłek, byłoby to połączenie dwóch nawyków: porządnego oznaczenia i pomiaru. Sam kolor daje orientację, ale dopiero połączenie barwy, opisu zacisku i testu miernikiem tworzy sensowny, bezpieczny obraz instalacji.
Kolor przewodu to wskazówka, nie dowód
Najważniejsza lekcja jest prosta: przewód neutralny N powinien być niebieski, najlepiej jasnoniebieski, ale kolor sam w sobie nie wystarczy do bezpiecznej pracy. W nowych instalacjach zasada jest czytelna, w starszych bywa mniej wygodna, bo mieszają się różne standardy, stare naprawy i przewody PEN.
- Jeśli widzisz niebieski przewód, sprawdź też oznaczenie zacisku.
- Jeśli instalacja jest starsza, nie zakładaj zgodności bez pomiaru.
- Jeśli pojawia się PEN, traktuj go inaczej niż zwykły N.
- Jeśli pracujesz przy obwodzie w sklepie, biurze albo magazynie, nie skracaj procedury bezpieczeństwa.
Ja patrzę na ten temat bardzo praktycznie: kolor przewodu ma pomagać, a nie usypiać czujność. Kiedy ta zasada jest zachowana, identyfikacja N staje się prosta. Kiedy ktoś zaczyna ufać tylko barwie izolacji, wtedy nawet drobna poprawka może zamienić się w kosztowny problem.
