Remontujesz instalację, dokładasz obwód do kuchni albo wymieniasz starą rozdzielnicę i pojawia się pytanie, jaka różnicówka do domu będzie właściwa? Najczęściej liczą się cztery parametry: typ A, czułość 30 mA, prąd znamionowy oraz liczba biegunów. Poniżej wyjaśniam, jak je dobrać, kiedy wystarczy jeden aparat, a kiedy lepiej zastosować kilka oraz dlaczego sama wartość 40 A nie oznacza jeszcze kompletnego zabezpieczenia.
W typowej instalacji domowej najczęściej sprawdza się różnicówka typu A 30 mA
- Typ A lepiej współpracuje z nowoczesnym AGD, oświetleniem LED, komputerami i zasilaczami.
- 30 mA to standardowa czułość ochrony uzupełniającej przed porażeniem.
- Do obwodu jednofazowego zwykle stosuje się aparat 2P lub 1P+N, a do trójfazowego 4P lub 3P+N.
- 40 A nie zastępuje bezpiecznika nadprądowego. Różnicówka musi współpracować z osobnymi wyłącznikami nadprądowymi.
- W domu z fotowoltaiką, pompą ciepła lub ładowarką samochodu typ aparatu trzeba sprawdzić w instrukcji konkretnego urządzenia.
Najkrótsza odpowiedź na pytanie o dobór do domu
Jeżeli mówimy o zwykłym, współczesnym domu lub mieszkaniu, zacząłbym od wyłącznika różnicowoprądowego typu A o czułości 30 mA. W instalacji jednofazowej będzie to najczęściej wersja 2P, na przykład 25 A lub 40 A, natomiast przy zasilaniu trójfazowym zwykle stosuje się wersję 4P, często 40 A albo 63 A.
To jednak nie jest gotowa recepta dla każdej rozdzielnicy. Prąd znamionowy aparatu musi pasować do zabezpieczenia poprzedzającego i obciążenia danego układu, a liczba biegunów do sposobu zasilania. Dlatego symbol 40 A / 30 mA / typ A mówi dużo, ale nie odpowiada jeszcze na pytanie, czy dany model można bezpiecznie wstawić w konkretne miejsce.
| Parametr | Najczęstszy wybór w domu | Co oznacza |
|---|---|---|
| Typ | A | Wykrywa prądy przemienne i pulsujące prądy stałe |
| Czułość IΔn | 30 mA | Próg zadziałania ochrony uzupełniającej |
| Liczba biegunów | 2P lub 4P | Zależy od instalacji jedno- albo trójfazowej |
| Prąd znamionowy In | 25, 40 lub 63 A | Dopuszczalne obciążenie aparatu, a nie próg zadziałania przeciążeniowego |
Typ AC, A czy B ma znaczenie większe, niż sugeruje wygląd aparatu
Najwięcej nieporozumień dotyczy oznaczeń AC i A. Z zewnątrz aparaty często wyglądają niemal identycznie, ale reagują na różne kształty prądu upływu. Jak wyjaśnia Eaton, typ AC jest przeznaczony przede wszystkim do prostych, sinusoidalnych prądów przemiennych, natomiast typ A obejmuje także prądy pulsujące ze składową stałą.
Typ AC do prostych obwodów
Typ AC może sprawdzić się w nieskomplikowanym obwodzie z odbiornikami rezystancyjnymi, na przykład tradycyjnym grzejnikiem bez elektroniki. W domu trudno jednak utrzymać tak „czyste” obciążenie, bo nawet zwykłe oświetlenie LED, ładowarka, pralka czy zasilacz telewizora zawierają układy elektroniczne.
Dlatego traktuję typ AC jako rozwiązanie ograniczone, a nie uniwersalny wybór do całego domu. Niska cena nie powinna być tutaj głównym argumentem, zwłaszcza że różnica między podstawowym aparatem AC a markowym typem A często wynosi mniej niż koszt późniejszej przeróbki rozdzielnicy.
Typ A jako rozsądny standard
Typ A jest obecnie najbardziej praktycznym wyborem do typowej instalacji mieszkaniowej. Pasuje do obwodów z pralką, zmywarką, płytą indukcyjną, komputerem, sterownikiem ogrzewania i większością domowej elektroniki.
Nie oznacza to, że typ A rozwiąże każdy problem. Nie jest przeznaczony do wszystkich rodzajów gładkiego prądu stałego, dlatego przy urządzeniach z falownikiem trzeba sprawdzić wymagania producenta. Ten szczegół ma znaczenie przy fotowoltaice, pompach ciepła i ładowarkach samochodowych.
Typ F i B do urządzeń specjalnych
Typ F stosuje się w wybranych obwodach z urządzeniami o zmiennej częstotliwości, natomiast typ B może być potrzebny tam, gdzie występuje ryzyko gładkiego prądu stałego. Nie kupowałbym jednak typu B „na zapas”, ponieważ jest znacznie droższy i nie zastępuje prawidłowej analizy całego układu.
Przy ładowarce samochodu elektrycznego ważne jest, czy urządzenie ma wbudowaną detekcję prądu stałego 6 mA. Jeśli tak, producent może dopuścić współpracę z typem A. Jeżeli nie, może wymagać typu B albo innego rozwiązania wskazanego w dokumentacji.

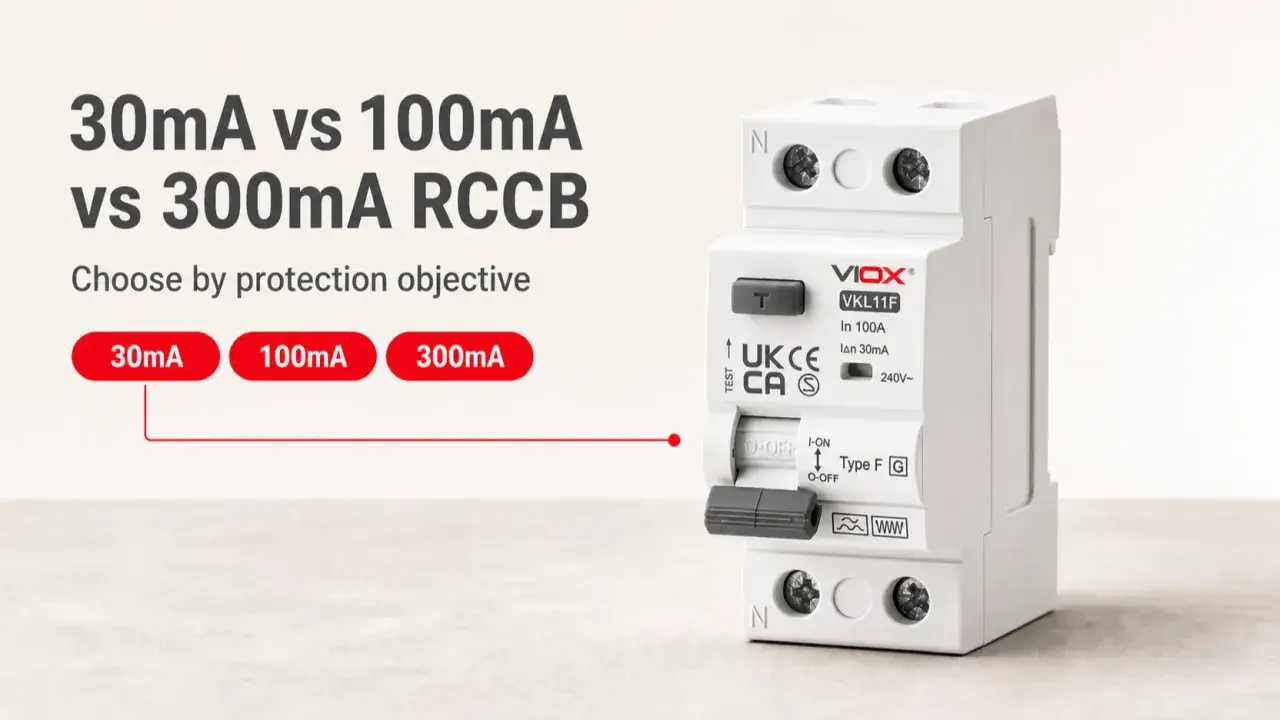

30 mA, 100 mA i 300 mA służą do różnych zadań
Parametr podany w miliamperach to znamionowy prąd różnicowy zadziałania, oznaczany jako IΔn. W praktyce mówi, przy jakiej wykrytej różnicy prądów wyłącznik powinien odłączyć obwód. Im niższa wartość, tym większa czułość, ale także większe ryzyko niepotrzebnych wyłączeń przy rozbudowanej instalacji i naturalnych prądach upływu.
| Czułość | Typowe zastosowanie | Uwagi |
|---|---|---|
| 10 mA | Specjalne, szczególnie wrażliwe obwody | Nie jest standardowym wyborem dla całego domu |
| 30 mA | Ochrona uzupełniająca ludzi w obwodach końcowych | Najczęściej stosowana wartość w domu |
| 100 mA lub 300 mA | Selektywność i ograniczanie ryzyka pożaru | Nie należy traktować ich jako zamiennika ochrony 30 mA |
Najważniejsze jest to, że wyłącznik 30 mA nie chroni przed każdym porażeniem i nie zastępuje przewodu ochronnego, połączeń wyrównawczych ani sprawnej izolacji. Jest dodatkową warstwą zabezpieczenia, która ma szybko odłączyć obwód, gdy część prądu zacznie płynąć nieprawidłową drogą.
Prąd znamionowy i liczba biegunów trzeba dobrać do układu
Różnicówka 40 A nie jest bezpiecznikiem 40 A. Aparat RCCB sam z siebie nie zabezpiecza przewodów przed przeciążeniem, dlatego musi współpracować z wyłącznikiem nadprądowym albo innym zabezpieczeniem, które ograniczy prąd w obwodzie.
Prąd znamionowy dobiera się do zabezpieczenia znajdującego się przed różnicówką, przekrojów przewodów i warunków pracy. Popularny model 40 A / 30 mA bywa właściwy w domu, ale nie dlatego, że „40 A pasuje do każdej rozdzielnicy”. Czasem poprawny będzie aparat 25 A, a w większym układzie 63 A.
2P, 1P+N, 4P i 3P+N
W obwodzie jednofazowym 230 V najczęściej stosuje się aparat 1P+N lub 2P. Przez wyłącznik powinien przechodzić zarówno przewód fazowy, jak i neutralny. W obwodzie trójfazowym 400 V stosuje się zwykle 3P+N lub 4P, aby rozłączać wszystkie przewody robocze chronionego obwodu.
Samo posiadanie instalacji trójfazowej nie oznacza jednak, że każda różnicówka musi być 4-polowa. Jednofazowe obwody gniazd mogą być rozdzielone na poszczególne fazy i otrzymać aparaty 2P. O tym, który wariant ma sens, decyduje schemat rozdzielnicy, a nie tylko rodzaj przyłącza.
Przeczytaj również: Jak podłączyć czujnik zmierzchowy? Schemat i test działania
Jeden aparat czy kilka
Jedna różnicówka na cały dom jest prostsza i tańsza, ale jej zadziałanie może wyłączyć wszystkie obwody naraz. Przy kilku aparatach awaria pralki nie musi pozbawić zasilania lodówki, oświetlenia i routera.
| Rozwiązanie | Zaleta | Ograniczenie |
|---|---|---|
| Jedna RCD na całą instalację | Niższy koszt i prostsza rozdzielnica | Jedno uszkodzenie może wyłączyć cały dom |
| Kilka RCD dla grup obwodów | Łatwiejsza lokalizacja awarii i większa ciągłość zasilania | Wyższy koszt oraz konieczność poprawnego rozdzielenia przewodów neutralnych |
| RCBO dla pojedynczych obwodów | Różnicówka i nadprądowe w jednym aparacie | Więcej miejsca i wyższa cena pojedynczego modułu |
W nowych instalacjach skłaniam się ku podziałowi na kilka grup, szczególnie gdy dom ma dużo elektroniki, łazienki, garaż, ogród albo urządzenia pracujące na zewnątrz. Trzeba tylko pamiętać, że przewody neutralne różnych grup nie mogą być przypadkowo połączone za różnymi różnicówkami, bo będzie to powodować samoczynne wyzwalanie.
Fotowoltaika, pompa ciepła i ładowarka zmieniają zasady
Nowoczesne urządzenia często wykorzystują falowniki, czyli układy zmieniające częstotliwość lub sposób zasilania silnika. W takiej sytuacji standardowy typ A może być wystarczający, ale nie zawsze. Decydująca jest dokumentacja urządzenia, a nie sama nazwa sprzętu.
Przy instalacji fotowoltaicznej trzeba sprawdzić wymagania falownika. Jedne urządzenia mają własne układy wykrywania prądu stałego, inne wymagają konkretnego typu RCD. Podobnie wygląda sytuacja przy pompach ciepła i klimatyzatorach z regulacją obrotów.
Ładowarka samochodu elektrycznego wymaga szczególnej ostrożności. W zależności od modelu może potrzebować osobnego obwodu, zabezpieczenia typu A z detekcją 6 mA DC, typu B albo dedykowanego rozwiązania producenta. W tym miejscu kupowanie najtańszej różnicówki z aukcji jest złym sposobem oszczędzania.
Co sprawdzić przed zakupem i montażem
Przed wybraniem aparatu trzeba zobaczyć, jaki układ przewodów znajduje się w rozdzielnicy. W starszych instalacjach może występować przewód PEN, który łączy funkcję neutralną i ochronną. Różnicówki nie montuje się dowolnie przed miejscem rozdziału PEN na PE i N, dlatego modernizację takiego układu powinien ocenić elektryk.
Na obudowie sprawdź przede wszystkim typ, wartość 30 mA, prąd znamionowy, liczbę biegunów, schemat zacisków i przycisk TEST. Aparat powinien pochodzić od sprawdzonego producenta i mieć oznaczenia zgodności z właściwą normą wyrobu, między innymi PN-EN 61008-1 dla wyłączników różnicowoprądowych bez członu nadprądowego.
- Nie łącz przewodu neutralnego z ochronnym za wyłącznikiem.
- Nie podłączaj kilku obwodów do jednej różnicówki bez sprawdzenia obciążenia i prądów upływu.
- Nie traktuj przycisku TEST jako pełnego badania instalacji.
- Po montażu wykonaj pomiary ochronne i sprawdź czas oraz prąd zadziałania.
- Przycisk TEST uruchamiaj zgodnie z instrukcją producenta, często raz w miesiącu.
Jeżeli różnicówka wyłącza się od razu po włączeniu, nie należy jej blokować ani wymieniać w ciemno na mniej czułą. Przyczyną może być uszkodzone urządzenie, wilgoć, wspólny przewód neutralny, błąd w podłączeniu albo zbyt duży łączny prąd upływu. Najpierw trzeba znaleźć przyczynę.
Dobry wybór zaczyna się przed zakupem aparatu
Dla większości domów rozsądnym punktem wyjścia będzie typ A, 30 mA, 2P dla obwodu jednofazowego lub 4P dla trójfazowego. Prąd 25, 40 albo 63 A dobiera się dopiero po sprawdzeniu zabezpieczeń, przewodów i podziału obwodów.
Największą różnicę robi nie sam napis na froncie aparatu, lecz poprawny schemat całej rozdzielnicy. Jeśli dom ma stare przewody, fotowoltaikę, pompę ciepła albo ładowarkę samochodu, zakup poprzedź konsultacją i pomiarami elektrycznymi. To właśnie one pokazują, czy wybrana różnicówka będzie realną ochroną, a nie tylko dodatkowym elementem na szynie DIN.
