Gdy w sklepie nagle gaśnie światło, problemem nie jest tylko ciemny ekran komputera. Przerwa może zatrzymać kasę, router, monitoring albo serwer i doprowadzić do utraty danych. Wyjaśniam, jak działa UPS, co dzieje się w jego wnętrzu podczas awarii oraz jak dobrać urządzenie do komputera, stanowiska sprzedażowego lub małej serwerowni.
UPS podtrzymuje zasilanie i daje czas na bezpieczną reakcję
- Akumulator przejmuje zasilanie po zaniku napięcia w sieci.
- Falownik zamienia prąd stały z baterii na prąd przemienny 230 V.
- Model line-interactive sprawdza się w domu, biurze i małym sklepie.
- UPS online zapewnia najwyższą jakość prądu i zerowy czas przełączania.
- Moc urządzenia trzeba dobierać w W i VA, zostawiając co najmniej 20-30% zapasu.
- Typowy akumulator AGM działa około 3-5 lat, zależnie od temperatury i liczby rozładowań.

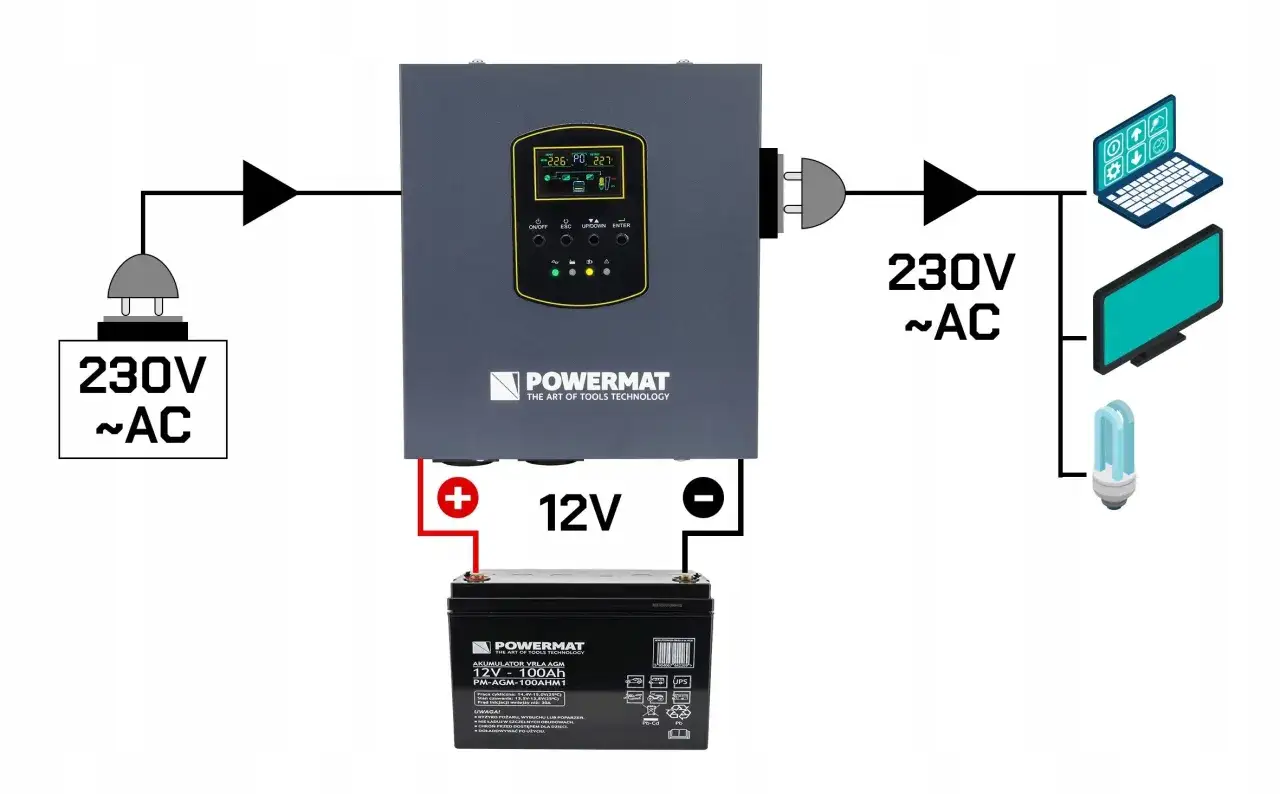

Co dzieje się z prądem wewnątrz UPS
UPS, czyli zasilacz bezprzerwowy, łączy kilka funkcji w jednej obudowie. Filtruje zasilanie, ładuje akumulator, kontroluje napięcie i w razie awarii dostarcza energię do podłączonych urządzeń. Najważniejsze elementy to ładowarka, akumulator, falownik, układ sterujący oraz bypass, czyli tor obejściowy.
W normalnych warunkach urządzenie pobiera energię z sieci i utrzymuje baterię w stanie gotowości. Gdy napięcie zniknie albo spadnie poza bezpieczny zakres, elektronika wykrywa problem i uruchamia zasilanie awaryjne. To właśnie szybkość tej reakcji oraz sposób przetwarzania energii odróżniają poszczególne typy UPS.
Praca przy prawidłowym napięciu
W prostym modelu offline prąd płynie do odbiornika niemal bezpośrednio, a UPS jedynie monitoruje sieć i doładowuje akumulator. W wersji line-interactive napięcie może być dodatkowo korygowane przez układ AVR. Automatyczna regulacja napięcia kompensuje niewielkie spadki i wzrosty bez ciągłego przechodzenia na baterię.
UPS online działa inaczej. Najpierw prostownik zmienia prąd przemienny na stały, a później falownik ponownie tworzy z niego prąd przemienny. Podłączony sprzęt jest więc zasilany przez elektronikę UPS przez cały czas, a nie tylko podczas awarii.
Przejście na akumulator
Po zaniku napięcia akumulator dostarcza prąd stały do falownika. Ten wytwarza na wyjściu napięcie przemienne, zwykle 230 V i 50 Hz, dzięki czemu komputer, kasa lub urządzenie sieciowe może pracować dalej.
W modelach line-interactive przełączenie trwa zazwyczaj kilka milisekund, często około 2-10 ms, ale dokładna wartość zależy od konstrukcji. Dla większości komputerów i urządzeń biurowych taki czas jest wystarczająco krótki. UPS online nie musi zmieniać źródła zasilania, dlatego zapewnia praktycznie zerowy czas przełączenia.
Tryb bypass nie zawsze oznacza ochronę
Bypass omija część układów UPS i podaje zasilanie z sieci bezpośrednio na wyjście. Może uruchomić się podczas przeciążenia, awarii wewnętrznej, serwisowania albo ręcznego przełączenia urządzenia. W tym trybie podłączony sprzęt może nadal działać, ale nie korzysta z pełnej ochrony bateryjnej.
Offline, line-interactive czy online
Nie ma jednego najlepszego UPS dla każdego zastosowania. Do domowego komputera i pojedynczego stanowiska sprzedażowego często wystarcza line-interactive, natomiast serwer, system monitoringu lub urządzenia szczególnie wrażliwe na jakość napięcia mogą wymagać technologii online.
| Typ UPS | Jak działa | Typowe zastosowanie | Najważniejszy kompromis |
|---|---|---|---|
| Offline | Przy normalnej pracy przepuszcza prąd z sieci, a falownik uruchamia dopiero po awarii. | Router, modem, prosty komputer, kasa o niewielkim poborze. | Najniższa cena, ale słabsza stabilizacja napięcia i wyczuwalny czas przełączenia. |
| Line-interactive | Kontroluje napięcie, korzysta z AVR i przełącza się na akumulator podczas awarii. | Biuro, sklep, komputer, NAS, monitoring, urządzenia sieciowe. | Dobry stosunek ceny do ochrony, lecz nadal występuje krótka przerwa przy przełączeniu. |
| Online | Cały czas wykonuje podwójną konwersję AC-DC-AC. | Serwerownia, macierz danych, kasa centralna, aparatura i wymagające instalacje. | Najlepsza jakość prądu, ale wyższa cena, większy pobór energii i często głośniejsza praca. |
W praktyce najczęściej polecam zacząć od modelu line-interactive z czystą sinusoidą. Zwykła sinusoida aproksymowana może współpracować z prostą elektroniką, ale czasem powoduje buczenie, problemy z ładowarką albo niepewną pracę zasilaczy wyposażonych w aktywne PFC.
UPS online ma sens wtedy, gdy nawet krótki zanik może oznaczać kosztowny problem. W sklepie może to dotyczyć głównego serwera, systemu centralnego monitoringu lub urządzenia, które musi działać bez żadnego przełączenia. Do samej kasy fiskalnej zakup drogiego UPS online zwykle byłby przesadą.
Jak obliczyć moc i czas podtrzymania
Najpierw trzeba sprawdzić rzeczywisty pobór urządzeń, a nie tylko moc ich zasilaczy. UPS opisuje się dwiema wartościami: VA oznacza moc pozorną, a W moc czynną, którą zasilacz faktycznie może dostarczyć odbiornikom.
Jeżeli komputer pobiera 250 W, nie wybieram urządzenia o maksymalnej mocy 250 W. Bezpieczniej zostawić 20-30% zapasu, czyli w tym przypadku szukać UPS-a oferującego co najmniej 320-350 W. Zapas przydaje się podczas chwilowych skoków poboru i po rozbudowie stanowiska.
Prosty przykład dla sklepu
Załóżmy, że do jednego UPS podłączono terminal sprzedażowy o poborze 80 W, monitor 30 W, router 15 W, switch 20 W i rejestrator monitoringu 60 W. Łączne obciążenie wynosi około 205 W. Przy zapasie 30% warto szukać modelu o mocy minimum 270 W, na przykład 650 VA i około 360-390 W.
Jeśli do zestawu dojdzie drugi terminal albo mały serwer, rozsądniejszy będzie UPS 1000 VA o mocy około 600 W. Nie chodzi wyłącznie o samą chwilę awarii. Większy model zazwyczaj ma większy akumulator i daje więcej czasu na zapisanie danych oraz kontrolowane zamknięcie systemu.
Przeczytaj również: Oznaczenia potencjometrów - jak czytać kod i dobrać zamiennik
Od czego zależy czas pracy na baterii
Największe znaczenie mają pojemność akumulatora, obciążenie, sprawność falownika i temperatura. Orientacyjny wzór wygląda tak:
czas pracy w godzinach ≈ napięcie akumulatora × pojemność Ah × sprawność ÷ pobór W
Dla baterii 12 V i 7 Ah otrzymujemy teoretycznie 84 Wh. Przy sprawności na poziomie 80% i obciążeniu 200 W wychodzi około 20 minut. W realnych warunkach wynik może być niższy, ponieważ akumulator nie oddaje całej deklarowanej energii przy dużym prądzie rozładowania.
Mały UPS o mocy 650 VA może podtrzymywać lekkie obciążenie przez 15-30 minut, ale przy obciążeniu bliskim maksymalnej mocy czas często spada do kilku minut. Dlatego zawsze sprawdzam tabelę czasu podtrzymania producenta dla konkretnego obciążenia, zamiast kierować się samą pojemnością w amperogodzinach.
Jak dobrać UPS do stanowiska sprzedażowego
W sklepie nie warto zasilać z jednego małego UPS-a całej instalacji elektrycznej. Zabezpieczam przede wszystkim urządzenia, których nagłe wyłączenie powoduje utratę danych albo zatrzymuje obsługę klienta. Lodówki, zamrażarki i duże urządzenia grzewcze wymagają osobno dobranego rozwiązania, ponieważ mają wysoki prąd rozruchowy.
| Urządzenie | Orientacyjny pobór | Na co zwrócić uwagę |
|---|---|---|
| Kasa lub terminal POS | 40-100 W | Krótki czas przełączenia i możliwość automatycznego zamknięcia systemu. |
| Monitor | 20-60 W | Nie musi mieć osobnego UPS-a, jeśli pracuje razem z terminalem. |
| Router i switch | 10-40 W | Dobrze zasilić je z tego samego UPS-a, aby płatności i sieć nie zniknęły równocześnie. |
| Rejestrator CCTV | 30-80 W | Przydatny jest dłuższy czas podtrzymania oraz komunikacja USB lub sieciowa. |
| Drukarka laserowa | 300-1000 W chwilowo | Nie podłączam jej do małego UPS-a, bo grzałka powoduje duży skok poboru. |
Przy kilku stanowiskach sprzedażowych ważniejsza od samej liczby gniazd jest możliwość automatycznego zamknięcia systemu. Po połączeniu UPS-a z komputerem przez USB oprogramowanie może zapisać dane, zamknąć aplikacje i wyłączyć urządzenia, zanim bateria się rozładuje.
W sklepie przydaje się także monitoring stanu baterii, alarm przeciążenia i możliwość wymiany akumulatora. Jeżeli UPS ma pracować w szafie rack albo w małej serwerowni, trzeba sprawdzić nie tylko moc, lecz także wysokość obudowy, chłodzenie, poziom hałasu i sposób odprowadzania ciepła.
Montaż i użytkowanie bez typowych błędów
UPS nie wymaga skomplikowanej instalacji, ale błędne podłączenie może ograniczyć jego działanie albo stworzyć zagrożenie. W przypadku większych jednostek, instalacji stałych i układów trójfazowych pracę powinien wykonać elektryk z odpowiednimi uprawnieniami.
- Podłącz UPS do sprawnego, uziemionego gniazda 230 V.
- Po pierwszym uruchomieniu naładuj akumulator zgodnie z instrukcją, często przez co najmniej kilka godzin.
- Do gniazd podtrzymywanych podłącz tylko urządzenia potrzebne podczas awarii.
- Nie łącz kilku listew i UPS-ów szeregowo ani nie podawaj napięcia z wyjścia UPS z powrotem do instalacji.
- Zapewnij wentylację i nie zasłaniaj otworów chłodzących.
- Wykonaj kontrolowany test, odłączając zasilanie sieciowe na kilka minut.
Najczęstszy błąd polega na podłączeniu do UPS-a wszystkiego, co znajduje się przy biurku. Głośniki, ładowarki i dodatkowe monitory szybko zwiększają obciążenie, a nie pomagają utrzymać sprzedaży ani zapisać danych. Sam traktuję UPS jako narzędzie do ochrony najważniejszych procesów, a nie jako awaryjne źródło prądu dla całego lokalu.
Trzeba też pamiętać o akumulatorze. Standardowe baterie AGM lub VRLA zwykle działają około 3-5 lat, lecz wysoka temperatura i częste głębokie rozładowania skracają ten czas. Po wymianie warto sprawdzić test baterii, czas podtrzymania i poprawność komunikacji z komputerem.
Czego UPS nie potrafi zagwarantować
UPS nie zastępuje instalacji przeciwprzepięciowej, ochrony odgromowej ani agregatu prądotwórczego. Chroni przed określonymi problemami z zasilaniem, ale jego skuteczność zależy od topologii, jakości wykonania i prawidłowego uziemienia.
Nie każdy UPS dobrze współpracuje z silnikiem, pompą, piecem, bramą automatyczną lub urządzeniem z dużym prądem rozruchowym. W takich przypadkach potrzebna jest czysta sinusoida, odpowiednia moc chwilowa i często specjalny model przeznaczony do obciążeń indukcyjnych.
Nie należy również zakładać, że każdy UPS zapewni godzinę pracy. Małe urządzenia projektuje się zazwyczaj po to, aby podtrzymały sprzęt przez kilka lub kilkanaście minut. Ich zadaniem jest umożliwić zapis danych, dokończenie transakcji albo bezpieczne wyłączenie systemu, a nie zastąpienie sieci energetycznej na cały dzień.
Dobór UPS warto zacząć od skutków awarii
Najpierw spisuję urządzenia, które muszą działać podczas zaniku prądu, sumuję ich pobór i dodaję minimum 20-30% zapasu. Dopiero potem wybieram typ urządzenia, czas podtrzymania, rodzaj sinusoidy i funkcje komunikacyjne.
Do pojedynczego komputera lub małego stanowiska sprzedażowego najczęściej wystarczy UPS line-interactive o mocy 360-600 W. Modele podstawowe kosztują orientacyjnie 200-450 zł, wersje z czystą sinusoidą zwykle około 300-700 zł, a urządzenia online i serwerowe mogą kosztować od około 1000 zł do kilku tysięcy złotych.
Najbardziej praktyczny UPS to nie ten o największej liczbie VA, lecz taki, który ma właściwy zapas mocy, kompatybilną sinusoidę, sprawną baterię i możliwość bezpiecznego zamknięcia sprzętu. Dobrze dobrane urządzenie nie rzuca się w oczy podczas normalnej pracy, ale w chwili awarii pozwala zachować to, co w sklepie najcenniejsze, czyli ciągłość obsługi i dane.
