Regulator działa nierówno, silnik reaguje z opóźnieniem, a w układzie audio głośność rośnie niemal skokowo? Najczęściej problemem nie jest sam montaż, lecz źle dobrany potencjometr. Poniżej pokazuję, jak dopasować jego rezystancję, charakterystykę, moc, sposób montażu i typ do konkretnego obwodu, także w instalacjach niskonapięciowych.
Dobry wybór zależy od kilku parametrów, nie tylko od liczby omów
- Rezystancję dobierz do układu, najczęściej spotkasz wartości 1 kΩ, 10 kΩ, 100 kΩ i 1 MΩ.
- Charakterystyka liniowa sprawdza się przy regulacji napięcia, a logarytmiczna zwykle przy głośności.
- Moc i napięcie muszą uwzględniać rzeczywiste obciążenie, nie tylko napięcie zasilacza.
- Potencjometr nie jest zwykłym ściemniaczem sieciowym i nie powinien pracować bezpośrednio w obwodzie 230 V.
- Wymiary, trwałość i ochrona obudowy decydują o tym, czy element wytrzyma warunki instalacji.
Jak dobrać potencjometr do konkretnego układu
Zaczynam od ustalenia, co potencjometr ma regulować. Może pracować jako dzielnik napięcia, element nastawczy dla sterownika, regulator poziomu sygnału albo rezystor zmienny ograniczający prąd. Ta sama obudowa może wyglądać podobnie, ale wymagania elektryczne będą zupełnie inne.
Przed zakupem spisuję pięć informacji. Potrzebne są napięcie w obwodzie, maksymalny prąd, oczekiwany zakres regulacji, sposób montażu oraz częstotliwość używania. Dopiero na tej podstawie można sensownie odpowiedzieć na pytanie, jak dobrać potencjometr, zamiast wybierać pierwszy model z podobnym pokrętłem.
- Sprawdź napięcie zasilania i napięcie występujące bezpośrednio na potencjometrze.
- Ustal, czy element będzie pracował jako dzielnik napięcia, czy jako rezystor szeregowy.
- Dobierz całkowitą rezystancję, czyli opór między skrajnymi wyprowadzeniami.
- Wybierz charakterystykę liniową, logarytmiczną albo inną, jeśli wymaga tego urządzenie.
- Porównaj moc znamionową, wymiary, sposób mocowania i warunki środowiskowe z kartą katalogową.
W prostym układzie z mikrokontrolerem potencjometr 10 kΩ często jest rozsądnym punktem wyjścia. Daje niewielki pobór prądu, a jednocześnie nie tworzy zwykle zbyt dużej impedancji dla wejścia analogowego. Nie traktuję jednak 10 kΩ jako uniwersalnej reguły, ponieważ wymagania przetwornika ADC zależą od konkretnego sterownika.
Dzielnik napięcia a rezystor zmienny

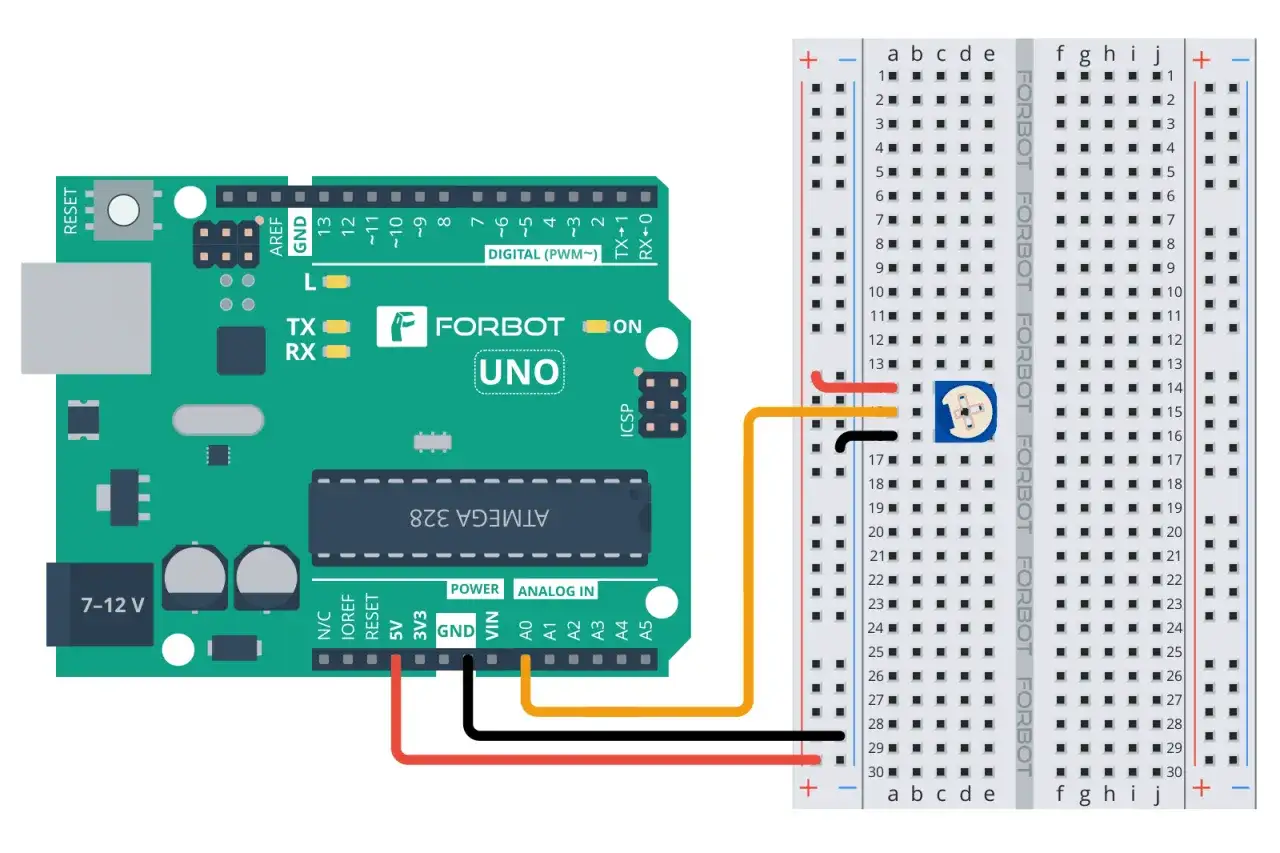

W układzie dzielnika napięcia wykorzystuje się trzy wyprowadzenia. Końcówki ścieżki podłącza się do zasilania i masy, a napięcie z suwaka trafia do wejścia sterownika. Dla potencjometru liniowego 10 kΩ ustawienie w połowie daje w przybliżeniu połowę napięcia wejściowego, o ile odbiornik nie obciąża wyjścia.
Jako rezystor zmienny wykorzystuje się zwykle suwak i jedną końcówkę ścieżki. Takie połączenie może służyć do nastawy prądu lub wartości sterującej, ale nie zawsze pozwala wykorzystać pełną moc katalogową. W obwodach większej mocy bezpieczniej stosować właściwy regulator, sterownik albo rezystor dużej mocy.
Rezystancja i charakterystyka decydują o zachowaniu regulatora
Wartość zapisana na korpusie, na przykład 10 kΩ, oznacza rezystancję między skrajnymi wyprowadzeniami. Nie jest to opór, który zawsze pojawia się między suwakiem a końcówką. Przy ustawieniu suwaka w połowie potencjometru liniowego otrzymamy w przybliżeniu dwa odcinki po 5 kΩ.
| Wartość potencjometru | Typowe zastosowanie | Na co uważać |
|---|---|---|
| 1 kΩ-2,2 kΩ | Układy o niskiej impedancji, regulacja prądu lub napięcia | Większy pobór prądu z zasilacza |
| 4,7 kΩ-10 kΩ | Wejścia analogowe, nastawy sterowników, automatyka | Trzeba sprawdzić wymagania wejścia ADC |
| 47 kΩ-100 kΩ | Regulacja sygnałów o małym poborze, układy audio | Większa podatność na zakłócenia i szumy |
| 250 kΩ-1 MΩ | Specjalistyczne układy audio i wejścia o bardzo dużej impedancji | Długi przewód może pogorszyć stabilność regulacji |
Charakterystyka liniowa
W modelu liniowym zmiana rezystancji odpowiada w przybliżeniu zmianie położenia suwaka. Obrót o 30% zakresu daje około 30% rezystancji, a połowa skali daje około połowy wartości. To najlepszy wybór do nastaw technicznych, sterowania napięciem, kalibracji i prostych układów automatyki.
Charakterystyka logarytmiczna
Potencjometr logarytmiczny zmienia rezystancję nierównomiernie. Większa część regulacji jest skupiona po jednej stronie zakresu, dzięki czemu lepiej odpowiada sposobowi, w jaki człowiek odbiera głośność. Do regulatora głośności wybieram więc zwykle wersję logarytmiczną, a do regulacji napięcia liniową.
Trzeba uważać na oznaczenia literowe. W wielu europejskich katalogach A oznacza charakterystykę liniową, a B logarytmiczną, ale w produktach amerykańskich i azjatyckich spotyka się często odwrotny zapis. Sama litera na obudowie nie wystarcza, dlatego sprawdzam kartę katalogową albo opis sprzedawcy.
Moc, napięcie i prąd pokazują, czy element wytrzyma
Najczęstszy błąd polega na sprawdzeniu wyłącznie rezystancji. Potencjometr może mieć właściwą wartość, ale spalić się po kilku sekundach, jeśli wydzieli się w nim zbyt duża moc. Podstawowy wzór jest prosty: P = U²/R, gdzie P oznacza moc, U napięcie na potencjometrze, a R jego rezystancję.
Przykładowo przy 12 V i potencjometrze 1 kΩ moc wynosi około 0,144 W. Model o mocy znamionowej 0,25 W może w takim przypadku wyglądać na wystarczający, ale trzeba jeszcze uwzględnić temperaturę, sposób połączenia i zapas bezpieczeństwa. Przy 12 V na potencjometrze 100 Ω byłoby już 1,44 W, czyli znacznie więcej niż wytrzymuje typowy mały element panelowy.
W kartach katalogowych spotyka się często moce 0,1 W, 0,2 W, 0,25 W, 0,5 W, 1 W i więcej. Ta wartość dotyczy określonych warunków, zwykle temperatury otoczenia, dlatego przy pracy ciągłej nie projektuję układu dokładnie na granicy parametrów.
Dlaczego potencjometr w obwodzie 230 V to zły pomysł
Zwykły potencjometr panelowy nie służy do bezpośredniej regulacji napięcia sieciowego. W instalacji 230 V musi pracować element przeznaczony do tego zadania, na przykład ściemniacz, regulator tyrystorowy, sterownik silnika albo moduł z odpowiednią izolacją i obudową.
Dotyczy to również wentylatorów, pomp i taśm LED. Potencjometr może być w takim układzie jedynie elementem sterującym dla dedykowanego modułu, który przyjmuje sygnał nastawczy, na przykład 0-10 V, PWM albo określony zakres rezystancji. Podłączenie go bezpośrednio do przewodu fazowego może skończyć się uszkodzeniem, porażeniem lub pożarem.

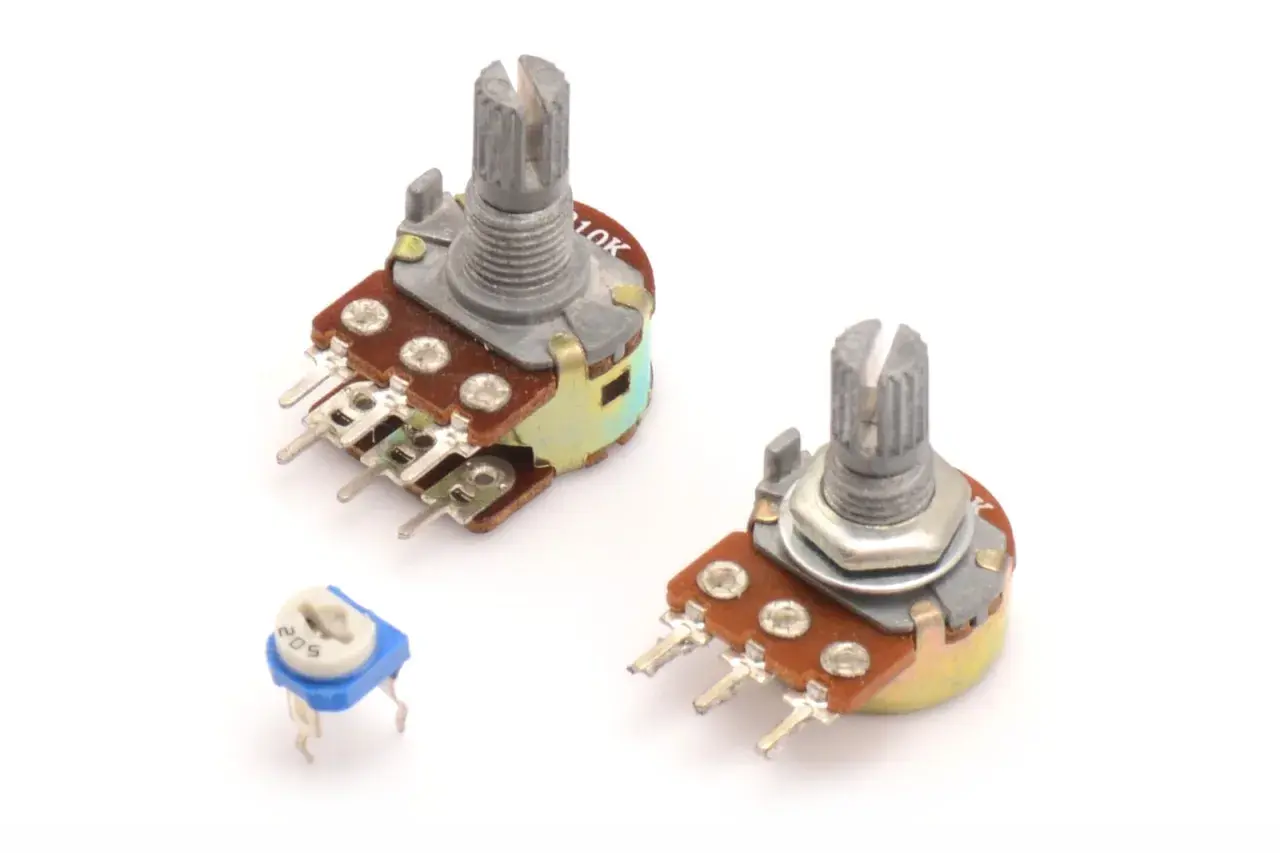

Rodzaj konstrukcji trzeba dopasować do sposobu użytkowania
Do panelu sterowniczego najczęściej wybieram potencjometr obrotowy z metalowym wałkiem i nakrętką. Do regulacji wykonywanej śrubokrętem wystarczy trymer montażowy, natomiast do ustawień wymagających dużej dokładności lepszy będzie model wieloobrotowy.
| Typ | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Obrotowy | Panel operatorski, regulacja temperatury, prędkości lub poziomu | Zużywa się przy bardzo częstym kręceniu |
| Suwakowy | Miksery, konsole, pulpity i regulacja widoczna na jednej skali | Łatwiej gromadzi kurz na ścieżce |
| Montażowy | Jednorazowa kalibracja urządzenia | Niewygodny do codziennej obsługi |
| Wieloobrotowy | Precyzyjna nastawa, pomiary i kalibracja | Wolna zmiana z jednego końca zakresu na drugi |
| Cyfrowy | Sterowanie z mikrokontrolera i powtarzalne nastawy | Ograniczone napięcie, prąd suwaka i liczba kroków |
Liczy się również materiał ścieżki. Tani potencjometr węglowy wystarcza do prostego regulatora, ale przy częstym użytkowaniu może szybciej pojawić się trzask, szum lub nierówna praca. Cermet i tworzywo przewodzące zwykle lepiej sprawdzają się w aparaturze pomiarowej i sterowniczej, a potencjometr drutowy wybiera się wtedy, gdy potrzebna jest większa moc.
Jeżeli jeden wałek ma sterować dwoma kanałami, potrzebny będzie potencjometr podwójny, często oznaczany jako stereo lub dual-gang. W audio ważne jest wtedy także dopasowanie kanałów, czyli tak zwany tracking. Tani model może działać poprawnie elektrycznie, ale przy cichym odsłuchu lewy i prawy kanał nie zawsze będą miały identyczny poziom.
Montaż i warunki pracy są równie ważne jak parametry elektryczne
Przed zakupem mierzę średnicę otworu w panelu i sprawdzam długość wałka. Popularne są wersje do montażu przewlekanego THT, elementy do płytek PCB, potencjometry panelowe oraz konstrukcje z mocowaniem śrubowym. Różnica kilku milimetrów może zdecydować o tym, czy pokrętło znajdzie się na właściwej wysokości.
W instalacji elektrycznej trzeba uwzględnić wilgoć, kurz, temperaturę i drgania. Do zamkniętej obudowy sterowniczej wystarczy często standardowa wersja, ale na zewnątrz lub w zapylonym pomieszczeniu lepiej zastosować element uszczelniony, z określonym stopniem ochrony, na przykład IP65.
Przy długich przewodach potencjometr może zbierać zakłócenia. W takim przypadku ograniczam długość połączeń, prowadzę przewody sygnałowe z dala od kabli zasilających i rozważam filtr przy wejściu sterownika. Zbyt duża rezystancja, szczególnie 100 kΩ lub więcej, zwiększa wrażliwość układu na szumy.
Jak sprawdzić potencjometr multimetrem
Przy odłączonym elemencie mierzę opór między skrajnymi wyprowadzeniami. Powinien być zbliżony do wartości znamionowej, na przykład około 10 kΩ dla modelu 10 kΩ. Między suwakiem i każdą ze skrajnych końcówek opór powinien zmieniać się płynnie podczas obracania osi.
Skoki wskazania, przerwy albo nagły powrót do nieskończonej rezystancji oznaczają zużycie lub uszkodzenie ścieżki. Taki test zajmuje mniej niż minutę, a często pozwala uniknąć szukania błędu w całej instalacji.
Przykłady doboru w typowych instalacjach
Nastawa temperatury w sterowniku
Załóżmy, że sterownik przyjmuje sygnał z potencjometru jako napięcie od 0 do 5 V. Najbardziej naturalnym wyborem będzie potencjometr liniowy 5 kΩ lub 10 kΩ, o ile dokumentacja sterownika nie podaje innej wartości. Podłączamy skrajne wyprowadzenia do zasilania i masy, a suwak do wejścia analogowego.
Jeżeli przewód ma kilka metrów, nie prowadziłbym go równolegle z przewodami silnikowymi. W takiej instalacji większe znaczenie niż sama marka elementu ma poprawne ekranowanie, filtracja i stabilne połączenie masy.
Regulacja jasności taśmy LED
Potencjometr nie powinien przenosić prądu całej taśmy LED. Właściwe rozwiązanie to sterownik PWM, a potencjometr podaje mu sygnał zadany. Najczęściej stosuje się tu potencjometr liniowy 10 kΩ, ale zakres trzeba dopasować do wejścia konkretnego modułu.
Regulacja głośności
W torze audio typowym wyborem jest potencjometr logarytmiczny, często 10 kΩ, 50 kΩ albo 100 kΩ. Konkretna wartość zależy od impedancji źródła i wejścia wzmacniacza. Zbyt mała obciąży źródło, a zbyt duża może zwiększyć szum i wrażliwość na przewody.
Przeczytaj również: Jak zrobić bęben na przedłużacz - Poznaj zasady bezpiecznej budowy
Precyzyjna kalibracja urządzenia
Do kalibracji czujnika lub zasilacza użyłbym potencjometru wieloobrotowego, najlepiej o charakterystyce liniowej i małej tolerancji. Regulacja 10- lub 20-obrotowa pozwala ustawić wartość znacznie dokładniej niż zwykły obrót o 270 stopni, choć nie nadaje się do szybkiej obsługi przez użytkownika.
Ostatnia kontrola przed włożeniem elementu do koszyka
Najbezpieczniej traktować dobór jak krótką kartę kontrolną. Sprawdzam rezystancję, charakterystykę, moc, maksymalne napięcie, typ montażu i warunki pracy. Jeśli potencjometr ma sterować urządzeniem sieciowym, upewniam się dodatkowo, że jest tylko wejściem dla odpowiedniego regulatora, a nie elementem obwodu 230 V.
Przy podobnych cenach lepiej wybrać model z czytelną dokumentacją, właściwym uszczelnieniem i zapasem mocy niż przypadkowy zamiennik. W praktyce kilka złotych oszczędności nie rekompensuje późniejszego trzaskania, niestabilnej nastawy albo ponownego demontażu całego panelu.
Dobrze dobrany potencjometr nie musi być najdroższy. Musi natomiast pasować do sposobu regulacji, obciążenia i miejsca montażu, a te trzy kwestie da się zweryfikować jeszcze przed zakupem.
