Dobry układ połączeń w monitoringu zaczyna się od wyboru technologii, a nie od wiercenia otworów. Jeśli potrzebny jest schemat podłączenia kamery monitoringu, najpierw trzeba ustalić, czy instalujesz kamerę IP z PoE, czy klasyczne CCTV z DVR, jak poprowadzisz przewody oraz czy obraz ma trafiać tylko na rejestrator, czy także na telefon i do systemu alarmowego.
Najpierw trzeba dobrać technologię, a dopiero potem prowadzić kable
- W monitoringu IP jeden kabel Ethernet zwykle przenosi obraz i zasilanie przez PoE.
- W systemie analogowym sygnał wideo i zasilanie są zazwyczaj prowadzone osobno.
- Rejestrator NVR lub DVR jest kluczowy, jeśli chcesz nagrywać, przeglądać archiwum i wyprowadzić obraz na monitor.
- Do instalacji zewnętrznej wybieraj kabel odporny na warunki pogodowe i pilnuj limitu 100 m na jednym odcinku Ethernetu.
- Jeśli monitoring ma współpracować z alarmem, wejścia i wyjścia alarmowe trzeba uwzględnić już na etapie projektu.
Jak czytać prosty układ połączeń w monitoringu

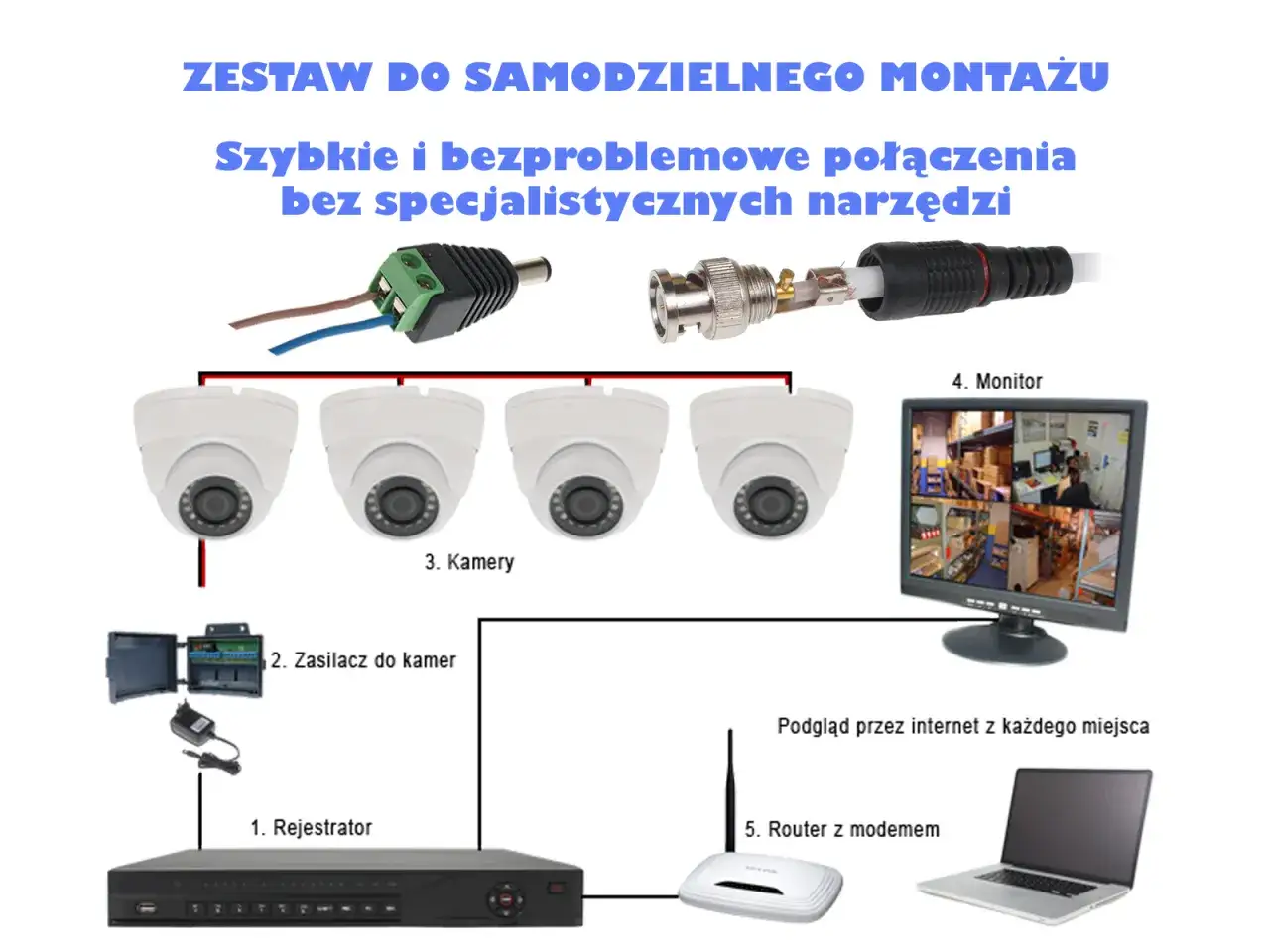

W praktyce cała instalacja sprowadza się do kilku bloków: kamera, przewód, zasilanie, rejestrator i podgląd. W systemie IP kamera wysyła obraz po skrętce do switcha PoE albo bezpośrednio do rejestratora z portami PoE, a ten dalej przekazuje sygnał na monitor, telewizor i do sieci lokalnej. W systemie analogowym kamera oddaje obraz do DVR przez przewód wizyjny, a zasilanie 12 V biegnie osobnym torem.
Najkrótszy zapis takiego układu wygląda tak:
- kamera IP → kabel Ethernet → switch PoE lub NVR → monitor, router, aplikacja;
- kamera analogowa → przewód koncentryczny lub UTP z odpowiednim osprzętem → DVR → monitor;
- zasilanie lokalne 12 V → kamera lub punkt zbiorczy z zasilaczem wielowyjściowym.
To właśnie dlatego bez rejestratora obraz zwykle nie trafia prosto na zwykły telewizor. Kamera daje sygnał, ale ktoś musi go zebrać, zapisać i udostępnić w czytelnej formie. W małej instalacji domowej różnica wydaje się niewielka, ale w sklepie, magazynie albo na zapleczu szybko okazuje się decydująca.
Kamera IP z PoE czy analogowa z DVR
To najważniejszy wybór, bo od niego zależy cały sposób okablowania. Kamera IP z PoE jest wygodna tam, gdzie chcesz ograniczyć liczbę przewodów i mieć łatwy dostęp z telefonu lub komputera. System analogowy częściej wybiera się wtedy, gdy modernizujesz starszą instalację albo masz już gotowe trasy kablowe pod klasyczne CCTV.
| Cecha | IP z PoE | Analog z DVR |
|---|---|---|
| Liczba kabli do kamery | Zwykle jeden Ethernet | Sygnał i zasilanie najczęściej osobno |
| Podgląd zdalny | Łatwy przez sieć i aplikację | Zazwyczaj przez rejestrator |
| Montaż | Prostszy przy nowej instalacji | Dobry przy rozbudowie starszego systemu |
| Rozbudowa | Wygodna, ale trzeba pilnować budżetu PoE | Zależna od istniejącego okablowania i rejestratora |
| Najlepsze zastosowanie | Nowy monitoring domu, sklepu lub biura | Modernizacja starszej instalacji |
W sklepie detalicznym najczęściej wygrywa IP z PoE, bo łatwiej rozprowadzić instalację do wejścia, kasy, magazynu i zaplecza bez robienia osobnej sieci zasilającej dla każdej kamery. Analog ma sens wtedy, gdy liczy się wykorzystanie istniejącej infrastruktury i prostsza wymiana sprzętu, bez przebudowy całego systemu.
Co powinno znaleźć się w kompletnej instalacji
Sama kamera to za mało. Żeby system działał stabilnie i dawał nagrania, potrzebujesz kilku elementów, które muszą do siebie pasować. To szczególnie ważne, jeśli monitoring ma pracować w sklepie lub w obiekcie z długimi trasami kablowymi.
| Element | Rola w systemie | Na co uważać |
|---|---|---|
| Kamera | Zbiera obraz i ewentualnie przekazuje sygnał alarmowy | Sprawdź, czy ma PoE, wejścia alarmowe i odpowiednią klasę odporności |
| NVR lub DVR | Rejestruje nagrania i udostępnia podgląd | Dobierz liczbę kanałów, obsługę rozdzielczości i miejsce na dysk |
| Dysk HDD do monitoringu | Przechowuje archiwum | Zwykły dysk biurkowy nie jest najlepszym wyborem do pracy ciągłej |
| Switch PoE lub injector | Zapewnia zasilanie i transmisję po jednym kablu | Policz budżet mocy z zapasem, a nie na styk |
| Skrętka Cat5e lub Cat6 | Łączy kamerę z rejestratorem lub switchem | Do instalacji zewnętrznej wybierz przewód odporny na UV i wilgoć |
| Zasilacz 12 V | Zasila kamery analogowe lub urządzenia pomocnicze | Przeciążony zasilacz szybko staje się źródłem problemów |
| Ochrona przepięciowa | Chroni sprzęt przed skutkami wyładowań i skoków napięcia | W instalacjach zewnętrznych to nie jest zbędny dodatek |
W praktyce największy błąd polega na kupowaniu kamery bez sprawdzenia, jak ma być zasilana i gdzie będzie zapisywany obraz. Drugi częsty problem to rejestrator dobrany tylko pod liczbę kanałów, ale już niepod kątem mocy PoE albo pojemności dysku.
Jak wygląda montaż w domu i sklepie
Najlepiej myśleć o instalacji od strony ruchu ludzi, a nie od strony sprzętu. W domu zwykle są to drzwi, podjazd i wejście na posesję. W sklepie dochodzą wejście klienta, kasa, magazyn, zaplecze i strefa przyjmowania towaru. To właśnie te miejsca warto rozrysować przed wierceniem i prowadzeniem przewodów.
- Wyznacz punkty obserwacji i zdecyduj, co ma być najważniejsze w kadrze.
- Sprawdź trasy kabli, długość odcinków i miejsce na rejestrator oraz zasilanie.
- Dobierz wariant instalacji: IP z PoE albo analog z osobnym zasilaniem.
- Poprowadź przewody tak, by nie były narażone na zgniecenie, wilgoć i przypadkowe odłączenie.
- Podłącz system testowo, zanim wszystko zostanie ostatecznie zamknięte w peszlach lub korytkach.
- Ustaw nagrywanie, strefy detekcji, powiadomienia i zdalny dostęp.
W sklepie detalicznym dobrze działa prosty porządek: kamera przy wejściu ma łapać twarz wchodzącej osoby, kamera przy kasie ma widzieć strefę transakcji, a urządzenie na zapleczu ma kontrolować ruch przy towarze. Taki układ daje więcej niż sam wzrost liczby kamer, bo redukuje martwe pola i ułatwia późniejsze odtworzenie zdarzeń.
Jak prowadzić przewody, żeby system był stabilny
To etap, który zwykle decyduje o tym, czy monitoring działa bezproblemowo przez lata, czy zaczyna sprawiać kłopoty po pierwszej zimie. Przy systemach IP trzymaj się zasady jednego odcinka do 100 metrów, a jeśli trasa ma być dłuższa, rozważ dodatkowy punkt pośredni albo zmianę topologii. Cat5e wystarcza do wielu instalacji, ale Cat6 daje większy spokój przy rozbudowie i przy mniej przewidywalnych trasach.
Na zewnątrz nie oszczędzaj na kablu. Wybieraj przewód przeznaczony do montażu zewnętrznego, prowadź go w osłonie i nie zostawiaj połączeń na deszczu ani w miejscach, gdzie będzie pracował na zagięciach. Jeżeli kamera ma własne zasilanie 12 V, dobrze jest umieścić punkt zasilania w miejscu serwisowalnym, a nie wysoko pod dachem, gdzie każda awaria wymaga demontażu.
W systemach PoE zwracaj uwagę na budżet mocy. Cztery kamery nie oznaczają automatycznie, że dowolny czteroporotowy switch je zasili. Jeśli pobór energii jest zbyt bliski granicy, instalacja będzie działać niestabilnie, szczególnie przy podgrzewaniu, IR albo pracy w niskiej temperaturze. Zostaw zapas, bo to realnie zmniejsza liczbę awarii.
Gdzie wpiąć alarm i kiedy to ma sens
Monitoring i alarm najlepiej działają razem, gdy mają wspólną logikę reakcji. Kamera z wejściem alarmowym może dostać sygnał z czujki, kontaktronu albo centrali, a wyjście alarmowe pozwala uruchomić syrenę, światło albo inne urządzenie wykonawcze. To przydaje się zwłaszcza w miejscach, gdzie chcesz, aby jedno zdarzenie wywoływało kilka działań naraz: nagranie, powiadomienie i reakcję fizyczną.
W praktyce ma to sens przy wejściu do sklepu, przy drzwiach magazynu i na zapleczu. Nie każda kamera ma jednak fizyczne wejścia i wyjścia alarmowe, więc nie zakładaj tego z góry. Jeśli ta funkcja jest ważna, sprawdź specyfikację jeszcze przed zakupem, bo późniejsze dokładanie centrali albo wymiana kamery zwykle kosztują więcej niż rozsądne zaplanowanie systemu od początku.
Warto też odróżnić detekcję ruchu od fizycznego wejścia alarmowego. Ruch w obrazie może uruchamiać nagrywanie i powiadomienie, ale nie zastąpi przewodowego połączenia z czujką tam, gdzie zależy Ci na większej pewności i mniej fałszywych alarmów.
Najczęstsze błędy przy podłączaniu kamer
- Kupno kamery PoE bez sprawdzenia, czy rejestrator albo switch faktycznie dostarcza zasilanie.
- Przekroczenie długości odcinka Ethernetu i liczenie, że obraz i tak będzie stabilny.
- Dobór zasilacza na styk, bez zapasu mocy dla wszystkich urządzeń.
- Prowadzenie instalacji zewnętrznej zwykłym przewodem, bez ochrony przed wilgocią i UV.
- Zostawienie połączeń w miejscach trudno dostępnych, przez co każda naprawa staje się demontażem połowy instalacji.
- Próba podłączenia kamery bez rejestratora do zwykłego telewizora, mimo że system nie został do tego zaprojektowany.
- Brak testu obrazu i ostrości przed finalnym przykręceniem kamery.
- Pominięcie archiwizacji, czyli zakup kamer bez planu na zapis nagrań i późniejsze ich odtworzenie.
Najczęściej psuje nie sama kamera, tylko skróty w okablowaniu i zasilaniu. Dobrze rozrysowana instalacja oszczędza czas przy uruchomieniu, ale jeszcze bardziej przy serwisie, rozbudowie i pierwszej awarii w najmniej wygodnym momencie.
