Na pytanie, jakie wiertło pod gwint M10, najkrótsza odpowiedź brzmi: 8,5 mm dla standardowego skoku 1,5 mm. W praktyce jeden szczegół zmienia jednak wszystko, więc poniżej rozbijam temat na wersję standardową, drobnozwojną i na sytuacje, w których średnicę trzeba dobrać inaczej. Dorzucam też praktyczne wskazówki, dzięki którym gwint wychodzi czysto, a nie „na siłę”.
Najważniejsze dla M10 to 8,5 mm, ale skok i narzędzie potrafią zmienić odpowiedź
- Standardowy gwint M10 x 1,5 wierci się zwykle wiertłem 8,5 mm.
- Jeśli chodzi o M10 x 1,25, w praktyce spotkasz najczęściej 8,8-8,9 mm.
- Dla M10 x 1,0 typowy zakres to około 9,0-9,1 mm.
- Gwintownik wygniatający wymaga większego otworu niż gwintownik skrawający.
- Źle wykonane fazowanie i brak zapasu głębokości częściej psują efekt niż sama średnica wiertła.
Jaka średnica wiertła pasuje do M10
Jeśli mówimy o standardowym gwincie metrycznym, odpowiedź jest prosta: M10 x 1,5 wierci się wiertłem 8,5 mm. To wynika z podstawowej zależności między średnicą nominalną a skokiem gwintu, więc dla M10 liczenie jest szybkie: 10,0 minus 1,5 daje 8,5 mm. Ja właśnie od tej wartości zaczynam większość prac warsztatowych, bo w typowych zastosowaniach daje przewidywalny, pewny gwint.
Warto jednak od razu rozdzielić samą średnicę od oznaczenia gwintu. Sam zapis M10 nie mówi jeszcze wszystkiego, bo w praktyce istnieją też warianty drobnozwojne. Jeśli ktoś poda tylko „M10”, zwykle chodzi o skok 1,5 mm, ale przy zakupie gwintownika i wiertła wolę to zawsze potwierdzić. Jeden zapis potrafi oznaczać zupełnie inny otwór, a tu nie ma miejsca na zgadywanie.

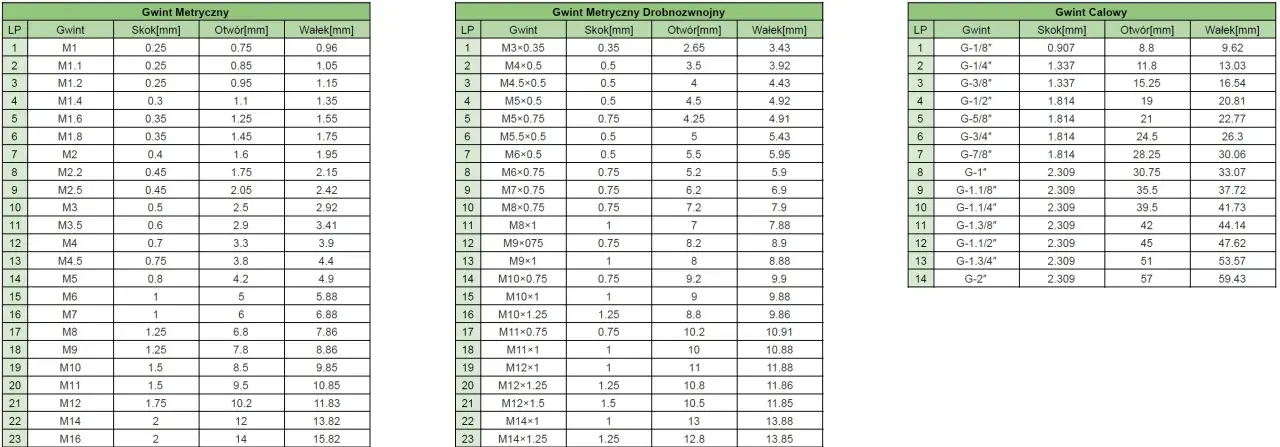

| Oznaczenie gwintu | Skok | Zalecane wiertło | Praktyczna uwaga |
|---|---|---|---|
| M10 x 1,5 | 1,5 mm | 8,5 mm | Najczęstszy, standardowy wariant |
| M10 x 1,25 | 1,25 mm | 8,8-8,9 mm | Gwint drobnozwojny, dokładnie sprawdź oznaczenie narzędzia |
| M10 x 1,0 | 1,0 mm | 9,0-9,1 mm | Jeszcze drobniejszy skok, używany tam, gdzie liczy się precyzja |
Ta tabela zamyka najważniejszy temat w dwóch minutach. Dalej wyjaśniam, dlaczego w różnych zestawieniach pojawiają się nieco inne liczby i kiedy to nie jest błąd, tylko świadomy dobór pod konkretne narzędzie.
Dlaczego w tabelach pojawiają się też 8,8 i 9,3 mm
Różnice między 8,5 a 8,8 czy nawet 9,3 mm nie biorą się z przypadku. Inny wynik pojawia się wtedy, gdy tabela dotyczy gwintownika skrawającego, a inny, gdy mowa o wygniataku, czyli gwintowaniu bez wióra, w którym materiał jest formowany, a nie usuwany. W takich przypadkach otwór startowy bywa większy, bo narzędzie musi mieć miejsce na przemieszczenie materiału.
To właśnie dlatego w praktyce nie patrzę wyłącznie na sam rozmiar M10, ale na cały zestaw informacji: skok, typ gwintownika, materiał i oczekiwany efekt. W jednej tabeli zobaczysz 8,5 mm dla M10 x 1,5, w innej 8,8 mm dla M10 x 1,25, a w chartach do wygniatania nawet około 9,3 mm dla M10 x 1,5. Wszystkie te liczby mogą być poprawne, tylko nie dotyczą tej samej technologii.
| Typ narzędzia | Przykład dla M10 | Co to oznacza w praktyce |
|---|---|---|
| Gwintownik skrawający | 8,5 mm dla M10 x 1,5 | Klasyczne gwintowanie z odprowadzaniem wióra |
| Gwint drobnozwojny | 8,8-8,9 mm dla M10 x 1,25 | Ściślejszy skok, większa kontrola dopasowania |
| Gwintownik wygniatający | około 9,3 mm dla M10 x 1,5 | Brak wióra, ale większe wymagania wobec materiału i chłodzenia |
Jeżeli mam jedną radę praktyczną, to właśnie tę: nie kupuj wiertła „pod M10” bez sprawdzenia, czy chodzi o skrawanie, czy formowanie gwintu. Z tej różnicy robi się później albo zbyt ciasny gwint, albo zbyt słaby.

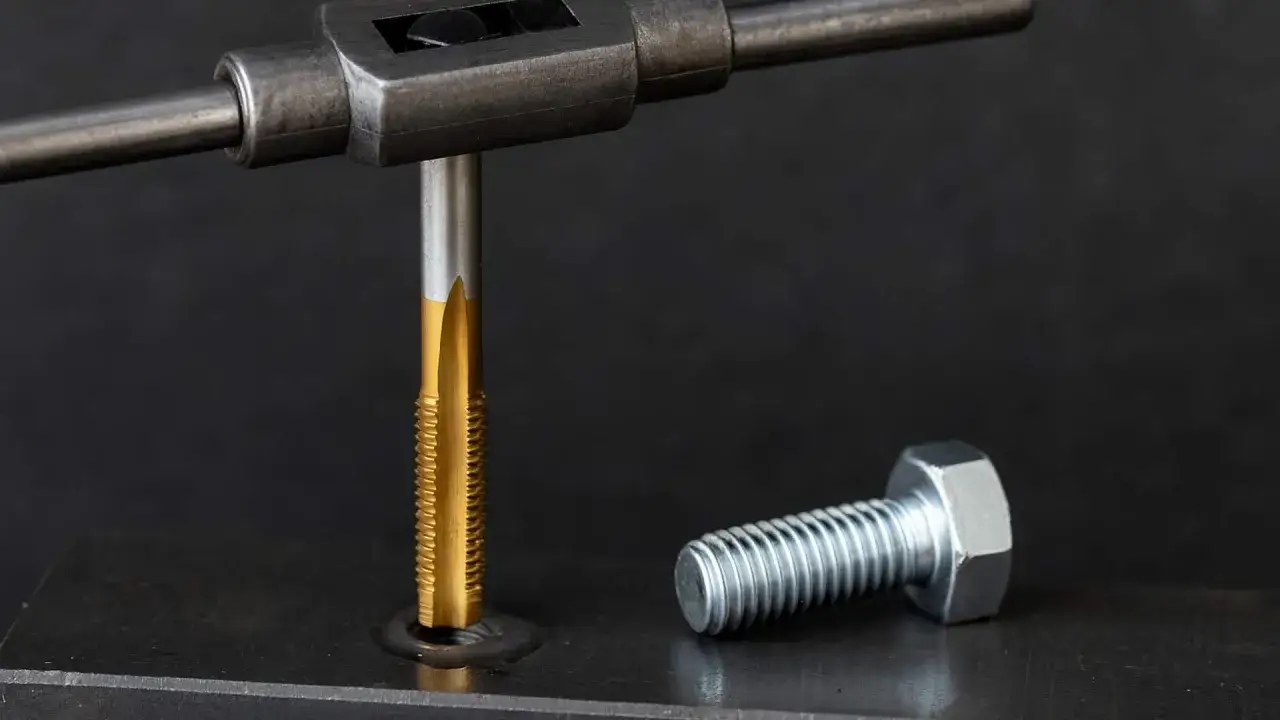

Jak przygotować otwór, żeby gwint wyszedł czysto
Sama średnica to dopiero początek. Żeby gwint wyszedł równo, otwór musi być prosty, odgratowany i odpowiednio głęboki. Ja zawsze zaczynam od sprawdzenia, czy wiertło pracuje prostopadle do powierzchni, bo nawet idealne 8,5 mm nic nie da, jeśli otwór pójdzie pod kątem.
- Najpierw zaznacz punkt wiercenia i zrób lekkie centrowanie, żeby wiertło nie uciekło na boki.
- Wywierć otwór w docelowej średnicy, bez „poprawiania” go kilka razy różnymi wiertłami na chybił trafił.
- Usuń gratu i zrób delikatną fazę wejściową, bo gwintownik dużo lepiej startuje w czystym otworze.
- W otworze nieprzelotowym zostaw zapas głębokości, zwykle co najmniej 1-2 skoki gwintu więcej niż sama długość robocza gwintu.
- Użyj odpowiedniego smarowania albo chłodzenia, zwłaszcza w stali i stali nierdzewnej.
To są drobiazgi, ale właśnie one robią różnicę między gwintem, który wchodzi lekko, a takim, który urywa narzędzie już na pierwszych milimetrach. Następny krok to materiał, bo on bardzo mocno zmienia zachowanie całego procesu.
Materiał zmienia więcej, niż widać na pierwszy rzut oka
W teorii średnica otworu jest jedna, ale w praktyce zachowanie gwintu zależy od materiału. W miękkim aluminium gwint potrafi wyjść łatwo, lecz zbyt duży luz szybko odbiera mu nośność. W stali konstrukcyjnej standardowe 8,5 mm dla M10 x 1,5 zwykle działa przewidywalnie, o ile narzędzie jest ostre i dobrze smarowane.
Najwięcej uwagi wymaga stal nierdzewna. Tam nie opłaca się „ratować” pracy zbyt małym otworem, bo moment obrotowy rośnie bardzo szybko i gwintownik zaczyna pracować brutalnie. W cienkościennych elementach problem wygląda inaczej: nie tyle zrywasz gwint, ile osłabiasz ściankę. Wtedy bardziej liczy się długość zazębienia i jakość wykonania niż sama teoretyczna średnica.
- Aluminium - gwint łatwo się robi, ale trzeba pilnować, żeby otwór nie był zbyt duży i nie osłabił połączenia.
- Stal konstrukcyjna - najbezpieczniejszy materiał do klasycznego gwintowania M10, jeśli trzymasz się 8,5 mm.
- Nierdzewka - wymaga dobrej geometrii wiertła, smarowania i spokojnego prowadzenia narzędzia.
- Elementy cienkościenne - tu czasem lepiej zmienić konstrukcję połączenia niż na siłę ciągnąć pełny gwint M10.
Gdy materiał zaczyna być trudniejszy, rośnie znaczenie kolejnej rzeczy, którą początkujący często lekceważą: błędów wykonawczych.
Najczęstsze błędy przy gwincie M10
Najbardziej kosztowny błąd jest zaskakująco prosty: ktoś bierze wiertło 10 mm, bo „przecież gwint ma M10”. To mylenie otworu pod gwint z otworem przelotowym pod śrubę. Drugi klasyk to pominięcie skoku, czyli założenie, że każde M10 jest takie samo. Nie jest.
- Zbyt duże wiertło - gwint wychodzi płytki, słaby i mniej odporny na wyrwanie.
- Zbyt małe wiertło - rośnie opór, łatwiej o urwanie gwintownika i przegrzanie narzędzia.
- Brak fazy wejściowej - gwintownik trudniej łapie oś otworu, a pierwszy ząb pracuje za mocno.
- Złe smarowanie - szczególnie groźne w stali nierdzewnej i przy głębszych otworach.
- Ignorowanie tolerancji wiertła - nominalne 8,5 mm nie zawsze oznacza idealnie 8,500 mm w realnym otworze.
Tu właśnie wychodzi praktyka: nie wystarczy znać liczbę, trzeba jeszcze umieć ją wykonać. Dlatego przed gwintowaniem sprawdzam trzy rzeczy, które zamykają temat bez niepotrzebnych poprawek.
Zanim włączysz gwintownik, sprawdź te trzy rzeczy
Przed startem patrzę na trzy punkty: oznaczenie gwintu, stan wiertła i głębokość otworu. To banalne, ale właśnie te elementy najczęściej odróżniają pracę „na próbę” od pracy, która wychodzi za pierwszym razem.
- Oznaczenie - upewnij się, czy to M10 x 1,5, M10 x 1,25 czy M10 x 1,0.
- Stan narzędzia - tępe wiertło potrafi zrobić otwór większy lub mniej równy, niż pokazuje nominalny rozmiar.
- Miejsce na gwint - w otworze nieprzelotowym zostaw zapas na końcówkę gwintownika i wiór.
Jeśli te trzy rzeczy się zgadzają, gwint M10 zwykle nie sprawia problemu. W praktyce najważniejsza odpowiedź pozostaje więc prosta: dla standardowego M10 użyj wiertła 8,5 mm, a przy wariantach drobnozwojnych albo wygniataniu sprawdź już konkretny skok i typ narzędzia, bo to one przesuwają wynik o kilka dziesiątych milimetra.
