Łączenie przewodów lutownicą przydaje się przy naprawach oświetlenia, drobnej elektroniki, czujników, przewodów sygnałowych i wielu pracach warsztatowych. Najlepszy efekt daje nie sama cyna, ale poprawne przygotowanie żył, właściwa temperatura i porządne zabezpieczenie połączenia. Poniżej pokazuję, jak lutować kable w praktyce, bez zbędnej teorii i bez ryzyka, że złącze puści po kilku dniach.
Najważniejsze zasady, które decydują o dobrym lutowaniu przewodów
- Najpierw przygotuj czystą miedź, odpowiednią lutownicę i koszulkę termokurczliwą.
- Przy cienkich przewodach zwykle sprawdza się zakres około 300-320°C, przy grubszych 330-380°C.
- Cynę podawaj do nagrzanego styku, a nie „na grot”, bo to poprawia rozpływ spoiwa.
- Połączenie musi mieć też odciążenie mechaniczne, inaczej sama cyna nie wystarczy.
- W miejscach narażonych na drgania często lepsze od lutowania jest zaciskanie.
Co przygotować przed rozpoczęciem pracy
Zanim w ogóle rozgrzejesz lutownicę, przygotuj stanowisko. Przy takich pracach liczy się porządek: przewód ma być odcięty równo, izolacja zdjęta bez uszkadzania drucików, a miejsce łączenia oczyszczone z brudu i tlenków. Jeśli żyła jest zaśniedziała albo poszarpana, lepiej odciąć kilka milimetrów i zacząć od świeżego fragmentu.
| Co warto mieć | Po co jest potrzebne |
|---|---|
| Lutownica lub stacja lutownicza | Zapewnia stabilne grzanie i pozwala kontrolować temperaturę. |
| Cyna z topnikiem | Tworzy właściwe spoiwo i ułatwia rozpływ po miedzi. |
| Dodatkowy topnik | Pomaga przy utlenionych lub trudniejszych przewodach. |
| Ściągacz do izolacji | Ułatwia zdjęcie osłony bez naruszania żyły. |
| Cążki i nożyk techniczny | Przydają się do przycinania końcówek i porządkowania przewodów. |
| Koszulka termokurczliwa | Chroni połączenie i poprawia jego trwałość mechaniczną. |
| Multimetr | Pomaga sprawdzić ciągłość i wykryć błąd przed montażem. |
Przy przewodach wielożyłowych dobrze działa zasada: mniej siły, więcej precyzji. W praktyce najczęściej zdejmuję od 5 do 10 mm izolacji przy cieńszych przewodach i 10-12 mm przy trochę grubszych. Jeżeli łączysz elementy, które później będą pracować w obudowie albo przy drganiach, od razu zaplanuj też sposób unieruchomienia kabla, bo to właśnie mechanika decyduje o trwałości połączenia.
Gdy narzędzia są już pod ręką, można przejść do samego łączenia i zobaczyć, gdzie najczęściej popełnia się błędy przy pierwszym podejściu.
Jak polutować przewód krok po kroku
- Odłącz zasilanie i upewnij się, że przewód nie jest pod napięciem. To podstawowy warunek bezpieczeństwa.
- Zdejmij izolację na odpowiednią długość, nie uszkadzając drucików. Jeśli kilka z nich odetniesz, połączenie będzie słabsze.
- Delikatnie skręć żyły, żeby nie rozchodziły się podczas grzania. Nie rób jednak z nich twardej spirali.
- Pobiel końcówki cienką warstwą cyny. Dzięki temu spoiwo szybciej i równiej wniknie w splot.

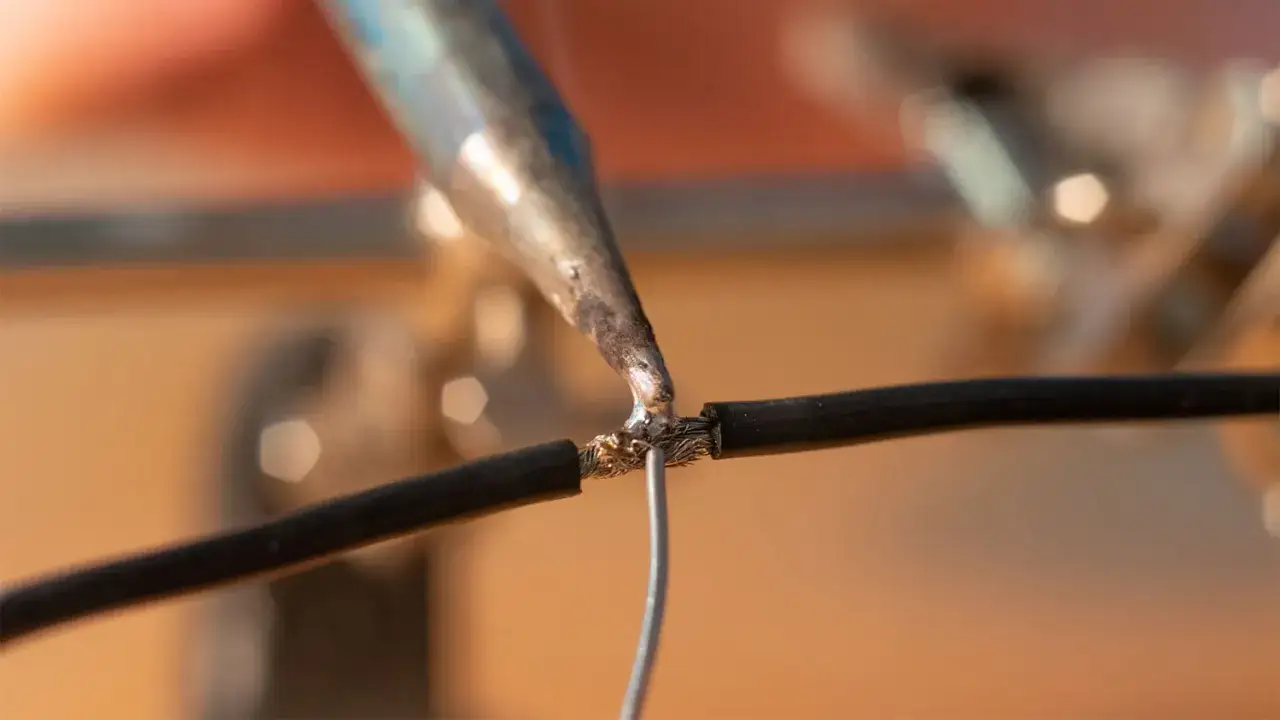

- Połącz przewody i rozgrzej miejsce styku, a nie samą cynę. Grot ma dotykać połączenia, żeby ciepło weszło w miedź.
- Dodaj tyle spoiwa, ile potrzeba do wypełnienia splotu. Dobre połączenie nie powinno zamienić się w ciężką, grubą kulę cyny.
- Odłóż lutownicę i nie ruszaj przewodem, dopóki lut nie ostygnie. Poruszenie w tej chwili często daje zimny lut.
- Na końcu nasuń i obkurcz koszulkę termokurczliwą albo zastosuj inne pewne odciążenie i izolację.
W dobrze wykonanym połączeniu cyna ma wejść między druciki, ale nie zakrywać wszystkiego grubą skorupą. Jeśli po kilku sekundach materiał nadal nie chce się rozpływać, problemem zwykle nie jest „za mało siły”, tylko zbyt słaby transfer ciepła. To prowadzi prosto do kwestii temperatury, grota i spoiwa.
Jak dobrać temperaturę, grot i spoiwo
Ja zwykle zaczynam od umiarkowanej temperatury i dopiero ją podnoszę, jeśli cyna nie rozpływa się w 2-3 sekundy. Sztuka polega na tym, żeby ogrzać miedź szybko, a nie gotować izolację długo i bez efektu. Do przewodów najczęściej lepiej sprawdza się grot płaski lub dłutowy niż bardzo ostry szpic, bo daje większą powierzchnię kontaktu i szybciej oddaje ciepło.
| Sytuacja | Praktyczny wybór | Dlaczego to działa |
|---|---|---|
| Cienkie przewody sygnałowe | Około 280-310°C i mały, ale nie skrajnie drobny grot | Chroni izolację i pozwala szybko pobielić końcówkę. |
| Standardowe przewody miedziane | Około 300-350°C i grot średniej wielkości | Daje dobry kompromis między szybkością a kontrolą. |
| Grubsze przewody, większe konektory | Około 330-380°C i większy grot | Większa masa metalu odbiera więcej ciepła, więc trzeba go dostarczyć szybciej. |
| Spoiwo bezołowiowe | Zwykle górna część zakresu | Topi się trudniej, więc wymaga lepszego kontaktu cieplnego. |
Przy cienkich przewodach nie opłaca się też przesadzać z grotem. Zbyt mały grot wygląda precyzyjnie, ale często tylko długo grzeje i pogarsza efekt. Z kolei przy większych przekrojach warto mieć pod ręką trochę topnika, bo utleniona miedź potrafi skutecznie utrudnić rozpływ cyny. Jeśli sam lut zaczyna dymić mocno i długo, to znak, że grzanie trwa za długo albo temperatura jest ustawiona zbyt wysoko.
Nawet z dobrym sprzętem można zepsuć połączenie kilkoma prostymi błędami, dlatego warto je rozpoznać jeszcze zanim przewód trafi do urządzenia.
Najczęstsze błędy, które psują połączenie
| Objaw | Co najpewniej poszło nie tak | Jak to naprawić |
|---|---|---|
| Cyna kulkuje się i nie wnika w splot | Przewód jest za zimny, brudny albo za mało nagrzany | Oczyść żyłę, dodaj topnik i popraw kontakt grota z miedzią. |
| Połączenie jest kruche i matowe | Powstał zimny lut lub przewód poruszył się podczas stygnięcia | Rozgrzej złącze ponownie i zostaw je w spokoju do pełnego ostygnięcia. |
| Izolacja się topi lub cofa | Za długi czas grzania albo zbyt wysoka temperatura | Skróć czas kontaktu i użyj większego grota, który szybciej odda ciepło. |
| Połączenie robi się bardzo grube | Dodano za dużo spoiwa | Usuń nadmiar i wykonaj złącze od nowa, w bardziej kontrolowany sposób. |
| Przewód łamie się przy lutowaniu | Brak odciążenia mechanicznego | Dodaj koszulkę termokurczliwą, opaskę lub mocowanie wewnątrz obudowy. |
W praktyce największy błąd początkujących polega na tym, że próbują ratować słaby kontakt samą ilością cyny. To nie działa. Jeśli miedź jest brudna, grot za mały albo przewód porusza się w trakcie stygnięcia, nawet ładnie wyglądająca kropla nie da trwałego efektu. Właśnie dlatego czasem lutowanie nie jest najlepszym wyborem i warto znać alternatywy.
Kiedy lutowanie ma sens, a kiedy lepiej wybrać inną metodę
Nie każde połączenie przewodów powinno być lutowane. W elektronice, przy przewodach sygnałowych, taśmach LED, małych naprawach i połączeniach wewnątrz obudowy lutowanie sprawdza się bardzo dobrze. W przewodach narażonych na drgania, częste zginanie albo większy prąd lepsze bywa zaciskanie, bo daje mocniejszy efekt mechaniczny.
| Metoda | Najlepsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|
| Lutowanie | Elektronika, przewody sygnałowe, drobne naprawy | Precyzja, niski koszt, kompaktowe złącze | Słabsze przy wibracjach bez odciążenia mechanicznego |
| Zaciskanie | Motoryzacja, urządzenia pracujące, większe obciążenia | Duża wytrzymałość mechaniczna i szybkość pracy | Wymaga odpowiednich końcówek i narzędzi |
| Złączki śrubowe lub sprężynowe | Instalacje stałe i serwis | Łatwy montaż i możliwość późniejszego demontażu | Są większe i nie zawsze wygodne w ciasnej przestrzeni |
W przewodach stałych i w miejscach, gdzie instalacja pracuje latami, nie traktuję samej cyny jako jedynego zabezpieczenia. Zwykle lepiej działa rozwiązanie dobrane do obciążenia i warunków pracy, a nie tylko do tego, co najszybciej da się zrobić. Jeśli pojawia się aluminium albo przewód pracuje pod dużym obciążeniem, trzeba już dobrać metodę do konkretnego materiału i zastosowania, a nie liczyć na uniwersalny przepis.
Bez względu na metodę, połączenie trzeba jeszcze dobrze zabezpieczyć i sprawdzić, zanim trafi z powrotem do urządzenia.
Jak zabezpieczyć i sprawdzić gotowe złącze
- Nasuń koszulkę termokurczliwą przed lutowaniem, jeśli połączenie tego wymaga, bo później często już się nie da jej założyć.
- Po wystygnięciu obkurcz koszulkę równomiernie, tak żeby szczelnie osłoniła metal i kawałek izolacji.
- Zrób prosty test ciągłości multimetrem i lekko porusz przewodem, żeby wykryć przerwę zanim złożysz urządzenie.
- Jeśli używałeś aktywnego topnika, usuń resztki alkoholem izopropylowym, bo potrafią zostawić lepką warstwę.
- W obudowach i przy dłuższych przewodach dodaj odciążenie mechaniczne, żeby kabel nie wisiał na samym lutowaniu.
Przy większym obciążeniu warto też sprawdzić, czy złącze nie robi się ciepłe po uruchomieniu urządzenia. To prosty sygnał, że kontakt elektryczny albo przekrój przewodu nie są wystarczające. Gdy wszystko jest chłodne, stabilne i dobrze zaizolowane, połączenie zwykle nadaje się do dalszej pracy.
Detale warsztatowe, które robią największą różnicę
Jeśli miałbym wskazać jedną rzecz, która najbardziej poprawia jakość pracy, byłoby to krótkie grzanie i dobre przygotowanie przewodu. Reszta to już konsekwencja: czysty grot, świeża miedź, sensowna ilość topnika i brak pośpiechu przy stygnięciu. W praktyce właśnie te drobiazgi oddzielają naprawę „na chwilę” od połączenia, które działa długo i bez niespodzianek.
W codziennej pracy, zwłaszcza gdy robi się kilka połączeń pod rząd, pomaga prosty rytm: przyciąć, zdjąć izolację, pobielić, połączyć, zabezpieczyć. Taki porządek oszczędza czas i zmniejsza liczbę poprawek, a to ma znaczenie nie tylko w domowym warsztacie, ale też przy szybkich naprawach na zapleczu sklepu czy w serwisie elektroniki. Jeśli przewód ma wytrzymać dłużej niż pierwsze uruchomienie, najpierw zadbaj o przygotowanie i odciążenie mechaniczne, a dopiero potem o samą cynę.
