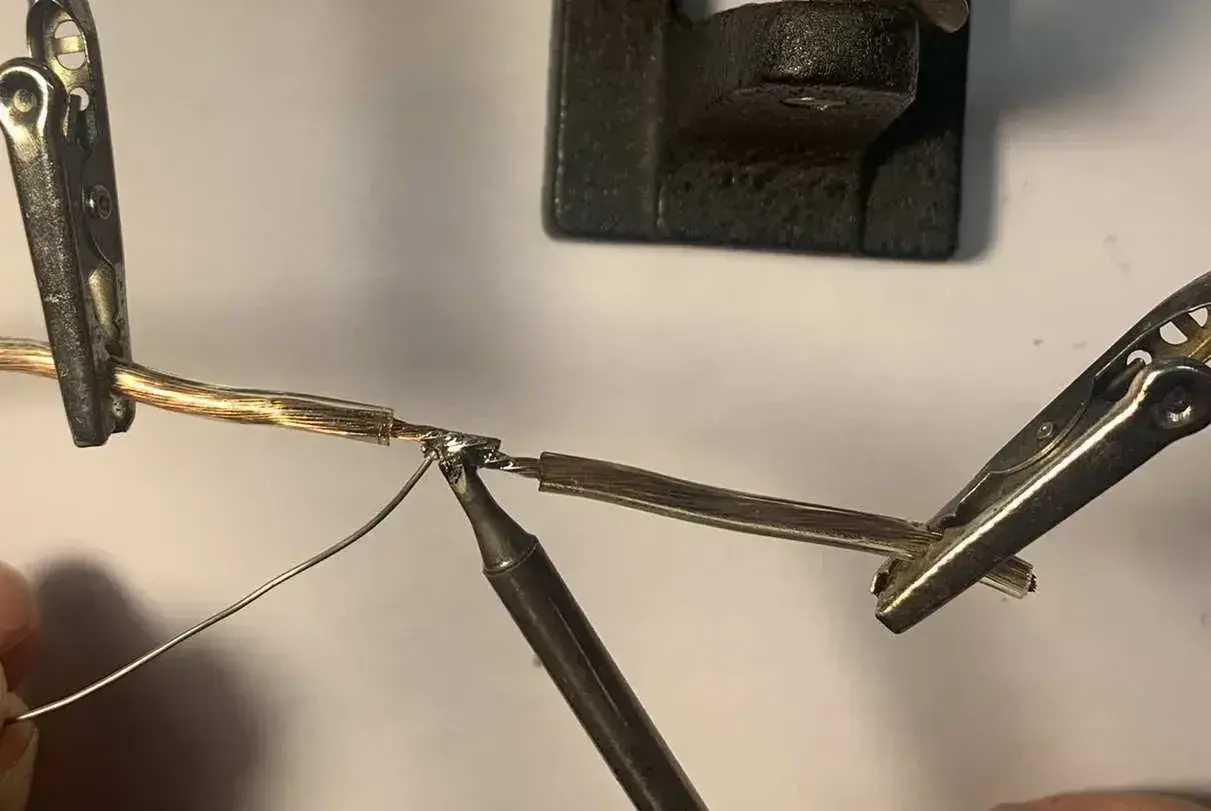

Temperatura lutowania - jak dobrać ją do spoiwa i złącza?

Odpowiednio dobrana temperatura lutowania decyduje o tym, czy spoiwo zwilży pad w kilka sekund, czy zacznie się dusić topnik, a laminat i komponent nie dostaną niepotrzebnego przegrzania. W praktyce liczy się nie tylko sam stop lutowniczy, ale też masa termiczna elementu, typ stacji, rozmiar grotu i to, czy pracujesz ręcznie, czy w procesie seryjnym. Poniżej rozkładam temat na konkretne zakresy, różnice między spoiwami i błędy, które najczęściej psują efekt.

Jak czytać temperaturę spoiwa i temperaturę grotu

Największy błąd początkujących polega na tym, że traktują jedną liczbę z opakowania jak prostą instrukcję do ustawienia stacji. Tak to nie działa. W lutowaniu ręcznym patrzę jednocześnie na punkt topnienia spoiwa, temperaturę grotu i czas kontaktu złącza z energią cieplną.

W stopach eutektycznych, takich jak Sn63/Pb37, przejście ze stanu stałego do ciekłego jest bardzo wąskie. W stopach nieneutektycznych masz już zakres od solidusu do liquidusu, czyli od momentu pierwszego uplastycznienia do pełnego rozpłynięcia. To dlatego Sn60/Pb40 zachowuje się trochę inaczej niż Sn63/Pb37, mimo że oba należą do rodziny cynowo-ołowiowej.

Jak podaje Hakko, dobry punkt odniesienia to około 50°C powyżej temperatury topnienia spoiwa, a sama stacja ma jeszcze zapewniać rezerwę energii, żeby grot szybko wracał do temperatury po dotknięciu złącza. W praktyce oznacza to jedno: nie ustawiam stacji „pod topnienie”, tylko pod realny transfer ciepła do konkretnego połączenia.

To ważne, bo od tej różnicy zależy, czy wybierzesz inną nastawę, czy już inny rodzaj spoiwa i inny sposób pracy.

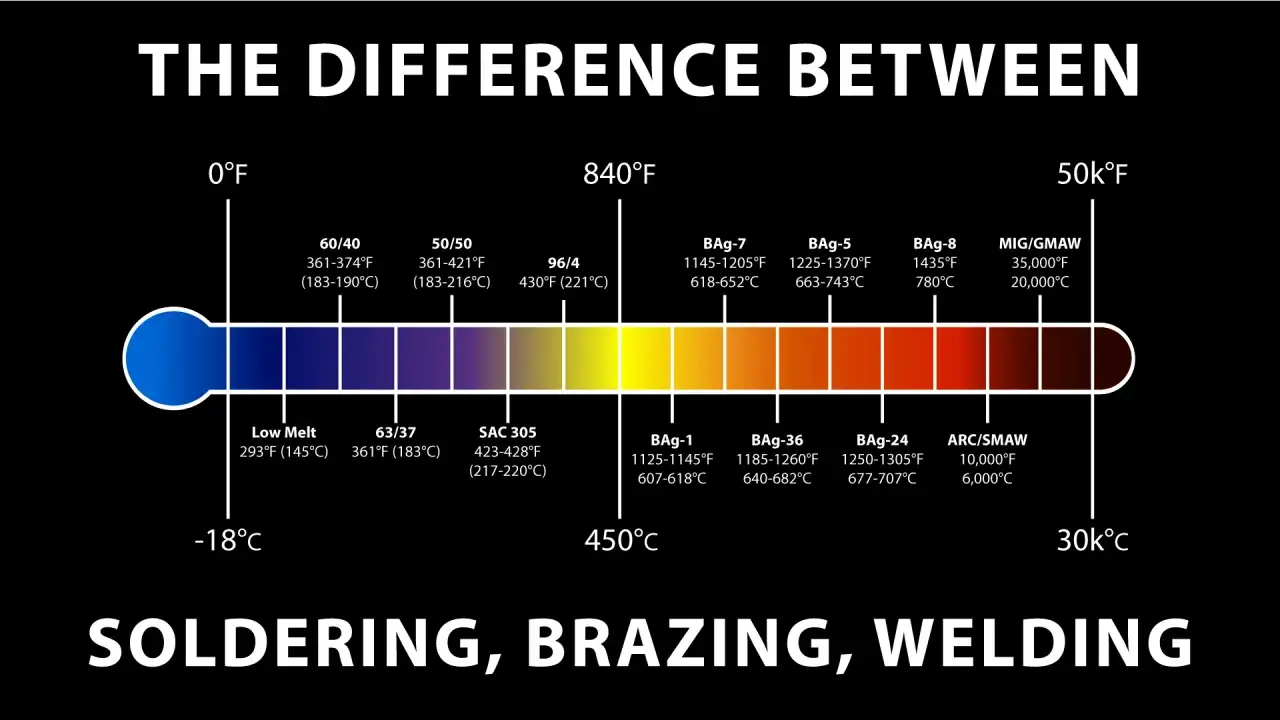

Zakresy dla najpopularniejszych spoiw

Jeśli chcesz zacząć bez zgadywania, najlepiej oprzeć się na realnych widełkach roboczych, a nie na samym punkcie topnienia. Poniższa tabela pokazuje wartości startowe, które w praktyce dobrze się sprawdzają przy lutowaniu ręcznym.

W praktyce zaczynam od dolnej granicy i podnoszę temperaturę tylko wtedy, gdy zwilżanie jest zbyt wolne. Dla ręcznego lutowania wiele warsztatów przyjmuje około 315°C jako wygodny punkt startowy dla SnPb i SAC, ale to działa dobrze tylko wtedy, gdy stacja ma sensowną rezerwę mocy i grot pasuje do zadania.

To prowadzi prosto do pytania, jak tę temperaturę ustawić w codziennej pracy, żeby nie przegrzewać ani grotu, ani płyty.

Jak ustawić temperaturę lutowania w praktyce

Ja zwykle zaczynam od ustawienia, które pozwala zrobić połączenie możliwie szybko, ale bez agresywnego grzania. Jeśli lut nie rozpływa się w kilka sekund, nie od razu podkręcam stację. Najpierw sprawdzam grot, topnik i wielkość pola lutowniczego, bo bardzo często to one są wąskim gardłem.

1. Do drobnych napraw SMD i cienkich przewodów zwykle wystarcza 300-315°C przy spoiwach SnPb oraz 320-340°C przy SAC.
2. Przy uniwersalnym lutowaniu serwisowym sensowny jest zakres 315-330°C, jeśli stacja ma dobrą kontrolę temperatury i czysty grot.
3. Przy grubych przewodach, dużych padach i polach masy czasem potrzebuję 340-370°C, ale dopiero po sprawdzeniu, czy nie lepiej użyć większego grotu.
4. Przy stopach niskotemperaturowych z bizmutem trzymam się wyraźnie niższych nastaw, zwykle 220-260°C, żeby nie przesadzić z obciążeniem komponentów.

W serwisie terminali POS, skanerów czy drukarek etykiet często spotyka się dwa skrajne przypadki: delikatną elektronikę SMD i złącza, które mają dużą masę miedzi. W pierwszym przypadku łatwo przegrzać drobny element, w drugim łatwo odruchowo podnieść temperaturę za wysoko. Dużo lepszym ruchem jest najpierw dobrać grot o większej powierzchni, a dopiero potem korygować nastawę.

Jeśli muszę przekroczyć 350°C, traktuję to jako sygnał ostrzegawczy. Przy zbyt wysokiej temperaturze topnik szybciej się zużywa, a powierzchnia spoiwa zaczyna się utleniać zamiast ładnie rozpływać. Zamiast „dokręcać” stację bez końca, wolę poprawić warunki kontaktu cieplnego.

To jednak nadal nie wyczerpuje tematu, bo o wyniku często decyduje sam materiał i geometria złącza, a nie tylko nastawa na wyświetlaczu.

Co zmienia wynik bardziej niż sama nastawa

W praktyce najwięcej różnicy robi kilka rzeczy, które początkujący często lekceważą. Temperatura jest ważna, ale tylko jako element całego układu.

• Masa termiczna - duże pole masy, gruby przewód albo solidny konektor odbierają ciepło szybciej niż drobny pad. Im większa masa, tym większy sens ma większy grot i krótszy czas kontaktu.
• Rozmiar grotu - mały grot przy dużym złączu kusi, żeby podnosić temperaturę. To zwykle zły kierunek. Lepiej zwiększyć powierzchnię styku i utrzymać rozsądną nastawę.
• Czystość powierzchni - utleniony pad, stary cynowy nalot albo zabrudzony grot wydłużają lutowanie bardziej niż sama różnica 10 czy 20°C.
• Topnik - bez odpowiedniego topnika spoiwo nie chce zwilżać powierzchni, więc człowiek odruchowo podkręca stację. To klasyczna pułapka.
• Rodzaj procesu - lutowanie ręczne, fala, selektywne i reflow rządzą się innymi zasadami. Jedna liczba nie przenosi się automatycznie między tymi metodami.

Jak podaje Hakko, dla samego kontaktu lutowniczego spoiwo powinno znaleźć się mniej więcej 50°C ponad swoją temperaturą topnienia, ale to działa tylko wtedy, gdy sprzęt i geometria złącza nie ograniczają przepływu ciepła. Dlatego dwa różne groty ustawione na tę samą wartość mogą dać zupełnie inny efekt.

Gdy te elementy są dobrze ustawione, zostają już głównie błędy operacyjne, które naprawdę łatwo wyłapać.

Najczęstsze błędy, które psują połączenie

W większości przypadków problemem nie jest „zła temperatura”, tylko sposób pracy wokół niej. Tego da się nauczyć szybko, jeśli patrzy się na objawy, a nie tylko na cyfry.

1. Podkręcanie stacji na zapas - ustawienie 380-400°C bywa odruchem obronnym, ale zwykle kończy się spalonym topnikiem i większym ryzykiem uszkodzenia pola.
2. Trzymanie grotu zbyt długo - jeśli połączenie nie chce puścić po kilku sekundach, lepiej przerwać, odświeżyć topnik i poprawić kontakt niż grzać laminat bez końca.
3. Za mały grot - wąska końcówka przy dużym padzie wymusza nadmierną temperaturę, choć problem leży w powierzchni styku.
4. Brak czyszczenia końcówki - utleniony grot przewodzi ciepło wyraźnie gorzej, więc lutowanie staje się nerwowe i niestabilne.
5. Jedna nastawa do wszystkiego - inne warunki są przy cienkim przewodzie sygnałowym, inne przy masywnym złączu z obudowy urządzenia.

Najpraktyczniejsza zasada, jaką stosuję, brzmi prosto: jeśli muszę ratować połączenie samą temperaturą, to znaczy, że wcześniej zabrakło mi topnika, odpowiedniego grotu albo czystej powierzchni. To właśnie tam najczęściej ucieka jakość.

W produkcji seryjnej widać to jeszcze mocniej, bo zamiast jednego połączenia trzeba kontrolować cały profil grzania.

Gdy pracujesz seryjnie, profil procesu ma większe znaczenie niż jedna liczba

Przy lutowaniu falowym i selektywnym nie operuje się już tylko temperaturą grotu. Liczy się nagrzewanie wstępne, czas kontaktu, temperatura kąpieli i chłodzenie. Jedna nastawa nie opisuje całego procesu, dlatego w produkcji patrzę na profil, a nie na pojedynczą wartość.

Dla SAC305 Kester podaje 255-265°C dla lutowania falowego i 280-320°C dla selektywnego. To dobry przykład tego, że w procesie seryjnym temperatury są rozkładane inaczej niż przy zwykłym lutowaniu ręcznym, a najważniejsza staje się stabilność całego układu.

Jeśli więc ktoś przenosi ustawienia ze stacji ręcznej na linię produkcyjną, bardzo łatwo się pomyli. W jednym przypadku chodzi o natychmiastowy transfer ciepła z grotu, w drugim o sterowanie kąpielą lutowniczą i czasem oddziaływania na całą płytkę.

To prowadzi do ostatniej, bardzo praktycznej zasady, którą warto mieć pod ręką przed każdym kolejnym złączem.

Co zapamiętać przed kolejnym złączem

• Zaczynaj od niższej nastawy i podnoś ją tylko wtedy, gdy połączenie nie rozpływa się w rozsądnym czasie.
• Najpierw popraw grot, topnik i czystość, a dopiero potem myśl o większej temperaturze.
• Przy bezołowiu zwykle potrzebujesz wyższego zakresu niż przy SnPb, ale nie oznacza to automatycznie 400°C.
• Przy dużej masie termicznej częściej wygrywa większy grot niż agresywne grzanie.
• Jeśli topnik czernieje, a spoiwo przestaje się ładnie układać, przerwij i skoryguj warunki, zamiast jeszcze bardziej podnosić nastawę.

Jeśli mam zostawić jedną praktyczną zasadę, to taką: dobry lut robi się możliwie krótko, z czystym grotem, właściwym topnikiem i temperaturą dobraną do masy złącza. Cyfra na stacji ma pomagać, ale to kontakt cieplny i stan powierzchni decydują, czy połączenie wyjdzie pewne, czy tylko wygląda na zrobione.
