Śruba M10 to jeden z tych elementów, które wydają się banalne, dopóki nie trzeba dobrać właściwego otworu, klucza albo gwintu w konkretnej blasze czy profilu. W praktyce najwięcej problemów nie sprawia sama średnica 10 mm, tylko to, że ten sam rozmiar występuje w kilku wariantach skoku, łba i długości.
Poniżej rozkładam na części najważniejsze wymiary śruby M10 i pokazuję, jak je czytać przy wierceniu, gwintowaniu i montażu. To tekst dla osób, które pracują z metalem, aluminium albo tworzywami i chcą szybko odróżnić wymiar nominalny od otworu montażowego.
Najważniejsze liczby, które warto zapamiętać od razu
- M10 oznacza nominalną średnicę gwintu 10 mm, a nie średnicę otworu.
- Najczęstszy skok to 1,5 mm; spotyka się też wersje 1,25 mm i 1,0 mm.
- Przelotowy otwór montażowy dla M10 ma zwykle 10,5 mm, 11,0 mm albo 12,0 mm.
- Otwór pod gwint M10x1,5 wierci się najczęściej wiertłem 8,5 mm.
- W śrubach z łbem sześciokątnym rozmiar klucza nie jest zawsze taki sam, bo zależy od normy i wykonania.
Jak czytać oznaczenie M10
Ja zaczynam od jednej zasady: M10 mówi o średnicy nominalnej gwintu, a nie o średnicy otworu ani o długości śruby. W zapisie metrycznym litera M oznacza gwint metryczny, liczba 10 odnosi się do średnicy zewnętrznej w milimetrach, a dodatkowy zapis po znaku „x” dopiero doprecyzowuje skok i długość.
Jeśli widzę samo M10, domyślnie zakładam gwint zwykły o skoku 1,5 mm. Gdy pojawia się M10x1,25 albo M10x1,0, mam do czynienia z gwintem drobniejszym, który bywa używany tam, gdzie potrzeba większej odporności na luzowanie albo lepszego doboru przy cienkich ściankach. To właśnie dlatego w normach ISO 261 i ISO 724 sama średnica nie wystarcza do pełnej identyfikacji elementu.
W praktyce najważniejsze jest to, że zapis M10x40 opisuje śrubę o średnicy 10 mm i długości 40 mm, ale nie mówi jeszcze nic o typie łba, klasie wytrzymałości czy powłoce. Kiedy już mam pełne oznaczenie, przechodzę do rzeczywistych wymiarów łba i otworów, bo to one decydują o montażu.

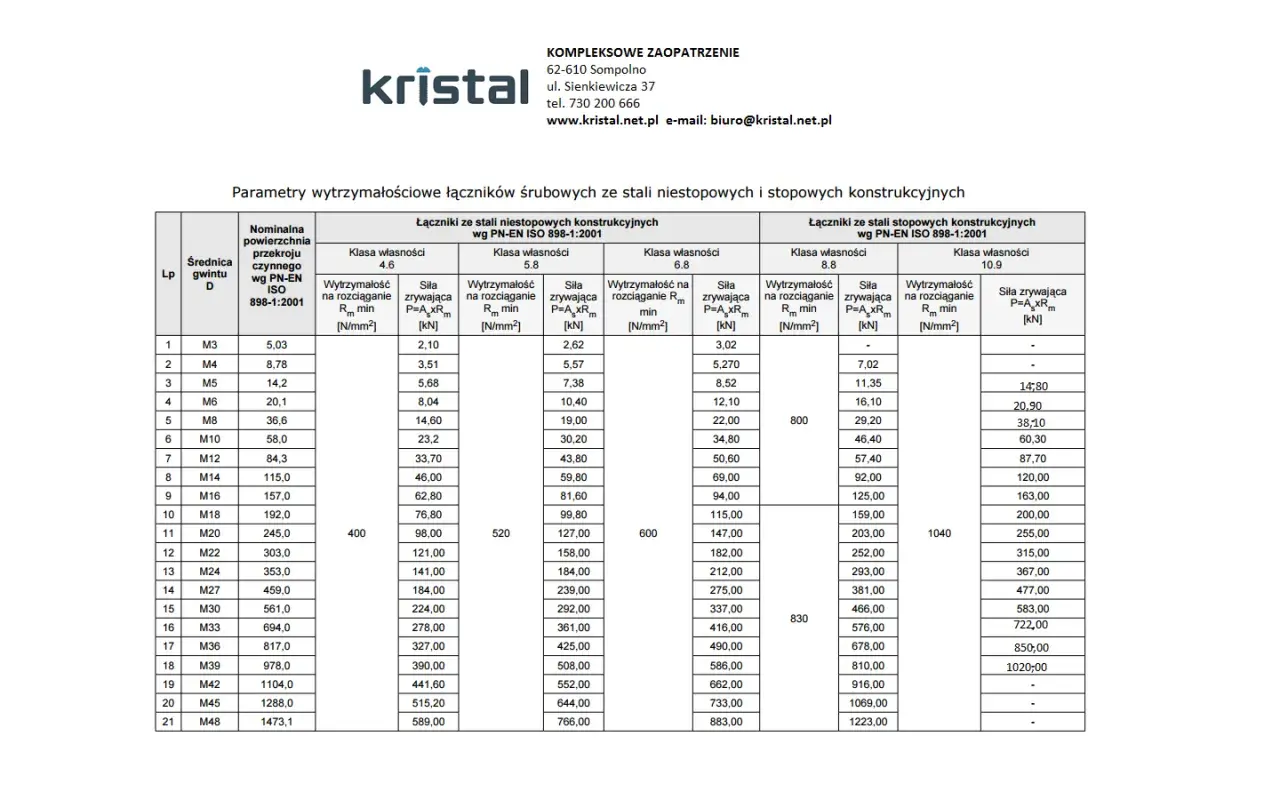

Najważniejsze wymiary standardowej śruby M10
W śrubach z łbem sześciokątnym patrzę przede wszystkim na kilka liczb. Normy ISO 4014 i ISO 4017 porządkują większość popularnych wymiarów, ale przy M10 warto od razu rozdzielić gwint, łeb i długość, bo te elementy nie są ze sobą tożsame.
| Parametr | Typowa wartość dla M10 | Co to oznacza w praktyce |
|---|---|---|
| Średnica nominalna | 10 mm | Zewnętrzna średnica gwintu. |
| Najczęstszy skok | 1,5 mm | To standardowy gwint zwykły, jeśli nie podano inaczej. |
| Skoki drobne | 1,25 mm i 1,0 mm | Używane tam, gdzie trzeba lepszej regulacji albo większej odporności na luzowanie. |
| Szerokość pod klucz | 16 mm lub 17 mm | Zależy od normy, producenta i typu śruby; M10 nie daje jednego uniwersalnego klucza. |
| Wysokość łba sześciokątnego | Około 6,4 mm | Ważna przy doborze miejsca, w którym łeb ma się zmieścić. |
| Kąt gwintu | 60° | To standard gwintu metrycznego. |
| Długość śruby | Zmienne | M10x30, M10x50 i M10x80 to różne elementy mimo tej samej średnicy gwintu. |
Najczęściej widzę tu jedno nieporozumienie: ktoś zakłada, że każda M10 ma taki sam łeb. To nieprawda. Przy starszych odpowiednikach DIN 931/933 spotyka się 17 mm pod klucz, a w nowszych wariantach ISO 4014/4017 M10 bywa rozwiązane jako 16 mm. Dlatego jeśli dobieram klucz do istniejącego połączenia, nie zgaduję, tylko mierzę element albo sprawdzam normę.
Warto też pamiętać, że ten sam gwint M10 może występować jako śruba pełnogwintowana albo częściowo gwintowana. Dla montażu i wytrzymałości to robi różnicę, nawet jeśli na pudełku widnieje ten sam symbol. Następny krok to otwór, bo tu błędy wychodzą natychmiast.
Jak dobrać otwór pod śrubę M10 bez zgadywania
Tu najłatwiej popełnić błąd, bo średnica 10 mm nie oznacza, że wiercę 10 mm. Jeśli śruba ma przejść przez element bez gwintowania, potrzebuję luzu montażowego; jeśli mam gwintować materiał, otwór musi być wyraźnie mniejszy. W praktyce trzymam się wartości stosowanych w normowych tabelach i nie próbuję „dokręcać” ich na oko.
| Zastosowanie | Średnica otworu | Kiedy ma sens |
|---|---|---|
| Otwór przelotowy ciasny | 10,5 mm | Gdy zależy mi na małym luzie i dokładniejszym prowadzeniu śruby. |
| Otwór przelotowy standardowy | 11,0 mm | Najbezpieczniejszy wybór do typowych montaży. |
| Otwór przelotowy luźny | 12,0 mm | Przy montażu, gdzie trzeba łatwiej złożyć elementy i skorygować pozycję. |
| Otwór pod gwint M10x1,5 | 8,5 mm | Klasyczne wiercenie przed gwintowaniem metrycznym zwykłym. |
| Otwór pod gwint M10x1,25 | 8,8 mm | Gdy stosuję drobniejszy skok gwintu. |
W praktyce sprawdzam też odgratowanie, prostopadłość i grubość materiału. W cienkiej blasze samo nagwintowanie M10 często nie daje trwałego połączenia, więc lepiej od razu założyć nitonakrętkę, tuleję gwintowaną albo nakrętkę spawaną. To brzmi jak dodatkowy etap, ale zwykle oszczędza dużo czasu przy serwisie.
I właśnie materiał decyduje, czy te liczby wystarczą, czy trzeba zejść o krok głębiej.
Co zmienia materiał obrabiany
Przy stali, aluminium i tworzywach te same wymiary zachowują się inaczej. Ja nie traktuję M10 jako jednego uniwersalnego rozwiązania, tylko jako punkt wyjścia do wyboru technologii obróbki.
Stal konstrukcyjna i zwykłe profile
Tu standardowe wartości zwykle działają bez niespodzianek. Przy wierceniu pod gwint trzymam się 8,5 mm dla M10x1,5, ale pilnuję chłodzenia, usunięcia gratu i prostopadłości otworu, bo zły kąt wejścia od razu psuje prowadzenie gwintu. Jeśli detal ma pracować pod obciążeniem, ważna jest też klasa śruby, a nie tylko jej średnica.
Stal nierdzewna
Nierdzewka jest bardziej wymagająca. Tarcie jest większe, a zacieranie gwintu zdarza się częściej, więc używam porządnego smarowania, nie przyspieszam na siłę i nie próbuję dokręcać „do oporu” bez kontroli. Tu błędy wychodzą później jako zapieczony element albo wyrwany gwint, a naprawa zajmuje więcej czasu niż samo wiercenie.
Aluminium i stopy lekkie
W aluminium problemem nie jest twardość, tylko łatwość uszkodzenia gwintu. Zbyt agresywne wiercenie albo zbyt mały otwór dają połączenie, które wygląda dobrze tylko do pierwszego mocniejszego dokręcenia. Przy cieńszych ściankach od razu rozważam wkładkę gwintowaną, bo sama śruba M10 może być po prostu za duża jak na zbyt mały zapas materiału.
Przeczytaj również: Wiertło z pilotem - Jak wiercić precyzyjnie i uniknąć błędów?
Cienka blacha, tworzywa i elementy cienkościenne
W cienkościennych detalach M10 często wymaga rozwiązania pośredniego. Nitonakrętka, tuleja wciskana albo nakrętka spawana dają stabilniejsze połączenie niż gwint cięty w jednorazowo cienkim materiale. To nie jest przesada, tylko oszczędność czasu przy serwisie i mniejsze ryzyko, że połączenie puści po kilku cyklach montażu.
- W stali nierdzewnej nie pomijam chłodzenia i smarowania.
- W aluminium pilnuję, żeby gwint nie był zrobiony „na styk”.
- W cienkiej blasze wolę wkładkę niż gwint cięty na siłę.
Kiedy materiał jest już dobrany, zostaje ostatni filtr: co dokładnie zamawiam lub składam, żeby nie wracać do tematu po montażu.
Trzy rzeczy, które sprawdzam przed zamówieniem lub wierceniem
Jeśli mam w ręku tylko oznaczenie M10, to jeszcze nie mam kompletnej specyfikacji. W praktyce dopiero zestaw: skok gwintu, typ łba i długość albo klasa wytrzymałości daje jednoznaczny wybór. W warsztacie i przy zakupie to właśnie te trzy elementy najczęściej decydują, czy element pasuje od razu.
- Skok gwintu - M10x1,5 nie jest tym samym co M10x1,25.
- Typ łba i napęd - sześciokątny, imbusowy, z kołnierzem albo stożkowy wymagają innych narzędzi i innych wymiarów pod montaż.
- Długość oraz klasa wytrzymałości - M10x30, M10x60 i M10x100 to różne zastosowania, a klasa 8.8, 10.9 czy A2 zmienia zachowanie połączenia.
Jeśli mam przygotować połączenie bez ryzyka poprawek, biorę najpierw suwmiarkę, sprawdzam typ łba, potem dobieram otwór przelotowy albo wiertło pod gwint, a dopiero na końcu zamawiam samą śrubę. Najbezpieczniejszy punkt startu to zwykle 11 mm dla przelotu i 8,5 mm dla gwintowania M10x1,5, ale ostatnie słowo zawsze należy do materiału i konstrukcji elementu.
Jeśli pamiętasz tylko jedną rzecz, niech będzie to ta: M10 opisuje średnicę gwintu, ale o użyteczności decydują jeszcze skok, typ łba, otwór i materiał. To właśnie te cztery elementy najczęściej rozstrzygają, czy połączenie będzie pewne od razu, czy zacznie sprawiać kłopoty po pierwszym dociągnięciu.
