Czujka ruchu w alarmie nie działa jak kamera i nie „widzi” człowieka wprost. Reaguje na zmianę w obserwowanej strefie, a to w praktyce decyduje o tym, czy system ochrony zadziała szybko, czy zacznie generować fałszywe alarmy. Poniżej rozkładam temat na prosty mechanizm działania, różnice między typami czujek i najważniejsze zasady montażu w domu, sklepie oraz magazynie.
Najważniejsze jest to, że czujka reaguje na zmianę, nie na samą obecność
- Najpopularniejsza czujka PIR wykrywa zmianę promieniowania podczerwonego w swoim polu widzenia.
- Czujka dualna łączy PIR z mikrofalą, więc lepiej radzi sobie w trudniejszych warunkach i zwykle rzadziej myli się przy alarmie.
- W systemach alarmowych liczy się nie tylko technologia, ale też czułość, wysokość montażu, optyka i odporność na zakłócenia.
- W sklepie lub magazynie najlepiej chronić strefy, w których ruch jest podejrzany: zaplecze, wejścia serwisowe, korytarze techniczne i strefy po zamknięciu.
- Źle ustawiona czujka potrafi zepsuć nawet dobry system, dlatego montaż i test po instalacji mają większe znaczenie, niż wielu osobom się wydaje.
Co czujka naprawdę wykrywa
Najprościej ujmuję to tak: czujka ruchu nie analizuje „ruchu” w sensie obrazu, tylko zmianę sygnału w swojej strefie detekcji. W przypadku PIR chodzi o zmianę promieniowania podczerwonego, w przypadku mikrofali o zmianę odbicia fal, a w modelach dualnych oba mechanizmy pracują razem. To ważne rozróżnienie, bo wyjaśnia, dlaczego ten sam sensor świetnie działa w spokojnym korytarzu, a gorzej przy kominku, nawiewie albo mocnym słońcu.
W systemach alarmowych i monitoringu nie chodzi więc o to, żeby urządzenie było „czułe na wszystko”. Dobra czujka ma być czuła na właściwy typ zmiany, a jednocześnie odporna na zakłócenia, które w realnym obiekcie pojawiają się codziennie. Kiedy rozumie się tę zasadę, łatwiej dobrać właściwy typ sensora do konkretnego pomieszczenia, zamiast kupować pierwszy lepszy model.
To prowadzi wprost do najpopularniejszej technologii, czyli PIR, bo właśnie ona najczęściej stoi za pytaniem, jak działa czujnik ruchu w alarmie.
Jak działa czujka PIR krok po kroku
PIR, czyli pasywny czujnik podczerwieni, nie emituje własnego sygnału. On „słucha” tego, co dzieje się w otoczeniu, i szuka różnic temperatury oraz zmian promieniowania cieplnego. W praktyce oznacza to, że człowiek przechodzący przez strefy detekcji wywołuje wyraźny skok sygnału, a elektronika może uznać to za naruszenie.
Soczewka dzieli przestrzeń na strefy

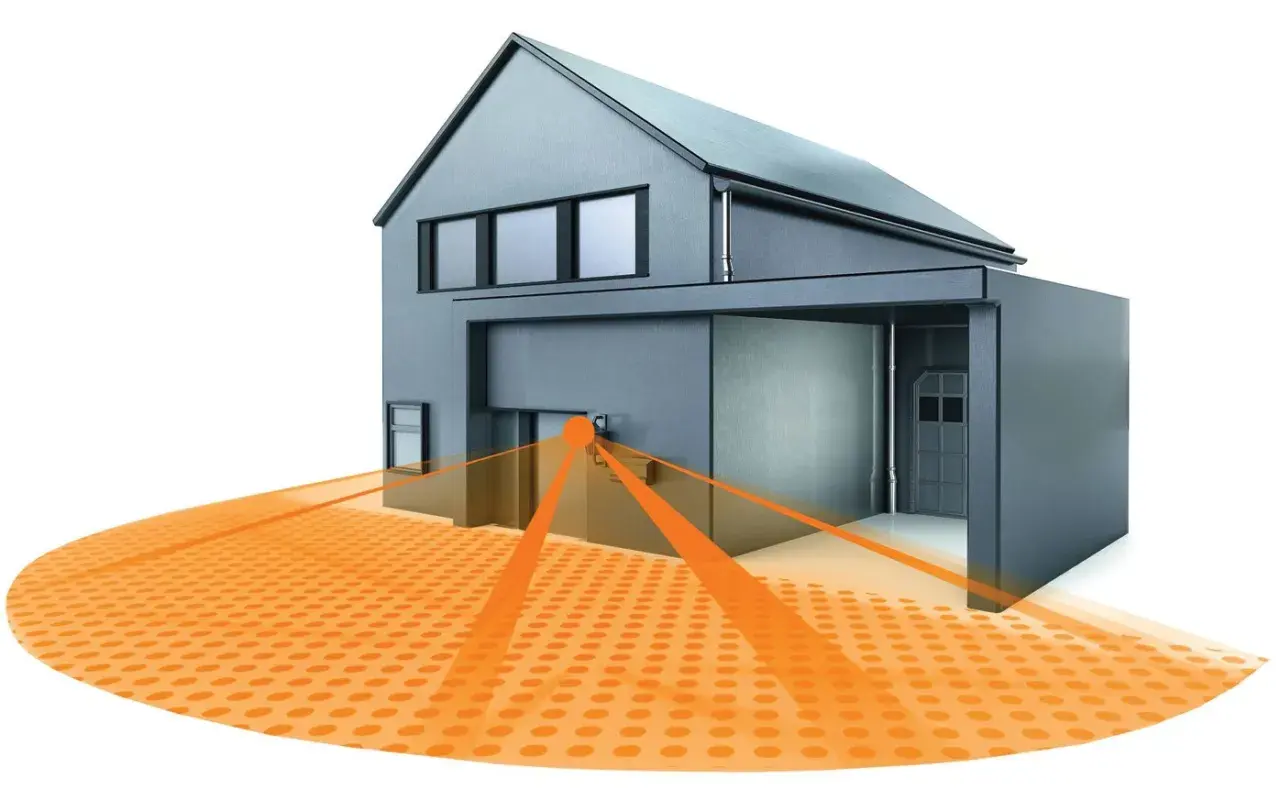

W środku czujki nie ma jednej wielkiej „plamy widzenia”, tylko układ stref. Soczewka Fresnela dzieli obszar na pasy i korytarze, dzięki czemu pyroelement dostaje serię zmian, a nie jeden rozmyty sygnał. To właśnie dlatego czujka znacznie lepiej reaguje, gdy ktoś przecina strefy, niż wtedy, gdy idzie prosto na nią.
Pyroelement reaguje na zmianę, a nie na stałe ciepło
Pyroelement to element wrażliwy na szybkie zmiany promieniowania podczerwonego. Jeśli w polu widzenia pojawi się ciało o innej temperaturze niż tło, czujka zaczyna widzieć różnicę. Jeśli natomiast temperatura w pomieszczeniu jest bardzo niestabilna albo źródło ciepła znajduje się zbyt blisko, urządzenie może pracować mniej pewnie.
Elektronika filtruje sygnał
Dzisiejsze czujki PIR zwykle korzystają z cyfrowych algorytmów i kompensacji temperatury. Kompensacja temperatury pomaga utrzymać stabilność wtedy, gdy otoczenie robi się cieplejsze lub chłodniejsze, a algorytm odcina część szumu tła. To jeden z powodów, dla których lepsze modele dają mniej fałszywych alarmów niż tanie, proste konstrukcje.
Alarm uruchamia się po przekroczeniu progu
Sama zmiana sygnału jeszcze nie musi oznaczać alarmu. Czujka porównuje dane z progiem detekcji, czasem nawet przez ułamek sekundy, i dopiero wtedy przekazuje naruszenie do centrali. W praktyce daje to krótką ochronę przed przypadkowymi zakłóceniami, ale też pokazuje, dlaczego test przejścia po montażu jest obowiązkowy, a nie „opcjonalny”.
Kiedy rozumie się ten mechanizm, łatwiej wyjaśnić, dlaczego w trudniejszych miejscach lepszy bywa drugi tor detekcji, czyli mikrofala lub układ dualny.
Kiedy lepiej sprawdza się mikrofala, a kiedy model dualny
Mikrofala działa inaczej niż PIR: emituje fale elektromagnetyczne i analizuje ich odbicie. Gdy w chronionym obszarze pojawi się ruch, zmienia się charakter odbieranego sygnału, a elektronika interpretuje to jako naruszenie. W czujce dualnej oba tory muszą się zgodzić, więc alarm pojawia się dopiero wtedy, gdy PIR i mikrofala potwierdzą zmianę.
| Cecha | PIR | Mikrofala | Dualna PIR+MW |
|---|---|---|---|
| Jak wykrywa | Zmianę promieniowania podczerwonego | Zmianę odbicia fal mikrofalowych | Oba sygnały jednocześnie |
| Mocne strony | Prosta, popularna, energooszczędna | Dobrze radzi sobie w wybranych zastosowaniach technicznych | Wyższa odporność na fałszywe alarmy |
| Słabsze strony | Nie lubi przeciągów, silnych źródeł ciepła i dużych zmian temperatury | Wymaga staranniejszego strojenia i może być zbyt czuła w trudnym otoczeniu | Jest droższa i wymaga lepszego doboru miejsca montażu |
| Najlepsze zastosowanie | Stabilne wnętrza | Specyficzne strefy techniczne | Sklepy, magazyny, garaże, kotłownie, pomieszczenia z przeciągami |
W praktyce czujka dualna jest rozsądnym wyborem tam, gdzie warunki nie są idealne. Producenci stosują ją właśnie po to, by ograniczyć alarmy wywołane ruchem powietrza, zmianami temperatury czy pracą instalacji grzewczej. W modelach zewnętrznych i bardziej wymagających często dochodzą też rozwiązania pet friendly, czyli odporność na ruch małych zwierząt, czasem deklarowana nawet do 20 kg.
To już nie jest pytanie o sam mechanizm, ale o wybór konkretnego urządzenia do konkretnego miejsca. I właśnie tu większość błędów zaczyna się robić naprawdę kosztowna.
Na jakie parametry patrzeć przy wyborze
Jeśli dobieram czujkę do obiektu, nie patrzę wyłącznie na nazwę technologii. Liczą się parametry, które bezpośrednio wpływają na skuteczność alarmu, wygodę użytkowania i liczbę fałszywych zgłoszeń. W sklepie, magazynie czy domu te same liczby mogą oznaczać zupełnie inne znaczenie praktyczne.
| Parametr | Dlaczego ma znaczenie | Na co zwrócić uwagę w praktyce |
|---|---|---|
| Zasięg i kąt detekcji | Decydują o tym, czy czujka obejmie całe przejście, wejście albo strefę zaplecza | W modelach zewnętrznych spotyka się np. 100° i ponad 15 m zasięgu, ale wszystko zależy od konkretnego urządzenia |
| Wysokość montażu | Od niej zależy kształt stref i skuteczność wykrywania | W wielu modelach ściennych zalecana wysokość to ok. 2,4 m, ale zawsze sprawdzam instrukcję |
| Odporność na zwierzęta | Pomaga ograniczyć alarmy wywołane przez kota lub małego psa | Jeśli obiekt ma zwierzęta, szukam modeli z pet immunity, czasem do 20 kg |
| Kompensacja temperatury | Utrzymuje stabilność pracy w ciepłych lub szybko zmieniających się pomieszczeniach | Przy grzejnikach, przeszkleniach, magazynach i strefach z nawiewem to bardzo ważna funkcja |
| Tamper, czyli ochrona sabotażowa | Wykrywa otwarcie obudowy albo odrywanie od ściany | W alarmie to funkcja obowiązkowa, nie dodatni gadżet |
| Klasa bezpieczeństwa | Pomaga dopasować urządzenie do poziomu ryzyka | Do prostych wnętrz wystarczy prostszy model, ale przy obiekcie handlowym i zapleczu lepiej celować wyżej |
Do sklepu dobieram czujkę inaczej niż do salonu czy domowego korytarza. W handlu detalicznym liczą się dostawy, oświetlenie, klimatyzacja i zmienny układ wyposażenia, więc urządzenie musi być mniej „nerwowe”, a bardziej przewidywalne. To właśnie dlatego warto myśleć nie o samej czujce, tylko o całej strefie, którą ma chronić.
Sam dobór jednak nie wystarczy, jeśli urządzenie wyląduje w złym miejscu. I tu zaczyna się temat montażu, który często robi większą różnicę niż sam wybór marki.
Gdzie montaż robi największą różnicę
Nawet dobra czujka potrafi zawieść, jeśli patrzy na złą stronę pomieszczenia. Najważniejsza zasada, którą powtarzam przy projektowaniu alarmu, jest prosta: człowiek powinien przecinać strefy detekcji, a nie iść idealnie wzdłuż nich. Dzięki temu sygnał zmienia się wyraźniej i czujka ma większą szansę na szybkie, pewne wykrycie.
Czego unikać
- Nie kieruj czujki bezpośrednio na okno z silnym nasłonecznieniem.
- Nie montuj jej przy grzejniku, kominku, klimatyzatorze ani nawiewie.
- Nie ustawiaj jej tak, by widziała poruszające się zasłony, drzwi techniczne lub intensywny ruch powietrza.
- Nie zakładaj, że „zadziała wszędzie”, bo każdy model ma własną geometrię stref.
Przeczytaj również: Schemat podłączenia kamery monitoringu - Jak uniknąć typowych błędów?
Co zwykle działa najlepiej
- W korytarzu lepiej ustawić czujkę tak, by obserwowała przejście poprzecznie.
- W sklepie sensownie jest chronić zaplecze, magazyn i strefy po zamknięciu, a nie tylko samo wejście.
- W pomieszczeniach z dużą powierzchnią sufitowy montaż bywa lepszy niż ścienny.
- Po instalacji zawsze robię test przejścia i sprawdzam, czy sygnał pojawia się w realnym scenariuszu.
W wielu modelach ściennych zalecana wysokość montażu to około 2,4 m, ale traktuję to jako punkt wyjścia, a nie regułę nie do ruszenia. Jeśli pomieszczenie jest niestandardowe, lepiej poświęcić kilkanaście minut na korektę kąta i czułości niż później walczyć z serią niepotrzebnych alarmów. W praktyce to właśnie montaż decyduje, czy czujka będzie pomocna, czy irytująca.
Dobrze ustawione urządzenie staje się częścią systemu, a nie tylko dodatkiem, i właśnie w tym najlepiej widać jego rolę w sklepie.
Jak wykorzystać czujki ruchu w sklepie, magazynie i systemie monitoringu
W obiekcie handlowym czujka ruchu ma trochę inne zadanie niż w domu. Po godzinach pracy ma chronić strefy, w których nie powinno być nikogo, a w czasie działania sklepu często współpracuje z innymi elementami: kontaktronami, kamerami, sygnalizatorem i centralą alarmową. Ja zwykle traktuję ją jako drugi poziom ochrony, a nie jedyne zabezpieczenie wejścia.
Najbardziej praktyczny układ wygląda tak:
- Drzwi i witryna chronione są kontaktronem lub innym czujnikiem obwodowym.
- Głębsza część lokalu jest zabezpieczona czujką ruchu, która wyłapie wejście po sforsowaniu bariery.
- Kamera lub rejestrator mogą dostać sygnał alarmowy i zacząć nagrywać konkretną strefę.
- Monitoring zewnętrzny albo ochrona obiektu dostaje powiadomienie, gdy naruszenie jest realne.
W sklepach detalicznych szczególnie dobrze działa to na zapleczu, przy magazynie, przy wejściach serwisowych i w korytarzach technicznych. W godzinach pracy ruch klientów bywa zbyt duży, żeby opierać ochronę wyłącznie na jednej czujce, ale po zamknięciu lokal musi być czytelny dla systemu: albo ktoś powinien się tam legalnie pojawić, albo alarm ma zareagować natychmiast. Właśnie dlatego konfiguracja stref jest ważniejsza niż sam zakup sprzętu.
Na koniec zostaje rzecz, którą wielu użytkowników odkłada „na później”, a potem dziwi się problemom: kontrola działania po instalacji i regularne sprawdzanie, czy układ nadal pasuje do realnego układu pomieszczenia.
Czujka to dopiero pierwszy etap ochrony
Najlepsze efekty daje nie pojedynczy sensor, tylko cały układ: czujka, kontaktron, kamera, sygnalizacja i dobrze ustawiona centrala. Jeśli po montażu zmienia się aranżacja sklepu, dochodzi nowa klimatyzacja, przestawia się regały albo zmienia się kierunek ruchu klientów, warto wrócić do testu przejścia. To drobiazg, który w praktyce oszczędza sporo nerwów.
Jeśli miałbym zostawić jedną praktyczną radę, byłaby prosta: wybierz technologię pod warunki, a nie pod nazwę z opakowania. PIR sprawdzi się w spokojnym wnętrzu, dualna czujka będzie bezpieczniejsza w trudniejszych miejscach, a dobry montaż i test po instalacji zdecydują o tym, czy system faktycznie chroni sklep, magazyn albo dom. I właśnie tak najrozsądniej myślę o tym, jak działa czujnik ruchu w realnym, a nie laboratoryjnym środowisku.
