ETHM-1 Plus to jeden z tych elementów alarmu, które są niewielkie fizycznie, ale mocno zmieniają sposób korzystania z systemu. Daje centralom alarmowym łączność Ethernet, zdalne zarządzanie, monitoring i możliwość dołożenia zapasowego toru komunikacji, więc w sklepie albo małym magazynie przekłada się bezpośrednio na wygodę obsługi i większą odporność systemu. Poniżej rozkładam jego funkcje, parametry i ograniczenia na czynniki pierwsze, żeby oddzielić realną wartość od samej specyfikacji.
Najważniejsze rzeczy o module Ethernet do alarmu
- Moduł współpracuje z centralami INTEGRA, INTEGRA Plus, PERFECTA 64 M i VERSA.
- Obsługuje monitoring przez TCP/IP lub UDP oraz zdalne programowanie i nadzór.
- Po dołączeniu modułu GSM/LTE może działać w układzie Dual Path Reporting, czyli z łączem zapasowym.
- Zasilany jest napięciem 12 V DC i pobiera niewiele prądu, ale nadal trzeba uwzględnić go w bilansie zasilania.
- W praktyce najważniejsze są: zgodna wersja firmware centrali, poprawna konfiguracja sieci i test monitoringu po uruchomieniu.
Co robi moduł ETHM-1 Plus w systemie alarmowym
W praktyce patrzę na ten moduł jak na most między centralą a siecią Ethernet. Sam nie zastępuje centrali i nie „robi alarmu” za nią, ale daje jej kanał komunikacji, dzięki któremu system można programować, nadzorować i obsługiwać zdalnie. To ważne zwłaszcza tam, gdzie liczy się szybka reakcja po godzinach zamknięcia, a nie tylko lokalny sygnał syreny.
W systemach alarmowych dla handlu detalicznego to ma bardzo konkretny sens. Sklep może zostać uzbrojony i rozbrojony z poziomu aplikacji, zdarzenia mogą trafić do stacji monitorującej, a serwis nie musi jechać na miejsce, żeby wykonać podstawowe czynności administracyjne. Producent podaje też szyfrowanie transmisji oparte o 192-bitowy klucz, co jest istotne, bo komunikacja z alarmem nie może być traktowana jak zwykły ruch sieciowy.
Jeżeli do tego dołożymy moduł GSM/LTE, otrzymujemy rozwiązanie bardziej odporne na awarie internetu. To właśnie wtedy moduł przestaje być dodatkiem „na wszelki wypadek”, a staje się sensownym elementem architektury bezpieczeństwa. Z tego wynika kolejne pytanie: co dokładnie można na nim robić na co dzień.
Jakie funkcje naprawdę wykorzystuje się w praktyce
Największą wartość tego modułu widać nie w katalogu, tylko w codziennym użyciu. Poniżej zebrałem funkcje, które faktycznie robią różnicę w obiekcie handlowym lub usługowym.
| Funkcja | Co daje w praktyce | Na co uważać |
|---|---|---|
| Monitoring TCP/IP lub UDP | Zdarzenia z alarmu mogą trafiać do stacji monitorującej w formacie wymaganym przez odbiorcę. | Trzeba dopasować protokół do stacji i sprawdzić, czy infrastruktura sieciowa go przepuszcza. |
| Zdalne programowanie | Serwis lub instalator może pracować na centrali bez fizycznej obecności w obiekcie. | Wymaga zgodnej wersji firmware centrali i poprawnie ustawionego dostępu sieciowego. |
| Obsługa z aplikacji mobilnej | Właściciel sklepu lub uprawniony pracownik może sprawdzić stan systemu i wykonać podstawowe akcje. | Warto od razu ustalić, kto ma jaką rolę i jakie uprawnienia. |
| Dual Path Reporting | Łączy Ethernet z zapasowym torem komórkowym, co podnosi odporność komunikacji. | Wymaga modułu INT-GSM lub INT-GSM LTE i zgodnych wersji oprogramowania. |
| Powiadomienia e-mail | Przydają się, gdy trzeba szybko informować właściciela lub kierownika o zdarzeniach. | To funkcja zależna od centrali i jej firmware, więc nie zakładałbym jej bez sprawdzenia. |
| DHCP i szyfrowanie | Ułatwia wdrożenie w sieci i poprawia bezpieczeństwo transmisji. | Automatyczny adres nie zwalnia z kontroli portów, kluczy i reguł zapory. |
| Otwarty protokół TCP/IP | Pomaga przy integracji z innymi systemami obiektowymi. | Tu zwykle potrzebne jest własne oprogramowanie albo integrator, który wie, co robi. |
Jeśli miałbym wskazać jedną rzecz, która realnie odróżnia ten moduł od prostego „wyjścia do internetu”, to byłaby nią właśnie elastyczność. Można go użyć do serwisu, monitoringu, aplikacji mobilnej albo integracji, ale każda z tych ścieżek działa dobrze tylko wtedy, gdy reszta systemu jest do niej przygotowana. To prowadzi do pytania, gdzie taki zestaw ma największy sens w praktyce.
Gdzie sprawdza się najlepiej w sklepach i małych obiektach
W retailu widzę trzy sytuacje, w których moduł Ethernetowy daje najbardziej odczuwalny efekt. Nie jest to rozwiązanie „do wszystkiego”, ale w dobrze dobranym scenariuszu bywa po prostu wygodne i ekonomiczne.
- Pojedynczy sklep z ograniczonym personelem - właściciel może zdalnie sprawdzić stan systemu, a po zamknięciu nie musi wracać na miejsce tylko po to, by zweryfikować alarm lub stan czuwania.
- Mała sieć punktów sprzedaży - centralizacja nadzoru skraca czas reakcji, a serwis może obsługiwać kilka obiektów bez częstych dojazdów.
- Sklep z zapleczem lub magazynem - jeśli internet zawiedzie, zapasowy tor komunikacji przez GSM/LTE robi różnicę, bo alarm nie zostaje „ślepy”.
W takich obiektach moduł jest najbardziej użyteczny wtedy, gdy alarm ma nie tylko hałasować po naruszeniu strefy, ale też przekazywać zdarzenia i umożliwiać zdalną administrację. Z drugiej strony, jeśli lokal ma bardzo prosty profil ryzyka i nie potrzebuje nic poza lokalnym uzbrajaniem, to pełny zestaw funkcji może być po prostu nadmiarowy. Zanim jednak dojdziemy do konfiguracji, trzeba spojrzeć na same parametry techniczne.
Jakie parametry techniczne trzeba sprawdzić przed montażem
Parametry tego typu urządzenia nie są efektowne, ale to one decydują o tym, czy moduł będzie działał stabilnie i czy zmieści się w projekcie zasilania. Najczęściej patrzę na cztery rzeczy: pobór prądu, temperaturę pracy, wymiary i warunki środowiskowe.
| Parametr | Wartość | Znaczenie praktyczne |
|---|---|---|
| Zasilanie | 12 V DC ±15% | Moduł musi być wpięty w poprawnie zaprojektowany obwód 12 V. |
| Pobór prądu w stanie gotowości | 70 mA | To bazowe obciążenie, które trzeba doliczyć do bilansu centrali. |
| Maksymalny pobór prądu | 80 mA | Wciąż niewiele, ale w większym systemie każdy element ma znaczenie. |
| Klasa środowiskowa | II | Urządzenie jest przewidziane do warunków typowych dla wnętrz. |
| Zakres temperatur pracy | -10 do +55°C | To standard dla instalacji wewnętrznych, ale nie dla przypadkowych, przegrzanych szafek. |
| Maksymalna wilgotność | 93 ±3% | Moduł nie jest odporny na złe warunki montażowe; trzeba unikać zawilgocenia. |
| Wymiary | 68 x 140 mm | Łatwiej zaplanować miejsce w obudowie i prowadzenie okablowania. |
| Masa | 64 g | Sam moduł jest lekki, więc ciężar nie jest problemem, ważniejsze jest mocowanie i dostęp serwisowy. |

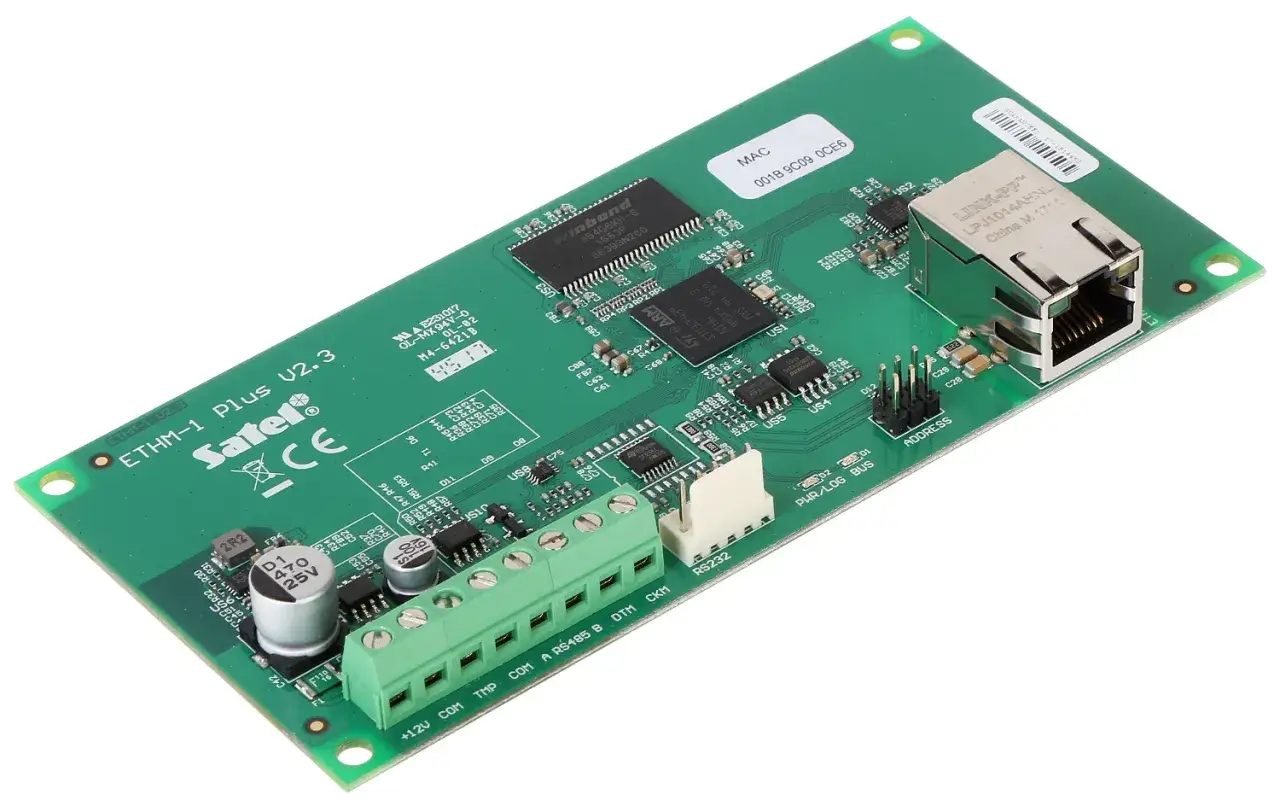

Po stronie złączy warto pamiętać o wejściu sabotażowym TMP, magistrali DTM/CKM, porcie RS-232 i - przy współpracy z INT-GSM lub INT-GSM LTE - o RS-485. To nie są detale dla formalności. W praktyce właśnie one decydują, czy instalacja będzie później wygodna w serwisie i odporna na błędy montażowe. Skoro parametry mamy już z głowy, przechodzę do tego, jak taki moduł uruchamia się bezpotknięciowo.
Jak go uruchomić bez typowych potknięć
Najczęstsze problemy nie wynikają z samego urządzenia, tylko z pośpiechu przy konfiguracji. Ja podchodzę do uruchomienia w kilku prostych krokach, bo to ogranicza liczbę niepotrzebnych powrotów na obiekt.
- Najpierw sprawdzam zgodność centrali i wersji firmware. To ważne, bo część funkcji działa dopiero od konkretnych wersji oprogramowania.
- Następnie podłączam zasilanie i przewody zgodnie z topologią instalacji. Jeśli ma działać tor zapasowy, od razu uwzględniam moduł GSM/LTE.
- Potem identyfikuję urządzenie w programie serwisowym, zwykle w DLOADX albo PERFECTA Soft, zależnie od centrali.
- Ustawiam adres IP, port i klucz szyfrowania. Bez tego połączenie może wyglądać poprawnie tylko na papierze.
- Jeżeli korzystam z aplikacji mobilnej, konfigurację przenoszę ręcznie albo przez kod QR, bo to ogranicza pomyłki przy wpisywaniu danych.
- Na końcu robię test: połączenie lokalne, zdalne, monitoring oraz zachowanie systemu po restarcie routera lub utracie internetu.
Ważna rzecz: przy dostępie bezpośrednim zwykle potrzebny jest publiczny adres IP albo dobrze skonfigurowane przekierowanie portów. Jeżeli takiego warunku nie ma, prostsze bywa użycie serwera producenta i połączenia pośredniego. To wygodniejsze, szczególnie gdy obiekt nie ma stałej infrastruktury sieciowej. A skoro już o problemach mowa, przechodzę do ograniczeń, które najczęściej są pomijane.
Na co uważać, żeby łączność była stabilna
Tu właśnie najłatwiej o rozczarowanie. Sam moduł jest solidny, ale nie naprawi złej sieci, niezgodnych wersji firmware ani nieprzemyślanej polityki dostępu. W praktyce zwracam uwagę przede wszystkim na te rzeczy:
- Nie zakładaj, że sam Ethernet wystarczy - jeśli obiekt ma być naprawdę odporny na awarie, backup przez GSM/LTE jest rozsądniejszy niż poleganie wyłącznie na jednym łączu.
- Sprawdź zgodność wersji oprogramowania - część funkcji zależy od firmware centrali i modułu, więc stary system może nie wykorzystać wszystkiego, co oferuje urządzenie.
- Ustal sposób dostępu z sieci - publiczny adres, serwer pośredni, porty i zapora muszą być przemyślane od początku, a nie dodane „na końcu”.
- Przetestuj monitoring na realnym odbiorniku - poprawne połączenie z aplikacją nie oznacza jeszcze, że stacja monitorująca odbiera zdarzenia tak, jak powinna.
- Nie lekceważ zależności od usług zewnętrznych - powiadomienia e-mail, łączność komórkowa czy usługi pośrednie zawsze mają elementy niezależne od samego modułu.
- Utrzymuj spójne dane dostępu - klucze, identyfikatory i porty muszą być zgodne po obu stronach, bo inaczej zdalny dostęp zaczyna generować niepotrzebne przerwy.
Właśnie dlatego przy wdrożeniach sklepowych lubię prostą zasadę: najpierw stabilna sieć i poprawna konfiguracja, dopiero potem wygodne dodatki. Jeśli ten porządek się odwróci, nawet dobry moduł będzie sprawiał wrażenie kapryśnego. Z tego wynika ostatnia, praktyczna kwestia: kiedy ten wybór naprawdę się opłaca.
Kiedy ten moduł ma największy sens w sklepie
Jeśli mam wskazać najuczciwsze kryterium wyboru, to brzmi ono tak: ETHM-1 Plus ma sens wtedy, gdy potrzebujesz zdalnej obsługi, monitoringu i sensownego zapasu komunikacji, a nie tylko lokalnego alarmu. W sklepie, punkcie usługowym albo małym magazynie daje to wygodę, krótszy czas reakcji i mniej niepotrzebnych dojazdów.
Nie traktowałbym go natomiast jako samodzielnej odpowiedzi na każdy problem bezpieczeństwa. To nadal tylko element większego systemu: dobrze dobranej centrali, poprawnie ustawionych stref, sprawdzonych czujek, zasilania i procedur serwisowych. Jeżeli te warunki są spełnione, moduł jest bardzo rozsądnym wyborem. Jeśli nie są, trzeba najpierw uporządkować podstawy, a dopiero potem myśleć o wygodnej komunikacji i zdalnym nadzorze.
