Schemat podłączenia wideodomofonu i bramy krok po kroku

Połączenie wideodomofonu z automatyką bramową wydaje się proste, dopóki nie trzeba zdecydować, gdzie wpiąć NO, COM i czy napęd oczekuje impulsu, czy zasilania. Poniżej rozkładam schemat podłączenia wideodomofonu i bramy na czytelne kroki, pokazuję typowe warianty okablowania i wyjaśniam, gdzie najczęściej pojawiają się błędy. To jest praktyczny przewodnik dla domu, sklepu, magazynu albo punktu usługowego, czyli wszędzie tam, gdzie wejście ma działać pewnie, a nie „czasami”.

Jak działa połączenie wideodomofonu z automatyką bramy

W praktyce cały mechanizm sprowadza się do chwilowego zwarcia wejścia sterującego w centrali napędu. Wideodomofon nie „zasila” bramy, tylko imituje naciśnięcie przycisku ściennego, zwykle oznaczonego jako START, PB, STEP albo PP. Taki sygnał jest krótki i beznapięciowy, dlatego w instrukcjach wielu producentów wyjście bramy opisuje się jako styk NO/COM, czyli przekaźnik bezpotencjałowy.

To ważne rozróżnienie, bo wiele osób odruchowo szuka „kabla z prądem”, a tu chodzi o sam kontakt pomiędzy dwoma zaciskami. NO to styk normalnie otwarty, COM jest wspólny, a NC służy do obwodów, które mają być domyślnie zamknięte. Przy napędzie bramy najczęściej używa się NO i COM, bo centrala oczekuje krótkiego impulsu, a nie stałego zasilania.

Jeśli rozumiesz już tę logikę, połowa pracy jest za tobą. Następny krok to sprawdzenie, czego dokładnie wymaga sama centrala bramy, bo to ona wyznacza granice całej instalacji.

Co sprawdzić przed montażem, żeby schemat był zgodny z napędem

Ja zawsze zaczynam od instrukcji napędu, nie od samego wideodomofonu. Nazwy zacisków bywają różne, ale logika pracy zwykle sprowadza się do tego samego: centrala chce krótkiego zwarcia na wejściu sterującym. Dopiero po potwierdzeniu tego faktu wybieram sposób połączenia i ustawiam czas impulsu.

• Typ wejścia sterującego - sprawdzam, czy centrala ma zaciski START, PB, STEP, PP lub podobne i czy oczekuje styku beznapięciowego.
• Osobne wyjście na bramę - jeśli wideodomofon ma tylko jeden przekaźnik, trzeba ocenić, czy wystarczy on także do furtki, czy potrzebny będzie dodatkowy moduł.
• Czas impulsu - w części monitorów, np. w zestawach ORNO, da się ustawić czas otwarcia w zakresie 1-10 s, ale sam napęd zwykle lepiej reaguje na krótki impuls rzędu 0,5-1 s, o ile producent nie podaje inaczej.
• Obciążenie przekaźnika - jeśli producent podaje parametry styków, trzeba je znać, nawet gdy wejście bramy pobiera bardzo mało prądu.

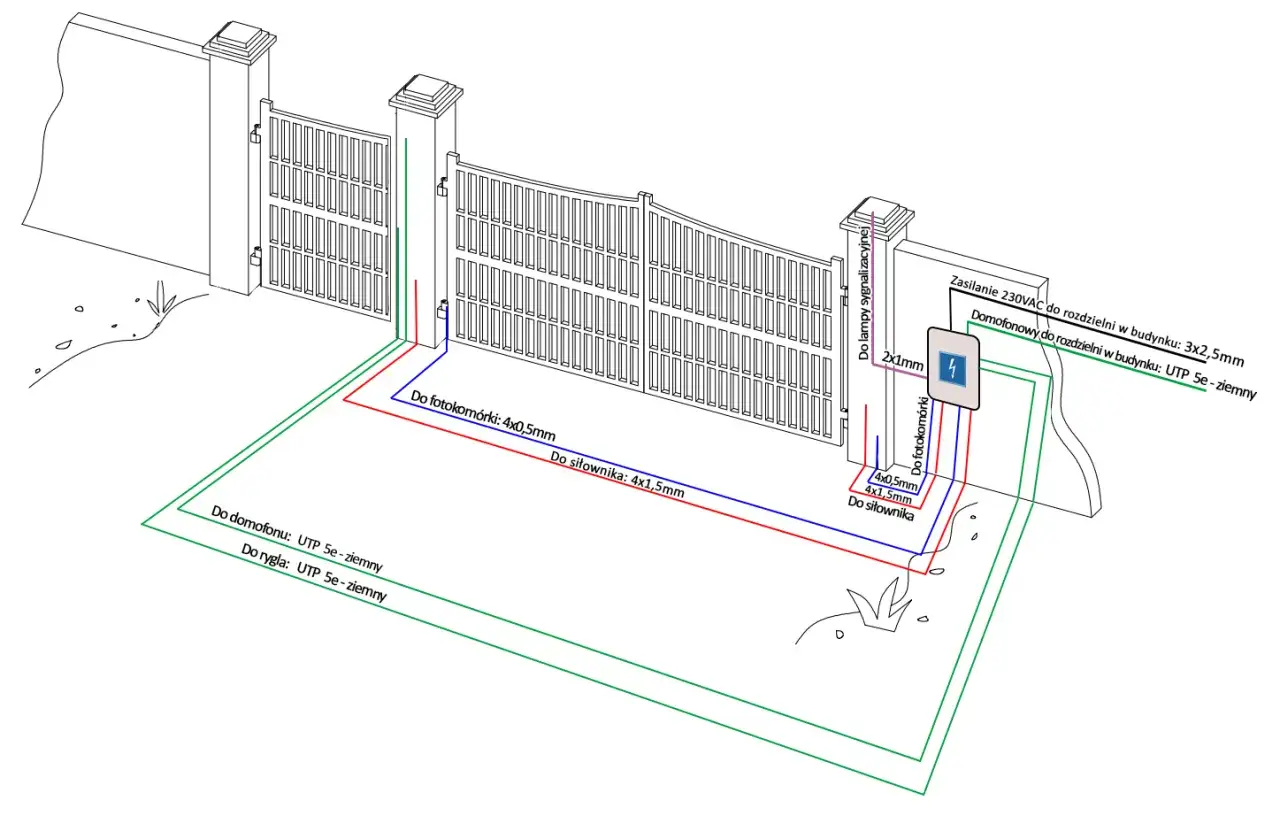

• Prowadzenie przewodów - niskie napięcie, sterowanie i zasilanie 230 V nie powinny iść przypadkowo w jednym, chaotycznym wiązaniu.
• Plan dla furtki i alarmu - jeśli system ma też obsługiwać elektrozaczep, kontaktron albo sygnał do alarmu, najlepiej przewidzieć to od razu na etapie projektu.

W systemach retailowych, przy wejściu do sklepu albo na zapleczu magazynu, takie planowanie oszczędza późniejszych przeróbek. Jeśli wiesz już, czego wymaga centrala, możesz przejść do samego połączenia przewodów bez zgadywania.

Jak wykonać połączenie krok po kroku

W tym miejscu nie ma miejsca na przypadek. Najpierw odłączam zasilanie wideodomofonu, napędu i ewentualnego zasilacza elektrozaczepu, a dopiero potem szukam zacisków. To prosty nawyk, ale przy instalacjach niskonapięciowych naprawdę robi różnicę.

1. Wyłączam zasilanie wszystkich elementów, z którymi będę pracował.
2. Odnajduję w centrali bramy wejście sterujące, najczęściej opisane jako START, PB, STEP albo PP.
3. Sprawdzam, czy wideodomofon ma osobny przekaźnik do bramy. Jeśli tak, wykorzystuję jego styk NO i COM.
4. Łączę dwa przewody z wideodomofonu z dwoma zaciskami wejścia sterującego centrali tak, aby po naciśnięciu przycisku powstawało krótkie zwarcie.
5. Jeśli urządzenie ma tryb pracy bramy, ustawiam go zgodnie z instrukcją, czasem za pomocą zworki lub menu.
6. Ustawiam czas impulsu na możliwie krótki, zwykle około 0,5-1 s, chyba że producent napędu wymaga inaczej.
7. Wykonuję test kilka razy z rzędu i obserwuję, czy brama reaguje za każdym razem tak samo.

Gdy wideodomofon ma także sterować furtką, nie mieszam tych funkcji na jednym obwodzie. Do furtki używam osobnego wyjścia lub dodatkowego modułu przekaźnikowego, bo to ułatwia diagnostykę i późniejszy serwis.

Jeśli po tym etapie instalacja działa, dopiero wtedy warto zająć się błędami, które najczęściej wychodzą po pierwszym uruchomieniu albo po kilku dniach użytkowania.

Najczęstsze błędy, które powodują, że brama reaguje przypadkowo albo wcale

Tu najczęściej widać różnicę między „podłączone” a „dobrze podłączone”. Instalacja może wyglądać poprawnie, a mimo to sprawiać problemy, bo jedna drobna pomyłka wystarczy, żeby centrala nie rozpoznała impulsu albo reagowała z opóźnieniem.

• Podanie napięcia zamiast zwarcia styku - centrala oczekuje kontaktu, a nie zasilania; to najprostszy sposób na błąd, który kończy się brakiem reakcji albo uszkodzeniem wejścia.
• Użycie NC zamiast NO - w bramie zwykle potrzebny jest styk normalnie otwarty, więc pomyłka potrafi odwrócić logikę pracy całego systemu.
• Zbyt długi impuls - jeśli przekaźnik trzyma za długo, brama może wykonać podwójny ruch, zatrzymać się albo wejść w niepożądany tryb krok-po-kroku.
• Mieszanie przewodów z 230 V - zakłócenia i bezpieczeństwo to dwa różne problemy, ale oba wynikają z nieporządku w prowadzeniu kabli.
• Zakładanie, że każdy monitor obsłuży wszystko - nie każdy wideodomofon ma osobny tor dla bramy, furtki i dodatkowych funkcji, więc przed montażem trzeba to potwierdzić.
• Pomijanie testu serii otwarć - pojedynczy sukces nic nie znaczy; dopiero kilka cykli z rzędu pokazuje, czy instalacja jest stabilna.

Jeżeli brama raz działa, a raz nie, ja najpierw skracam impuls i sprawdzam zaciski wejściowe centrali. Dopiero potem szukam mniej oczywistych przyczyn, takich jak luźny przewód albo zakłócenia na trasie kablowej.

Jak połączyć furtkę, bramę i alarm bez chaosu w okablowaniu

W obiekcie handlowym, na zapleczu sklepu albo przy magazynie problem rzadko kończy się na samej bramie. Zwykle trzeba jeszcze obsłużyć furtkę, kontakt stanu skrzydła, sygnał do alarmu i czasem dodatkową kamerę. Właśnie wtedy najlepiej wychodzi, czy instalacja była zaprojektowana rozsądnie, czy „na szybko”.

Kontaktron to po prostu czujnik zamknięcia, który informuje, czy skrzydło jest domknięte. W alarmach i monitoringu taki element jest bardzo praktyczny, bo daje prostą informację: otwarte czy zamknięte, bez zgadywania po samym obrazie z kamery. Przy wejściach technicznych działa to lepiej niż sama pamięć użytkowników.

Jeżeli system ma też współpracować z centralą alarmową, planuję to tak, by alarm wiedział o stanie przejazdu, ale nie przejmował samego sterowania bramą. To pozwala zachować porządek: wideodomofon otwiera, alarm nadzoruje, a monitoring rejestruje.

Detale, które przesądzają o tym, czy instalacja będzie działała latami

Po uruchomieniu nie zamykam tematu od razu. Zostawiam sobie kilka prostych kontroli, bo to one odróżniają instalację poprawną od takiej, która po miesiącu zaczyna irytować użytkowników. Najczęściej wystarczą drobiazgi: oznaczenie przewodów, ponowny test po dokręceniu zacisków i sprawdzenie, czy impuls nie jest zbyt długi.

• Opisuję przewody - po czasie nikt nie pamięta, który pair był od bramy, a który od furtki.
• Robię serię testów - kilka otwarć z rzędu pokazuje, czy przekaźnik pracuje stabilnie.
• Kontroluję mocowanie zacisków - luźny przewód to częsta przyczyna sporadycznych problemów.
• Sprawdzam ustawienie impulsu po pierwszych dniach - czasem trzeba go skrócić o sekundę lub dwie, żeby napęd reagował płynniej.
• Upewniam się, że logika alarmu nie kłóci się z automatyką - system ma pomagać, a nie wymuszać ręczne obejścia.

Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby ona taka: schemat ma być prosty, suchy i zgodny z instrukcją centrali, a nie „na oko”. Gdy oddzielisz bramę od furtki, nie pomylisz NO z NC i ustawisz krótki impuls, wideodomofon zaczyna działać przewidywalnie również w obiekcie handlowym, gdzie przejazd i kontrola wejścia muszą po prostu działać bez dyskusji.
