Dobrze dobrany kabel do domofonu decyduje nie tylko o jakości rozmowy, ale też o stabilnym otwieraniu furtki, współpracy z elektrozaczepem i odporności całej instalacji na zakłócenia. W praktyce najwięcej różnic robią nie same urządzenia, lecz przekrój żyły, liczba przewodów, długość trasy i to, czy system ma działać samodzielnie, czy razem z monitoringiem i alarmem. Poniżej porządkuję temat tak, żeby dało się wybrać przewód bez zgadywania i bez późniejszego kucia ścian.
Najważniejsze decyzje przy wyborze przewodu domofonowego
- Typ systemu decyduje o kablu - analog, dwuprzewodowy i IP wymagają innych przewodów.
- 0,5 mm² to rozsądny punkt wyjścia, ale przy dłuższych trasach i zasilaniu zaczepu warto myśleć o większym przekroju.
- Liczba żył powinna mieć zapas, bo dziś dochodzi tylko furtka, a jutro może kamera, drugi przycisk albo sterowanie bramą.
- Przewodów słaboprądowych nie prowadzi się razem z 230 V w jednej trasie bez wyraźnej potrzeby i odpowiedniego odstępu.
- W instalacjach z monitoringiem i alarmem najlepiej planować osobne trasy albo przynajmniej osobne kable dla różnych funkcji.

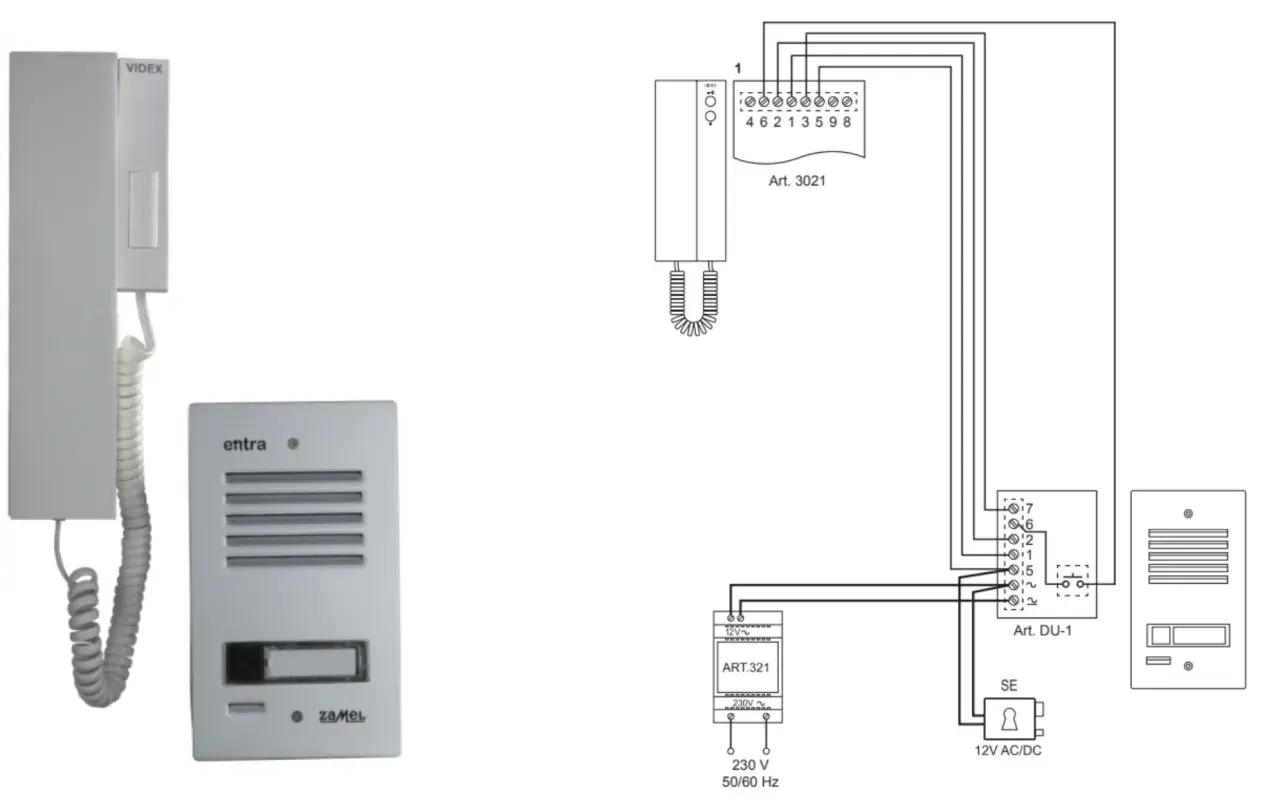

Jaki przewód naprawdę działa w instalacji domofonowej
Ja przy takich instalacjach zaczynam od jednego pytania: czy to ma być prosty domofon audio, wideodomofon, czy system IP z integracją z siecią i monitoringiem. Od odpowiedzi zależy praktycznie wszystko, bo inny kabel sprawdzi się przy kilku prostych żyłach, a inny przy przesyle danych i zasilaniu PoE.
| Typ przewodu | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| YTDY 0,5 mm² | Proste instalacje audio, unifony, sygnały sterujące, podstawowe połączenia furtki | Łatwy montaż, popularny, dostępny w wielu wariantach żył | Nie jest dobrym wyborem do większych obciążeń i bardzo długich tras zasilających |
| YTKSY lub przewód parowany 0,5 mm² | Instalacje z większą liczbą torów i uporządkowanym prowadzeniem par | Praktyczny przy rozbudowie, wygodny w bardziej złożonych układach | Trzeba dopasować go do schematu producenta i sposobu zakończenia |
| Cat5e / Cat6 | Wideodomofony IP, PoE, integracja z monitoringiem i siecią | Dobra baza pod nowoczesne systemy, łatwa współpraca z urządzeniami IP | Nie każdy system dwuprzewodowy działa na zwykłej skrętce bezpośrednio |
| YKY 3x1,5 lub 3x2,5 | Zasilanie napędu bramy, obwody 230 V, osobne zasilanie elementów mocy | Bezpieczny zapas mocy, sensowny do obciążeń energetycznych | To nie jest kabel sygnałowy do domofonu, tylko osobny tor zasilający |
W dokumentacji Hikvision dla systemów 2-wire wprost pojawia się skrętka o przekroju 0,5-0,8 mm² oraz zalecenie, by trasy silnoprądowe prowadzić osobno od słaboprądowych. To dobry punkt odniesienia, bo pokazuje, że przy takim układzie nie wygrywa „jakikolwiek przewód”, tylko przewód dopasowany do architektury całej instalacji.
W praktyce ta zasada jest prostsza, niż wygląda na papierze: jeśli system ma przesyłać tylko rozmowę i prosty sygnał otwarcia, wystarczy kabel instalacyjny z odpowiednią liczbą żył; jeśli ma przenosić dane lub obraz, trzeba myśleć jak przy sieci komputerowej. Gdy już to uporządkujemy, sensownie dobiera się liczbę żył i przekrój do konkretnego scenariusza.
Ile żył i jaki przekrój wybrać
Najczęstszy błąd polega na tym, że ktoś kupuje przewód „na oko”, bez przeliczenia, ile funkcji system ma obsługiwać. Ja wolę założyć zapas od razu, bo dodatkowe żyły są tanie w chwili zakupu, a bardzo drogie, gdy trzeba wracać do gotowej elewacji albo kostki brukowej.
| Scenariusz | Praktyczny wybór | Dlaczego to działa |
|---|---|---|
| Prosty domofon audio w domu jednorodzinnym | YTDY 4x0,5 lub 6x0,5 | Daje rezerwę na sterowanie, a przy krótkiej trasie zwykle nie sprawia problemów z napięciem |
| Domofon z elektrozaczepem i dodatkową funkcją, np. bramą | 6x0,5, 8x0,5 albo przewód parowany z zapasem | Więcej żył pozwala oddzielić rozmowę, sterowanie i zasilanie zaczepu |
| Wideodomofon IP lub system na skrętce | Cat5e lub Cat6, najlepiej w wersji instalacyjnej | Jedna skrętka obsługuje dane, a często także zasilanie PoE |
| Dłuższa trasa i większe obciążenie, np. furtka oddalona o kilkadziesiąt metrów | 0,5 mm² jako minimum, a przy większym spadku napięcia rozważ większy przekrój lub osobne zasilanie | Im dłuższy przewód, tym bardziej liczy się spadek napięcia i jakość toru zasilania |
Przy przewodach niskonapięciowych 0,5 mm² jest rozsądnym punktem startowym, ale nie traktuję go jak uniwersalnej granicy. Jeśli tor ma zasilać elektrozaczep, a przy okazji sterować dodatkowymi funkcjami, bezpieczniej jest myśleć o większym przekroju albo o rozdzieleniu funkcji na osobne żyły. To szczególnie ważne, gdy odcinek od furtki do budynku robi się długi.
W praktyce pomaga mi prosta zasada: im bardziej rozbudowana instalacja, tym mniej improwizacji, a więcej zapasu. I właśnie tu najczęściej pojawia się pytanie, jak domofon ma współpracować z monitoringiem i alarmem.
Dlaczego domofon warto planować razem z monitoringiem i alarmem
Na etapie budowy albo remontu te trzy systemy bardzo często się spotykają. Domofon obsługuje furtkę, monitoring rejestruje obraz, a alarm pilnuje wejść i stref. Jeśli każdy element projektuje się osobno, potem łatwo o chaos w kablach, niedobór żył i mieszanie tras, które powinny pozostać rozdzielone.
Ja zwykle rozbijam takie instalacje na trzy warstwy:
- domofon - rozmowa, przycisk wywołania, elektrozaczep, ewentualnie sterowanie bramą;
- monitoring - kamera IP albo analogowa, zasilanie i transmisja obrazu;
- alarm - kontaktrony, czujki, manipulator, sygnalizator.
To rozdzielenie ma sens nie tylko organizacyjny. Przewody alarmowe i domofonowe są zwykle słaboprądowe, ale to nie znaczy, że można je prowadzić przypadkowo obok 230 V albo w jednym ciasnym peszlu z napędem bramy. Różnica bywa odczuwalna już przy długich odcinkach: pojawia się spadek napięcia, zakłócenia albo niestabilna praca zaczepu.
W nowoczesnych systemach IP integracja jest wygodna, bo jedna skrętka może obsłużyć transmisję i zasilanie PoE, ale to nadal wymaga porządnego okablowania. Z kolei alarmy i klasyczne centrale często wolą przewody wielożyłowe, gdzie łatwiej logicznie rozdzielić funkcje. Dla mnie najważniejsze jest to, żeby każda funkcja miała własne, czytelne połączenie, a nie improwizowany kompromis.
Jeśli trasy mają się przecinać z instalacją elektryczną, trzymam się prostego nawyku: osobna trasa dla słaboprądu i możliwie duży odstęp od kabli zasilających. W praktyce 0,5 m separacji to dobry punkt odniesienia, a jeśli trzeba się przeciąć, robi się to pod kątem prostym. To nie jest sztuka dla sztuki, tylko sposób na ograniczenie zakłóceń i późniejszych reklamacji.
Kiedy systemy są już rozdzielone na etapie projektu, łatwiej też wyłapać błędy, które później najdrożej kosztują. I właśnie o nich warto powiedzieć wprost, bez pudrowania tematu.
Najczęstsze błędy, które później kosztują najwięcej
Widziałem już instalacje, w których sam sprzęt był całkiem przyzwoity, ale przewód dobrano „żeby tylko działało”. Efekt był przewidywalny: spadki napięcia, problemy z otwieraniem furtki, zakłócenia obrazu i konieczność poprawiania rzeczy, które powinny być zamknięte na lata.
- Zbyt mały przekrój żyły - cienki przewód przy dłuższej trasie po prostu nie dowozi napięcia.
- Za mało żył - dziś wystarcza unifon, jutro dochodzi kamera albo sterowanie bramą i zaczyna brakować torów.
- Mieszanie słaboprądu z 230 V - to proszenie się o zakłócenia, a czasem o realny problem z bezpieczeństwem i serwisem.
- Zwykły kabel wewnętrzny na zewnątrz - w gruncie, przy wilgoci i zmianach temperatury taki przewód szybciej traci parametry.
- Brak testu pod obciążeniem - instalacja może „na sucho” wyglądać dobrze, a rozsypać się dopiero po podpięciu elektrozaczepu.
Najdroższa pomyłka nie polega na tym, że przewód ma o jedną żyłę za mało. Najdroższa jest sytuacja, w której trzeba wracać do gotowej ścieżki, rozbierać wykończenie i dopiero wtedy dokładać brakujący obwód. Dlatego ja zawsze zakładam, że lepiej położyć jeden sensowny kabel więcej niż później walczyć z remontem.
Po wyeliminowaniu tych błędów zostaje już tylko jedno pytanie: jak przygotować instalację tak, żeby dało się ją sensownie rozbudować, bez kucia i bez nerwów.
Co przygotować od razu, żeby nie wracać do kucia za rok
Jeśli miałbym zostawić jedną praktyczną wskazówkę, brzmiałaby tak: projektuj przewody nie pod dzisiejszy zestaw, tylko pod możliwy rozwój systemu. Domofon bardzo często rośnie razem z posesją, bo dochodzi kamera, drugi monitor, napęd bramy, czytnik, dodatkowy przycisk albo integracja z alarmem.
Warto od razu zadbać o kilka rzeczy:
- zapas żył - nawet dwie niewykorzystane żyły potrafią uratować instalację w przyszłości;
- szerszą rurę lub peszel - łatwiej przeciągnąć nowy przewód, gdy kanał nie jest wypełniony do granic;
- osobny kabel do funkcji mocy - napęd bramy i zasilanie 230 V nie powinny udawać toru sygnałowego;
- czytelne oznaczenie końców - po roku serwis bez opisu zamienia się w zgadywankę;
- próbę działania pod obciążeniem - zanim wszystko zostanie zamknięte, warto sprawdzić zaczep, przycisk i obraz kamery w realnym układzie.
Na zewnątrz wybieram przewód i osłonę tak, jakbym miał do czynienia z wilgocią, mrozem i przypadkowymi przeciążeniami mechanicznymi. Zwykły kabel pokojowy, nawet jeśli chwilowo działa, nie jest dobrym wyborem do ziemi ani do strefy narażonej na wodę. Tu lepiej postawić na wariant instalacyjny, a jeśli trzeba, prowadzić go w rurze osłonowej.
Jeśli mam sprowadzić cały temat do jednej zasady, to jest nią dobór przewodu do całego scenariusza, a nie tylko do samego unifonu. W instalacji domofonowej najwięcej problemów robią zbyt mały zapas żył, cienki przekrój i mieszanie sygnału z zasilaniem. Gdy te trzy rzeczy są przemyślane od początku, system działa spokojniej, a serwis ogranicza się do naprawdę drobnych spraw.
