Wymiana unifonu TK6 w starszym budynku wygląda prosto tylko na etapie zakupu. W praktyce najwięcej czasu zabiera dopasowanie przewodów, ustawienie zworek i sprawdzenie, czy dzwonek, rozmowa oraz otwieranie elektrozaczepu działają dokładnie tak, jak powinny. Poniżej rozpisuję to po ludzku: od układu 4-żyłowego, przez kolejność podłączenia, po najczęstsze błędy, które potrafią zatrzymać całą instalację.
Najważniejsze informacje o TK6 w układzie 4-żyłowym
- TK6 działa w instalacjach analogowych i analogowo-cyfrowych, ale przy wymianie liczy się przede wszystkim typ pionu w budynku.
- W praktyce układ 4-żyłowy najczęściej odpowiada schematowi 3+1, czyli czterem podstawowym torom sygnałowym.
- Instrukcja producenta wskazuje, że dla 3+1 zworki są zwarte, a dla 5+1 rozwarte.
- Kolory przewodów nie są standardem, więc przy przepinaniu trzeba patrzeć na funkcję żyły, nie na sam kolor izolacji.
- Jeśli dzwonek działa, a rygiel nie, problem zwykle leży w sekcji otwierania drzwi albo w ustawieniu zworek, a nie w samym głośniku.
- W budynkach z kontrolą wejścia TK6 jest częścią pierwszej linii bezpieczeństwa, więc poprawny montaż ma znaczenie nie tylko użytkowe, ale też organizacyjne.
Co oznacza instalacja 4-żyłowa w TK6
Wekta TK6 występuje w systemach analogowych i analogowo-cyfrowych, ale przy montażu najważniejsze jest to, jak działa pion w budynku. W układzie 4-żyłowym chodzi zwykle o klasyczny schemat 3+1, czyli wywołanie, masę, słuchawkę i mikrofon. Ja zawsze zaczynam właśnie od tego, bo sama liczba żył na papierze nie mówi jeszcze, czy centrala obsłuży też elektrozaczep i funkcję dodatkowego przycisku.
W materiałach producenta pojawia się też zapis 4+2, co dobrze pokazuje praktykę tego modelu: tor rozmówny i wywołanie są jednym obszarem, a sekcja otwierania drzwi drugim. Dlatego przy przepinaniu starego aparatu nie wystarczy patrzeć na kolor izolacji. Trzeba wiedzieć, która żyła odpowiada za co, a dopiero potem dopasować zworki do systemu.
| Pojęcie | Co oznacza w praktyce |
|---|---|
| 3+1 | Cztery podstawowe żyły w klasycznym, starszym układzie analogowym. |
| 4+2 | Rozdzielenie toru rozmównego od sekcji otwierania drzwi w samym aparacie. |
| 5+1 | Wariant bardziej rozbudowany, z większym zapasem dla funkcji dodatkowych. |
Jeśli stary unifon działał przez lata, najlepszą drogą jest odtworzenie jego funkcji 1:1, a nie próba „ulepszenia” układu na siłę. To właśnie na tym etapie najłatwiej uniknąć późniejszych problemów z otwieraniem drzwi albo znikającym dzwonkiem.
Jak podłączyć TK6 krok po kroku

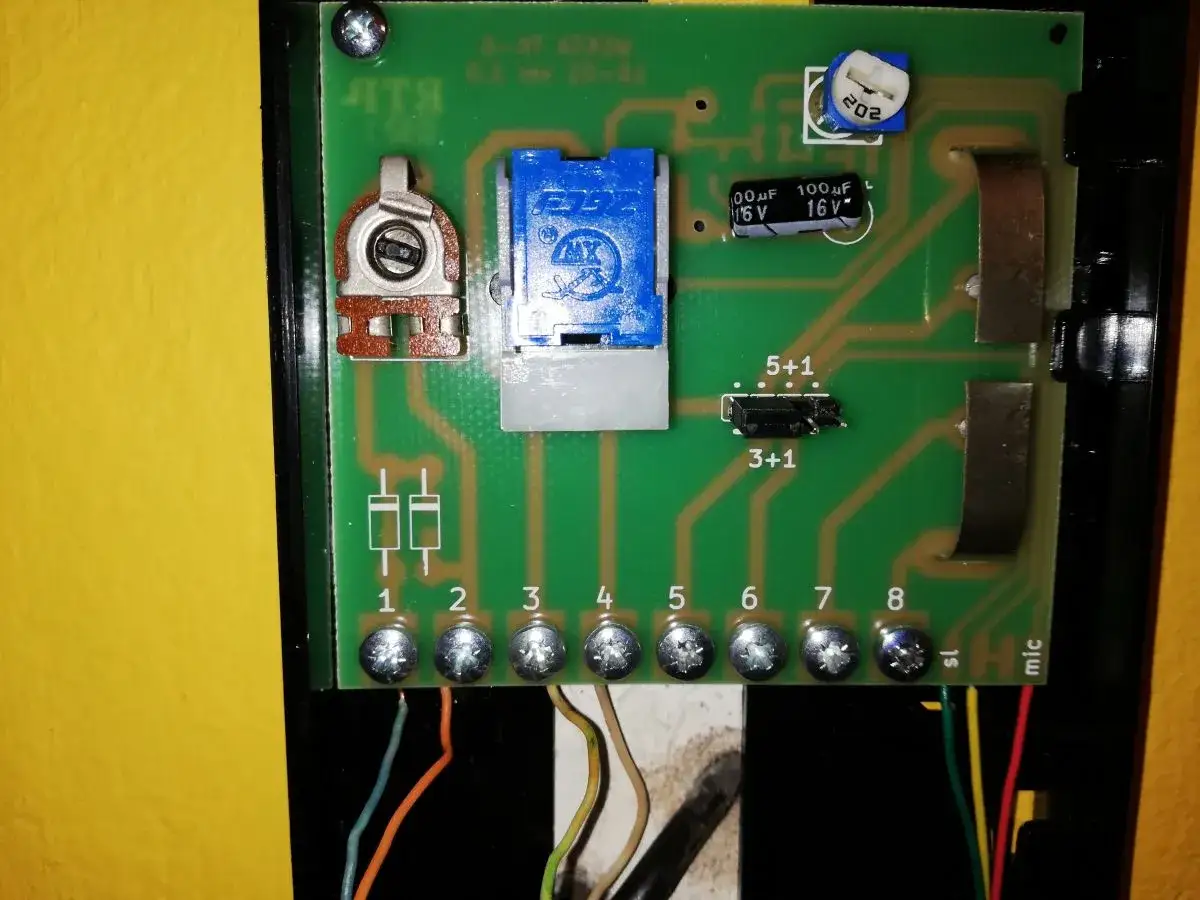

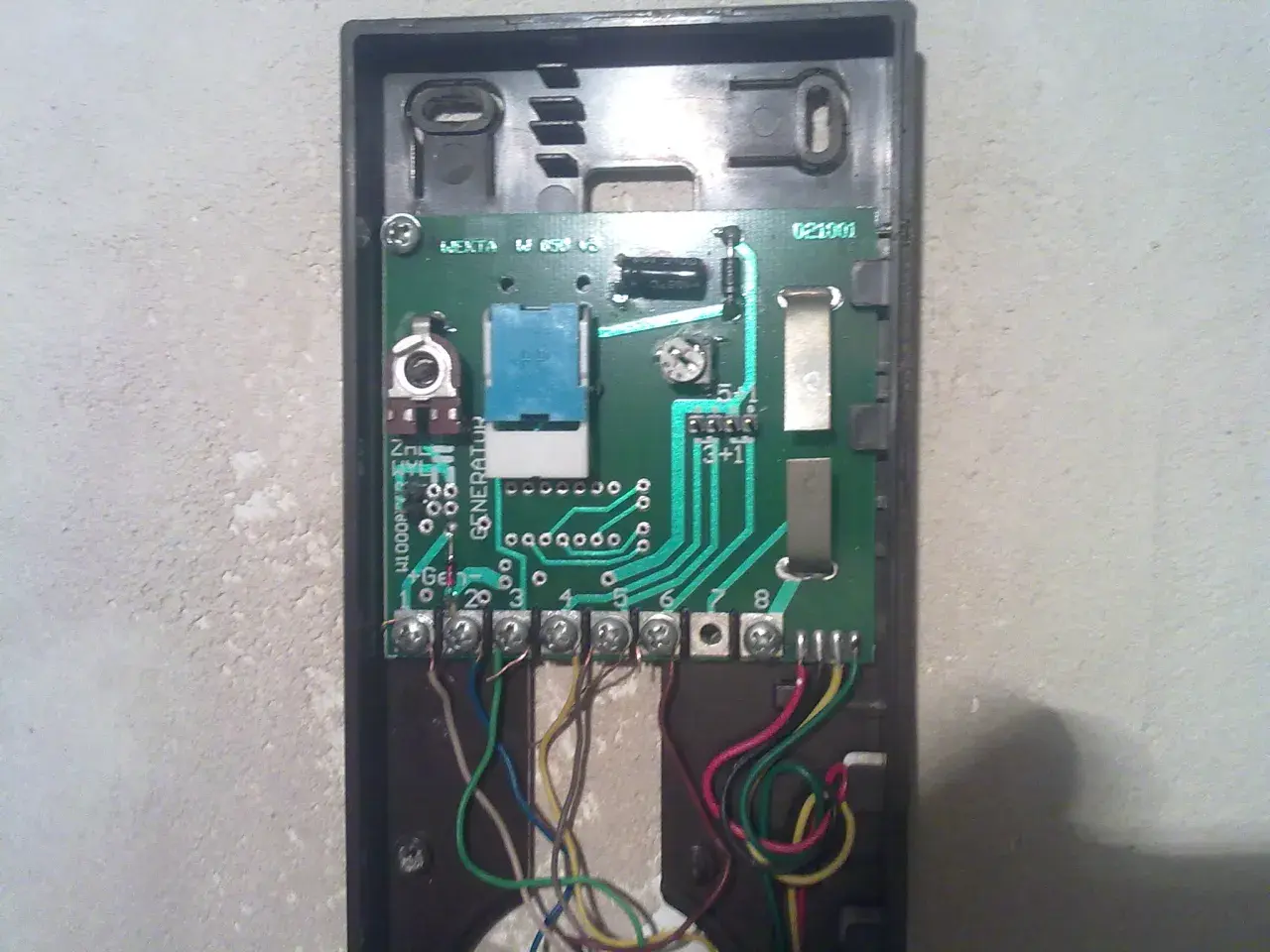

Ja robię to zawsze w tej samej kolejności: najpierw zdjęcie starego podłączenia, potem identyfikacja funkcji przewodów, dopiero na końcu przekładanie żył. W TK6 najważniejsze zaciski są opisane funkcjonalnie: 1 to wywołanie, 2 masa, 3 słuchawka, 4 mikrofon, a 5 i 6 dotyczą elektrozaczepu. Jeśli instalacja jest 4-żyłowa, zworki trzeba ustawić zgodnie z typem systemu, a nie „na oko”.
| Zacisk | Rola | Co z tego wynika przy montażu |
|---|---|---|
| 1 | Wywołanie | To żyła, która uruchamia dzwonienie unifonu. |
| 2 | Masa | Wspólny punkt odniesienia dla toru rozmów i wywołania. |
| 3 | Słuchawka | Odpowiada za odsłuch rozmówcy z kasety lub centrali. |
| 4 | Mikrofon | Przenosi głos z mieszkania na zewnątrz. |
| 5 i 6 | Elektrozaczep | Tu wchodzi obwód otwierania drzwi; przy 4 żyłach trzeba go dopasować do centrali i zworek. |
- Zrób zdjęcie starego podłączenia i opisz przewody, zanim je odkręcisz.
- Ustaw zworki zgodnie z typem instalacji. Dla układu 3+1 producent przewiduje zworki zwarte, a dla 5+1 rozwarte.
- Przełóż żyły na właściwe zaciski, nie kierując się wyłącznie kolorem przewodu.
- Sprawdź dzwonek, rozmowę i otwieranie drzwi osobno, w tej kolejności.
- Jeśli rozmowa jest słaba albo zamek nie reaguje, wróć najpierw do sekcji 5 i 6 oraz do ustawienia zworek, zamiast rozbierać cały aparat.
W katalogach Wekta dla układu 3+1 pojawia się przewód TTDY 4 x 0,5 mm, a dla 5+1 YTDY 6 x 0,5 mm. To dobrze pokazuje, że nie chodzi wyłącznie o sam aparat, ale o cały sposób prowadzenia pionu i rezerwę, jaką zostawia się na późniejszy serwis.
Jeżeli po pierwszym uruchomieniu działa dzwonek, ale nie działa rygiel, nie zmieniaj od razu połowy połączeń. Najpierw sprawdź tylko sekcję zamka i zworki, bo właśnie tam najczęściej kryje się błąd.
Jak TK6 wpisuje się w kontrolę wejścia i monitoring budynku
W budynkach z monitoringiem i alarmami domofon nie jest dodatkiem, tylko pierwszym punktem kontroli wejścia. Dobrze podłączony TK6 ma znaczenie nie tylko dla wygody mieszkańca, ale też dla tego, czy furtka, druga brama albo wejście główne faktycznie otworzą się w odpowiednim momencie. Właśnie dlatego przy tym modelu tak istotny jest dodatkowy przycisk funkcyjny oraz poprawny czas naciśnięcia przycisku rygla.
- Przycisk rygla zwykle otwiera wejście tylko w trakcie rozmowy.
- Czas naciśnięcia ma znaczenie, bo w wielu systemach trzeba przytrzymać przycisk około 0,8 s.
- Przycisk dodatkowy może sterować drugą furtką, bramą albo inną funkcją pomocniczą, ale tylko wtedy, gdy centrala to przewiduje.
- Głośność wywołania warto ustawić tak, żeby sygnał był słyszalny, ale nie irytował w nocy.
W takich instalacjach ważna jest też mechanika codziennego używania. Jeżeli aparat nie siedzi dobrze na wieszaku albo wtyk słuchawki jest niedopięty, system potrafi zachowywać się tak, jakby był uszkodzony. Z zewnątrz wygląda to na awarię domofonu, a w środku bywa po prostu niedomknięty styk.
Jeśli budynek ma ochronę albo wydzieloną kontrolę dostępu, TK6 powinien działać bez zwłoki i bez improwizacji. W takim miejscu każdy błąd w sekcji otwierania od razu przekłada się na użytkowanie całego wejścia, a nie tylko jednego mieszkania.
Kiedy 4 żyły wystarczą, a kiedy lepiej przejść na 5 lub 6
W praktyce 4 żyły wybiera się wtedy, gdy chcesz odtworzyć istniejący układ bez większej przebudowy. Pięć lub sześć żył daje więcej oddechu serwisowego, szczególnie gdy w grę wchodzi dodatkowe wejście, brama albo rezerwa na przyszłość. To nie jest kosmetyczna różnica, tylko inny poziom elastyczności całej instalacji.
| Wariant | Co daje w praktyce | Kiedy ma sens | Ograniczenie |
|---|---|---|---|
| 4 żyły | Minimum przewodów i szybka wymiana starego aparatu. | Gdy odtwarzasz istniejący pion i chcesz zachować prosty układ. | Najmniej miejsca na dodatkowe funkcje. |
| 5 żył | Większa swoboda przy sekcji otwierania i funkcjach pomocniczych. | Gdy instalacja ma zapas albo planujesz prostą rozbudowę. | Wymaga lepszego uporządkowania przewodów. |
| 6 żył | Najwygodniejszy wariant serwisowo, z większą rezerwą. | Przy modernizacji lub wtedy, gdy chcesz mieć spokój na lata. | Przy remoncie bywa bardziej pracochłonny. |
Ja zwykle patrzę na to bardzo pragmatycznie: jeśli pion już jest gotowy, nie wygrywa teoria, tylko to, co naprawdę da się bezpiecznie wpiąć w ścianie. Jeśli natomiast instalacja dopiero powstaje albo jest modernizowana, rezerwa w postaci dodatkowej żyły prawie zawsze się opłaca. W praktyce późniejszy serwis jest wtedy mniej nerwowy.
Najczęstsze błędy, które psują dźwięk albo otwieranie drzwi
Najwięcej awarii nie bierze się z uszkodzonego unifonu, tylko z drobnego błędu przy montażu. Ja najczęściej widzę pięć powtarzalnych problemów: przewody wpięte po kolorach zamiast po funkcji, źle ustawione zworki, niedociśnięty wtyk słuchawki, zabrudzone złącze na wieszaku oraz zbyt krótko naciskany przycisk otwarcia. Każdy z tych błędów potrafi udawać poważną awarię, choć problem bywa banalny.
- Kolory zamiast funkcji - w jednym budynku masa będzie biała, w innym niebieska, więc kolor traktuję tylko pomocniczo.
- Zworki ustawione jak w innym systemie - wywołanie działa, ale rygiel nie reaguje albo działa tylko częściowo.
- Wtyk słuchawki niedopięty - pojawia się cisza, trzaski albo bardzo słaba rozmowa.
- Unifon źle zawieszony lub zabrudzony - brak wywołania, przerwy w pracy, a czasem sygnał pojawia się tylko po dociśnięciu aparatu.
- Za krótki impuls na przycisku - drzwi nie otwierają się, mimo że mechanicznie wszystko wygląda poprawnie.
- Za niski poziom głośności - mieszkańcy są przekonani, że system nie działa, chociaż wystarczy podnieść regulację.
Jeśli rozmówca słyszy Cię słabo, nie szukałbym od razu winy w całej centrali. TK6 ma wzmacniacz mikrofonowy i regulację wzmocnienia, więc czasem wystarczy delikatna korekta, zamiast wymiany pół instalacji. To dokładnie ten moment, w którym doświadczenie oszczędza godzinę niepotrzebnego rozkręcania sprzętu.
Co sprawdzić przed zamknięciem obudowy i oddaniem instalacji
Przed zamknięciem obudowy robię zawsze ten sam test i to oszczędza mi najwięcej czasu. Najpierw dzwonek, potem rozmowa w obie strony, następnie otwarcie drzwi, a na końcu sprawdzenie, czy aparat poprawnie siedzi na wieszaku i czy regulacja głośności nie została ustawiona przypadkowo na minimum. W instalacjach domofonowych to właśnie te drobiazgi decydują, czy użytkownik będzie miał spokój przez lata, czy będzie wracał do problemu po każdym remoncie klatki.
- Sprawdź, czy sygnał wywołania jest słyszalny z poziomu kasety.
- Upewnij się, że rozmowa działa w obie strony bez szumu i zaniku głosu.
- Przetestuj otwieranie drzwi przy normalnym, pełnym naciśnięciu przycisku.
- Jeśli jest dodatkowa funkcja, sprawdź ją osobno, zanim zamkniesz obudowę.
- Wyczyść złącze i nie zostawiaj pyłu, farby ani luźnych włókien wewnątrz mocowania.
Jeżeli po tych testach problem nadal wraca, nie zaczynałbym od wymiany całego aparatu. W starszych instalacjach najczęściej winny jest jeden przewód, źle ustawiona zwora albo centrala, która wymaga innego trybu pracy niż ten ustawiony na start. Dobrze podłączony TK6 ma być zwykłym, bezobsługowym punktem wejścia do budynku, a nie kolejnym elementem, przy którym trzeba za każdym razem improwizować.
