W praktyce temperatura topnienia cyny do lutowania jest tylko częścią odpowiedzi, bo w elektronice prawie zawsze pracuje się ze stopem, a nie z samą cyną. Znaczenie ma też to, czy lut jest ołowiowy, bezołowiowy, jaką ma strukturę topnienia i jak dużo ciepła odbiera płytka. Od tego zależy, czy połączenie powstanie szybko i czysto, czy trzeba będzie walczyć z zimnym lutem i przegrzewaniem elementów.
Najważniejsze liczby i praktyczne wnioski
- Czysta cyna topi się przy około 231,9°C, ale w elektronice częściej używa się stopów niż samego metalu.
- Klasyczny stop Sn63/Pb37 ma punkt topnienia 183°C i daje bardzo przewidywalne lutowanie.
- Większość bezołowiowych stopów Sn-Ag-Cu topi się w okolicach 217-221°C, czyli wyraźnie wyżej niż luty ołowiowe.
- Sama temperatura topnienia nie wystarcza do ustawienia lutownicy, bo grot musi mieć zapas ciepła względem pola lutowniczego i masy elementu.
- Zbyt wysoka temperatura przyspiesza zużycie grotu i może uszkadzać pady, tworzywo oraz delikatne komponenty.
Ile wynosi temperatura topnienia cyny i stopów lutowniczych
Czysta cyna topi się w temperaturze około 231,9°C, ale to nie jest najważniejsza liczba dla elektronika. W praktyce w lutowaniu liczą się przede wszystkim stopy: klasyczny Sn63/Pb37, nowocześniejsze bezołowiowe Sn-Ag-Cu oraz rzadziej stosowane mieszanki niskotemperaturowe. To właśnie one decydują o tym, jak łatwo rozpływa się lut, jak szybko łapie połączenie i jak bardzo trzeba uważać na przegrzanie.
Warto też pamiętać, że stopy nie zawsze topią się w jednej idealnie ostrej temperaturze. Część z nich, zwłaszcza nienależących do układu eutektycznego, mięknie w pewnym zakresie, a nie w jednym punkcie. Dla użytkownika oznacza to prostą rzecz: liczba na opakowaniu mówi, kiedy stop zaczyna się topić, ale nie zawsze mówi wszystko o komforcie pracy.
W elektronice dominują dziś stopy bezołowiowe, bo w Unii Europejskiej obowiązują ograniczenia dotyczące ołowiu. Z tego powodu starsze luty Sn-Pb spotyka się głównie w serwisie starszych urządzeń, sprzęcie specjalistycznym albo tam, gdzie producent przewidział takie rozwiązanie.
Najczęściej spotykane stopy lutownicze i ich zakresy topnienia
| Stop | Temperatura topnienia | Gdzie spotykany | Co to oznacza w praktyce |
|---|---|---|---|
| Czysta cyna | 231,9°C | Punkt odniesienia, nie standardowy lut do elektroniki | Topi się wyraźnie wyżej niż klasyczne stopy lutownicze. |
| Sn63/Pb37 | 183°C | Starsza elektronika, serwis, aplikacje specjalne | Przechodzi do stanu ciekłego bardzo gwałtownie, co ułatwia kontrolę lutowania. |
| SAC305 | około 217-221°C | Nowoczesna elektronika bezołowiowa | Wymaga wyższej energii cieplnej i lepszej kontroli czasu kontaktu. |

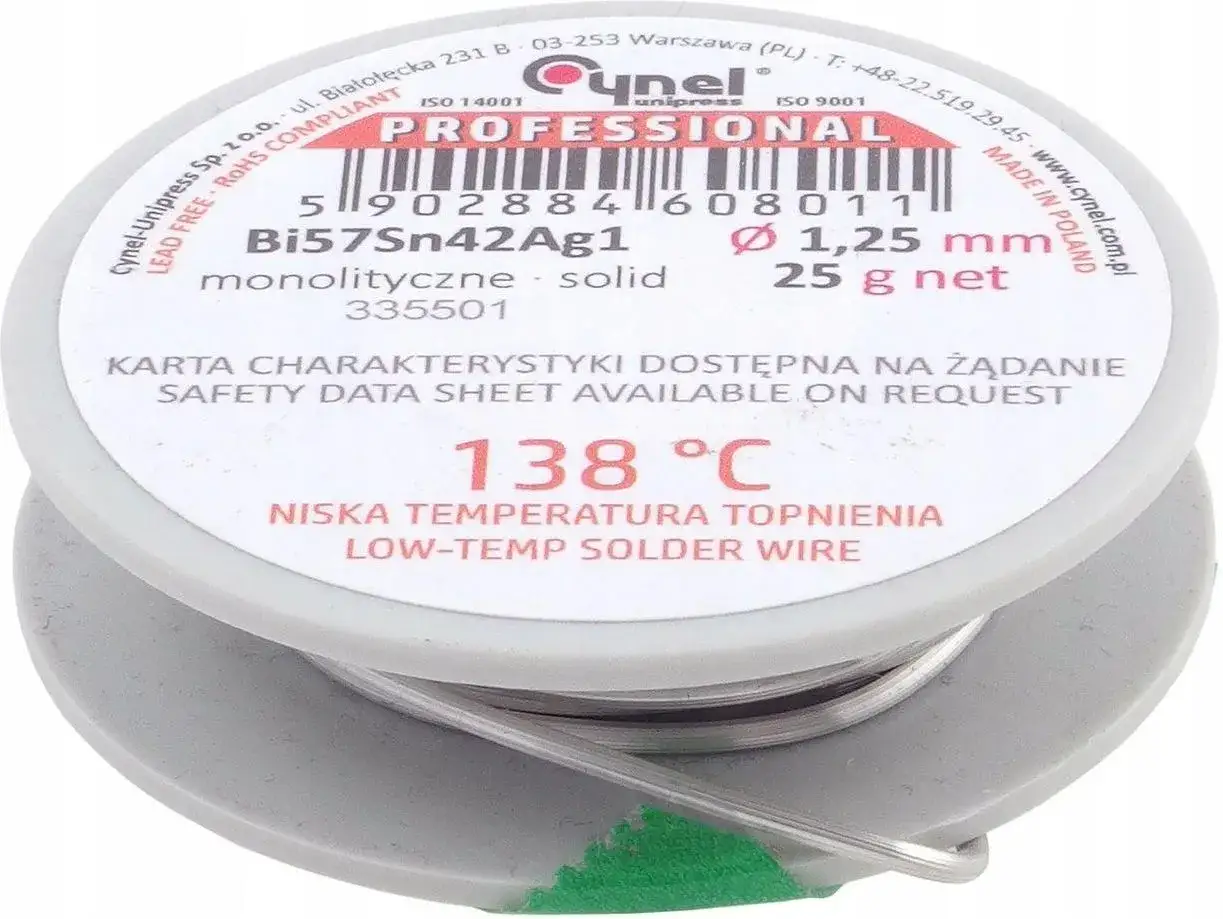

| Niskotemperaturowe stopy specjalne | około 138-140°C w wybranych wersjach | Naprawy elementów wrażliwych na ciepło, specjalne montaże | Pomagają tam, gdzie zwykły lut byłby zbyt agresywny, ale nie są rozwiązaniem uniwersalnym. |
Dlaczego sama temperatura topnienia nie wystarczy w elektronice
W lutowaniu ręcznym nie chodzi o to, żeby tylko przekroczyć temperaturę topnienia. Grot ma dostarczyć tyle ciepła, by stop szybko się rozpłynął, zwilżył pad i pin oraz utworzył trwałe połączenie, zanim przegrzeje się laminat albo element. Dlatego ustawienie stacji tylko “pod tabelkę” zwykle kończy się rozczarowaniem.
Grot musi mieć zapas energii
Jeśli lutujesz mały pin i cienką ścieżkę, sytuacja jest prosta. Problem zaczyna się przy dużych polach masy, złączach, ekranach i grubych przewodach, bo one odbierają ciepło dużo szybciej. Wtedy lepszy efekt daje wydajniejszy grot i dobra stabilizacja temperatury niż bezrefleksyjne podkręcanie stacji o kolejne kilkadziesiąt stopni.
Przeczytaj również: Wiertarka dwubiegowa bez udaru - Kiedy precyzja wygrywa z mocą?
Topnik i czystość powierzchni robią dużą różnicę
Stop może mieć właściwą temperaturę topnienia, a mimo to lut nie popłynie prawidłowo, jeśli powierzchnia jest utleniona albo zabrudzona. Topnik usuwa część problemu, ale nie czyni cudów. Gdy jego działanie jest słabe albo temperatura grotu jest zbyt wysoka, topnik zaczyna się przypalać, a zamiast płynnego lutowania pojawia się matowy, niepewny spoinowy bałagan.
To ważne zwłaszcza w elektronice, gdzie krótki czas grzania często liczy się bardziej niż sam szczyt temperatury. Przegrzany pad potrafi odkleić się szybciej, niż zdążysz poprawić połączenie.
Jak dobrać temperaturę lutownicy do konkretnego zadania
Jako punkt startowy można przyjąć prostą zasadę: temperatura grotu musi być wyższa od temperatury topnienia stopu, ale nie powinna być wyższa bez potrzeby. Producenci narzędzi i materiałów zwykle pokazują, że dla lutów ołowiowych wygodne są okolice około 330-340°C, a dla bezołowiowych często 360-380°C, jednak to tylko punkt wyjścia. Ostatecznie liczy się moc stacji, wielkość grotu, masa cieplna płytki i czas kontaktu.
| Zadanie | Co zwykle działa | Na co uważać |
|---|---|---|
| Małe SMD i drobne poprawki | Niższy zakres temperatury, mały grot, krótki kontakt | Za wysoka temperatura łatwo podnosi pady i przypala topnik. |
| Elementy przewlekane i typowy serwis | Średni zakres temperatury i stabilny grot o dobrej przewodności | Nie trzymaj grotu na polu lutowniczym dłużej niż trzeba. |
| Duże pola masy, ekrany, grube przewody | Większy grot, lepsza moc stacji, czasem podgrzewanie pomocnicze | Samo zwiększenie temperatury bywa mniej skuteczne niż poprawa transferu ciepła. |
| Delikatne układy lub elementy wrażliwe na ciepło | Stop niskotemperaturowy tylko wtedy, gdy ma to sens technologiczny | Takie luty nie są uniwersalne i mogą być bardziej kruche. |
W praktyce dobrze działa jedna zasada: najpierw poprawiaj narzędzie i technikę, dopiero potem temperaturę. Często większą różnicę robi lepszy grot, świeży topnik i pewniejszy chwyt elementu niż kolejne 20°C na wyświetlaczu.
Dlaczego bezołowiowa cyna wymaga większej uwagi
Bezołowiowe stopy lutownicze są dziś standardem, ale nie dlatego, że są wygodniejsze. Zwykle topią się wyżej, gorzej zwilżają powierzchnię i szybciej utleniają grot. W praktyce oznacza to więcej wymagań wobec stacji, topnika i samego operatora.
Nie znaczy to jednak, że trzeba pracować brutalnie wysoką temperaturą. Zbyt wysoki nastaw przyspiesza zużycie grotu, skraca życie topnika i zwiększa ryzyko uszkodzenia elementów. Lepsza kontrola procesu jest ważniejsza niż sama “moc” temperatury.
Jest jeszcze jedna pułapka: bezołowiowe luty często wyglądają bardziej matowo niż klasyczne Sn-Pb. To nie jest automatycznie wada. O jakości połączenia bardziej decyduje zwilżenie, ciągłość spoiny i brak mikropęknięć niż sam połysk powierzchni.
Najczęstsze błędy, które psują połączenie i sprzęt
Najwięcej problemów w lutowaniu elektronicznym bierze się z prostych błędów, nie z “złego stopu”. Poniżej są te, które pojawiają się najczęściej.
- Podkręcanie temperatury na zapas - lutowanie idzie szybciej tylko chwilowo, a płytka i grot zużywają się szybciej.
- Zbyt długi kontakt grotu z padem - to najkrótsza droga do odklejenia pola lutowniczego i uszkodzenia elementu.
- Ocena po samym wyglądzie - matowy lut bezołowiowy nie musi być wadliwy, a błyszczący nie zawsze jest dobry.
- Ignorowanie czystości grotu - brudny lub utleniony grot nie przekazuje ciepła tak, jak powinien.
- Używanie tego samego ustawienia do wszystkiego - innej energii wymaga mały rezystor SMD, a innej duże złącze na masywnej płytce.
Jeżeli połączenie wychodzi szare, kruche albo pęka po poruszeniu elementem, problem nie musi leżeć w samym stopie. Często winny jest za krótki czas nagrzania, zbyt mało topnika albo poruszenie elementem w chwili krzepnięcia.
Wniosek jest prosty: w elektronice liczy się nie tylko temperatura topnienia, lecz cały kontekst procesu. Gdy dobierzesz odpowiedni stop, grot i czas grzania, lutowanie staje się przewidywalne, szybsze i bezpieczniejsze dla płytki. Jeśli jednak traktujesz temperaturę jako jedyny parametr, łatwo przekroczyć granicę między skutecznym lutowaniem a niepotrzebnym przegrzewaniem materiału.
