Spawanie metali to nie tylko łączenie dwóch elementów łukiem i spoiwem. Sam proces spawania opiera się na kilku decyzjach, które mają większy wpływ na trwałość niż sam efekt wizualny: od przygotowania krawędzi, przez dobór metody, po kontrolę jakości po ostygnięciu. W tym tekście porządkuję cały temat tak, żeby było jasne, jak to działa w praktyce, co najczęściej psuje wynik i na co patrzeć, gdy połączenie ma naprawdę wytrzymać obciążenie.
Najważniejsze informacje o spawaniu metali
- W spawaniu miejscowo topi się materiał bazowy, a często także spoiwo, aby po ostygnięciu powstała trwała spoina.
- Najczęściej spotkasz MIG/MAG, TIG i MMA, a każda z tych metod sprawdza się w innych warunkach.
- Jakość złącza zależy głównie od przygotowania powierzchni, dopływu ciepła, osłony gazowej i stabilności łuku.
- Do najczęstszych wad należą porowatość, brak przetopu, podtopienia, pęknięcia i wtrącenia żużla.
- Bezpieczeństwo ma znaczenie równie duże jak parametry: potrzebne są osłona oczu, ochrona skóry, wentylacja i porządek na stanowisku.
Jak wygląda proces spawania krok po kroku
Ja zawsze patrzę na spawanie jak na ciąg powiązanych etapów, a nie jednorazowy ruch palnikiem. Najpierw trzeba przygotować materiał, potem w kontrolowany sposób stopić krawędzie, utrzymać jeziorko spawalnicze w odpowiednim miejscu, a na końcu pozwolić złączu ostygnąć i sprawdzić, czy nic nie poszło nie tak. To właśnie ten porządek odróżnia solidne połączenie od ściegu, który wygląda poprawnie tylko z daleka.
Przygotowanie krawędzi
Zaczynam od oczyszczenia miejsca łączenia z rdzy, farby, oleju i zgorzeliny. Jeśli elementy mają być spawane na grubość, często dochodzi też ukosowanie, czyli odpowiednie ścięcie krawędzi, żeby łuk miał dostęp do całej grubości materiału. W praktyce to etap, który bywa lekceważony, a później właśnie on najczęściej odpowiada za porowatość, brak wtopienia albo niestabilny łuk.
Powstanie jeziorka spawalniczego
Gdy źródło ciepła zaczyna działać, na styku elementów tworzy się jeziorko spawalnicze, czyli mała strefa ciekłego metalu. To ono decyduje o geometrii spoiny, jej szerokości i głębokości wtopienia. Jeśli prowadzę palnik zbyt szybko, jeziorko nie zdąży połączyć obu brzegów. Jeśli zbyt wolno, rośnie ryzyko podtopień, nadmiernego nagrzania i odkształceń.
Chłodzenie i kontrola
Po zakończeniu ściegu metal stygnie i krystalizuje, a w tym czasie w materiale mogą pojawić się naprężenia. Przy bardziej wymagających złączach liczy się więc nie tylko sam ruch ręki, ale też tempo oddawania ciepła i sposób prowadzenia kolejnych ściegów. Ja nie kończę pracy na samym wyglądzie lica spoiny, bo dobry spaw powinien być poprawny również po ocenie geometrii, ciągłości i ewentualnych odkształceń. To prowadzi wprost do wyboru metody, bo technika decyduje o tempie, wyglądzie i tolerancji na błędy.
Jak dobrać metodę do materiału i grubości elementu
Jeśli miałbym to uprościć do jednego zdania, powiedziałbym tak: MIG/MAG daje tempo, TIG daje kontrolę, a MMA daje mobilność. W oznaczeniach normowych często pojawiają się też numery, na przykład 135 dla MAG, 141 dla TIG i 111 dla MMA, co pomaga rozróżnić techniki w dokumentacji technologicznej. Sam numer nie mówi wszystkiego, ale podpowiada, z jakim typem procesu mamy do czynienia.
| Metoda | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| MIG/MAG | Stal konstrukcyjna, naprawy warsztatowe, praca seryjna, elementy o umiarkowanej i większej grubości | Szybkość, dobra wydajność, łatwiejsza automatyzacja, ciągłe podawanie drutu | Wrażliwość na przewiew, potrzeba gazu osłonowego, większa zależność od ustawień niż się wielu osobom wydaje |
| TIG | Cienkie elementy, spoiny widoczne, stal nierdzewna, aluminium i prace wymagające dużej estetyki | Bardzo dobra kontrola nad jeziorkiem, wysoka precyzja, czysty wygląd spoiny | Wolniejsza praca, większe wymagania wobec operatora, mniejsza tolerancja na pośpiech |
| MMA | Prace w terenie, naprawy montażowe, mniej wygodne stanowiska, sytuacje bez dostępu do butli z gazem | Mobilność, prostsze zaplecze, dobra odporność na trudniejsze warunki pracy | Żużel do usunięcia, większe ryzyko błędów u początkujących, zwykle niższa estetyka niż w TIG |
| Procesy laserowe i wiązką elektronową | Produkcja specjalistyczna, automatyzacja, wysokie wymagania precyzji | Duża koncentracja energii, wysoka powtarzalność, dobre efekty w wyspecjalizowanej produkcji | Wyższy koszt, mniejsza dostępność, zastosowanie raczej przemysłowe niż warsztatowe |
W praktyce wiele zależy od tego, czy spawasz cienką blachę, czy masywniejszy profil. Do cienkich elementów częściej wygrywa TIG, bo łatwiej kontrolować dopływ ciepła. Do stali konstrukcyjnej i pracy produkcyjnej bardzo często lepiej pasuje MIG/MAG. Z kolei MMA bywa najrozsądniejsze tam, gdzie liczy się mobilność i odporność na warunki, a nie idealnie gładkie lico. Gdy metoda jest już dobrana, zaczyna się gra o parametry, bo to one robią największą różnicę w jakości.
Co naprawdę decyduje o jakości spoiny
Najczęstszy błąd początkujących polega na tym, że skupiają się na samym urządzeniu, a nie na układzie warunków wokół niego. W praktyce jakość spoiny zależy od kilku rzeczy naraz: czystości materiału, dopasowania elementów, parametrów łuku, osłony gazowej i sposobu prowadzenia uchwytu. Jeśli jeden z tych elementów zawodzi, efekt końcowy zwykle też zaczyna się chwiać.
Czystość i pasowanie elementów
Brudna powierzchnia to skrót do kłopotów. Tłuszcz, farba, rdza i zgorzelina zaburzają łuk oraz zwiększają ryzyko porów. Równie ważne jest samo pasowanie, czyli takie ustawienie części, żeby szczelina i pozycja brzegów były zgodne z technologią. Jeśli elementy „uciekają” względem siebie, nawet poprawnie ustawiony łuk nie uratuje złącza.
Prąd, napięcie i prędkość prowadzenia
W MIG/MAG znaczenie ma między innymi średnica drutu, która często mieści się w przedziale od 0,6 do 1,6 mm. Do tego dochodzą natężenie prądu, napięcie łuku i prędkość podawania drutu. Za mało energii daje słaby przetop, za dużo kończy się rozpryskami, podtopieniem albo przepaleniem cienkiego materiału. To dlatego nie ma jednego uniwersalnego ustawienia dla wszystkich elementów, a kopiowanie parametrów „z internetu” zwykle działa tylko do pierwszej zmiany grubości metalu.
Osłona gazowa i dobór spoiwa
W metodach z gazem osłonowym liczy się nie tylko sam gaz, ale też jego przepływ i warunki wokół stanowiska. Przewiew w hali albo spawanie przy otwartym boku warsztatu potrafi rozbić osłonę skuteczniej niż zła regulacja prądu. W TIG-u i MIG/MAG ważne jest też dobranie spoiwa do materiału rodzimego, bo zły dobór od razu odbija się na wytrzymałości i wyglądzie spoiny.
Przeczytaj również: Wiertło z pilotem - Jak wiercić precyzyjnie i uniknąć błędów?
Ciepło i odkształcenia
Każde spawanie oznacza wprowadzenie ciepła do materiału, a to z kolei może powodować odkształcenia. Przy cienkich blachach różnica między poprawnym ściegiem a przepaleniem bywa naprawdę niewielka. Dlatego przy bardziej wymagających konstrukcjach zwracam uwagę nie tylko na samo połączenie, ale też na kolejność spawania, rozkład ściegów i sposób studzenia. Nawet poprawne parametry nie gwarantują sukcesu, jeśli złącze zostanie źle przygotowane, więc warto wiedzieć, jak wyglądają typowe wady i skąd się biorą.
Jak rozpoznać typowe wady spoin i czego one zwykle dotyczą
Wada spoiny nie zawsze jest widoczna od razu. Czasem złącze wygląda przyzwoicie, a problem wychodzi dopiero pod obciążeniem, w badaniu nieniszczącym albo po kilku miesiącach eksploatacji. Dlatego warto znać najczęstsze defekty i ich przyczyny, bo naprawa bez usunięcia źródła błędu zwykle kończy się powtórką tego samego problemu.
- Porowatość - w spoinie zostają małe pory gazowe. Najczęściej winne są zabrudzenia, wilgoć albo za słaba osłona gazowa.
- Brak przetopu lub wtopienia - materiał nie łączy się w całej grubości. Zwykle odpowiada za to zbyt mała energia, za szybkie prowadzenie albo źle przygotowana szczelina.
- Podtopienia - przy krawędzi tworzy się rowek osłabiający złącze. Najczęściej pojawia się przy zbyt dużym dopływie ciepła albo zbyt wolnym prowadzeniu.
- Pęknięcia - najbardziej niebezpieczny typ wady, bo bezpośrednio osłabia połączenie. Mogą wynikać z naprężeń, złego doboru materiału, zbyt szybkiego chłodzenia albo obecności wodoru.
- Wtrącenia żużla - pozostałości żużla zostają uwięzione w spoinie, zwykle po zbyt słabym oczyszczeniu między ściegami lub przy błędnej technice prowadzenia.
Ja traktuję takie wady jak sygnał ostrzegawczy, a nie tylko problem estetyczny. W konstrukcjach nośnych, elementach pracujących dynamicznie albo połączeniach narażonych na drgania wygląd spoiny ma znaczenie drugorzędne wobec jej rzeczywistej ciągłości i wytrzymałości. Gdy wiemy już, co może pójść źle, trzeba jeszcze zadbać o coś równie ważnego: bezpieczeństwo pracy.

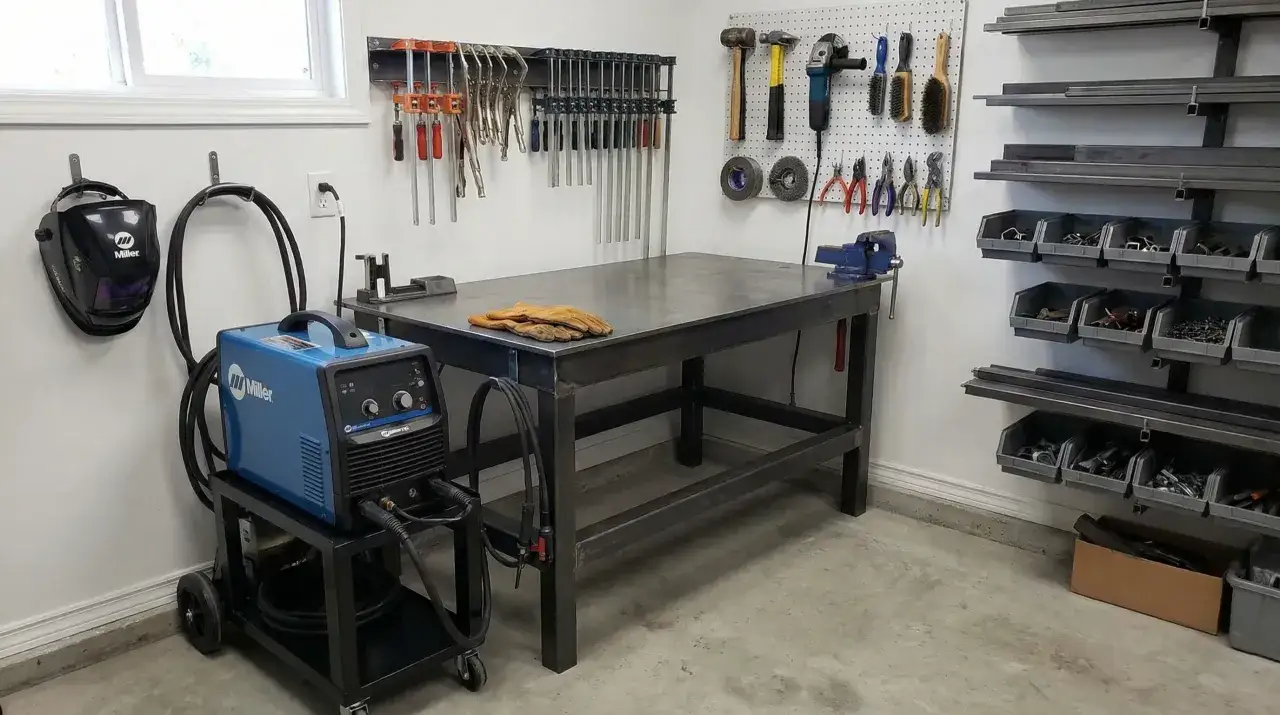

Dlaczego bezpieczeństwo na stanowisku nie jest dodatkiem
Spawanie generuje bardzo wysoką temperaturę, intensywne promieniowanie, dymy i iskry. Do tego dochodzi ryzyko porażenia prądem i pożaru, więc traktowanie BHP jako formalności to zwyczajnie zły pomysł. Z mojego punktu widzenia najprostsza zasada brzmi tak: zanim zapalisz łuk, najpierw sprawdź otoczenie, sprzęt i własną ochronę.
- Ochrona oczu i twarzy - przyłbica spawalnicza z odpowiednim filtrem chroni przed łukiem, odpryskami i promieniowaniem.
- Ochrona skóry - rękawice skórzane, odzież trudnopalna i zakryte buty ograniczają ryzyko oparzeń.
- Wentylacja - odciąg dymów lub dobra wymiana powietrza są potrzebne szczególnie przy pracy w zamkniętych przestrzeniach.
- Porządek wokół stanowiska - materiały palne, kable i narzędzia powinny być odsunięte od strefy iskier.
- Stan techniczny sprzętu - uszkodzone przewody, zużyte końcówki i luźne połączenia zwiększają ryzyko awarii oraz pogarszają jakość łuku.
W praktyce największe zagrożenia nie biorą się z samego procesu, tylko z pośpiechu i lekceważenia detali. Jeśli stanowisko jest dobrze przygotowane, większość problemów można ograniczyć jeszcze zanim pojawi się pierwszy ścieg. Po pracy zostaje już tylko ostatni ważny etap: odbiór gotowego połączenia, zanim trafi do eksploatacji.
Co sprawdzić przed odbiorem gotowego połączenia
Gdy oceniam spoinę, zaczynam od rzeczy prostych, bo one bardzo często pokazują więcej niż niejedna tabela parametrów. Patrzę, czy lico jest równomierne, czy nie ma nadmiernego rozprysku, podtopień, pęknięć albo widocznych porów. Sprawdzam też, czy geometria złącza pasuje do zadania, bo inaczej ocenia się estetyczny element widoczny, a inaczej połączenie konstrukcyjne, które ma przenosić obciążenia.
- czy powierzchnia była dobrze oczyszczona przed spawaniem,
- czy metoda pasuje do rodzaju metalu i jego grubości,
- czy spoina ma równy profil i ciągłość na całej długości,
- czy nie widać pęknięć, porów, podtopień ani wtrąceń żużla,
- czy w przypadku ważnych elementów przewidziano kontrolę nieniszczącą lub odbiór według ustalonych wymagań jakościowych.
Najbardziej opłaca się myśleć o spawaniu jak o całym łańcuchu decyzji, a nie o samym łuku. Gdy materiał, metoda, parametry i kontrola są ze sobą spójne, połączenie staje się przewidywalnym elementem konstrukcji, a nie przypadkowym śladem na metalu.
