Przy pracy z gwintem M4 najwięcej problemów robi nie sama śruba, tylko źle dobrana średnica otworu. Najprostsza odpowiedź brzmi: otwór pod m4 do gwintowania ma zwykle 3,3 mm, ale w praktyce trzeba jeszcze odróżnić otwór pod gwint od otworu przelotowego. To właśnie ta różnica decyduje, czy połączenie będzie pewne, czy zacznie się klinować, wyrabiać albo wymagać poprawek.
Najważniejsze liczby, które warto mieć pod ręką
- M4 x 0,7 wierci się zwykle wiertłem 3,3 mm, jeśli chcesz naciąć gwint wewnętrzny.
- M4 x 0,5 wymaga najczęściej 3,5 mm, bo ma drobniejszy skok.
- Jeśli śruba M4 ma tylko przejść przez element, typowe otwory przelotowe mają 4,3 mm, 4,5 mm albo 4,8 mm.
- Przy gwintowaniu wygniatającym producenci często podają większy otwór, np. 3,7 mm dla M4, ale trzeba trzymać się karty narzędzia.
- W cienkiej ściance lepiej nie zgadywać: czasem bezpieczniejsza będzie nakrętka, nitonakrętka albo tuleja gwintowana.
Najpierw rozróżnij gwintowany otwór od przelotowego
To pierwszy krok, który w praktyce oszczędza najwięcej czasu. Jeśli w materiale ma powstać gwint, wiercisz pod gwintownik. Jeśli śruba M4 ma tylko przejść przez detal i złapać nakrętkę z drugiej strony, potrzebujesz otworu przelotowego. Te dwa przypadki wyglądają podobnie na rysunku, ale wymagają zupełnie innej średnicy.
W montażu okuć, wsporników, ekspozytorów czy elementów regałowych pomyłka bywa kosztowna: za mały otwór utrudnia montaż, a zbyt duży psuje osiowanie i estetykę. Dlatego ja zawsze zaczynam od pytania, czy w tej części ma pracować gwint, czy tylko połączenie śrubowe z nakrętką. Kiedy to ustalisz, reszta staje się dużo prostsza.
Jaką średnicę wybrać do gwintu M4
Dla najczęściej spotykanego gwintu metrycznego M4x0,7 standardem jest wiertło 3,3 mm. Wynika to z prostego skrótu: średnica nominalna minus skok gwintu. W M4 masz więc 4,0 mm - 0,7 mm = 3,3 mm. To dobry punkt wyjścia dla klasycznego gwintowania skrawającego.

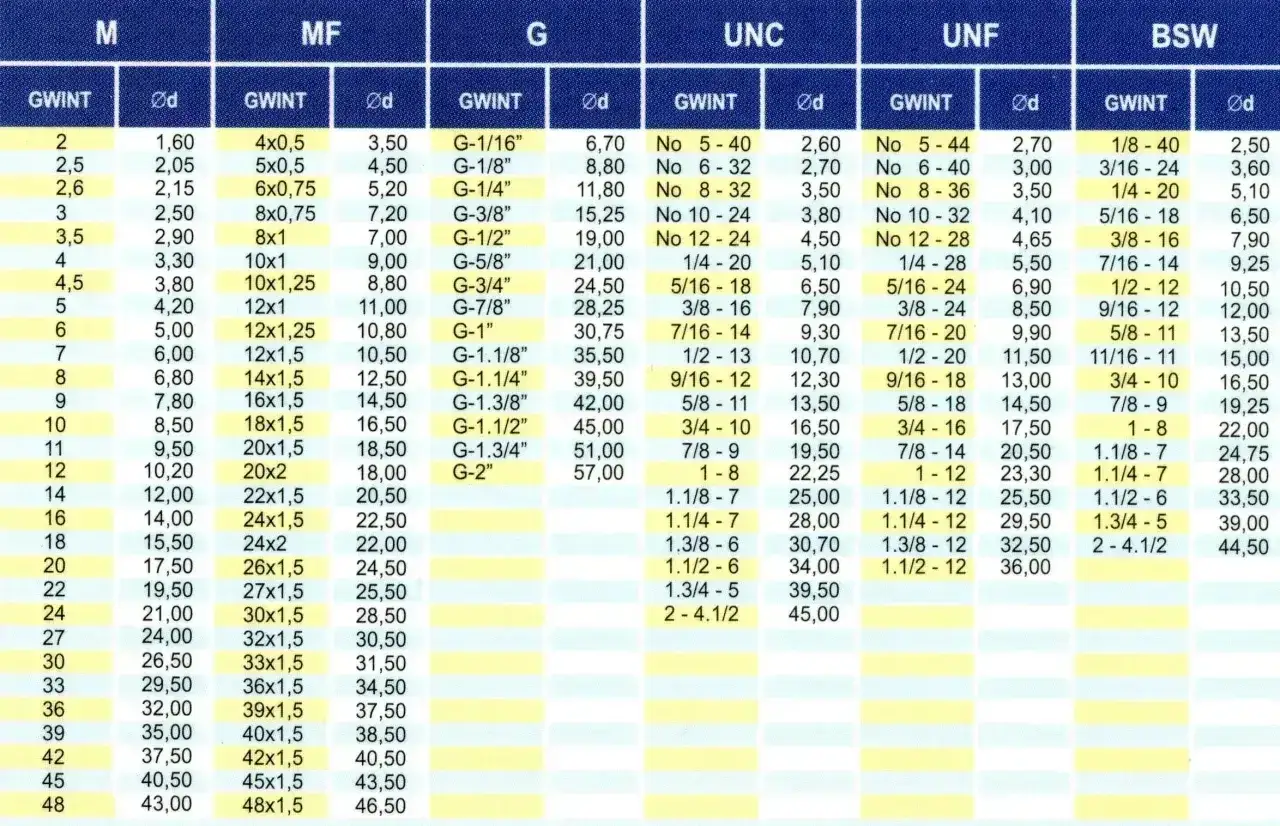

| Wariant | Średnica otworu | Kiedy ma sens |
|---|---|---|
| M4 x 0,7 | 3,3 mm | Standardowy gwint metryczny, najczęstszy przypadek |
| M4 x 0,5 | 3,5 mm | Gdy projekt przewiduje drobniejszy skok gwintu |
| Gwint M4 formowany | ok. 3,7 mm | Przy gwintownikach wygniatających i odpowiednim materiale |
Warto tu uważać na jeden detal: nie każdy gwint M4 oznacza ten sam skok. W dokumentacji technicznej albo na rysunku może pojawić się M4x0,5, a wtedy 3,3 mm będzie za mało. Jeśli pracuję bez pełnej dokumentacji, zawsze sprawdzam oznaczenie gwintu, a dopiero potem sięgam po wiertło. To drobiazg, ale właśnie takie drobiazgi najczęściej rozjeżdżają montaż.
Jeżeli gwint ma powstać w twardszym materiale albo w serii, ja dodatkowo patrzę na narzędzie. Gwintownik skrawający i wygniatający nie pracują tak samo, więc średnica pod przygotowanie otworu też nie musi być identyczna. Kiedy to ustalisz, można przejść do drugiego scenariusza, czyli otworu pod samą śrubę.
Jak dobrać otwór przelotowy pod śrubę M4
Gdy śruba M4 ma przejść przez element bez nacinania gwintu, stosuje się średnicę zależną od pasowania. W praktyce najczęściej spotkasz trzy wartości: 4,3 mm dla pasowania ciasnego, 4,5 mm dla normalnego i 4,8 mm dla luźniejszego. To właśnie ten zakres najczęściej podaje się zgodnie z klasycznymi tabelami ISO 273.
| Pasowanie | Średnica otworu | Kiedy wybrać |
|---|---|---|
| Ciasne | 4,3 mm | Gdy chcesz ograniczyć luz i dobrze prowadzić śrubę |
| Normalne | 4,5 mm | Najbardziej uniwersalny wybór do większości montaży |
| Luźne | 4,8 mm | Gdy liczy się łatwy montaż, tolerancje lub powłoka na detalu |
Ja zwykle wybieram 4,5 mm, jeśli nie mam dodatkowych ograniczeń. 4,3 mm ma sens tam, gdzie detal ma się dobrze ustawić, a 4,8 mm pomaga, kiedy po drodze jest farba, ocynk, większa tolerancja produkcyjna albo po prostu trzeba uniknąć walki przy skręcaniu. To praktyka, nie teoria, i na linii montażowej robi dużą różnicę. Ale sam wymiar nie rozwiązuje jeszcze wszystkiego, bo materiał potrafi zmienić zachowanie otworu bardziej, niż wielu osobom się wydaje.
Materiał i technologia wiercenia zmieniają wynik
Wiertło 3,3 mm pod gwint M4 nie zawsze zachowuje się tak samo w różnych materiałach. W stali konstrukcyjnej zwykle pracuje przewidywalnie, w aluminium łatwo o zadzior, w nierdzewce szybko rośnie opór, a w tworzywach znaczenie ma sztywność detalu i ryzyko pęknięcia. Dlatego średnicę biorę z tabeli, ale decyzję końcową podejmuję dopiero po spojrzeniu na materiał i sposób obróbki.
- Stal - trzymaj się tabeli, zadbaj o sztywne mocowanie i chłodzenie.
- Aluminium i mosiądz - standardowa średnica zwykle wystarczy, ale warto dobrze odgratować wejście i wyjście otworu.
- Nierdzewka - potrzebujesz ostrego narzędzia, niskich obrotów i cierpliwości; tutaj błędy w doborze otworu szybko kończą się urwanym gwintownikiem.
- Tworzywa - test na próbce jest rozsądniejszy niż ślepe trzymanie się jednej liczby, zwłaszcza przy miękkich materiałach.
Jeśli detal jest cienki, nie próbuję ratować połączenia samą średnicą wiertła. W takich sytuacjach lepiej działa nitonakrętka, tuleja gwintowana albo po prostu połączenie śrubowe z nakrętką. To nie jest „nadmiar ostrożności”, tylko uczciwe przyznanie, że M4 potrzebuje sensownej długości zazębienia, a cienka blacha jej nie zapewni. Kiedy materiał już rozumiesz, zostaje jeszcze ostatnia pułapka: otwór ślepy.
W otworze ślepym zostaw miejsce na dno i wiór
Przy otworze ślepym nie wystarczy sama średnica. Trzeba jeszcze zostawić zapas na dno, stożek wiertła i przestrzeń na wiór, bo gwintownik nie pracuje do samego końca otworu. W praktyce oznacza to, że otwór wiercę głębiej niż docelowa głębokość gwintu, a jeśli wymaga tego projekt, sięgam po gwintownik denny, czyli taki, który pozwala podejść bliżej dna.
Tu najczęściej pojawia się błąd: ktoś robi poprawną średnicę, ale za płytki otwór, a potem gwint „nie dochodzi” albo śruba dobija do dna. Drugi problem to brak próbnego wiercenia w odpadu materiału. Jeśli robię serię elementów, zawsze pierwszy otwór traktuję jak test, bo to on pokazuje, czy materiał nie zaskoczy oporem, zadziorami albo zbyt ciasnym pasowaniem. Dzięki temu w produkcji nie poprawiam każdego kolejnego detalu osobno.
Jeżeli zapamiętasz tylko trzy liczby, niech to będą: 3,3 mm dla standardowego M4x0,7, 4,5 mm jako najbezpieczniejsze pasowanie przelotowe i zapas głębokości przy otworze ślepym. Reszta to już dopasowanie do materiału, narzędzia i tego, jak ma pracować całe połączenie. Właśnie te trzy decyzje najczęściej przesądzają o tym, czy otwór będzie gotowy od razu, czy wróci do poprawy.
