W prostych instalacjach domofonowych, przy wejściach do sklepu czy w układach kontroli dostępu problem rzadko leży w samym zaczepie. Najczęściej chodzi o ochronę cewki i elektroniki sterującej: dioda do elektrozaczepu ma ograniczyć przepięcie, które pojawia się po wyłączeniu prądu. Poniżej wyjaśniam, kiedy taki element ma sens, jak go podłączyć i dlaczego w systemach monitoringu oraz alarmów bywa ważniejszy, niż wygląda na pierwszy rzut oka.
Najważniejsze zasady, które warto znać przed montażem
- Przy zasilaniu DC zabezpieczenie montuje się równolegle do cewki, a nie w szeregu.
- Polaryzacja ma znaczenie: pasek na obudowie diody zwykle trafia do plusa.
- To zabezpieczenie chroni przekaźnik, tranzystor i elektronikę sterującą przed przepięciem.
- W układach AC zwykła pojedyncza dioda zazwyczaj nie jest właściwym rozwiązaniem.
- Jeśli wyjście centrali jest za słabe prądowo, potrzebny jest przekaźnik lub osobny zasilacz, nie tylko dioda.
- Gdy zależy Ci na szybszym zwalnianiu zaczepu, czasem lepszy będzie warystor albo układ dioda + Zener.
Dlaczego cewka elektrozaczepu potrzebuje ochrony
Elektrozaczep jest obciążeniem indukcyjnym, czyli takim, które magazynuje energię w polu magnetycznym. Gdy odcinasz zasilanie, ta energia nie znika od razu, tylko wraca do obwodu w postaci krótkiego impulsu napięcia. W praktyce oznacza to iskrzenie styków przekaźnika, większe zużycie wyjść sterownika i czasem drobne zakłócenia w całej instalacji.
W prostych układach domowych ten efekt może wyglądać niewinnie. W sklepach, na zapleczach i przy wejściach, które otwiera się dziesiątki razy dziennie, robi już różnicę. To nie jest tylko kwestia „czy zadziała”, ale też jak długo układ będzie pracował bez problemów.
Gdzie ją wpiąć w instalacji

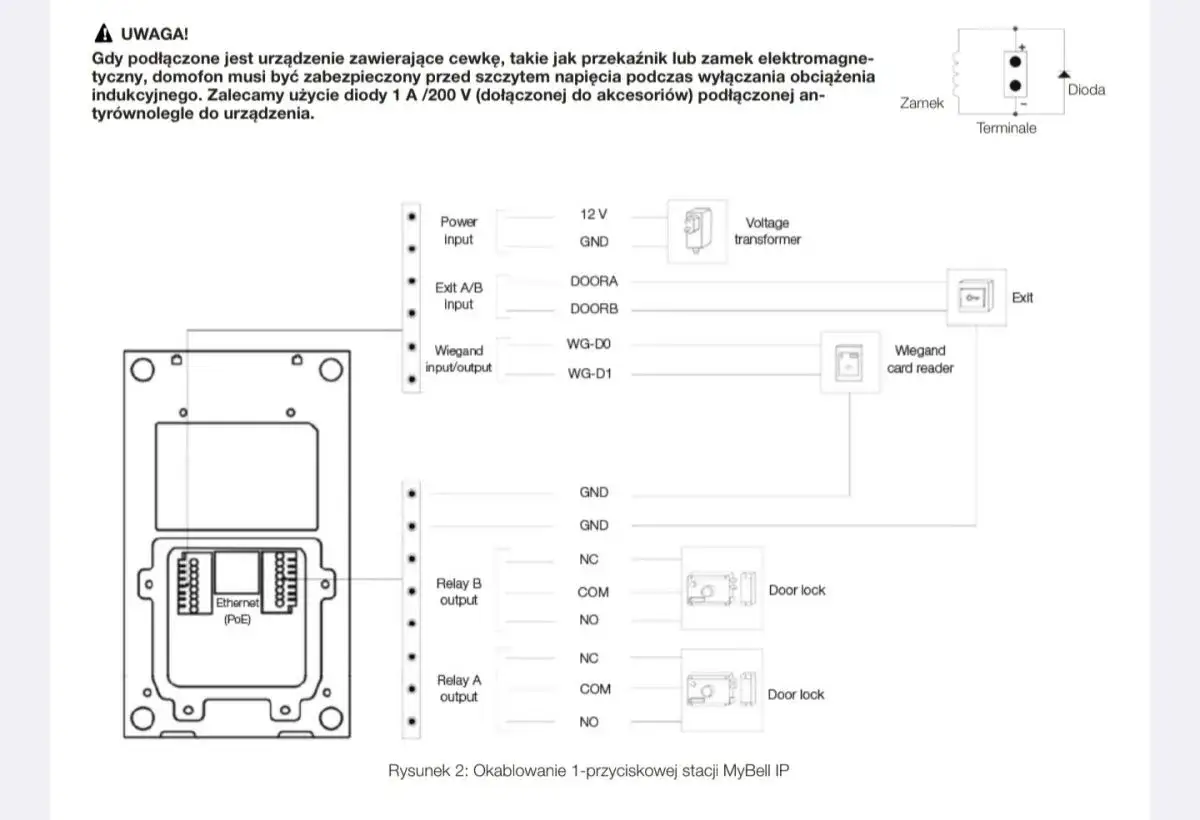

Przy zasilaniu prądem stałym element tłumiący wpina się bezpośrednio równolegle do cewki. Dioda ma przewodzić dopiero wtedy, gdy po wyłączeniu zasilania pojawi się impuls „wsteczny”. Dlatego kierunek ma znaczenie: anoda idzie do minusa, katoda do plusa, a na obudowie najczęściej rozpoznasz ją po pasku.
| Element | Jak podłączyć | Na co uważać |
|---|---|---|
| Dioda | Równolegle do cewki | Nie montować w szeregu, bo układ przestanie działać poprawnie |
| Anoda | Do minusa zasilania | To ona przyjmuje impuls po wyłączeniu napięcia |
| Katoda | Do plusa zasilania | Najczęściej oznaczona paskiem na korpusie diody |
| Przewody | Możliwie krótkie i dobrze zaizolowane | Długi, luźny montaż zwiększa ryzyko zwarcia |
Warto też pamiętać o bardzo praktycznej rzeczy: dioda nie powinna dotykać metalowej obudowy ani innych elementów, które mogą zrobić zwarcie. Jeśli producent zaczepu przewidział własne zaciski albo gotową wiązkę, lepiej trzymać się jego instrukcji niż improwizować na miejscu.
Co zmienia się w systemach monitoringu i alarmów

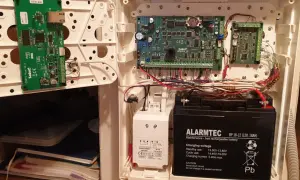

W instalacjach alarmowych i monitoringu elektrozaczep często nie jest sterowany z prostego przycisku, tylko z wyjścia przekaźnikowego centrali, modułu kontroli dostępu albo sterownika połączonego z kamerą, wideodomofonem czy czytnikiem. Wtedy impuls z cewki potrafi wracać do elektroniki sterującej i psuć stabilność całego układu. Dioda ogranicza ten efekt i chroni styk, tranzystor lub przekaźnik w module sterującym.
To szczególnie ważne w miejscach, gdzie jedno zasilanie obsługuje kilka urządzeń: zamek, alarm, rejestrator zdarzeń, kontroler wejścia i sygnalizację. W takiej konfiguracji przepięcie z cewki może nie tylko skrócić żywotność styków, ale też wywołać chwilowe zakłócenie na wspólnej linii zasilającej. W praktyce objawia się to losowymi resetami, klikaniem przekaźnika albo niepewną pracą wyjścia.
| Sytuacja | Co zwykle zrobić | Dlaczego to ma sens |
|---|---|---|
| Prosty elektrozaczep 12 V DC | Zastosować diodę równolegle do cewki | Najtańszy i zwykle wystarczający sposób ochrony |
| Sterowanie z centrali alarmowej | Sprawdzić obciążalność wyjścia i rozważyć przekaźnik pośredni | Dioda nie zwiększa wydajności prądowej wyjścia |
| Wspólne zasilanie dla kilku urządzeń | Oddzielić tor mocy od elektroniki sterującej | Zmniejsza ryzyko zakłóceń i fałszywych objawów |

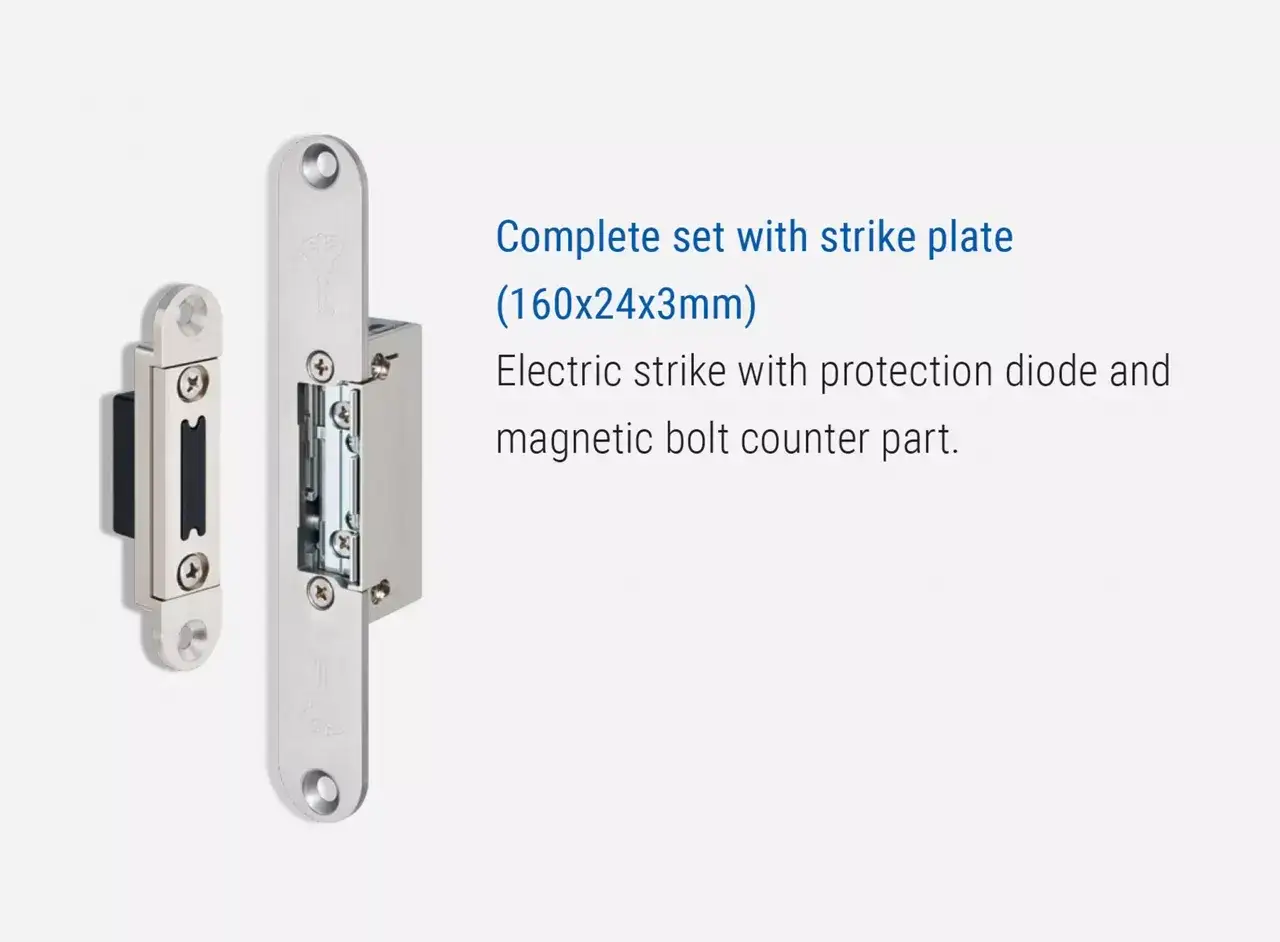

| Zaczep z ochroną fabryczną | Nie dokładać dodatkowego elementu bez potrzeby | Niektóre modele mają już diodę, warystor albo inny tłumik |
Jeśli pobór prądu zaczepu przekracza możliwości wyjścia w centrali, sama ochrona przepięciowa niczego nie naprawi. Wtedy potrzebny jest osobny przekaźnik lub zasilacz dobrany do realnego obciążenia. To częsty błąd: ktoś skupia się na zabezpieczeniu, a pomija fakt, że układ od początku pracuje na granicy możliwości.
Kiedy sama dioda nie jest najlepszym wyborem
W instalacjach DC klasyczna dioda sprawdza się bardzo dobrze, ale ma jedną wadę: spowalnia odpadanie cewki. Dla elektrozaczepu zwykle nie jest to problem krytyczny, jednak w niektórych układach może być odczuwalne. Jeśli zależy Ci na szybszym zwalnianiu, lepszym kompromisem bywa dioda Zenera, warystor albo układ mieszany.
Przy zasilaniu AC nie wolno zakładać, że zwykła dioda załatwi sprawę. Taki element zmienia przebieg prądu i nie zawsze nadaje się do tego typu zaczepu. W modelach projektowanych do pracy z AC producenci często stosują ochronę biegunową, warystor albo rozwiązanie fabrycznie wbudowane. Tu najważniejsza zasada brzmi: nie dorabiaj zabezpieczenia „na pamięć”, tylko sprawdź, do jakiego trybu pracy został zaprojektowany konkretny model.
- DC i prosty obwód sterowania: zwykle wystarczy dioda gasząca.
- DC, ale zależy Ci na szybszym zwolnieniu: rozważ układ dioda + Zener lub warystor.
- AC: sprawdź zalecenie producenta, bo zwykła pojedyncza dioda najczęściej nie jest właściwym wyborem.
- Model z ochroną wbudowaną: dodatkowy element może być zbędny albo wręcz niewłaściwy.
Jak dobrać element bez zgadywania
Dobór nie jest skomplikowany, ale nie warto robić go „na oko”. Potrzebujesz przede wszystkim dwóch informacji: napięcia zasilania i prądu pobieranego przez cewkę. Z tych danych wynika, czy wystarczy standardowa dioda prostownicza z odpowiednim zapasem, czy lepiej postawić na inne zabezpieczenie.
| Parametr | Co sprawdzić | Praktyczna wskazówka |
|---|---|---|
| Napięcie wsteczne | Musi być wyższe od napięcia instalacji z zapasem | W prostych układach DC warto przyjąć bezpieczny margines, a nie minimum „na styk” |
| Prąd przewodzenia | Nie mniejszy niż pobór cewki | Im większy zapas, tym mniejsze ryzyko grzania i uszkodzenia |
| Rodzaj obciążenia | DC czy AC | To decyduje, czy zwykła dioda ma sens |
| Warunki pracy | Długość przewodów, liczba cykli, wspólne zasilanie | W sklepie lub magazynie warto myśleć o trwałości, nie tylko o uruchomieniu „na dziś” |
Jeżeli producent elektrozaczepu podaje własne zalecenia, trzymaj się ich w pierwszej kolejności. W gotowych modelach często znajdziesz już określenie, czy zastosowano diodę, warystor, mostek prostowniczy albo ochronę bipolarną. To właśnie te informacje są bardziej wartościowe niż ogólne porady z internetu, bo odnoszą się do konkretnej konstrukcji.
Najczęstsze błędy przy montażu
- Montaż diody w szeregu zamiast równolegle do cewki.
- Odwrócenie polaryzacji, przez co zabezpieczenie nie działa poprawnie.
- Stosowanie zwykłej diody w układzie AC bez sprawdzenia zaleceń producenta.
- Ignorowanie poboru prądu i przeciążanie wyjścia centrali alarmowej lub sterownika.
- Zbyt długie, niezaizolowane końcówki przewodów, które mogą zrobić zwarcie.
- Zakładanie, że jeden mały element rozwiąże też problem spadku napięcia na długim kablu.
Ten ostatni punkt jest szczególnie ważny w obiektach handlowych i magazynowych. Jeśli przewód jest długi, a zaczep otwiera się tylko czasami albo „na granicy”, przyczyna może leżeć w zbyt małym przekroju żyły, słabym zasilaczu lub złym doborze sterownika. Dioda nie naprawi niedoszacowanego toru zasilania.
Jak rozpoznać, że problem leży w zabezpieczeniu, a nie w samym zaczepie
| Objaw | Możliwa przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Przekaźnik „klika” głośniej niż zwykle albo szybko się zużywa | Brak tłumienia przepięcia | Połączenie diody, polaryzację i stan styków |
| Zaczep zwalnia wyraźnie wolniej | Zbyt silne tłumienie przez zwykłą diodę | Rozważ warystor, układ dioda + Zener lub rozwiązanie zalecane przez producenta |
| Wyjście centrali resetuje się lub pracuje niestabilnie | Zakłócenia albo przeciążenie zasilania | Obciążalność wyjścia, osobny przekaźnik, zapas mocy zasilacza |
| Zaczep działa tylko czasami | Spadek napięcia na kablu albo błąd montażowy | Pomiary pod obciążeniem, długość przewodu, zaciski i mechaniczne ustawienie drzwi |
| Element grzeje się lub widać uszkodzenia | Zły dobór prądowy albo odwrotne podłączenie | Parametry diody, kierunek montażu i instrukcję urządzenia |
Jeśli w układzie są kamery, wideodomofon, kontroler wejścia i alarm, najrozsądniej patrzeć na całość, a nie na jeden punkt. Dobrze dobrane zabezpieczenie cewki chroni elektronikę, ale dopiero poprawny podział obciążeń, właściwy zasilacz i zgodność z instrukcją producenta dają stabilny efekt. Właśnie dlatego w praktyce lepiej poświęcić kilka minut na sprawdzenie parametrów niż później szukać przyczyny przypadkowych zakłóceń w całym systemie.
